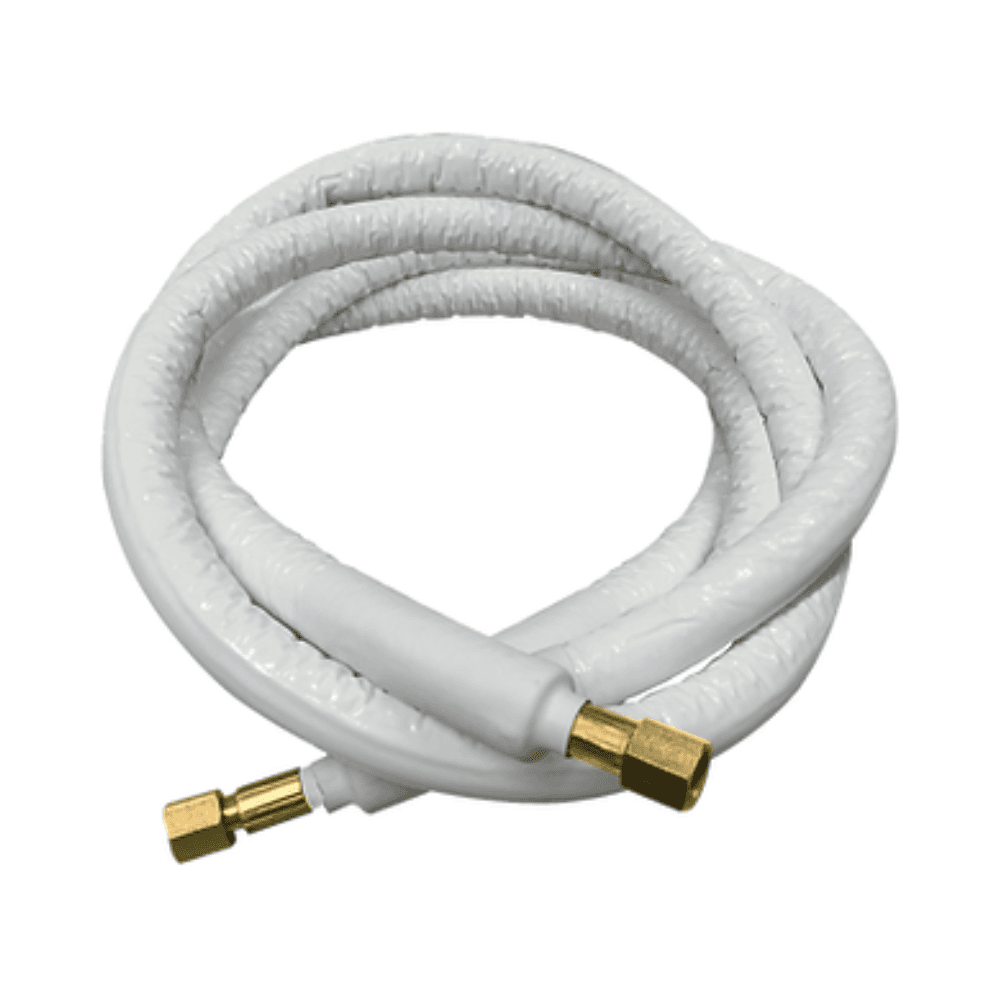

Kit tubo flexível frigorífico Kronos Pipe Ø 1/4" 1/2" - Rolo de 6 metros

O kit de tubagem frigorífica flexível Zimaklima Kronos Pipe 6003-6000 foi concebido para realizar a ligação frigorífica entre as unidades interiores e exteriores de sistemas de ar condicionado de expansão direta. O kit combina tubagens de 1/4 e 1/2 polegadas com um comprimento de 6 metros, proporcionando as duas medidas necessárias para numerosos equipamentos de climatização.

Kronos Pipe destaca-se pela sua elevada flexibilidade e facilidade de manuseamento. A tubagem pode adaptar-se a curvas e mudanças de direção sem necessidade de utilizar ferramentas para lhe dar forma, facilitando especialmente a montagem em percursos complexos, espaços reduzidos ou instalações com várias mudanças de trajetória.

Kit Kronos Pipe de 1/4 e 1/2 polegadas para ar condicionado

A referência 6003-6000 pertence ao sistema Kronos Pipe desenvolvido pela Zimaklima para instalações frigoríficas e de climatização. O conjunto é formado pelas medidas de 1/4 e 1/2 polegadas, com um comprimento de 6 metros, para realizar as linhas de refrigerante entre as unidades do equipamento.

Antes de realizar a instalação é necessário verificar se os diâmetros de 1/4 e 1/2 polegadas coincidem com as ligações e especificações indicadas pelo fabricante do equipamento de ar condicionado.

Tubagem flexível para facilitar a instalação

Uma das principais vantagens do sistema Kronos Pipe é a sua capacidade para adaptar-se a diferentes curvas e ângulos. A sua construção flexível permite orientar a tubagem durante a montagem sem recorrer a ferramentas específicas para realizar cada curva.

Esta característica simplifica o traçado das linhas frigoríficas e é especialmente útil quando o percurso tem de contornar obstáculos, atravessar passagens estreitas ou adaptar-se à geometria do edifício.

Além de ser flexível, o Kronos Pipe apresenta um peso reduzido que facilita o seu manuseamento e transporte durante os trabalhos de instalação.

Compatível com refrigerantes R32 e R410A

Segundo a ficha técnica da Zimaklima, o Kronos Pipe está preparado para trabalhar em sistemas de expansão direta que utilizam diferentes refrigerantes habituais em instalações de ar condicionado e refrigeração.

O sistema é compatível com:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

A documentação técnica especifica expressamente que o Kronos Pipe não é compatível com refrigerante R22.

Construção multicamada de 7 camadas

O Kronos Pipe utiliza uma estrutura multicamada formada por 7 camadas, desenvolvida para proporcionar estanquidade, resistência mecânica, proteção exterior e isolamento térmico em aplicações frigoríficas.

A estrutura indicada pela Zimaklima é composta por:

• Poliamida de cadeia longa na parte interior.
• Película protetora de alumínio de quatro camadas.
• Trançado de fibra sintética de alta tenacidade.
• Revestimento intermédio de polímero com elevado efeito barreira.
• Camada exterior resistente ao desgaste, aos raios ultravioleta, à abrasão e aos agentes químicos.
• Isolamento de espuma de polietileno expandido de células fechadas.
• Película exterior de polietileno com proteção contra os raios ultravioleta.

Esta construção permite combinar num único produto a condução do refrigerante, a resistência necessária para o circuito e o isolamento exterior da linha.

Isolamento térmico incorporado

As tubagens Kronos Pipe contam com uma cobertura isolante de espuma de polietileno expandido de células fechadas. Este isolamento limita a troca térmica entre o refrigerante e o ambiente e contribui para controlar o aparecimento de condensação na superfície da linha frigorífica.

A proteção exterior apresenta ainda resistência aos raios ultravioleta, ao desgaste e à abrasão, ajudando a preservar a tubagem durante o seu manuseamento, instalação e funcionamento.

Intervalo de funcionamento de -30 a 110 graus Celsius

O sistema foi concebido para trabalhar com temperaturas compreendidas entre -30 e 110 graus Celsius. A ficha técnica estabelece ainda resistência a picos de até 130 graus Celsius de forma pontual.

Quanto à pressão, a Zimaklima estabelece umas condições de utilização entre 0 e 80 bar. A tubagem foi ainda testada a uma pressão de 100 bar.

Características da tubagem de 1/4 de polegada

A linha de menor diâmetro incluída no kit apresenta as seguintes especificações:

• Diâmetro nominal: 1/4 de polegada.
• Diâmetro interior nominal: 5,2 milímetros.
• Tolerância do diâmetro interior: 0,1 milímetros.
• Diâmetro exterior nominal: 9,5 milímetros.
• Tolerância do diâmetro exterior: 0,15 milímetros.
• Pressão mínima de rutura: 500 bar.
• Pressão de teste: 100 bar.
• Variação de comprimento à pressão de trabalho: mais ou menos 1 por cento.
• Raio mínimo de curvatura: 65 milímetros.
• Peso aproximado: 80 gramas por metro.

Características da tubagem de 1/2 polegada

A tubagem de maior diâmetro incluída neste kit apresenta as seguintes características técnicas:

• Diâmetro nominal: 1/2 polegada.
• Diâmetro interior nominal: 12,6 milímetros.
• Tolerância do diâmetro interior: 0,1 milímetros.
• Diâmetro exterior nominal: 15,5 milímetros.
• Tolerância do diâmetro exterior: 0,15 milímetros.
• Pressão mínima de rutura: 250 bar.
• Pressão de teste: 100 bar.
• Variação de comprimento à pressão de trabalho: mais ou menos 1 por cento.
• Raio mínimo de curvatura: 130 milímetros.
• Peso aproximado: 147 gramas por metro.

Testado para circuitos frigoríficos

O sistema Kronos Pipe foi especificamente desenvolvido para a condução de refrigerante e foi submetido a diferentes ensaios laboratoriais. A ficha técnica estabelece como norma de referência EN 1736:2008, aplicável a componentes flexíveis de tubagem utilizados em sistemas de refrigeração e bombas de calor.

A sua utilização está prevista tanto para a ligação entre unidades interiores e exteriores de equipamentos de expansão direta como para o transporte de refrigerante em estado líquido ou gasoso dentro das condições de funcionamento especificadas.

Características principais do Zimaklima Kronos Pipe 6003-6000

• Marca: Zimaklima.
• Gama: Kronos Pipe.
• Referência: 6003-6000.
• Tipo de produto: kit de tubagem frigorífica flexível isolada.
• Comprimento: 6 metros.
• Diâmetros incluídos: 1/4 e 1/2 polegadas.
• Aplicação: ligação frigorífica de sistemas de expansão direta.
• Refrigerantes compatíveis: R32, R410A, R134a, R404a e R407c.
• Compatível com R22: não.
• Temperatura de funcionamento: entre -30 e 110 graus Celsius.
• Temperatura máxima pontual: 130 graus Celsius.
• Pressão de utilização: até 80 bar.
• Pressão de teste: 100 bar.
• Construção: tubagem multicamada de 7 camadas.
• Isolamento: espuma de polietileno expandido de células fechadas.
• Proteção exterior: resistente aos raios ultravioleta, ao desgaste e à abrasão.
• Norma de referência: EN 1736:2008.

Uma alternativa flexível para realizar linhas frigoríficas

O kit Zimaklima Kronos Pipe 6003-6000 reúne tubagens de 1/4 e 1/2 polegadas numa extensão de 6 metros, uma combinação utilizada por numerosos equipamentos de ar condicionado.

A sua flexibilidade, construção multicamada, isolamento incorporado e compatibilidade com refrigerantes atuais como R32 e R410A facilitam a realização de linhas frigoríficas em instalações novas e trabalhos de renovação, sempre respeitando as medidas e condições indicadas pelo fabricante do equipamento de climatização.
