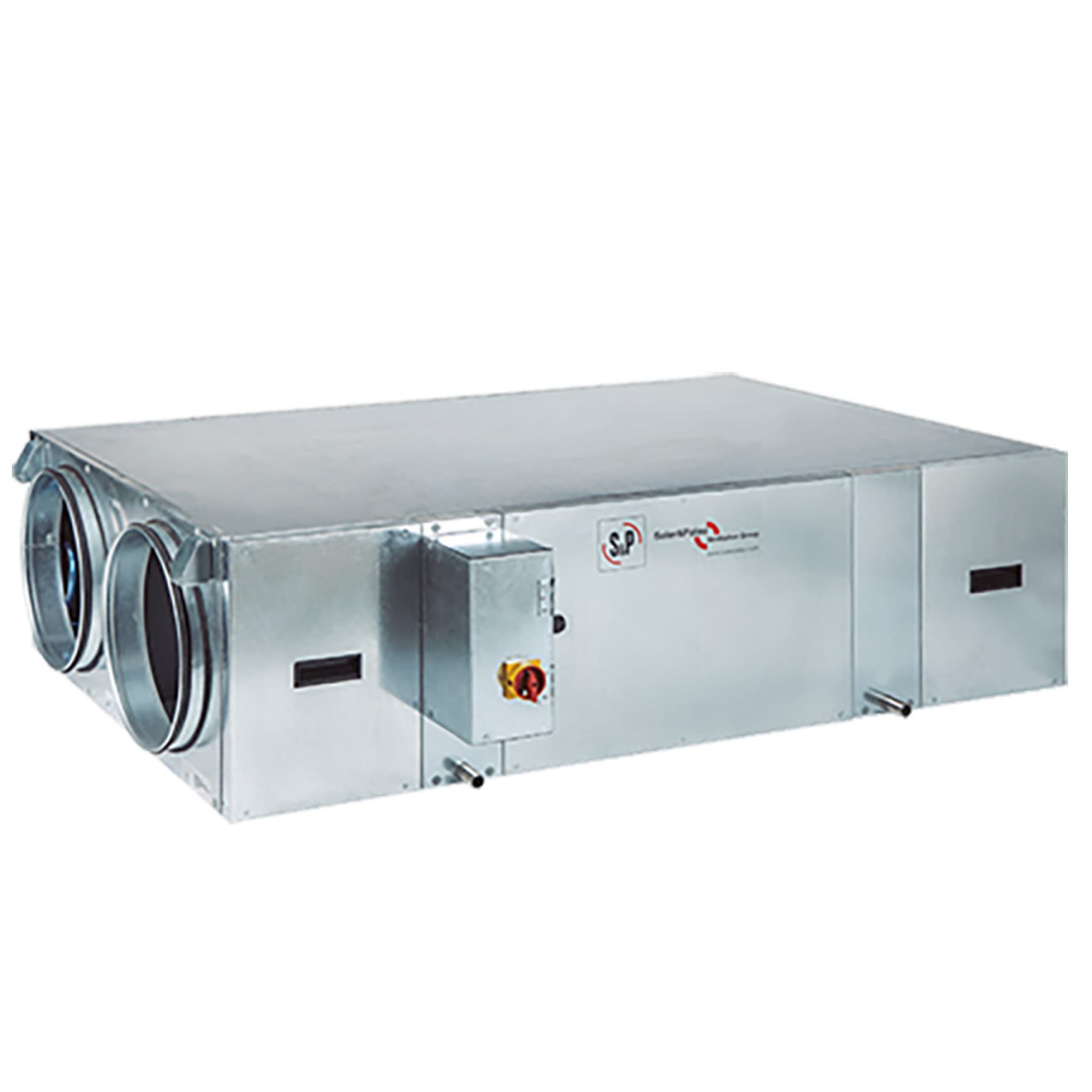

Recuperador de calor de alta eficiência S&P CAD-COMPACT 4500

O recuperador de calor S&P CAD-COMPACT 4500 ECOWATT, referência 5153140600, é um equipamento de ventilação de duplo fluxo e alta eficiência, concebido para renovar o ar interior recuperando grande parte da energia térmica do ar extraído. Oferece um caudal nominal de 4.165 metros cúbicos por hora a 150 pascais e é especialmente indicado para instalações de ventilação de espaços comerciais, escritórios, hotelaria, edifícios públicos, centros educativos e outros espaços de uso terciário.

A referência corresponde à versão CAD-COMPACT 4500 ECOWATT N8, equipada com permutador de calor de placas de alumínio em contrafluxo, ventiladores plug-fan com motores EC, filtragem independente na insuflação e extração, bypass interno motorizado e componentes pré-cablados até ao armário elétrico. A versão ECOWATT é fornecida sem sistema de controlo integrado, permitindo selecionar externamente a estratégia de regulação adequada para cada projeto.

Recuperador de calor S&P CAD-COMPACT 4500 ECOWATT

O CAD-COMPACT 4500 faz parte da gama de recuperadores compactos de alto desempenho da Soler & Palau. O seu funcionamento baseia-se em dois circuitos de ar independentes: um extrai o ar viciado do interior e o outro introduz ar novo proveniente do exterior.

Ambos os fluxos atravessam um permutador de calor sem se misturarem diretamente, permitindo transferir energia térmica do ar de extração para o ar de renovação e reduzir assim as necessidades energéticas associadas à climatização do edifício.

Caudal nominal de 4.165 metros cúbicos por hora

A S&P declara para o CAD-COMPACT 4500 um caudal nominal de 4.165 metros cúbicos por hora com 150 pascais de pressão disponível.

• Caudal nominal: 4.165 metros cúbicos por hora.
• Pressão disponível de referência: 150 pascais.
• Tamanho do equipamento: 4500.

Estas prestações colocam o equipamento dentro das soluções de ventilação de elevada capacidade da série CAD-COMPACT, destinadas principalmente a edifícios e espaços de uso comercial ou terciário.

Permutador de placas em contrafluxo

O recuperador utiliza um permutador de placas de alumínio tipo counterflow ou contrafluxo. Esta disposição prolonga o percurso de troca entre ambas as correntes de ar e permite alcançar elevados níveis de recuperação térmica.

A gama CAD-COMPACT dispõe de permutadores certificados pela Eurovent e a S&P declara eficiências até 88 % dentro da família.

Eficiência de 84,6 % a caudal nominal

Para o modelo CAD-COMPACT 4500, o catálogo técnico da S&P especifica uma eficiência húmida do recuperador de 84,6 % a caudal nominal.

Este valor refere-se às condições de ensaio indicadas pelo fabricante:

• Temperatura exterior: -5 graus Celsius.
• Humidade relativa exterior: 80 %.
• Temperatura interior: 20 graus Celsius.
• Humidade relativa interior: 50 %.

O desempenho real pode variar com o caudal de funcionamento, as temperaturas, a humidade e as condições concretas da instalação.

Dados de eficiência ErP

A ficha ErP específica da referência 5153140600, elaborada em conformidade com o Regulamento europeu 1253/2014, declara uma eficiência térmica de 76,6 %. Este dado corresponde à metodologia regulamentar ErP e não deve ser confundido com a eficiência húmida de 84,6 % publicada pela S&P nas condições nominais do seu catálogo técnico.

Ventiladores plug-fan com motores EC

O CAD-COMPACT incorpora ventiladores plug-fan com impulsores de pás curvadas para trás e motores EC. Esta tecnologia permite regular eletronicamente a velocidade dos ventiladores e adaptar o caudal às necessidades da instalação quando combinada com um sistema de controlo compatível.

Os motores contam com proteção eletrónica integrada. A S&P especifica para os motores da gama proteção IP44 e classe de isolamento B.

Potência absorvida máxima de 2,60 quilowatts

A potência elétrica absorvida máxima publicada para o modelo 4500 é de 2,60 quilowatts, correspondente à soma dos dois ventiladores do recuperador.

• Potência absorvida máxima: 2,60 quilowatts.
• Alimentação do equipamento: trifásica.
• Tensão: 400 volts.
• Frequência: 50-60 hertz.

Alimentação trifásica de 400 volts

Ao contrário dos tamanhos inferiores da série, o CAD-COMPACT 4500 requer alimentação trifásica de 400 volts.

A alimentação elétrica, as proteções, as secções de cabo e os dispositivos de manobra deverão ser dimensionados de acordo com a documentação técnica do fabricante e com a regulamentação elétrica aplicável.

Versão ECOWATT sem controlo integrado

A referência 5153140600 corresponde à variante ECOWATT. Esta versão não incorpora de fábrica um controlador integral Plug & Play.

Os principais componentes são fornecidos pré-cablados até ao armário elétrico:

• Ventilador de insuflação.
• Ventilador de extração.
• Servomotor do bypass.
• Pressóstatos para deteção de filtros sujos.
• Sondas de temperatura.

Isto permite incorporar externamente a estratégia de regulação mais adequada para a instalação através dos acessórios e sistemas de controlo compatíveis definidos pela S&P.

Armário elétrico e interruptor de segurança

O recuperador incorpora armário elétrico para a ligação dos componentes e um interruptor exterior de segurança, facilitando as operações de instalação e manutenção elétrica.

Bypass interno motorizado

Todas as versões CAD-COMPACT incorporam um bypass interno com servomotor. Este elemento permite desviar o ar em relação ao permutador quando as condições de temperatura o exigem e o sistema de regulação ordena a sua abertura.

Com um controlo adequado pode ser utilizado para estratégias de ventilação em modo free-cooling, aproveitando o ar exterior quando as suas condições permitem reduzir a necessidade de climatização.

Filtro F7 na insuflação de ar

O ar exterior introduzido no edifício atravessa de série um filtro:

• Classe tradicional: F7.
• Classificação ISO: ePM1 70 %.

A S&P utiliza um filtro de baixa perda de carga para a insuflação de ar, ajudando a reter uma parte importante das partículas presentes no ar exterior antes de o introduzir nos espaços interiores.

Filtro M5 na extração

O circuito que extrai o ar interior incorpora de série:

• Classe tradicional: M5.
• Classificação ISO: ePM10 50 %.

Esta filtragem protege o interior do equipamento e o permutador contra partículas transportadas pelo ar extraído.

Possibilidade de instalar um segundo filtro

O design do CAD-COMPACT permite montar um segundo filtro adicional no interior do equipamento. Este elemento é fornecido como acessório e permite adaptar o nível de filtragem às necessidades específicas do projeto.

Deteção de sujidade dos filtros

O recuperador incorpora pressóstatos diferenciais destinados a detetar o aumento da perda de carga provocado pela sujidade dos filtros.

Esta função facilita o planeamento das operações periódicas de manutenção e substituição dos elementos filtrantes.

Envolvente de aço galvanizado de dupla parede

O equipamento é construído com uma envolvente de aço galvanizado de dupla parede, concebida para proporcionar robustez mecânica e isolamento face às condições térmicas e acústicas do interior do recuperador.

Isolamento termoacústico de 30 milímetros

No tamanho CAD-COMPACT 4500, a S&P especifica um isolamento interior termoacústico de lã mineral com 30 milímetros de espessura.

O material isolante apresenta classificação incombustível A1/M0 segundo a documentação do fabricante.

Ligações retangulares de 700 × 440 milímetros

O modelo 4500 utiliza ligações de ar retangulares, adequadas aos elevados caudais manuseados pelo equipamento.

• Dimensões das ligações: 700 × 440 milímetros.
• Tipo de ligação: retangular.
• Circuitos: ar exterior, insuflação, extração e expulsão.

Instalação horizontal

O CAD-COMPACT foi concebido para instalação horizontal. O acesso a filtros, ventiladores e permutador é realizado lateralmente, aspeto que deve ser tido em conta ao definir os espaços de manutenção em torno da unidade.

A disposição compacta permite instalar o recuperador em zonas técnicas e tetos falsos que disponham do espaço estrutural suficiente para um equipamento deste tamanho e peso.

Dimensões do CAD-COMPACT 4500

As principais dimensões da envolvente indicadas no desenho oficial são:

• Comprimento principal: 2.207 milímetros.
• Largura principal: 1.993 milímetros.
• Altura: 598 milímetros.
• Ligações de ar: 700 × 440 milímetros.
• Peso: 336 quilogramas.

O desenho técnico deve ser utilizado para definir as cotas definitivas de implantação, uma vez que também contempla o armário elétrico, ligações, acessos para manutenção e zonas necessárias para retirar filtros e aceder aos ventiladores.

Saída lateral de condensados

O equipamento incorpora uma saída de condensados de 1/2 polegada. A evacuação deve ser ligada e executada de acordo com as instruções de instalação para assegurar uma drenagem correta da água gerada durante o processo de recuperação.

Características acústicas

Para o CAD-COMPACT 4500, a S&P publica os seguintes níveis de pressão sonora, medidos em campo livre a 3 metros:

• Pressão sonora na aspiração: 51 dB(A).
• Pressão sonora na descarga: 64 dB(A).
• Pressão sonora radiada: 50 dB(A).

Os correspondentes níveis de potência sonora são:

• Potência sonora na aspiração: 71 dB(A).
• Potência sonora na descarga: 84 dB(A).
• Potência sonora radiada: 70 dB(A).

Os níveis acústicos finais em obra podem variar significativamente consoante os condutos, silenciadores, fechamentos, suportes, tetos falsos e condições concretas de instalação.

Temperatura mínima do ar exterior

A S&P estabelece para a série CAD-COMPACT uma temperatura mínima do ar exterior de -10 graus Celsius.

Quando seja necessário trabalhar com temperaturas exteriores inferiores, o fabricante indica a utilização de uma bateria de pré-aquecimento situada na aspiração do ar exterior.

Baterias de pós-aquecimento como acessórios externos

A gama CAD-COMPACT não incorpora baterias adicionais de pós-aquecimento integradas dentro da unidade. Quando o projeto requer um tratamento térmico adicional do ar de insuflação, a S&P contempla diferentes soluções externas disponíveis como acessórios.

Manutenção acessível a partir dos laterais

O design do recuperador facilita a manutenção através de acessos laterais independentes. Os filtros podem ser retirados a partir dos painéis laterais e o permutador também dispõe de acesso para operações de inspeção e limpeza.

É importante manter livres as zonas indicadas pela S&P no desenho dimensional para poder intervir sobre filtros, ventiladores e permutador sem desmontar a instalação de condutas.

Aplicações do S&P CAD-COMPACT 4500

A Soler & Palau recomenda a série CAD-COMPACT para a renovação de ar em instalações como:

• Espaços comerciais.
• Escritórios.
• Estabelecimentos de hotelaria.
• Edifícios públicos.
• Escolas e centros educativos.
• Outros edifícios terciários com necessidades de ventilação de duplo fluxo.

Características técnicas do S&P 5153140600

• Marca: Soler & Palau.
• Série: CAD-COMPACT.
• Modelo: CAD-COMPACT 4500 ECOWATT N8.
• Referência: 5153140600.
• Tipo: recuperador de calor de duplo fluxo de alta eficiência.
• Versão: ECOWATT.
• Controlo integrado: não.
• Caudal nominal a 150 pascais: 4.165 metros cúbicos por hora.
• Eficiência húmida a caudal nominal: 84,6 %.
• Tipo de recuperador: placas de alumínio em contrafluxo.
• Certificação do permutador: Eurovent.
• Ventiladores: plug-fan com pás para trás.
• Tecnologia de motor: EC.
• Filtro de insuflação: F7 / ePM1 70 %.
• Filtro de extração: M5 / ePM10 50 %.
• Segundo filtro opcional: sim.
• Bypass interno: sim, motorizado.
• Alimentação: trifásica de 400 volts.
• Frequência: 50-60 hertz.
• Potência absorvida máxima: 2,60 quilowatts.
• Ligações de ar: retangulares de 700 × 440 milímetros.
• Comprimento principal: 2.207 milímetros.
• Largura principal: 1.993 milímetros.
• Altura: 598 milímetros.
• Peso: 336 quilogramas.
• Instalação: horizontal.
• Material da envolvente: aço galvanizado de dupla parede.
• Isolamento: lã mineral termoacústica de 30 milímetros.
• Classificação do isolamento: A1/M0.
• Saída de condensados: 1/2 polegada.
• Temperatura mínima do ar exterior: -10 graus Celsius.
• Pressão sonora radiada: 50 dB(A) a 3 metros em campo livre.
• Pressão sonora na aspiração: 51 dB(A).
• Pressão sonora na descarga: 64 dB(A).

Recuperação de calor para instalações de grande caudal

O S&P CAD-COMPACT 4500 ECOWATT combina um caudal nominal de 4.165 metros cúbicos por hora com um permutador em contrafluxo de alta eficiência, motores EC, filtragem F7/M5, bypass interno e uma construção robusta de dupla parede.

A sua alimentação trifásica de 400 volts, ligações retangulares de 700 × 440 milímetros e configuração ECOWATT pré-cablada sem controlo integrado permitem integrá-lo em projetos profissionais de ventilação onde é necessária uma elevada capacidade de renovação de ar e flexibilidade para definir externamente o sistema de regulação.
