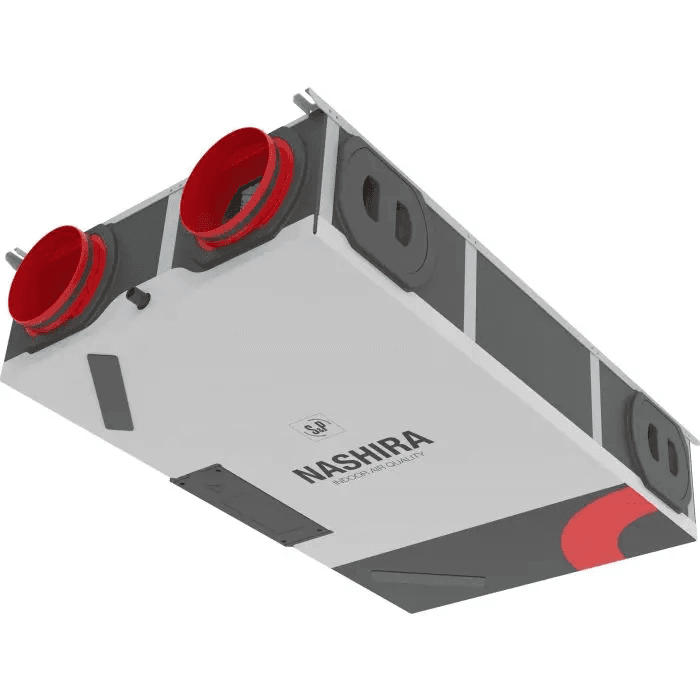

Recuperador de calor S&P NASHIRA S 150 R8

O recuperador de calor S&P NASHIRA S 150 R8, referência 5153207300, é uma unidade de ventilação mecânica controlada de duplo fluxo concebida para renovar continuamente o ar de habitações, recuperando grande parte da energia do ar extraído. Oferece um caudal regulável de 70 a 150 m³/h e uma eficiência sensível de 90%, combinando baixo consumo, controlo automático e um formato de baixo perfil especialmente adequado para instalação em teto falso.

A série NASHIRA da Soler & Palau incorpora permutador de calor em contracorrente de alto desempenho, motores EC de baixo consumo e ventiladores de caudal constante. O modelo NASHIRA S 150 R8 corresponde à versão com permutador sensível e dispõe de sensor de humidade integrado, bypass automático e manual, comunicação Modbus, entrada 0-10 V e comando de controlo incluído.

Ventilação de duplo fluxo com recuperação de calor

O NASHIRA S 150 R8 extrai o ar viciado das zonas húmidas da habitação, como casas de banho e cozinha, enquanto introduz ar exterior filtrado em quartos, sala e outras divisões principais. Antes de expulsar o ar para o exterior, o permutador recupera parte da sua energia térmica para a transferir para o novo ar de insuflação.

Este funcionamento permite manter uma renovação contínua do ar, reduzindo as perdas energéticas associadas à ventilação convencional. A S&P declara para o NASHIRA S 150 uma eficiência sensível de 90% segundo a EN 13141-7.

Caudal máximo de 150 m³/h

O recuperador trabalha com um caudal mínimo de 70 m³/h e pode atingir até 150 m³/h. Os ventiladores EC funcionam com regulação de caudal constante, de forma que o equipamento ajusta automaticamente o seu funcionamento para manter o caudal configurado face às variações de pressão da instalação.

Segundo o manual técnico da S&P, o NASHIRA S 150 pode fornecer até 150 m³/h a 400 Pa, oferecendo uma elevada capacidade de pressão para adaptar a unidade a redes de condutas de ventilação residencial.

Sensor de humidade integrado e modo automático

O NASHIRA S incorpora sondas de humidade relativa que permitem adaptar automaticamente o caudal de ventilação às condições interiores da habitação. Em modo proporcional, a unidade aumenta ou diminui o caudal em função do nível de humidade detetado.

Na configuração standard do NASHIRA S 150, o sistema pode trabalhar a 90 m³/h quando a humidade relativa é igual ou inferior a 60% e aumentar progressivamente até 135 m³/h quando atinge ou supera 90%. Estes parâmetros podem ser modificados através de comunicação Modbus para adaptar o funcionamento às necessidades do projeto.

Bypass automático e manual para free cooling

O recuperador incorpora bypass para evitar a passagem do ar pelo permutador quando as condições térmicas permitem aproveitar diretamente o ar exterior. Esta função é especialmente útil para realizar free cooling quando a temperatura exterior é favorável.

O bypass pode funcionar automaticamente segundo as temperaturas medidas pelo equipamento ou ser ativado manualmente a partir do sistema de controlo. Além disso, é possível configurar um caudal específico de funcionamento para o modo free cooling.

Motores EC de baixo consumo e caudal constante

Os ventiladores são acionados por motores EC de corrente contínua, uma tecnologia desenvolvida para reduzir o consumo elétrico e permitir uma regulação precisa da velocidade. Ao trabalhar com caudal constante, a unidade pode compensar as variações de pressão que ocorrem na instalação devido às condutas ou ao estado dos filtros.

O fabricante declara uma potência sonora de 46 dB(A) segundo a EN 13141-7. Nos seus dados ErP, a S&P indica um nível de pressão sonora de aproximadamente 33 dB(A) a 1,5 metros nas condições de referência especificadas.

Filtração do ar de insuflação e extração

O NASHIRA S 150 R8 incorpora de série filtros G4 tanto na insuflação como na extração. A filtração protege o permutador e os componentes internos, ao mesmo tempo que reduz a entrada de partículas presentes no ar exterior.

Para a insuflação, a S&P oferece diferentes níveis de filtração opcionais que permitem adaptar o equipamento às necessidades de qualidade do ar do projeto, incluindo filtros M5, F7, F9 e de carvão ativo.

• Filtro de insuflação de série: G4.
• Filtro de extração de série: G4.
• Filtros opcionais de insuflação: M5, F7, F9 e carvão ativo.
• Aviso de manutenção: alarme de substituição dos filtros através do sistema de controlo.

Design compacto para teto falso

Com dimensões de apenas 1000 x 600 x 210 mm, o recuperador NASHIRA S apresenta um design de baixo perfil pensado para se integrar em tetos falsos. O seu peso é de 24,5 kg, facilitando a manipulação e a montagem durante a instalação.

O equipamento dispõe de quatro ligações de ar de Ø125 mm. O sistema FLEXY da S&P permite modificar a posição das bocas para as adaptar à distribuição das condutas, melhorando a flexibilidade de montagem sem necessidade de desmontar a unidade.

Reversibilidade eletrónica dos fluxos

A série NASHIRA permite inverter eletronicamente a configuração dos fluxos, facilitando a sua adaptação a diferentes distribuições de condutas. Esta característica, juntamente com as ligações reposicionáveis, permite configurar o recuperador para se ajustar às necessidades de cada instalação.

Controlo incluído e conectividade Modbus

O recuperador é fornecido com comando de controlo, a partir do qual é possível selecionar o funcionamento do equipamento e realizar diferentes ajustes de caudal. A unidade dispõe de quatro níveis de funcionamento: velocidade baixa, média, alta e velocidade específica para free cooling.

Também integra comunicação Modbus RTU e uma entrada analógica 0-10 V, facilitando a sua integração com sistemas de regulação ou sensores externos compatíveis. Através de um sinal 0-10 V, o equipamento pode modificar proporcionalmente o caudal quando trabalha em modo automático.

A eletrónica permite consultar parâmetros como o caudal atual, humidade interior, temperaturas, estado do bypass e tempo restante até ao aviso de manutenção dos filtros.

Compatível com CONNECTAIR

Mediante a placa de comunicações SPCM compatível, a gama NASHIRA pode ligar-se à plataforma CONNECTAIR da S&P, permitindo incorporar funções de supervisão e controlo do sistema através da internet. Esta possibilidade amplia as opções de gestão para instalações que requerem controlo conectado.

Certificação Passivhaus e eficiência energética

A gama NASHIRA S está certificada como componente Passivhaus, certificação orientada para soluções de elevada eficiência energética para edifícios de muito baixo consumo. Para a referência 5153207300, a documentação ErP da S&P estabelece uma classe de consumo energético específico A em configuração standard.

A combinação do permutador em contracorrente, dos motores EC, do controlo automático por humidade e do funcionamento a caudal constante permite reduzir a energia necessária para renovar o ar da habitação.

Características técnicas do S&P NASHIRA S 150 R8

• Marca: Soler & Palau (S&P).
• Referência: 5153207300.
• Modelo: NASHIRA S 150 R8.
• Tipo: recuperador de calor de duplo fluxo para habitações.
• Tipo de recuperação: sensível.
• Permutador: em contracorrente.
• Caudal mínimo: 70 m³/h.
• Caudal máximo: 150 m³/h.
• Caudal máximo segundo o manual: 150 m³/h a 400 Pa.
• Eficiência sensível: 90% segundo EN 13141-7.
• Classe energética ErP: A.
• Ventiladores: centrífugos de caudal constante.
• Motores: EC de baixo consumo.
• Alimentação: 230 V, 50 Hz.
• Consumo máximo indicado no manual técnico: 111 W.
• Potência sonora Lw(A): 46 dB(A).
• Pressão sonora de referência: 33 dB(A) a 1,5 m, Qref e 50 Pa.
• Ligações de ar: 4 x Ø125 mm.
• Dimensões: 1000 x 600 x 210 mm.
• Peso: 24,5 kg.
• Filtro de insuflação: G4 de série.
• Filtro de extração: G4.
• Filtros de insuflação opcionais: M5, F7, F9 e carvão ativo.
• Sensor de humidade: integrado.
• Bypass: automático e manual.
• Entrada de controlo: 0-10 V.
• Comunicação: Modbus RTU.
• Alarme de filtros: sim.
• Comando de controlo: incluído.
• Reversibilidade de fluxos: eletrónica.
• Instalação: indicada para teto falso.
• Certificação Passivhaus: sim.

Conteúdo do fornecimento

Segundo o manual técnico da S&P, o fornecimento inclui o recuperador NASHIRA S, comando de controlo, tubo flexível para a ligação do dreno de condensados, documentação de utilizador e colocação em funcionamento, etiqueta energética, gabarito de montagem e etiqueta para a configuração de fluxos.

Recuperação eficiente e controlo automático da ventilação

O S&P NASHIRA S 150 R8 combina um caudal de até 150 m³/h com recuperação sensível de 90%, motores EC, controlo de caudal constante e regulação automática através de sensor de humidade. O seu design de apenas 210 mm de altura, as ligações orientáveis e a reversibilidade dos fluxos facilitam a sua integração em diferentes configurações de habitação.

O bypass automático e manual, a comunicação Modbus, a entrada 0-10 V, as diferentes possibilidades de filtração e o comando incluído completam um recuperador concebido para oferecer uma ventilação residencial eficiente, controlada e adaptável.
