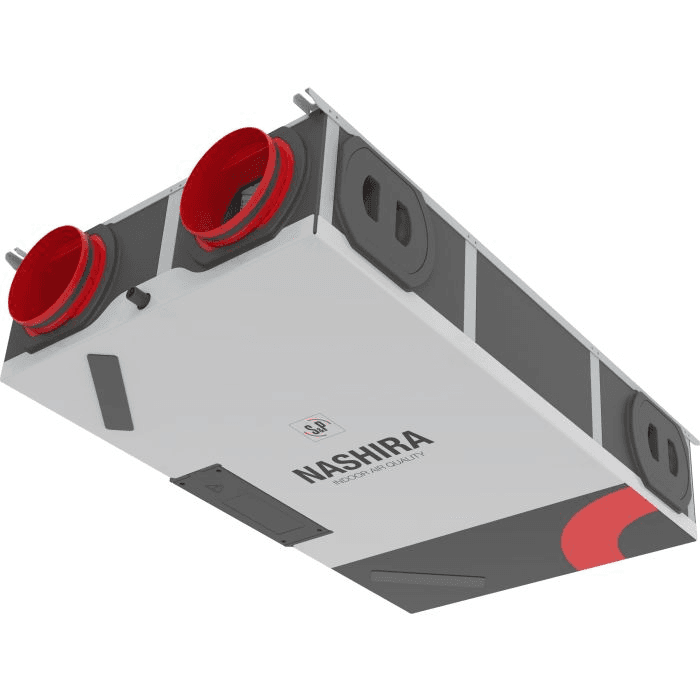

Recuperador de calor S&P NASHIRA S 200 R8

O recuperador de calor S&P NASHIRA S 200 R8, referência 5153207400, é uma unidade de ventilação mecânica controlada de duplo fluxo concebida para renovar de forma contínua o ar de habitações, recuperando grande parte da energia térmica do ar extraído. Incorpora um permutador sensível de contrafluxo de alta eficiência, ventiladores com motores EC de baixo consumo e caudal constante e atinge um caudal máximo de 200 m³/h a 350 Pa, com uma eficiência sensível de 88 %.

O seu formato de baixo perfil foi especialmente pensado para instalação em teto falso e oferece uma elevada flexibilidade de montagem graças ao seu design reversível e simétrico L/R e às suas quatro bocas orientáveis de Ø160 mm. Inclui comando de controlo por cabo, sensores internos de humidade relativa e bypass 100 % automático ou manual, proporcionando uma solução completa para instalações residenciais de ventilação com recuperação de calor.

Ventilação mecânica de duplo fluxo com recuperação de calor

O NASHIRA S 200 R8 trabalha simultaneamente com duas correntes de ar: extrai o ar viciado de zonas como casas de banho e cozinha e introduz ar novo filtrado em quartos, salas e outras divisões principais.

Ambos os fluxos atravessam o recuperador sem se misturarem diretamente. O permutador transfere energia térmica entre eles, reduzindo as perdas associadas à renovação do ar e diminuindo a necessidade de aquecimento ou arrefecimento da habitação.

Permutador sensível de contrafluxo com 88 % de eficiência

A referência 5153207400 corresponde à versão NASHIRA S 200 com permutador sensível, distinguindo-se da versão NASHIRA S 200 E equipada com permutador entálpico.

A Soler & Palau declara para este modelo uma eficiência sensível de 88 % segundo EN 13141-7.

O permutador de contrafluxo foi concebido para recuperar energia do ar extraído antes de o expulsar para o exterior, aproveitando-a para acondicionar o ar novo que entra na habitação.

Caudal máximo de 200 m³/h

O NASHIRA S 200 oferece uma ampla margem de regulação para adaptar o funcionamento às necessidades reais de ventilação:

• Caudal mínimo: 70 m³/h.
• Caudal máximo: 200 m³/h a 350 Pa.

A regulação do caudal permite ajustar a renovação do ar à habitação, aos seus ocupantes e às perdas de carga da rede de condutas.

Ventiladores com motores EC de caudal constante

O recuperador incorpora ventiladores centrífugos acionados por motores EC, uma tecnologia orientada para reduzir o consumo elétrico e ajustar eficazmente o funcionamento do sistema.

Os ventiladores trabalham com regulação de caudal constante, compensando dentro da sua gama operativa as variações de resistência que podem ocorrer na instalação devido a condutas, filtros ou grelhas de ventilação.

Bypass 100 % automático ou manual

O NASHIRA S incorpora um bypass completo do permutador que permite evitar a recuperação térmica quando as condições exteriores são favoráveis.

O bypass pode funcionar de forma automática ou ser ativado manualmente a partir do comando, e dispõe de um ajuste específico do caudal durante o seu funcionamento.

Esta funcionalidade é especialmente útil durante determinados períodos de primavera, verão ou outono para aproveitar o ar exterior sem que este atravesse o permutador de recuperação.

Sensores de humidade incorporados

A unidade dispõe de sondas internas de humidade relativa, que permitem utilizar modos de ventilação automática em função das condições detetadas.

O controlo automático ajuda a adaptar o nível de ventilação quando aumenta a humidade interior, por exemplo durante duches, confeção de alimentos ou outras atividades domésticas.

Design reversível e simétrico L/R

Uma das principais características da gama NASHIRA S é o seu design reversível e simétrico, que permite configurar a disposição dos fluxos em versão esquerda ou direita.

Esta flexibilidade simplifica a adaptação do recuperador ao traçado de condutas disponível e facilita a sua integração em diferentes configurações de habitação.

Bocas orientáveis a 90°

O sistema de instalação flexível desenvolvido pela S&P permite modificar a orientação das bocas em 90 graus, facilitando a ligação das condutas sem necessidade de reorganizar completamente o equipamento.

Esta solução reduz as restrições de montagem quando o espaço disponível sobre o teto falso é limitado.

4 ligações de ar de Ø160 mm

O modelo NASHIRA S 200 dispõe de quatro bocas de Ø160 mm correspondentes aos quatro fluxos principais do sistema de duplo fluxo:

• Entrada de ar exterior.
• Impulsão de ar novo para a habitação.
• Extração do ar interior.
• Expulsão do ar viciado para o exterior.

A rede de condutas deve ser corretamente dimensionada para respeitar o caudal de projeto e minimizar perdas de carga e ruído aerodinâmico.

Filtros G4 incluídos na impulsão e extração

A Soler & Palau equipa de série o NASHIRA S com filtros para proteger tanto os ocupantes como o próprio permutador.

• Filtro de impulsão: G4.
• Filtro de extração: G4.

Para a impulsão estão disponíveis opcionalmente filtros de maior nível de filtragem:

• M5.
• F7.
• F9.
• Carvão ativo.

Os filtros devem ser verificados e substituídos periodicamente para manter um caudal adequado, uma boa qualidade do ar e a eficiência do recuperador.

Aviso de manutenção dos filtros

O sistema dispõe de um alarme visual de manutenção dos filtros através do comando de controlo.

O período de aviso pode ser configurado para adaptar a manutenção ao uso e às condições da instalação.

Comando de controlo incluído

O comando remoto por cabo está incluído com o recuperador.

Permite realizar funções como:

• Ajuste de velocidades e caudais.
• Seleção de funcionamento manual ou automático.
• Visualização de alarmes.
• Aviso de filtros sujos.
• Ativação manual do bypass.
• Configuração de parâmetros de funcionamento.

O comando apresenta dimensões aproximadas de 104 x 80 mm e uma profundidade frontal indicada de 17 mm.

Comunicação Modbus e sinal 0-10 V

A gama NASHIRA S dispõe de comunicação Modbus e entrada de controlo 0-10 V, facilitando a sua integração em sistemas de regulação e automação compatíveis.

A comunicação Modbus permite trocar informação com sistemas domóticos ou de gestão técnica que suportem este protocolo.

Compatível com CONNECTAIR

Mediante uma placa ou módulo de comunicação SPCM compatível, o NASHIRA pode ligar-se ao CONNECTAIR, a plataforma IoT da Soler & Palau.

Esta solução permite ampliar as possibilidades de supervisão e controlo da instalação através da internet.

O módulo de comunicações é um acessório e não deve ser considerado incluído na referência 5153207400 salvo indicação expressa no fornecimento.

Compatível com sensor AIRSENS

O recuperador também pode trabalhar com sensores de qualidade do ar AIRSENS compatíveis.

Segundo os dados ErP publicados pela S&P, a incorporação de controlo por procura local através de AIRSENS permite que a configuração NASHIRA S 200 + AIRSENS alcance uma classificação SEC A+, face à classe A da unidade standard.

O sensor AIRSENS não faz parte desta referência e deve ser adquirido separadamente.

Certificação Passivhaus

A gama NASHIRA S dispõe de certificação Passivhaus, uma característica especialmente relevante em habitações de elevada eficiência energética e edifícios onde se pretende reduzir as perdas térmicas associadas à ventilação.

O recuperador permite garantir uma renovação contínua do ar, evitando ter de depender apenas da abertura de janelas para ventilar a habitação.

Concebido para cumprir as exigências de ventilação residencial

A Soler & Palau desenvolve a série NASHIRA S para sistemas de VMC residencial e assinala a sua adequação aos requisitos de ventilação previstos no Código Técnico da Edificação quando a instalação completa está corretamente concebida e executada.

O caudal necessário deve ser determinado em função do projeto, da distribuição da habitação e da regulamentação aplicável.

Instalação em teto falso

O equipamento foi concebido principalmente para instalação horizontal em teto falso.

A sua altura de apenas 210 mm facilita a integração em espaços técnicos com altura limitada, mantendo ao mesmo tempo acesso para inspeção, filtros e manutenção.

Dimensões compactas

O esquema dimensional oficial do NASHIRA S 200 especifica as seguintes cotas principais:

• Comprimento do corpo: 1.000 mm.
• Largura: 600 mm.
• Altura: 210 mm.
• Comprimento total indicado com elementos de fixação: 1.024 mm.
• Diâmetro das ligações: 160 mm.

O fabricante fornece cotas adicionais no seu desenho técnico para definir corretamente os pontos de fixação, ligações e espaços de manutenção.

Peso de 24,5 kg

O NASHIRA S 200 com permutador sensível apresenta um peso aproximado de 24,5 kg.

A estrutura combina uma envolvente em chapa de aço galvanizado com acabamento epóxi-poliéster e elementos interiores fabricados em EPP para obter um equipamento leve e isolado.

Construção e materiais

A documentação técnica especifica os seguintes materiais principais:

• Envolvente: chapa de aço galvanizado com acabamento superficial epóxi-poliéster.
• Tampa frontal: isolamento interior em EPP.
• Corpo interior: EPP.
• Ligações de ar: poliestireno de alto impacto.
• Voluta dos ventiladores: ABS.
• Rotor: chapa de aço galvanizado.
• Permutador sensível: poliestireno de alto impacto e alumínio.

Drenagem de condensados

Tratando-se da versão com permutador sensível, o recuperador pode gerar condensados em determinadas condições de temperatura e humidade.

O equipamento incorpora uma ligação de drenagem e é fornecido com um tubo flexível de 150 mm de comprimento e ligação Ø19-19 mm.

A drenagem deve ser corretamente ligada através do sistema indicado pela S&P para evitar acumulações de água no interior da unidade.

Alimentação elétrica a 230 V

O NASHIRA S 200 utiliza alimentação:

• Tensão: 230 V.
• Frequência: 50 Hz.
• Consumo máximo do equipamento: 137 W.
• Intensidade máxima indicada: 1 A.

O manual técnico estabelece ainda os requisitos de proteção e desligamento que devem ser respeitados durante a ligação elétrica.

Potência elétrica ErP de 75 W a caudal máximo

Na declaração de ecodesign ErP, a S&P publica para o NASHIRA S 200 uma potência elétrica de entrada de 75 W no ponto de caudal máximo utilizado pelo regulamento.

Este valor ErP não deve ser confundido com os 137 W de consumo elétrico máximo indicados na tabela geral de especificações da unidade, uma vez que correspondem a critérios e condições de referência diferentes.

Nível de potência acústica de 48,3 dB(A)

A documentação técnica declara um nível de potência acústica Lw(A) de 48,3 dB(A) conforme EN 13141-7.

O nível sonoro percecionado na habitação dependerá também do caudal configurado, da pressão de funcionamento, da rede de condutas, dos silenciadores, das grelhas e das características construtivas do edifício.

Classe energética A

Segundo os dados de ecodesign do fabricante, a referência 5153207400 obtém uma classe SEC A para clima médio.

• SEC clima médio: -39,8 kWh/(m²·ano).
• Classe SEC: A.
• SEC clima frio: -78,2 kWh/(m²·ano).
• SEC clima quente: -15,2 kWh/(m²·ano).
• Eficiência térmica ErP: 88 %.

Intervalo de temperatura do ar exterior

Para a versão sensível NASHIRA S 200, a S&P estabelece:

• Sem bateria de pré-aquecimento: ar exterior de -10 a +45 °C.
• Com bateria de pré-aquecimento: ar exterior de -20 a +45 °C.

A bateria de pré-aquecimento é um elemento adicional e não deve ser considerada incluída no recuperador standard.

Condições interiores e de instalação

Para a versão com permutador sensível, o fabricante estabelece condições interiores até +30 °C e 90 % de humidade relativa.

A zona onde a unidade é fisicamente instalada deve manter-se entre +12 e +45 °C, com humidade relativa inferior a 90 % e sem condensação.

Funcionamento contínuo da ventilação

A S&P indica que os sistemas centralizados de ventilação foram concebidos para um funcionamento contínuo.

Isto permite manter uma renovação estável do ar interior e ajuda a controlar problemas associados à humidade e à acumulação de contaminantes no interior da habitação.

Componentes fornecidos

O manual técnico especifica como componentes fornecidos:

• Recuperador de calor NASHIRA S.
• Comando de controlo.
• Tubo flexível para a drenagem de condensados.
• Manuais de utilizador e colocação em funcionamento.
• Etiqueta energética.
• Gabarito de montagem.
• Etiqueta para os fluxos na configuração R.

Características técnicas do S&P NASHIRA S 200 R8

• Marca: Soler & Palau (S&P).
• Gama: NASHIRA S.
• Modelo: NASHIRA S 200 R8.
• Referência: 5153207400.
• Tipo: recuperador de calor VMC de duplo fluxo.
• Aplicação: ventilação residencial.
• Permutador: sensível de contrafluxo.
• Caudal mínimo: 70 m³/h.
• Caudal máximo: 200 m³/h a 350 Pa.
• Eficiência sensível: 88 %.
• Motores: EC de baixo consumo.
• Ventiladores: centrífugos de caudal constante.
• Bypass: 100 %, automático ou manual.
• Sensores de humidade: integrados.
• Configuração: reversível e simétrica L/R.
• Bocas: orientáveis 90°.
• Ligações de ar: 4 x Ø160 mm.
• Filtro de impulsão: G4.
• Filtro de extração: G4.
• Filtros opcionais de impulsão: M5, F7, F9 e carvão ativo.
• Comando por cabo: incluído.
• Modbus: sim.
• Controlo 0-10 V: sim.
• CONNECTAIR: compatível mediante módulo de comunicação opcional.
• Certificação Passivhaus: sim.
• Classe SEC: A.
• Alimentação: 230 V / 50 Hz.
• Consumo máximo: 137 W.
• Intensidade máxima indicada: 1 A.
• Potência elétrica ErP a caudal máximo: 75 W.
• Potência acústica Lw(A): 48,3 dB(A).
• Dimensões principais: 1.000 x 600 x 210 mm.
• Comprimento total indicado no desenho: 1.024 mm.
• Peso: 24,5 kg.
• Drenagem: tubo flexível de 150 mm, Ø19-19 mm.
• Instalação: teto falso.

Recuperador compacto e eficiente para VMC residencial

O Soler & Palau NASHIRA S 200 R8 combina até 200 m³/h de ventilação com um permutador sensível de contrafluxo de elevada eficiência, motores EC, caudal constante e gestão automática através de sensores de humidade.

A sua altura de apenas 210 mm, as bocas orientáveis, a configuração reversível L/R e o bypass 100 % facilitam tanto o projeto como a instalação de sistemas de VMC de duplo fluxo em habitações.

A inclusão de comando por cabo, filtros G4, comunicação Modbus, sinal 0-10 V e compatibilidade com CONNECTAIR amplia ainda as suas possibilidades de regulação, monitorização e integração em instalações residenciais de alta eficiência energética.
