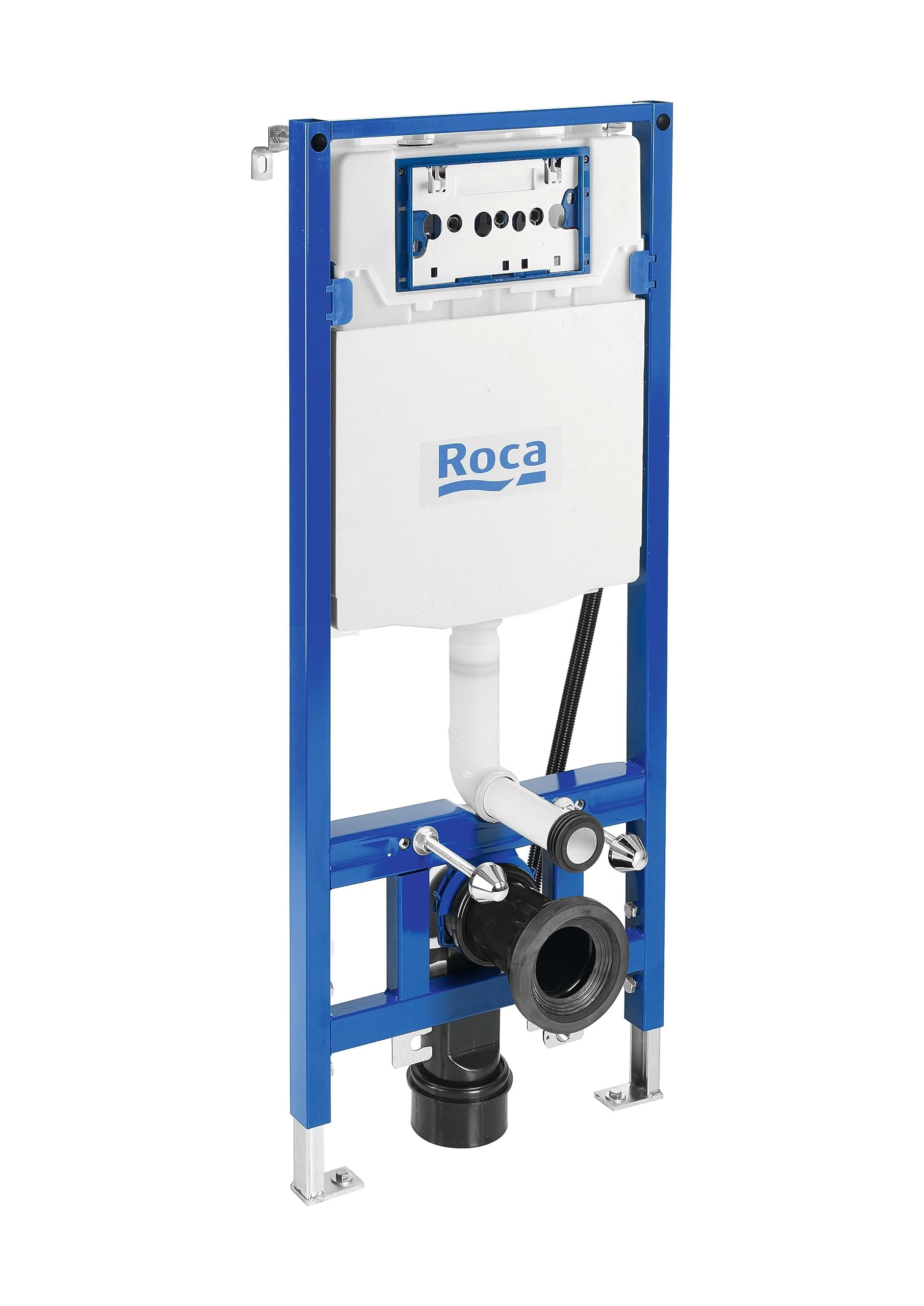

Estrutura embutida com cisterna Roca Duplo WC One Smart

O quadro embutido com cisterna Roca Duplo WC One Smart A890078020 foi concebido para a instalação de sanitas suspensas e, especialmente, de Smart Toilets Roca compatíveis. Integra uma cisterna compacta de dupla descarga, flexível de alimentação específico para sanitas inteligentes, tubo corrugado, cotovelo de evacuação de Ø90/110 mm e os acessórios necessários para facilitar a montagem.

Com apenas 107 mm de profundidade mínima de instalação e uma altura de 1.190 mm, proporciona uma solução compacta para ocultar a cisterna e as ligações dentro da parede ou do sistema de revestimento. A sua estrutura metálica oferece uma capacidade de resistência até 400 kg e dispõe de pés reguláveis em altura com sistema de travão para facilitar uma instalação estável e precisa.

Quadro específico para Smart Toilets Roca

O Roca Duplo WC One Smart está especialmente preparado para instalar sanitas inteligentes suspensas. Ao contrário de um quadro convencional, incorpora um flexível de alimentação para Smart Toilets e os elementos necessários para conduzir as ligações até à sanita.

A Roca recomenda esta referência para a instalação de modelos In-Wash® Inspira e Ona suspensos compatíveis, proporcionando a infraestrutura embutida necessária para integrar a sanita inteligente com uma estética limpa e sem uma cisterna exterior visível.

Cisterna compacta embutida

O conjunto integra uma cisterna compacta com uma profundidade de apenas 80 mm. Esta construção permite reduzir o espaço ocupado dentro da parede e facilita a sua utilização em projetos onde se pretende aproveitar ao máximo a superfície disponível da casa de banho.

A profundidade mínima total de fixação especificada pela Roca é de 107 mm.

Dupla descarga de 3/6 litros

A cisterna é fornecida de fábrica configurada com uma dupla descarga de 3 e 6 litros, permitindo selecionar uma descarga reduzida ou completa consoante as necessidades de cada utilização.

O mecanismo admite ainda diferentes configurações de volume:

• Dupla descarga 2/4 litros.
• Dupla descarga 3/4,5 litros.
• Dupla descarga 3/6 litros.

Esta possibilidade de ajuste permite adaptar o funcionamento da cisterna às características da sanita instalada e às necessidades do projeto.

Perfil metálico resistente até 400 kg

A estrutura do Roca Duplo WC One Smart é fabricada com um perfil metálico com capacidade de resistência até 400 kg, proporcionando o suporte necessário para a instalação de uma sanita suspensa.

O quadro fica oculto atrás do revestimento final, transmitindo as cargas para a estrutura onde se encontra corretamente instalado e fixado.

Pés reguláveis de 0 a 200 mm

O quadro incorpora pés ajustáveis entre 0 e 200 mm, o que permite regular a altura durante o processo de montagem para adaptar a posição final do sanitário.

Os pés contam ainda com sistema de travão, concebido para facilitar o ajuste e manter a posição selecionada durante a instalação.

Distâncias de fixação de 180 e 230 mm

O sistema admite uma distância axial entre fixações de 180 ou 230 mm, proporcionando compatibilidade com diferentes modelos de sanita suspensa que utilizam estas medidas normalizadas.

Esta versatilidade facilita a sua integração com os Smart Toilets e sanitários suspensos Roca compatíveis.

Cotovelo de evacuação Ø90/110 mm

O conjunto inclui um cotovelo de evacuação compatível com diâmetros DN90 e DN100:

• DN90: 90 mm.
• DN100: 110 mm.

Esta configuração permite adaptar a ligação de evacuação a diferentes instalações de saneamento.

Ligações hidráulicas superiores

A alimentação de água é feita a partir da parte superior do quadro. Esta disposição facilita a organização das ligações dentro do sistema embutido e ajuda a manter todos os elementos técnicos ocultos atrás do revestimento.

O intervalo de pressão dinâmica admitido pelo fabricante situa-se entre 0,1 e 10 bar.

Acionamento frontal

O Roca A890078020 está preparado para utilizar uma placa de acionamento situada em posição frontal.

A placa permite aceder ao mecanismo de descarga e, consoante o modelo selecionado, acionar as funções de descarga correspondentes.

A placa de acionamento não está incluída e deve ser complementada com uma placa Roca compatível.

Compatível com diferentes placas Roca

O sistema Duplo One é compatível com diferentes placas de acionamento Roca, permitindo selecionar o acabamento e o tipo de acionamento mais adequado ao design da casa de banho.

Entre as soluções compatíveis documentadas pela Roca encontram-se diferentes placas das gamas PL1, PL2, PL3, PL4 e PL10, incluindo versões de dupla descarga e determinadas soluções eletrónicas.

A compatibilidade exata deve ser verificada de acordo com a referência concreta da placa selecionada.

Preparado para sanita suspensa

Este quadro foi concebido para a instalação de sanitas suspensas. Ao ocultar a cisterna, o quadro e as ligações atrás do revestimento, ficam visíveis apenas o sanitário e a placa de acionamento.

Este tipo de instalação proporciona uma estética mais limpa e facilita a limpeza do chão à volta e por baixo da sanita.

Acessórios de instalação incluídos

A Roca fornece o Duplo WC One Smart com diferentes componentes necessários para completar a instalação do sistema embutido:

• Quadro metálico.
• Cisterna compacta embutível.
• Mecanismo de dupla descarga.
• Flexível de alimentação para Smart Toilets.
• Tubo corrugado.
• Cotovelo de evacuação Ø90/110 mm.
• Acessórios de instalação.

A placa de acionamento e a sanita não estão incluídas e devem ser adquiridas em separado.

Dimensões compactas

O quadro apresenta dimensões de 475 mm de largura, 107 mm de profundidade mínima e 1.190 mm de altura.

A sua cisterna com apenas 80 mm de profundidade contribui para reduzir o espaço necessário dentro da parede e torna o sistema especialmente interessante para casas de banho onde se pretende instalar uma sanita suspensa mantendo um revestimento relativamente compacto.

Características técnicas do Roca A890078020

• Marca: Roca.
• Coleção: Duplo One.
• Modelo: Duplo WC One Smart.
• Referência: A890078020.
• Tipo: quadro embutido com cisterna.
• Aplicação: sanitas suspensas e Smart Toilets compatíveis.
• Cisterna: compacta embutível.
• Profundidade da cisterna: 80 mm.
• Profundidade mínima de fixação: 107 mm.
• Altura: 1.190 mm.
• Largura: 475 mm.
• Dimensões: 475 x 107 x 1.190 mm.
• Resistência máxima do quadro: 400 kg.
• Pés reguláveis: 0-200 mm.
• Sistema de travão nos pés: sim.
• Distância axial de fixação: 180 / 230 mm.
• Descarga predefinida: 3/6 litros.
• Descarga ajustável: 2/4, 3/4,5 ou 3/6 litros.
• Posição da placa de acionamento: frontal.
• Placa de acionamento incluída: não.
• Posição da entrada de água: superior.
• Intervalo de pressão dinâmica: 0,1-10 bar.
• Ligação de evacuação: DN90 / DN100.
• Diâmetros de evacuação: Ø90 / Ø110 mm.
• Flexível para Smart Toilets: incluído.
• Tubo corrugado: incluído.
• Acessórios de instalação: incluídos.
• Adequado para: sanita suspensa.

Especialmente indicado para Roca In-Wash® suspenso

A Roca recomenda o Duplo WC One Smart A890078020 para a instalação de determinados modelos suspensos das gamas In-Wash® Inspira e Ona.

O flexível de alimentação específico para Smart Toilets facilita a integração das funções próprias destas sanitas inteligentes numa instalação embutida, mantendo as ligações ocultas.

Solução embutida para casas de banho modernas

O Roca Duplo WC One Smart combina uma cisterna compacta, estrutura resistente até 400 kg, pés reguláveis, dupla descarga ajustável e ligações preparadas para Smart Toilets num único sistema embutível.

Graças aos seus apenas 107 mm de profundidade mínima e à integração das ligações dentro do quadro, permite criar uma instalação limpa e compacta com sanita suspensa, deixando à vista apenas o sanitário e a placa de acionamento escolhida.
