Contator 25A 4NA 230V

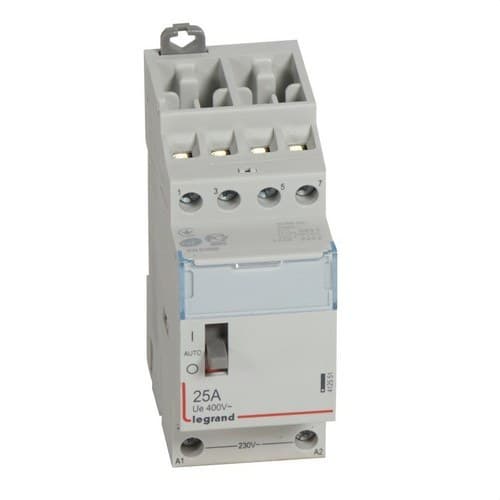

O contator Legrand CX³ 412551 é um dispositivo modular concebido para o controlo remoto de cargas elétricas. Dispõe de 4 polos com 4 contactos normalmente abertos, uma corrente nominal de 25 amperes, circuito de potência de 400 volts em corrente alternada e uma bobina de comando de 230 volts em corrente alternada.

A sua configuração tetrapolar permite manobrar simultaneamente vários condutores através de um único sinal de controlo. Está especialmente indicado para o acionamento de circuitos de iluminação, sistemas de aquecimento, bombas e outras cargas compatíveis, e instala-se em calha DIN ocupando apenas 2 módulos.

Contator Legrand CX³ tetrapolar de 25 amperes

A referência 412551 pertence à gama de contactores modulares CX³ da Legrand. Incorpora 4 contactos de potência normalmente abertos, que permanecem abertos quando a bobina não está excitada e se fecham quando recebe a correspondente tensão de comando.

Este funcionamento permite separar eletricamente o circuito de controlo do circuito de potência, de modo que um sinal de comando pode ligar ou desligar cargas de maior consumo sem que toda a corrente de potência tenha de circular diretamente pelo dispositivo que gera a ordem.

Bobina de comando de 230 volts

O Legrand 412551 incorpora uma bobina de excitação de 230 volts em corrente alternada. A gama de tensão de controlo especificada pelo fabricante situa-se entre 195 e 253 volts.

Ao energizar a bobina, o mecanismo eletromagnético aciona os 4 contactos normalmente abertos e permite alimentar as cargas ligadas. Quando desaparece o sinal de comando, o contator regressa ao seu estado de funcionamento correspondente.

A frequência nominal dos circuitos de comando e potência é de 50 ou 60 hertz.

4 contactos normalmente abertos

Este contator dispõe de 4 polos e 4 contactos normalmente abertos, sem contactos principais normalmente fechados.

A sua configuração permite realizar a manobra conjunta de até quatro condutores, pelo que é especialmente útil em circuitos trifásicos e noutras aplicações onde é necessária uma desconexão simultânea de vários polos.

Corrente de 25 amperes consoante a carga

A corrente que um contator pode comandar depende do tipo de carga e da sua categoria de utilização. Para a referência 412551, a Legrand especifica uma corrente de emprego de 25 amperes nas categorias AC-7a ou AC-1.

Estas categorias estão associadas principalmente a cargas resistivas ou ligeiramente indutivas, como podem ser determinados sistemas de aquecimento e outras aplicações de potência.

Para cargas correspondentes às categorias AC-7b ou AC-3, a corrente de emprego indicada pela Legrand é de 10 amperes. Por este motivo, a seleção do contator deve ser feita considerando tanto a corrente do circuito como a natureza da carga que se pretende controlar.

Circuito de potência de 400 volts

O contator foi concebido para uma tensão nominal de funcionamento de 400 volts em corrente alternada. Esta característica, juntamente com os seus 4 polos, permite a sua utilização em quadros elétricos onde seja necessário controlar circuitos tetrapolares compatíveis.

Não deve confundir-se a tensão do circuito de potência com a da bobina: o circuito principal trabalha a 400 volts, enquanto a bobina de controlo funciona a 230 volts.

Para iluminação, aquecimento e bombas

A Legrand indica esta referência para o controlo de cargas de elevado consumo energético, como sistemas de aquecimento, instalações de iluminação e bombas.

Pode integrar-se com interruptores, relógios horários, termóstatos, sistemas de controlo e outros dispositivos capazes de fornecer o sinal adequado à bobina de 230 volts.

Esta configuração permite automatizar o ligar e desligar de equipamentos a partir do quadro elétrico sem necessidade de realizar a manobra diretamente sobre o circuito de potência.

Capacidade para diferentes cargas de iluminação

Além da corrente nominal, a Legrand fornece valores específicos para diferentes tecnologias de iluminação.

• Carga máxima para lâmpadas incandescentes: 3.000 watts.
• Carga máxima para lâmpadas fluorescentes: 2.100 voltamperes.
• Carga máxima para lâmpadas fluorescentes em circuito duo: 2.200 voltamperes.
• Carga máxima para lâmpadas fluorescentes compensadas em paralelo: 1.000 voltamperes.

Estes valores devem ser sempre combinados com as características concretas das luminárias, as suas correntes de arranque e as condições do circuito.

Comando manual frontal

O contator incorpora um comando manual na parte frontal que permite atuar diretamente sobre o dispositivo durante operações de verificação, teste ou manutenção.

O mecanismo permite estabelecer posições permanentes de ligação ou desligação sem retorno automático, facilitando as tarefas de diagnóstico e intervenção na instalação.

Formato compacto de 2 módulos

O Legrand CX³ 412551 foi concebido para instalação em calha DIN e ocupa apenas 2 módulos, o que facilita a sua integração em quadros elétricos com espaço limitado.

As suas dimensões aproximadas são:

• Largura: 35,6 milímetros.
• Altura: 94,9 milímetros.
• Profundidade: 72,6 milímetros.
• Profundidade de instalação: 44 milímetros.

Montagem em calha DIN

O contator incorpora sistemas de fixação que facilitam a sua montagem em calha DIN dentro do quadro elétrico.

A gama permite ainda a passagem e instalação de pentes de distribuição tipo forquilha pela parte superior, facilitando determinadas configurações de alimentação em conjunto com outros dispositivos modulares.

Porta-etiquetas para identificar o circuito

A frente dispõe de um porta-etiquetas que permite identificar de forma clara a função do contator ou a carga que controla.

Esta característica facilita a inspeção e a manutenção em quadros com múltiplos circuitos, permitindo localizar rapidamente o dispositivo correspondente.

Compatível com auxiliares Legrand

A referência 412551 pode ser complementada com equipamentos auxiliares Legrand compatíveis. O fabricante indica especificamente a possibilidade de incorporar o auxiliar de referência 412430.

Estes acessórios permitem ampliar as possibilidades de sinalização ou controlo quando o projeto da instalação o exigir.

Proteção IP2X

O contator apresenta um grau de proteção IP2X. Uma vez corretamente instalado dentro do quadro elétrico, o seu design proporciona proteção contra o acesso a partes perigosas de acordo com as condições definidas para este grau de proteção.

Conforme IEC/EN 61095

O Legrand CX³ 412551 é fabricado de acordo com a norma IEC/EN 61095, aplicável a contactores eletromecânicos destinados a usos domésticos e aplicações semelhantes.

A sua tecnologia corresponde a um contator eletromagnético monoestável concebido para controlar cargas remotamente através de um sinal elétrico.

Características técnicas do Legrand 412551

• Marca: Legrand.
• Gama: CX³.
• Referência: 412551.
• EAN: 3245064125512.
• Tipo de produto: contator modular de potência.
• Tecnologia: contator eletromagnético monoestável.
• Número de polos: 4.
• Contactos normalmente abertos: 4.
• Contactos normalmente fechados: nenhum.
• Corrente de emprego AC-7a ou AC-1: 25 amperes.
• Corrente de emprego AC-7b ou AC-3: 10 amperes.
• Tensão nominal do circuito de potência: 400 volts em corrente alternada.
• Tensão nominal da bobina: 230 volts em corrente alternada.
• Gama de tensão de comando: entre 195 e 253 volts.
• Frequência: 50 ou 60 hertz.
• Carga máxima para lâmpadas incandescentes: 3.000 watts.
• Carga máxima para lâmpadas fluorescentes: 2.100 voltamperes.
• Carga máxima para lâmpadas fluorescentes em circuito duo: 2.200 voltamperes.
• Carga máxima para lâmpadas fluorescentes compensadas em paralelo: 1.000 voltamperes.
• Comando manual frontal: sim.
• Montagem: calha DIN.
• Número de módulos: 2.
• Largura: 35,6 milímetros.
• Altura: 94,9 milímetros.
• Profundidade: 72,6 milímetros.
• Profundidade de instalação: 44 milímetros.
• Grau de proteção: IP2X.
• Porta-etiquetas: sim.
• Compatível com auxiliares: sim.
• Auxiliar indicado pela Legrand: referência 412430.
• Norma: IEC/EN 61095.

Contator tetrapolar para automatizar cargas a partir do quadro elétrico

O Legrand CX³ 412551 combina 4 contactos normalmente abertos, uma corrente até 25 amperes, bobina de comando de 230 volts e circuito de potência de 400 volts num formato compacto de apenas 2 módulos.

A sua configuração tetrapolar, comando manual frontal, montagem em calha DIN e compatibilidade com auxiliares permitem integrá-lo em sistemas de automatização para iluminação, aquecimento, bombas e outras cargas compatíveis, sempre selecionando-o de acordo com a categoria de utilização correspondente.
