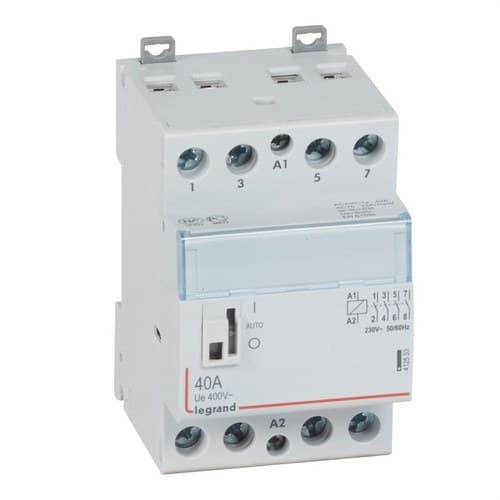

Contator 40A 4NA 230V

O contator Legrand CX³ 412553 é um dispositivo modular destinado ao comando de cargas elétricas de elevada potência. Dispõe de 4 polos com 4 contactos normalmente abertos, uma corrente nominal de 40 amperes e uma bobina de comando de 230 volts em corrente alternada.

Concebido para instalação em quadros elétricos sobre calha DIN, permite controlar, através de um sinal de comando, cargas como sistemas de aquecimento, circuitos de iluminação e bombas. O seu formato modular e o comando manual frontal facilitam tanto a integração no quadro como as operações de verificação e manutenção.

Contator Legrand CX³ de 40 amperes e 4 contactos normalmente abertos

A referência 412553 pertence à gama de contactores modulares CX³ da Legrand. Incorpora 4 contactos de potência normalmente abertos, pelo que os contactos permanecem abertos quando a bobina não está acionada e fecham quando o contator recebe o respetivo sinal de comando.

Esta configuração permite realizar a manobra simultânea de vários condutores através de uma única ordem elétrica, facilitando a automatização e o controlo remoto de diferentes tipos de cargas.

Bobina de comando de 230 volts

O contator incorpora uma bobina de excitação de 230 volts em corrente alternada. Segundo a ficha técnica da Legrand, o intervalo de tensão de excitação admitido situa-se entre 195 e 253 volts.

Quando a bobina recebe tensão, o mecanismo interno altera o estado dos contactos de potência. Quando deixa de receber o sinal de comando, os contactos regressam à sua posição de funcionamento correspondente.

Corrente nominal de 40 amperes

O Legrand 412553 admite uma corrente de utilização de 40 amperes na categoria AC-7a ou AC-1, categorias associadas a cargas de caráter principalmente resistivo ou ligeiramente indutivo.

Para aplicações correspondentes às categorias AC-7b ou AC-3, a corrente de utilização indicada pela Legrand é de 22 amperes. A seleção do contator deve ser sempre realizada tendo em conta o tipo de carga e a sua categoria de utilização, e não apenas a sua corrente nominal máxima.

Aplicações em aquecimento, iluminação e bombas

A Legrand indica este contator para o controlo de cargas de elevado consumo, incluindo aplicações como sistemas elétricos de aquecimento, instalações de iluminação e bombas.

O contator permite separar o circuito de comando do circuito de potência, de modo que um sinal elétrico de menor consumo pode controlar a ligação e desligação da carga principal.

Esta característica é especialmente útil em instalações automatizadas, quadros elétricos, sistemas de gestão energética e circuitos que requerem manobras frequentes ou controlo a partir de dispositivos externos.

4 polos para circuitos até 400 volts

O dispositivo dispõe de 4 polos e foi concebido para uma tensão nominal de utilização de 400 volts em corrente alternada. Esta configuração permite a sua utilização em instalações onde seja necessário efetuar uma manobra conjunta sobre vários condutores.

Os 4 contactos principais são normalmente abertos. O modelo não incorpora contactos principais normalmente fechados.

Comando manual frontal para testes e manutenção

O contator incorpora um comando manual acessível a partir da parte frontal após retirar a tampa correspondente. Este mecanismo permite realizar funções de teste e manutenção diretamente no dispositivo.

O comando permite selecionar posições permanentes de ligação ou desligação sem retorno automático, o que facilita determinadas verificações durante as tarefas de instalação, diagnóstico ou manutenção.

Formato modular de 3 módulos

O Legrand CX³ 412553 foi concebido para montagem sobre calha DIN em quadros elétricos e ocupa uma largura equivalente a 3 módulos.

Dispõe de dois sistemas de fixação à calha, um na zona superior e outro na inferior, concebidos para facilitar a montagem e desmontagem do dispositivo.

Também permite a inserção de um pente de distribuição tipo garfo pela parte superior, simplificando determinadas configurações de alimentação dentro do quadro.

Porta-etiquetas para identificar o circuito

A parte frontal incorpora um porta-etiquetas que permite identificar visualmente o circuito ou a carga comandada pelo contator. Esta função é especialmente prática em quadros elétricos com numerosos dispositivos de comando e proteção.

Uma identificação clara facilita as tarefas de colocação em serviço, inspeção, manutenção e localização de avarias.

Compatível com auxiliares Legrand

O contator pode ser equipado com auxiliares Legrand compatíveis. O fabricante indica expressamente a possibilidade de o associar ao auxiliar de referência 412431, permitindo ampliar as funções de sinalização ou comando conforme as necessidades do projeto.

Capacidade para diferentes tipos de iluminação

Além das suas aplicações gerais de potência, a Legrand fornece valores específicos para diferentes cargas de iluminação. A carga máxima indicada para lâmpadas incandescentes é de 5.000 watts.

Para lâmpadas fluorescentes, a capacidade máxima indicada é de 3.100 volt-ampères, atingindo 3.400 volt-ampères em circuitos duo e 1.400 volt-ampères em determinadas instalações com compensação em paralelo.

Estes valores devem ser considerados em conjunto com as características concretas das luminárias e do circuito que se pretende controlar.

Dimensões e instalação

O contator apresenta uma largura de 68 milímetros, uma altura de 94 milímetros e uma profundidade de 53,4 milímetros. A profundidade de instalação indicada pela Legrand é de 44 milímetros.

O seu formato modular permite integrá-lo juntamente com disjuntores magnetotérmicos, diferenciais, relógios horários, telerruptores e outros dispositivos de proteção e automatização dentro do quadro elétrico.

Proteção e norma

O Legrand 412553 dispõe de um grau de proteção IP2X e é fabricado em conformidade com a norma IEC/EN 61095, específica para contactores eletromecânicos destinados a aplicações domésticas e similares.

Características técnicas do Legrand 412553

• Marca: Legrand.
• Gama: CX³.
• Referência: 412553.
• EAN: 3245064125536.
• Tipo de produto: contator de potência modular.
• Número de polos: 4.
• Contactos normalmente abertos: 4.
• Contactos normalmente fechados: nenhum.
• Corrente de utilização AC-7a ou AC-1: 40 amperes.
• Corrente de utilização AC-7b ou AC-3: 22 amperes.
• Tensão nominal de utilização: 400 volts em corrente alternada.
• Tensão nominal da bobina: 230 volts em corrente alternada.
• Intervalo de tensão de excitação: entre 195 e 253 volts.
• Montagem: calha DIN.
• Largura: 3 módulos.
• Largura física: 68 milímetros.
• Altura: 94 milímetros.
• Profundidade: 53,4 milímetros.
• Profundidade de instalação: 44 milímetros.
• Grau de proteção: IP2X.
• Comando manual frontal: sim.
• Porta-etiquetas: sim.
• Possibilidade de adicionar auxiliares: sim.
• Auxiliar compatível indicado pela Legrand: referência 412431.
• Carga máxima para lâmpadas incandescentes: 5.000 watts.
• Carga máxima para lâmpadas fluorescentes: 3.100 volt-ampères.
• Norma: IEC/EN 61095.

Contator modular para automatizar cargas de elevada potência

O Legrand CX³ 412553 combina 4 contactos normalmente abertos, capacidade até 40 amperes e uma bobina de comando de 230 volts, oferecendo uma solução compacta para o controlo elétrico de aquecimento, iluminação, bombas e outras cargas compatíveis.

A sua montagem sobre calha DIN, formato de 3 módulos, comando manual frontal, porta-etiquetas e possibilidade de incorporar auxiliares facilitam a integração em quadros elétricos residenciais, terciários e noutras instalações que requerem uma manobra fiável e centralizada de circuitos de potência.
