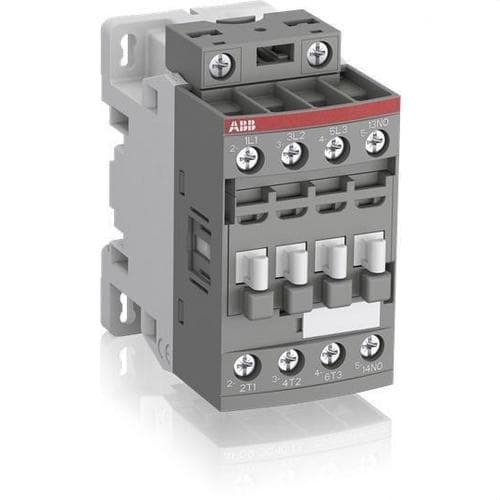

Contator AF16-30-10 3P BOB 24-60VCA 20-60VCC

O contator ABB AF16-30-10-11, referência 1SBL177001R1110, é um contator tripolar da gama AF, concebido para o controlo de motores trifásicos e outras cargas elétricas em instalações industriais, quadros elétricos, automação e sistemas de manobra. Dispõe de 3 contactos principais normalmente abertos, um contacto auxiliar 1NA integrado e uma bobina eletrónica capaz de მუშაობar tanto em corrente alternada como em corrente contínua.

Este modelo admite uma tensão de comando de 24 a 60 V CA a 50/60 Hz e de 20 a 60 V CC. Graças à interface eletrónica da bobina, o contator pode funcionar dentro de uma ampla faixa de tensão de controlo, facilitando a sua integração em instalações com diferentes tensões de comando e oferecendo maior tolerância face a variações da alimentação.

Características principais do contator ABB AF16-30-10

• Marca: ABB.
• Série: AF.
• Modelo: AF16-30-10-11.
• Referência: 1SBL177001R1110.
• Número de polos principais: 3.
• Contactos principais: 3 normalmente abertos (3NA).
• Contacto auxiliar integrado: 1 normalmente aberto (1NA).
• Corrente atribuída AC-3: 18 A a 380-440 V.
• Potência de motor AC-3: 7,5 kW a 380/400 V.
• Corrente atribuída AC-1: até 30 A a 690 V e 40/60 °C.
• Tensão de comando da bobina: 24-60 V CA a 50/60 Hz e 20-60 V CC.
• Tensão atribuída do circuito principal: até 690 V.
• Tipo de bobina: eletrónica CA/CC de ampla gama.
• Proteção contra sobretensões: integrada.
• Tipo de ligação: terminais de parafuso.
• Grau de proteção dos terminais: IP20.

Contator para motores até 7,5 kW a 400 V

O ABB AF16-30-10 é especialmente indicado para a manobra de motores trifásicos. Em categoria de utilização AC-3 admite uma corrente de funcionamento de 18 A a 380/400 V e uma potência de motor até 7,5 kW a 400 V. A 415 e 440 V pode trabalhar com motores até 9 kW, de acordo com os valores especificados pela ABB.

Em categoria AC-1, destinada a cargas não indutivas ou ligeiramente indutivas, atinge uma corrente atribuída de 30 A a 690 V com temperaturas ambiente até 60 °C. Estas prestações permitem utilizá-lo tanto para a ligação e desligação de motores como para diferentes cargas elétricas dentro de quadros de controlo e distribuição.

Bobina eletrónica para CA e CC

Uma das principais características dos contactores da gama ABB AF é a sua bobina controlada eletronicamente. Nesta versão, identificada pelo sufixo -11, a bobina aceita tensões de 24 a 60 V CA a 50/60 Hz e de 20 a 60 V CC.

A ampla faixa de funcionamento permite utilizar o mesmo contator com diferentes tensões de comando sem necessidade de substituir a bobina. Esta tecnologia também facilita o funcionamento perante flutuações da tensão de controlo, sendo especialmente prática em sistemas de automação e maquinaria onde a estabilidade da alimentação pode variar.

Proteção contra sobretensões integrada

O AF16-30-10 incorpora de fábrica proteção contra sobretensões no circuito da bobina. Desta forma, a ABB elimina em muitas aplicações a necessidade de instalar um supressor de sobretensões adicional associado ao contator, simplificando a cablagem do quadro elétrico e reduzindo o número de componentes necessários.

Esta característica é especialmente útil em circuitos de comando nos quais as manobras repetitivas podem gerar perturbações elétricas ao ligar ou desligar cargas indutivas.

Contacto auxiliar 1NA integrado

Além dos três contactos principais, o contator dispõe de um contacto auxiliar normalmente aberto integrado. Este contacto pode ser utilizado para funções de sinalização, interbloqueio, realimentação do estado do contator ou integração com outros elementos do circuito de controlo.

A série AF também admite blocos auxiliares adicionais instalados frontal ou lateralmente, permitindo ampliar a configuração do sistema quando a aplicação necessita de um maior número de contactos auxiliares.

Correntes e potências de utilização

• AC-3 a 220/230/240 V: 18 A, até 4 kW.
• AC-3 a 380/400 V: 18 A, até 7,5 kW.
• AC-3 a 415 V: 18 A, até 9 kW.
• AC-3 a 440 V: 18 A, até 9 kW.
• AC-3 a 500 V: 15 A, até 9 kW.
• AC-3 a 690 V: 10,5 A, até 9 kW.
• AC-1 a 690 V e 40 °C: 30 A.
• AC-1 a 690 V e 60 °C: 30 A.
• AC-1 a 690 V e 70 °C: 26 A.

Ligações mediante terminais de parafuso

O ABB AF16-30-10 utiliza terminais de parafuso tanto no circuito principal como nos circuitos auxiliar e de controlo. O circuito principal admite condutores rígidos até 6 mm², bem como diferentes configurações de condutor flexível dependendo do tipo de terminal utilizado.

Os terminais principais, auxiliares e da bobina apresentam um grau de proteção IP20 segundo a IEC 60529, contribuindo para proteger contra o contacto acidental com partes ativas durante a utilização prevista dentro de quadros e invólucros elétricos.

Alta frequência de manobra

O contator está preparado para aplicações que exigem operações frequentes. A ABB especifica uma frequência máxima de manobra elétrica de até 1.200 ciclos por hora em categoria AC-3 e uma frequência máxima de manobra mecânica de até 3.600 ciclos por hora, sempre dentro das condições de utilização estabelecidas pelo fabricante.

Dados técnicos do ABB AF16-30-10-11

• Fabricante: ABB.
• Família: contactores AF.
• Referência do fabricante: 1SBL177001R1110.
• Designação: AF16-30-10-11.
• Polos: 3.
• Contactos principais NA: 3.
• Contactos principais NC: 0.
• Contactos auxiliares NA: 1.
• Contactos auxiliares NC: 0.
• Tensão da bobina CA: 24-60 V, 50/60 Hz.
• Tensão da bobina CC: 20-60 V.
• Corrente de utilização AC-3 a 400 V: 18 A.
• Potência AC-3 a 400 V: 7,5 kW.
• Corrente de utilização AC-1: 30 A a 690 V e 40/60 °C.
• Tensão atribuída de utilização do circuito principal: 690 V.
• Tensão atribuída de isolamento: 690 V segundo IEC 60947-4-1.
• Tensão suportada a impulso: 6 kV.
• Frequência do circuito principal: 50/60 Hz.
• Proteção dos terminais: IP20.
• Tipo de terminal: parafuso.
• Altitude máxima de funcionamento: 3.000 m.
• Temperatura ambiente sem relé térmico: de -40 a +70 °C.
• Temperatura de armazenamento: de -60 a +80 °C.
• Dimensões: 86 x 45 x 77 mm (altura x largura x profundidade).
• Peso líquido: 0,27 kg.
• EAN: 3471523110618.

Normas e compatibilidade

O contator ABB AF16-30-10 cumpre, entre outras, as normas IEC/EN 60947-1 e IEC/EN 60947-4-1, além de dispor de homologações conforme UL 508 e CSA C22.2 Nº 14. O produto cumpre igualmente os requisitos da Diretiva RoHS indicados pela ABB.

Pel as suas características elétricas, a sua bobina eletrónica de ampla gama e o seu formato compacto, o contator ABB AF16-30-10-11 é uma solução adequada para quadros elétricos, controlo de motores, maquinaria, automação industrial, sistemas de ventilação, bombas e outras aplicações que exijam manobra trifásica até 18 A em categoria AC-3.

Importante: a ABB indica que a variante AF..-30-..-11 não se destina ao controlo direto a partir de uma saída de PLC. Para aplicações deste tipo deve verificar-se a compatibilidade do sistema de controlo e selecionar a variante adequada de acordo com as especificações do fabricante.
