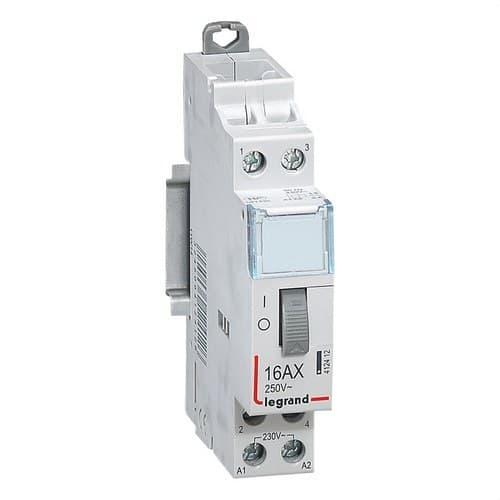

Telerruptor 16A 2NA BOB. 230V

O telerruptor Legrand CX³ 412412 é um dispositivo modular concebido para o controlo de circuitos elétricos por impulsos. Conta com uma intensidade nominal de 16 amperes, configuração bipolar com 2 contactos normalmente abertos e uma bobina de comando de 230 volts em corrente alternada.

O seu funcionamento permite alterar o estado dos contactos sempre que recebe um impulso elétrico, sendo especialmente prático para controlar o mesmo circuito a partir de vários botões de pressão. É uma solução habitual para o comando centralizado de circuitos de iluminação em habitações, edifícios terciários e outras instalações elétricas.

Telerruptor Legrand CX³ bipolar de 16 amperes

A referência 412412 pertence à gama modular CX³ da Legrand. A sua configuração incorpora 2 contactos normalmente abertos, permitindo manobrar simultaneamente dois contactos através do acionamento da bobina.

A intensidade nominal dos contactos é de 16 amperes e a tensão atribuída do circuito de potência atinge os 250 volts em corrente alternada, adaptando-se a aplicações habituais de comando e automatização em instalações elétricas.

Controlo por impulsos elétricos

Ao contrário de um contactor convencional, que necessita de manter a bobina alimentada para conservar um determinado estado, um telerruptor utiliza impulsos de comando para alterar mecanicamente a posição dos seus contactos.

Cada impulso recebido pela bobina modifica o estado do dispositivo. Isto permite comandar um circuito através de vários botões de pressão ligados ao mesmo sistema, evitando a necessidade de instalar comutadores e cruzamentos em instalações onde existem numerosos pontos de controlo.

Bobina de comando de 230 volts

O Legrand 412412 incorpora uma bobina para corrente alternada com tensão nominal de comando de 230 volts. Segundo os dados técnicos do fabricante, admite uma gama de tensão de comando compreendida entre 210 e 250 volts.

A frequência de funcionamento admitida situa-se entre 50 e 60 hertz, facilitando a sua integração em instalações elétricas convencionais alimentadas a 230 volts.

2 contactos normalmente abertos

Este telerruptor dispõe de 2 contactos normalmente abertos, também identificados como 2 NA ou 2 NO. Não incorpora contactos normalmente fechados nem contactos comutados.

Quando ocorre o respetivo impulso de comando, o mecanismo altera a posição dos contactos e mantém mecanicamente o novo estado até receber um novo impulso.

Ideal para circuitos de iluminação controlados a partir de vários pontos

Uma das aplicações mais habituais dos telerruptores é o controlo de iluminação a partir de múltiplos botões de pressão. Em vez de utilizar combinações de comutadores e cruzamentos, os botões enviam impulsos ao telerruptor instalado no quadro elétrico.

Este sistema é especialmente útil em corredores, escadas, zonas comuns, grandes divisões, instalações terciárias e outros espaços onde é necessário dispor de vários pontos de acionamento para o mesmo circuito.

Montagem modular em calha DIN

O Legrand CX³ 412412 foi concebido para instalação em calha DIN em quadros elétricos. Ocupa apenas 1 módulo, o que permite aproveitar de forma eficiente o espaço disponível junto a disjuntores, diferenciais e outros dispositivos modulares.

A sua largura é de 17,8 milímetros, com uma altura de 95 milímetros e uma profundidade total aproximada de 70,2 milímetros. A profundidade de instalação indicada pela Legrand é de 44 milímetros.

Controlo centralizado através de funcionamento mecânico

A Legrand classifica este dispositivo como um mecanismo para controlo centralizado. O enclavamento mecânico mantém o estado dos contactos após cada impulso, permitindo gerir o circuito sem manter permanentemente ativa a sinalização de comando.

Esta característica torna o telerruptor uma solução especialmente adequada para instalações onde se pretende centralizar o controlo elétrico a partir de diferentes pontos através de botões de pressão.

Compatível com auxiliares da gama

Os telerruptores standard CX³ foram concebidos para poder ser associados a determinados auxiliares e acessórios compatíveis da Legrand, permitindo ampliar as possibilidades de comando ou adaptar o sistema às necessidades específicas da instalação.

A seleção de qualquer auxiliar deve ser feita verificando previamente a sua compatibilidade com a referência 412412 e com o esquema elétrico previsto.

Características técnicas do Legrand 412412

• Marca: Legrand.
• Gama: CX³.
• Referência: 412412.
• EAN: 3245064124126.
• Tipo de produto: telerruptor modular.
• Função: controlo centralizado por impulsos.
• Funcionamento: mecânico.
• Número de polos: 2.
• Número de contactos normalmente abertos: 2.
• Número de contactos normalmente fechados: 0.
• Número de contactos comutados: 0.
• Intensidade nominal: 16 amperes.
• Tensão do circuito de potência: até 250 volts em corrente alternada.
• Tensão nominal da bobina: 230 volts em corrente alternada.
• Gama de tensão de comando: entre 210 e 250 volts.
• Frequência de comando: entre 50 e 60 hertz.
• Montagem: calha DIN.
• Número de módulos: 1.
• Largura: 17,8 milímetros.
• Altura: 95 milímetros.
• Profundidade: 70,2 milímetros.
• Profundidade de instalação: 44 milímetros.
• Norma aplicável: EN 60669-2-2.

Solução compacta para controlar um circuito a partir de vários botões de pressão

O telerruptor Legrand CX³ 412412 combina uma capacidade de manobra de 16 amperes, dois contactos normalmente abertos e uma bobina de 230 volts num formato compacto de apenas 1 módulo.

O seu funcionamento por impulsos simplifica especialmente o projeto de instalações onde um circuito deve ser acionado a partir de numerosos pontos. Graças à montagem em calha DIN e à sua integração na gama modular Legrand CX³, constitui uma solução prática para o controlo de iluminação e outros circuitos compatíveis a partir do quadro elétrico.
