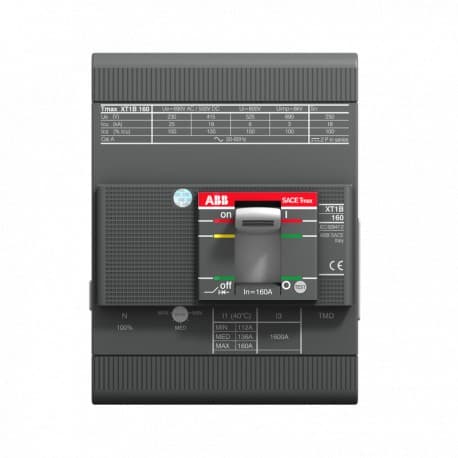

Interruptor automático caixa moldada ABB Tmax XT1C 160 TMD 160A 4P fixo

O interruptor automático de caixa moldada ABB Tmax XT1C 160 TMD, referência 1SDA067410R1, é um dispositivo de proteção de 4 polos e 160 A concebido para a proteção e manobra de circuitos elétricos de distribuição. Incorpora um disparador termomagnético TMD com proteção térmica regulável entre 112 e 160 A e disparo magnético fixo a 1600 A, oferecendo proteção contra sobrecargas e curtos-circuitos.

Esta versão pertence à família ABB SACE Tmax XT e utiliza a estrutura XT1 em execução fixa, com ligações frontais. O seu poder de corte último Icu atinge 25 kA a 380/415 V CA, enquanto a 220/230 V CA chega até 40 kA. O quarto polo dispõe de proteção de neutro a 100 % da corrente de fase, identificada pela ABB como InN=100%.

Interruptor de caixa moldada ABB Tmax XT1C

A gama Tmax XT foi desenvolvida para a distribuição e proteção de energia em quadros elétricos de instalações industriais, terciárias e de infraestruturas. O modelo XT1C 160 combina dimensões compactas com uma corrente nominal de 160 A e as prestações de proteção próprias de um interruptor automático de caixa moldada.

A execução fixa é especialmente indicada para instalações onde o interruptor permanece montado de forma permanente no quadro elétrico. Os terminais frontais facilitam a ligação de condutores ou barramentos, conforme a configuração prevista pela ABB.

4 polos com neutro protegido a 100 %

O ABB 1SDA067410R1 dispõe de quatro polos e está configurado com InN=100%. Isto significa que o polo correspondente ao neutro está dimensionado para a mesma corrente nominal que os polos de fase.

Esta configuração é especialmente adequada para redes trifásicas com neutro em que se requer a abertura simultânea dos quatro condutores e uma proteção do neutro dimensionada a 100 % da corrente nominal.

Disparador termomagnético TMD

O interruptor incorpora uma unidade de disparo TMD, concebida para proporcionar proteção contra dois tipos principais de defeito elétrico:

• Sobrecargas: através de um disparo térmico regulável.
• Curto-circuitos: através de um disparo magnético instantâneo de valor fixo.

Nesta referência, a proteção térmica pode ser ajustada entre 0,7 e 1 vezes a corrente nominal, ou seja, entre 112 e 160 A. Desta forma, o interruptor pode adaptar-se com maior precisão às características do circuito que deve proteger.

O limiar magnético está fixado em 1600 A, equivalente a 10 vezes a corrente nominal do interruptor, permitindo uma atuação rápida perante correntes elevadas de curto-circuito.

Proteção contra sobrecargas

A parte térmica do relé TMD supervisiona a intensidade que circula pelo circuito. Quando se mantém durante um determinado tempo uma corrente superior ao valor configurado, o interruptor atua para desligar a instalação e proteger os condutores e equipamentos contra os efeitos térmicos de uma sobrecarga.

O intervalo de regulação de 112 a 160 A permite adaptar o ajuste às condições de projeto da instalação, sempre de acordo com a secção dos condutores, a carga e os critérios de proteção estabelecidos no projeto elétrico.

Disparo magnético fixo de 1600 A

Perante um curto-circuito, a proteção magnética atua rapidamente ao atingir o limiar estabelecido. No ABB Tmax XT1C desta referência, o disparo magnético está fixado em 1600 A.

Esta função ajuda a limitar os efeitos térmicos e eletrodinâmicos produzidos por correntes de defeito elevadas e constitui, juntamente com o disparo térmico, a base da proteção termomagnética do interruptor.

Poder de corte até 25 kA a 415 V

O ABB XT1C 160 dispõe de diferentes capacidades de corte em função da tensão da instalação. A ABB especifica para esta versão os seguintes valores de poder de corte último Icu:

• 220/230 V CA: 40 kA.
• 380/415 V CA: 25 kA.
• 440 V CA: 25 kA.
• 500 V CA: 18 kA.
• 690 V CA: 4 kA.

A seleção do interruptor deve ser feita verificando se o poder de corte é adequado para a corrente de curto-circuito prevista no ponto concreto da instalação.

Tensão de serviço até 690 V CA

O interruptor foi concebido para trabalhar com uma tensão operacional nominal até 690 V CA. A ABB especifica ainda uma tensão nominal de isolamento Ui de 800 V e uma tensão suportada a impulso Uimp de 8 kV.

Estas características permitem utilizar o Tmax XT1C numa ampla variedade de redes de distribuição de baixa tensão, sempre respeitando as prestações de corte correspondentes a cada tensão.

Montagem fixa com terminais frontais

A designação F F deste modelo indica uma execução fixa com terminais frontais. Este formato foi pensado para a montagem permanente do interruptor dentro do quadro elétrico e permite realizar as ligações a partir da parte frontal do equipamento.

A configuração fixa proporciona uma solução robusta para quadros gerais, quadros secundários, maquinaria e sistemas de distribuição onde não é necessária uma versão plug-in ou extraível.

Aplicações do ABB Tmax XT1C 160

Pel as suas características elétricas e a sua corrente nominal de 160 A, este interruptor automático pode ser utilizado em numerosas aplicações de distribuição de energia, entre elas:

• Quadros gerais de baixa tensão.
• Quadros secundários de distribuição.
• Instalações industriais.
• Edifícios comerciais e terciários.
• Instalações elétricas de infraestruturas.
• Proteção de linhas e alimentadores.
• Quadros de maquinaria e processos.
• Instalações trifásicas com condutor neutro.

Características técnicas do ABB 1SDA067410R1

• Marca: ABB.
• Referência: 1SDA067410R1.
• Família: SACE Tmax XT.
• Modelo: XT1C 160 TMD 160-1600 4P F F InN=100%.
• Tipo: interruptor automático de caixa moldada.
• Tamanho da estrutura: XT1.
• Corrente nominal In: 160 A.
• Número de polos: 4.
• Proteção do neutro: 100 % da corrente nominal.
• Unidade de disparo: termomagnética TMD.
• Ajuste térmico: 112-160 A.
• Ajuste térmico relativo: 0,7-1 x In.
• Disparo magnético: fixo a 1600 A.
• Icu a 220/230 V CA: 40 kA.
• Icu a 380/415 V CA: 25 kA.
• Icu a 440 V CA: 25 kA.
• Icu a 500 V CA: 18 kA.
• Icu a 690 V CA: 4 kA.
• Tensão operacional nominal máxima: 690 V CA.
• Tensão nominal de isolamento Ui: 800 V.
• Tensão suportada a impulso Uimp: 8 kV.
• Norma: IEC 60947-2.
• Tipo de instalação: fixa.
• Tipo de terminal: frontal.
• Altura aproximada: 130 mm.
• Largura aproximada: 101,2 mm.
• Profundidade aproximada: 70 mm.
• Peso aproximado: 1,3 kg.

Design compacto para quadros de distribuição

O bastidor ABB Tmax XT1 foi desenvolvido para concentrar elevadas prestações de proteção em dimensões reduzidas. A versão tetrapolar apresenta dimensões aproximadas de 130 x 101,2 x 70 mm, facilitando a sua integração em quadros onde a otimização do espaço é um fator importante.

A família Tmax XT dispõe ainda de uma ampla gama de acessórios mecânicos e elétricos que permitem adaptar o interruptor a diferentes necessidades de sinalização, acionamento e supervisão.

Proteção fiável para instalações até 160 A

O interruptor automático ABB Tmax XT1C 160 TMD 1SDA067410R1 combina proteção contra sobrecargas e curto-circuitos, quatro polos com neutro protegido a 100 %, um ajuste térmico entre 112 e 160 A e um poder de corte de 25 kA a 380/415 V.

A sua execução fixa, as ligações frontais e a estrutura compacta XT1 tornam-no uma solução especialmente indicada para quadros elétricos de distribuição que requerem um interruptor automático de caixa moldada de 160 A com proteção termomagnética regulável.

Importante: a seleção e regulação do interruptor devem ser realizadas tendo em conta a corrente de projeto, a secção e capacidade dos condutores, a corrente de curto-circuito prevista, a coordenação com o restante sistema de proteções e as características gerais da instalação.
