Guardamotor MS116-4.0 2.5-4A

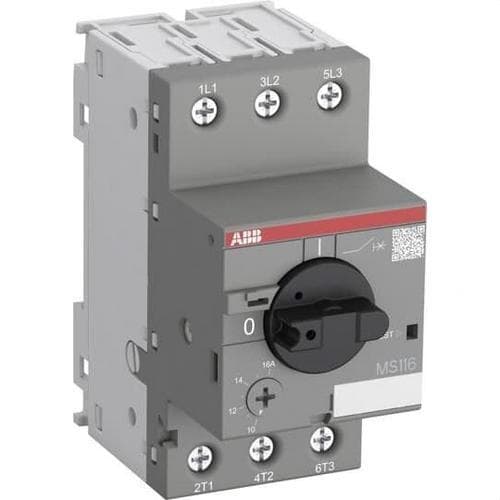

O guardamotor ABB MS116-4.0, referência 1SAM250000R1008, é um interruptor manual de proteção para motores com faixa de ajuste térmico de 2,5 a 4 A. Integra proteção térmica contra sobrecargas e proteção eletromagnética contra curtos-circuitos, além de sensibilidade à perda de fase, permitindo proteger e manobrar motores a partir de um único dispositivo compacto.

Com 3 polos, classe de disparo 10A e capacidade de interrupção em serviço de até 50 kA a 400 V CA, o MS116-4.0 é indicado para aplicações monofásicas e trifásicas. Para motores trifásicos em categoria AC-3, a ABB especifica uma potência nominal de até 1,5 kW a 400 V.

Faixa de regulação de 2,5 a 4 A

O disparador térmico do ABB MS116-4.0 pode ser ajustado entre 2,5 e 4 A para adaptar a proteção à corrente nominal do motor instalado.

O ajuste deve ser realizado de acordo com os dados da placa do motor e as características da instalação, permitindo que o guardamotor responda a sobrecargas prolongadas sem substituir o equipamento completo quando são utilizados motores dentro desta faixa.

Proteção térmica e eletromagnética

O MS116 incorpora dois sistemas principais de proteção:

• Proteção térmica: atua contra sobrecargas prolongadas que podem provocar aquecimento excessivo do motor.
• Proteção eletromagnética: proporciona uma resposta rápida contra correntes elevadas de curto-circuito.

O disparo magnético instantâneo desta referência está ajustado para 50 A.

Proteção contra perda de fase

O guardamotor ABB MS116 é sensível à perda de fase. Esta característica é especialmente importante em motores trifásicos, já que a ausência de uma fase pode provocar desequilíbrios de corrente, perda de torque e sobreaquecimento do motor.

Classe de disparo 10A

O MS116-4.0 pertence à classe de disparo 10A conforme as especificações da ABB. Esta classe define o comportamento temporal da proteção em situações de sobrecarga e é especialmente orientada para motores com tempos de arranque convencionais.

Capacidade de corte de 50 kA a 400 V

A ABB especifica para esta referência uma capacidade nominal de ruptura em serviço Ics de 50 kA a 400 V CA. Sua capacidade última de corte Icu atinge 75 kA nesta mesma tensão.

Os valores variam em função da tensão de utilização:

• 230 V CA: Ics 50 kA / Icu 75 kA.
• 400 V CA: Ics 50 kA / Icu 75 kA.
• 440 V CA: Ics 6 kA / Icu 18 kA.
• 500 V CA: Ics 6 kA / Icu 15 kA.
• 690 V CA: Ics 2 kA / Icu 3 kA.

Até 1,5 kW a 400 V em AC-3

Para aplicações com motores trifásicos em categoria de utilização AC-3 e alimentação de 400 V, a ABB especifica uma potência nominal de funcionamento de até 1,5 kW para o MS116-4.0.

A seleção definitiva deve ser feita em função da corrente nominal indicada pelo fabricante do motor, pois esta é a referência principal para ajustar corretamente a proteção térmica.

3 polos para motores trifásicos e aplicações monofásicas

O MS116-4.0 dispõe de 3 polos principais. Está especialmente indicado para proteção de motores trifásicos, embora a ABB também contemple o uso da família MS116 em aplicações monofásicas seguindo o esquema de ligação correspondente.

Função de seccionamento integrada

Além de proteger o motor, o dispositivo incorpora função de seccionador. A manopla giratória permite ligar e desligar manualmente o circuito, oferecendo uma indicação clara das posições ON e OFF.

Esta função permite utilizar o guardamotor como elemento de comando manual e isolamento dentro dos limites e condições estabelecidos pela ABB.

Mecanismo de disparo livre

O MS116 integra um mecanismo de disparo livre. Isso significa que o dispositivo pode abrir seus contatos quando a proteção atua, mesmo que a manopla permaneça manualmente na posição de ligação.

Esta característica evita que uma ação sobre o comando impeça a atuação automática das proteções internas.

Compensação de temperatura

A proteção térmica incorpora compensação frente a variações de temperatura ambiente. A ABB especifica para a gama MS116 uma faixa de funcionamento compensada entre -25 e +55 °C.

Esta característica ajuda a manter um comportamento estável do disparador térmico diante de variações normais de temperatura dentro do quadro elétrico.

Formato compacto de 45 mm

O ABB MS116-4.0 apresenta uma largura de apenas 45 mm, facilitando sua instalação em quadros de automação e controle onde o espaço disponível é limitado.

Suas dimensões aproximadas são 45 mm de largura, 85,6 mm de altura e 90 mm de profundidade, com peso líquido aproximado de 265 g.

Montagem em trilho DIN

O guardamotor foi projetado para montagem em trilho DIN padronizado, facilitando sua integração junto a contatores, relés, dispositivos auxiliares e outros elementos de proteção e manobra.

A ligação do circuito principal é realizada por meio de bornes de parafuso.

Ampla gama de acessórios ABB

A família MS116 admite numerosos acessórios que permitem ampliar as funções do guardamotor conforme as necessidades da instalação. Entre as opções disponíveis estão:

• Contatos auxiliares.
• Contatos de sinalização.
• Disparadores de subtensão.
• Bobinas de disparo.
• Pentes e barras de distribuição trifásicas.
• Blocos de alimentação.
• Acessórios de bloqueio contra manobras não autorizadas.

Esses acessórios são comercializados separadamente e devem ser selecionados conforme a configuração específica do quadro.

Grau de proteção IP20

O guardamotor apresenta grau de proteção IP20 na envolvente. Foi concebido para ser instalado dentro de quadros ou invólucros elétricos adequados que forneçam a proteção adicional necessária contra contatos e condições ambientais.

Aplicações do ABB MS116-4.0

• Proteção de motores trifásicos.
• Bombas elétricas.
• Ventiladores e exaustores.
• Compressores compatíveis.
• Máquinas industriais.
• Sistemas de climatização.
• Esteiras transportadoras.
• Quadros de automação e controle.
• Equipamentos com motores de até 1,5 kW a 400 V dentro da faixa de corrente indicada.

Características técnicas do ABB MS116-4.0

• Marca: ABB.
• Referência: 1SAM250000R1008.
• Modelo: MS116-4.0.
• Tipo: guardamotor / interruptor manual de proteção de motor.
• Número de polos: 3.
• Corrente nominal máxima Ie: 4 A.
• Faixa de ajuste térmico: 2,5-4 A.
• Classe de disparo: 10A.
• Proteção térmica contra sobrecarga: sim.
• Proteção eletromagnética contra curto-circuito: sim.
• Sensibilidade à perda de fase: sim.
• Ajuste de disparo magnético instantâneo Ii: 50 A.
• Capacidade Ics a 230 V CA: 50 kA.
• Capacidade Ics a 400 V CA: 50 kA.
• Capacidade Ics a 440 V CA: 6 kA.
• Capacidade Ics a 500 V CA: 6 kA.
• Capacidade Ics a 690 V CA: 2 kA.
• Capacidade Icu a 230 V CA: 75 kA.
• Capacidade Icu a 400 V CA: 75 kA.
• Capacidade Icu a 440 V CA: 18 kA.
• Capacidade Icu a 500 V CA: 15 kA.
• Capacidade Icu a 690 V CA: 3 kA.
• Tensão nominal de emprego Ue: até 690 V CA.
• Tensão nominal de isolamento Ui: 690 V.
• Frequência: 50/60 Hz.
• Potência nominal AC-3 a 400 V: 1,5 kW.
• Função de seccionador: sim.
• Manobra: comando giratório ON/OFF.
• Mecanismo de disparo livre: sim.
• Compensação de temperatura: sim.
• Faixa de temperatura de funcionamento: -25 a +55 °C.
• Tipo de ligação: bornes de parafuso.
• Montagem: trilho DIN.
• Grau de proteção: IP20.
• Largura: 45 mm.
• Altura: aproximadamente 85,6 mm.
• Profundidade: aproximadamente 90 mm.
• Peso líquido: aproximadamente 0,265 kg.
• EAN: 4013614320316.

Proteção completa e compacta para motores

O ABB MS116-4.0 combina proteção contra sobrecargas, curtos-circuitos e perda de fase com funções de ligação, desligamento e seccionamento em um dispositivo de apenas 45 mm de largura. Sua regulação de 2,5 a 4 A permite adaptar a proteção a diferentes motores dentro desta faixa de corrente.

A classe de disparo 10A, os 50 kA de capacidade de ruptura em serviço a 400 V e a possibilidade de combiná-lo com acessórios ABB tornam o 1SAM250000R1008 uma solução especialmente adequada para quadros elétricos de máquinas, bombas, ventilação e automação industrial.

Importante: o ajuste térmico deve ser configurado de acordo com a corrente nominal real do motor. Os contatos auxiliares, disparadores e demais acessórios não fazem parte do guardamotor padrão e devem ser adquiridos separadamente quando necessários.
