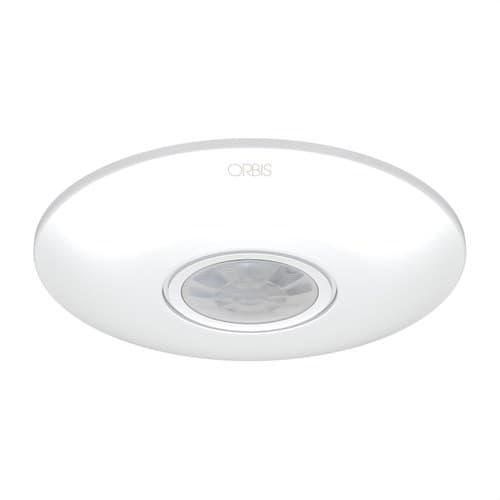

Detector de movimento Circumat+TETO EXTRPLN.360° 3-2000 LUX IP20 CAMPO DET.: Ø7M(DESLOCAMEN

O detector de movimento Orbis CIRCUMAT+, referência OB137112, é um sensor PIR extraplano concebido para automatizar circuitos de iluminação através da deteção de movimento. Instala-se em superfície no teto e oferece uma cobertura de 360°, com um campo de deteção de até 7 metros de diâmetro a 2,5 metros de altura e até 9 metros de diâmetro quando instalado a 3 metros.

O seu design compacto, com apenas 2,4 cm de espessura, permite uma integração discreta em tetos de habitações, condomínios, escritórios, hotéis, espaços comerciais e edifícios públicos. Incorpora regulação de luminosidade entre 3 e 2000 lux, temporização de 10 segundos a 30 minutos, função de pulso, compensação de temperatura e relé com comutação por passagem por zero para trabalhar com cargas LED, fluorescentes e de baixo consumo.

Deteção de movimento em 360°

O CIRCUMAT+ utiliza deteção infravermelha passiva PIR para captar as variações de radiação térmica produzidas por pessoas ou outras fontes de calor que se deslocam dentro do seu campo de cobertura. O sensor não emite radiação para realizar a deteção.

Graças à sua instalação central no teto e à sua cobertura de 360°, pode supervisionar o movimento em redor de todo o detetor, sendo especialmente adequado para corredores, patamares, entradas, salas, casas de banho, gabinetes e outras zonas interiores de passagem.

Até 7 metros de diâmetro a 2,5 metros de altura

Instalado a 2,5 metros de altura, a Orbis especifica um campo de deteção de até 7 metros de diâmetro para deslocamentos transversais. A ficha técnica oficial diferencia ainda um campo aproximado de 3 metros de diâmetro para movimentos frontais em direção ao detetor.

Quando instalado a 3 metros de altura, a cobertura pode atingir até 9 metros de diâmetro em condições de temperatura inferiores a 24 °C. A Orbis recomenda uma altura de montagem compreendida aproximadamente entre 2 e 4 metros.

Formato extraplano para instalação em superfície

O CIRCUMAT+ foi concebido para montagem direta em superfície no teto. A sua caixa oval e frontal branco apresentam um perfil de apenas 2,4 cm, reduzindo o impacto visual face a detetores de teto mais volumosos.

Esta construção permite instalá-lo sem realizar o encastramento do corpo principal, sendo especialmente prático em remodelações ou em tetos onde não existe espaço suficiente para alojar um detetor encastrado.

Temporização regulável de 10 segundos a 30 minutos

O tempo durante o qual o circuito permanece ligado após detetar movimento pode ser ajustado entre 10 segundos e 30 minutos. O tempo selecionado reinicia-se sempre que ocorre uma nova deteção.

O ajuste dispõe de posições de 10 segundos, 1 minuto, 3 minutos, 7 minutos, 15 minutos e 30 minutos, permitindo adaptar o comportamento do detetor ao uso real de cada divisão.

Função pulso de 1 segundo

Além da temporização convencional, o CIRCUMAT+ incorpora uma função de pulso. Neste modo ativa a saída durante aproximadamente 1 segundo e estabelece posteriormente um período mínimo sem deteção de cerca de 9 segundos.

Esta função amplia as possibilidades de integração quando o detetor é utilizado para enviar um impulso de ativação a outros mecanismos ou sistemas de controlo compatíveis.

Regulação crepuscular de 3 a 2000 lux

O sensor de luminosidade integrado permite selecionar o nível de luz ambiente abaixo do qual o detetor deve atuar. O intervalo pode ser regulado entre 3 e 2000 lux.

Com um ajuste baixo, a iluminação será ativada principalmente em condições de escuridão. Se for ajustado para o nível máximo, o detetor pode reagir praticamente com qualquer condição de luminosidade. Desta forma é possível evitar ligações desnecessárias quando existe luz natural suficiente.

Limitador da área de deteção incluído

O CIRCUMAT+ é fornecido com um limitador de campo que pode ser recortado para excluir determinadas zonas da cobertura do sensor.

Esta possibilidade é útil quando o detetor está situado perto de portas, corredores secundários ou outras áreas onde não interessa que o movimento provoque o acendimento da iluminação.

Compensação de temperatura

A Orbis equipa o CIRCUMAT+ com compensação de temperatura para manter uma deteção mais estável perante alterações das condições ambientais. Como acontece com qualquer sensor PIR, o alcance pode reduzir-se quando a temperatura da pessoa ou objeto detetado se aproxima da temperatura ambiente.

Relé com comutação por passagem por zero

O equipamento incorpora comutação por passagem por zero, uma característica especialmente indicada para trabalhar com cargas eletrónicas como iluminação LED, fluorescentes e lâmpadas de baixo consumo.

A comutação é realizada num ponto próximo da passagem por zero da onda de tensão, contribuindo para reduzir os esforços elétricos provocados pelas correntes de arranque de determinados recetores.

Poder de corte de 6 A

O CIRCUMAT+ dispõe de um contacto com poder de corte de 6 A a 230 V CA com cos φ = 1. As cargas máximas recomendadas dependem da tecnologia de iluminação utilizada.

• Lâmpadas incandescentes: até 1200 W.
• Lâmpadas fluorescentes: até 400 VA.
• Halogéneas de baixa tensão a 12 V CA: até 1000 VA.
• Halogéneas a 230 V CA: até 1200 W.
• Lâmpadas de baixo consumo: até 500 VA.
• Downlights: até 500 VA.
• Iluminação LED: até 500 VA.

Alimentação a 230 V

A referência OB137112 funciona com alimentação de 230 V CA ±10% e frequência de 50/60 Hz. O seu consumo próprio é de aproximadamente 0,8 W, equivalente a 5,2 VA.

O equipamento incorpora duplo borne de neutro para facilitar a ligação durante a instalação.

Proteção IP20 para uso interior

O CIRCUMAT+ dispõe de grau de proteção IP20 segundo a EN 60529 e Classe II de proteção quando instalado corretamente. Destina-se principalmente a instalações interiores protegidas contra a água.

A sua gama de temperatura normal de funcionamento situa-se entre -20 e +40 °C, com um limite operacional especificado até +50 °C.

Aplicações do Orbis CIRCUMAT+

A sua cobertura circular, design extraplano e capacidade para trabalhar com diferentes tecnologias de iluminação permitem utilizá-lo em múltiplos espaços interiores:

• Entradas e acessos.
• Patamares e escadas.
• Corredores e distribuidores.
• Arrumos.
• Salas de reuniões.
• Casas de banho.
• Gabinetes e escritórios.
• Hotéis e hospitais.
• Espaços comerciais.
• Edifícios públicos e condomínios.

Características técnicas do Orbis CIRCUMAT+ OB137112

• Marca: Orbis.
• Referência: OB137112.
• Modelo: CIRCUMAT+.
• Tipo: detetor de movimento para iluminação.
• Tecnologia: infravermelhos passivos PIR.
• Instalação: superfície no teto.
• Design: extraplano.
• Espessura: aproximadamente 24 mm.
• Ângulo de deteção: 360°.
• Campo de deteção a 2,5 m: até Ø7 m em deslocamento transversal.
• Campo frontal a 2,5 m: aproximadamente Ø3 m.
• Campo de deteção a 3 m: até Ø9 m com temperatura inferior a 24 °C.
• Altura recomendada: aproximadamente 2-4 m.
• Sensibilidade luminosa: regulável de 3 a 2000 lux.
• Temporização: de 10 segundos a 30 minutos.
• Função pulso: 1 s ON / 9 s OFF aproximadamente.
• Limitador de campo: incluído e recortável.
• Compensação de temperatura: sim.
• Alimentação: 230 V CA ±10%.
• Frequência: 50/60 Hz.
• Poder de corte: 6 A a 230 V CA, cos φ = 1.
• Comutação por passagem por zero: sim.
• Consumo próprio: 5,2 VA, aproximadamente 0,8 W.
• Carga máxima incandescente: 1200 W.
• Carga máxima fluorescente: 400 VA.
• Carga máxima halogénea 12 V CA: 1000 VA.
• Carga máxima halogénea 230 V CA: 1200 W.
• Carga máxima baixo consumo: 500 VA.
• Carga máxima downlights: 500 VA.
• Carga máxima LED: 500 VA.
• Grau de proteção: IP20 segundo EN 60529.
• Classe de proteção: Classe II em condições corretas de montagem.
• Temperatura de funcionamento: -20 a +40 °C.
• Temperatura limite de funcionamento: -20 a +50 °C.
• Cor: branco.

Automatização de iluminação com instalação discreta

O Orbis CIRCUMAT+ OB137112 combina uma cobertura de 360°, formato extraplano e regulação de tempo e luminosidade num detetor especialmente indicado para automatizar a iluminação a partir do teto. O seu alcance de até 7 metros de diâmetro a 2,5 metros de altura permite cobrir eficazmente numerosos espaços interiores a partir de um único ponto.

A compatibilidade com cargas LED de até 500 VA, a comutação por passagem por zero, o limitador de campo e a função pulso conferem flexibilidade tanto em novas instalações como em projetos de renovação.

Importante: o CIRCUMAT+ tem proteção IP20 e destina-se a espaços interiores protegidos contra a água. O alcance real pode variar consoante a altura de montagem, a temperatura ambiente e a direção do movimento em relação aos feixes do detetor.
