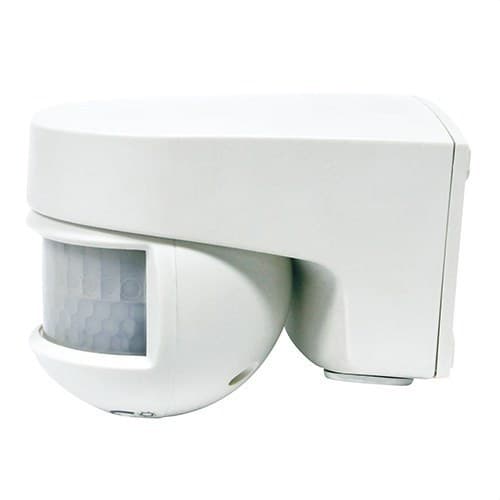

Detector de movimento Isimat+SB.PAREDE ORIENT.200° CAMPO DET.: FT.12M LAT.8M(4+4)A 20°C 5-2000

O detector de movimento Orbis ISIMAT+, referência OB134112, foi concebido para automatizar circuitos de iluminação através de deteção infravermelha PIR. Instala-se em superfície sobre parede e proporciona um amplo ângulo de deteção de 200°, com um alcance de até 12 metros na direção frontal e 8 metros na direção lateral a 20 °C.

A sua cabeça orientável permite uma rotação horizontal de até 180°, facilitando a adaptação do campo de deteção a acessos, fachadas, alpendres, arrecadações, patamares e outras zonas de passagem. Além disso, permite regular a temporização entre 3 segundos e 30 minutos e selecionar o limiar de luminosidade entre 5 e 2000 lux. A sua proteção IP55 torna-o especialmente adequado para instalações exteriores e interiores expostas a condições ambientais exigentes.

Amplo ângulo de deteção de 200°

O Orbis ISIMAT+ incorpora dois sensores PIR e oferece uma cobertura de 200°, ampliando consideravelmente a área supervisionada a partir de uma instalação mural. Esta configuração permite detetar movimento tanto à frente do equipamento como nas laterais.

A uma temperatura ambiente de referência de 20 °C, a Orbis especifica um alcance frontal máximo de 12 metros e uma cobertura lateral de 8 metros. A altura máxima de instalação é de 3 metros, sendo a posição recomendada entre 2 e 3 metros.

Cabeça orientável horizontalmente até 180°

A cabeça do ISIMAT+ pode ser rodada horizontalmente até 180°, permitindo direcionar a zona de deteção para a área que realmente se pretende controlar. Esta característica facilita a sua adaptação à geometria de fachadas, entradas e zonas de circulação sem necessidade de colocar o detetor completamente virado para a área de passagem.

O alcance real pode variar em função da altura de instalação, da orientação escolhida, da temperatura ambiente e do sentido de deslocamento das pessoas em relação aos sensores PIR.

Temporização regulável de 3 segundos a 30 minutos

O tempo durante o qual o circuito permanece ativado após detetar movimento pode ser regulado entre 3 segundos e 30 minutos. Esta ampla margem permite configurar o detetor tanto para zonas de trânsito rápido como para espaços em que é necessário manter a iluminação acesa durante períodos mais prolongados.

A regulação é feita diretamente no próprio detetor, facilitando o ajuste durante a colocação em funcionamento da instalação.

Regulação de luminosidade entre 5 e 2000 lux

O ISIMAT+ incorpora controlo do nível de luz ambiente. O limiar de atuação pode ser ajustado entre 5 e 2000 lux, de modo que o circuito de iluminação seja ativado por movimento apenas quando as condições de luminosidade estiverem abaixo do valor selecionado.

Esta função permite evitar acendimentos desnecessários durante as horas com luz natural suficiente e adaptar o comportamento do detetor a cada localização.

Proteção IP55 para exteriores

O Orbis ISIMAT+ dispõe de grau de proteção IP55 segundo a EN 60529, proporcionando proteção contra poeiras e jatos de água. Por isso, está preparado para instalações exteriores adequadas, além de poder ser utilizado em interiores.

A sua temperatura normal de funcionamento situa-se entre -20 e 40 °C. A Orbis especifica ainda limites de funcionamento entre -30 e 50 °C e um intervalo de armazenamento e transporte entre -35 e 60 °C.

Comutação por passagem por zero

O detetor incorpora deteção de passagem por zero para efetuar a comutação da carga num ponto próximo da passagem por zero da onda elétrica. Esta solução é especialmente útil ao trabalhar com determinadas cargas eletrónicas e contribui para reduzir os esforços elétricos produzidos durante as manobras.

O ISIMAT+ controla um circuito e oferece um poder de corte de 10 A a 230 V CA com cos φ = 1.

Compatível com diferentes tecnologias de iluminação

A Orbis estabelece diferentes cargas máximas recomendadas consoante o tipo de iluminação ligado ao detetor:

• Lâmpadas incandescentes: até 2000 W.
• Lâmpadas fluorescentes: até 1200 VA.
• Halogéneas de baixa tensão a 12 V CA: até 1200 VA.
• Halogéneas a 230 V CA: até 2000 W.
• Lâmpadas de baixo consumo: até 1200 VA.
• Downlights: até 1200 VA.
• Iluminação LED: até 400 VA.

Alimentação a 230 V e baixo consumo

O ISIMAT+ funciona com uma alimentação de 230 V CA ±10% e uma frequência de 50/60 Hz. O seu consumo próprio é de aproximadamente 1 W, equivalente a 6 VA.

A ligação é feita através de terminais de parafuso e admite condutores com uma secção compreendida entre 0,75 e 1,5 mm².

Formato compacto para montagem mural

O detetor apresenta dimensões aproximadas de 72 x 80 x 100 mm e um peso líquido de 155 g. Foi concebido para instalação em superfície sobre uma parede lisa, deixando acessíveis os elementos necessários para orientar e configurar corretamente o detetor.

Aplicações do Orbis ISIMAT+

O seu amplo ângulo de 200°, proteção IP55 e alcance de até 12 metros tornam-no especialmente adequado para automatizar a iluminação em zonas interiores e exteriores onde se pretende que as luminárias funcionem apenas quando é detetado movimento.

• Entradas e acessos a habitações.
• Fachadas e alpendres.
• Arcadas.
• Arrecadações.
• Patamares e escadas.
• Corredores e zonas de circulação.
• Garagens e zonas comuns.
• Acessos a lojas e edifícios.

Características técnicas do Orbis ISIMAT+ OB134112

• Marca: Orbis.
• Referência: OB134112.
• Modelo: ISIMAT+.
• Tipo: detetor de movimento para controlo de iluminação.
• Tecnologia de deteção: PIR.
• Número de sensores: 2.
• Número de circuitos: 1.
• Instalação: superfície sobre parede.
• Ângulo de deteção: 200°.
• Rotação horizontal: até 180°.
• Alcance frontal: até 12 m a 20 °C.
• Alcance lateral: até 8 m a 20 °C.
• Altura máxima de instalação: 3 m.
• Altura recomendada: entre 2 e 3 m.
• Temporização: de 3 segundos a 30 minutos.
• Sensibilidade luminosa: regulável de 5 a 2000 lux.
• Alimentação: 230 V CA ±10%.
• Frequência: 50/60 Hz.
• Poder de corte: 10 A a 230 V CA, cos φ = 1.
• Deteção de passagem por zero: sim.
• Consumo próprio: aproximadamente 1 W (6 VA).
• Carga máxima incandescente: 2000 W.
• Carga máxima fluorescente: 1200 VA.
• Carga máxima halogénea 12 V CA: 1200 VA.
• Carga máxima halogénea 230 V CA: 2000 W.
• Carga máxima baixo consumo: 1200 VA.
• Carga máxima downlights: 1200 VA.
• Carga máxima LED: 400 VA.
• Grau de proteção: IP55 segundo EN 60529.
• Classe de proteção: Classe II em condições corretas de montagem.
• Temperatura de funcionamento: -20 a 40 °C.
• Limites de funcionamento: -30 a 50 °C.
• Temperatura de transporte e armazenamento: -35 a 60 °C.
• Ligação: terminais de parafuso.
• Secção do condutor: 0,75-1,5 mm².
• Dimensões: 72 x 80 x 100 mm.
• Peso líquido: 155 g.

Controlo automático de iluminação com ampla cobertura

O Orbis ISIMAT+ OB134112 combina uma cobertura de 200°, dois sensores PIR, orientação horizontal e um alcance de até 12 metros para automatizar eficazmente a iluminação de zonas de passagem. A regulação independente do tempo e da luminosidade permite adaptar o seu funcionamento às necessidades concretas de cada instalação.

A sua proteção IP55, a comutação por passagem por zero e a compatibilidade com iluminação LED de até 400 VA completam um detetor especialmente versátil para habitações, condomínios, lojas e outras instalações onde se pretende acender a iluminação apenas quando é necessária.

Importante: o alcance indicado corresponde às condições de referência estabelecidas pela Orbis e pode variar consoante a temperatura ambiente, a altura, a orientação e o sentido de deslocamento. A instalação elétrica deve ser realizada seguindo as instruções do fabricante e respeitando as cargas máximas recomendadas.
