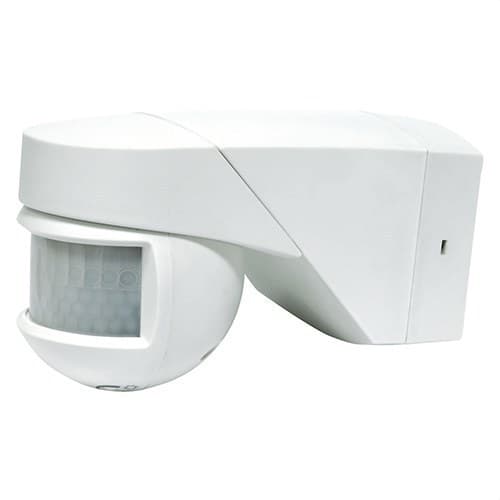

Detector de movimento MULTIMAT SB.PAREDE TETO ACESS.ESQUINA/CANTO DET.: 12M FR.8M(4+4)LAT.20°C

O detector de movimento Orbis MULTIMAT, referência OB134212, é um sensor PIR de superfície concebido para automatizar o ligar e desligar de circuitos de iluminação. Destaca-se pela sua versatilidade de montagem, já que pode ser instalado em parede ou teto e também adaptado a cantos e esquinas, oferecendo uma solução flexível para acessos, alpendres, garagens, pátios, arrecadações e outras zonas interiores ou exteriores.

O MULTIMAT proporciona um amplo ângulo de deteção de 200°, com um alcance frontal de até 12 metros e lateral de até 8 metros a 20 °C. Além disso, permite ajustar a temporização entre 3 segundos e 30 minutos e selecionar o nível de luminosidade entre 5 e 2000 lux. O seu invólucro IP55 oferece proteção contra o pó e os jatos de água, permitindo utilizá-lo em locais mais exigentes do que um detetor convencional de interior.

Detetor de movimento PIR com cobertura de 200°

O Orbis MULTIMAT utiliza tecnologia de infravermelhos passivos PIR através de dois sensores. O dispositivo deteta as variações de radiação infravermelha produzidas por pessoas e outras fontes de calor que atravessam o seu campo de deteção, sem emitir radiação para realizar a captação.

Quando deteta movimento e o nível de luz ambiente está abaixo do valor configurado, ativa o circuito de saída. Assim que deixa de detetar movimento, mantém a iluminação acesa durante o tempo selecionado antes de a desligar automaticamente.

Até 12 metros de alcance frontal

Nas condições de referência estabelecidas pela Orbis, o MULTIMAT alcança até 12 metros na direção frontal e 8 metros de cobertura lateral a uma temperatura ambiente de 20 °C.

A deteção é mais eficaz quando a pessoa atravessa transversalmente os feixes do sensor do que quando se desloca diretamente em direção ao detetor. Como acontece com qualquer detetor PIR, a temperatura ambiente também pode afetar o alcance, especialmente quando se aproxima da temperatura corporal.

Montagem em parede ou teto

Uma das principais vantagens do MULTIMAT é a sua versatilidade de instalação. Pode ser fixado em superfície tanto numa parede como num teto, permitindo adaptar o sensor a diferentes configurações arquitetónicas.

A Orbis recomenda uma altura máxima de instalação de 3 metros, sendo o intervalo ideal entre 2 e 3 metros para obter uma boa cobertura.

Instalação em canto ou esquina

Além da montagem convencional em parede ou teto, o design da base permite instalar o MULTIMAT em cantos e esquinas. A tabela oficial da Orbis identifica expressamente esta possibilidade de montagem para a referência OB134212.

A base incorpora zonas preparadas para adaptar a fixação a diferentes superfícies, facilitando a orientação do detetor em acessos, fachadas e outras localizações onde uma instalação totalmente plana não é a solução mais adequada.

Cabeça orientável

A cabeça detetora pode rodar aproximadamente 180° na horizontal e cerca de 45° na vertical. Isto permite deslocar o campo de deteção para a zona que realmente se pretende controlar depois de fixar a base.

Esta capacidade de orientação é especialmente útil quando o detetor tem de ser instalado numa posição condicionada pela cablagem ou pela geometria do edifício.

Base encaixável para facilitar a instalação

A base de fixação incorpora as ligações elétricas, de forma que pode ser instalada e cablada primeiro para posteriormente inserir o corpo do detetor. Se for necessário desmontar o MULTIMAT para manutenção, não é necessário retirar a base nem voltar a realizar as ligações elétricas.

Este sistema facilita as operações de montagem e manutenção, especialmente em instalações profissionais com vários detetores.

Temporização regulável de 3 segundos a 30 minutos

O atraso de desligamento pode ser regulado desde aproximadamente 3 segundos até 30 minutos. Cada nova deteção reinicia o tempo selecionado, de modo que a iluminação permanece ativa enquanto continuar a existir movimento dentro da zona controlada.

Os tempos reduzidos são especialmente adequados para zonas de passagem rápida, enquanto as temporizações mais longas permitem utilizar o detetor em garagens, alpendres, armazéns e espaços onde os utilizadores permanecem durante vários minutos.

Regulação crepuscular de 5 a 2000 lux

O MULTIMAT incorpora um sensor de luminosidade com um intervalo de ajuste entre 5 e 2000 lux. O utilizador pode configurar o detetor para que a iluminação apenas se ative quando a luz ambiente estiver abaixo do nível selecionado.

Com um ajuste elevado pode funcionar mesmo quando existe bastante iluminação ambiente, enquanto os ajustes próximos do mínimo permitem reservar o acendimento principalmente para condições de pouca luz ou escuridão.

Limitador de campo de deteção incluído

A Orbis fornece o MULTIMAT com limitadores de campo que permitem excluir determinadas zonas da lente. Os limitadores estão divididos em setores que podem ser adaptados conforme a cobertura necessária.

Esta função permite reduzir deteções indesejadas provenientes, por exemplo, de zonas de passagem próximas, acessos vizinhos ou setores que ficam fora da área que realmente se pretende controlar.

Proteção IP55 para interior e exterior

O detetor dispõe de grau de proteção IP55 segundo a EN 60529, oferecendo proteção contra a entrada de pó e contra jatos de água. É indicado tanto para determinadas zonas interiores como para aplicações exteriores compatíveis.

A Orbis prevê a sua utilização em alpendres, patamares, garagens, arrecadações, pátios, armazéns e outras zonas residenciais, comerciais ou industriais.

Funcionamento entre -20 e 40 °C

O intervalo de temperatura de funcionamento especificado pelo fabricante situa-se entre -20 e +40 °C. Para transporte e armazenamento, a ficha técnica contempla temperaturas entre -20 e +50 °C.

Deve evitar-se orientar ou instalar o detetor diretamente sobre fontes de calor, equipamentos de climatização, correntes de ar, superfícies muito refletoras ou fontes luminosas que possam afetar o funcionamento do sensor.

Relé com comutação por passagem por zero

O MULTIMAT incorpora deteção de passagem por zero para realizar a manobra elétrica perto da passagem por zero da onda de tensão. Esta característica ajuda a reduzir os esforços elétricos durante a ligação de determinadas cargas eletrónicas.

O dispositivo controla um circuito e apresenta um poder de corte de 10 A a 230 V CA com cos φ = 1.

Compatível com iluminação LED e outras tecnologias

O Orbis MULTIMAT pode controlar diferentes tecnologias de iluminação dentro das cargas máximas recomendadas pelo fabricante:

• Lâmpadas incandescentes: até 2000 W.
• Lâmpadas fluorescentes: até 1200 VA.
• Halogéneas de baixa tensão a 12 V CA: até 1200 VA.
• Halogéneas a 230 V CA: até 2000 W.
• Lâmpadas de baixo consumo: até 1200 VA.
• Downlights: até 1200 VA.
• Iluminação LED: até 400 VA.

Alimentação a 230 V

A referência OB134212 funciona com uma alimentação de 230 V CA ±10% e uma frequência nominal de 50 Hz. O seu consumo próprio é de aproximadamente 1,5 W, equivalente a 8,5 VA.

A ligação é realizada através de terminais de parafuso, admitindo condutores com uma secção compreendida entre 1 e 2,5 mm².

Formato compacto e robusto

A ficha técnica em vigor da Orbis indica dimensões exteriores aproximadas de 72 x 80 x 127 mm e um peso líquido de 235 g. O seu formato compacto permite dispor de uma ampla cobertura de 200° sem recorrer a um detetor de grandes dimensões.

Aplicações do Orbis MULTIMAT

Graças à sua proteção IP55, amplo campo de deteção e diferentes possibilidades de montagem, o MULTIMAT pode ser utilizado em numerosos espaços onde interessa automatizar a iluminação:

• Entradas e acessos a habitações.
• Alpendres e varandas cobertas.
• Garagens e parques de estacionamento.
• Pátios e zonas exteriores.
• Arrecadações e armazéns.
• Patamares e escadas.
• Corredores e zonas de circulação.
• Fachadas e acessos a edifícios.
• Espaços comerciais.
• Instalações residenciais, comerciais e industriais compatíveis.

Características técnicas do Orbis MULTIMAT OB134212

• Marca: Orbis.
• Referência: OB134212.
• Modelo: MULTIMAT.
• Tipo: detetor de movimento para controlo de iluminação.
• Tecnologia de deteção: PIR.
• Número de sensores: 2.
• Número de circuitos: 1.
• Instalação: montagem em superfície.
• Posições de montagem: parede, teto, canto ou esquina.
• Base: encaixável com ligações elétricas.
• Ângulo de deteção: 200°.
• Alcance frontal: até 12 m a 20 °C.
• Alcance lateral: até 8 m a 20 °C.
• Altura máxima de instalação: 3 m.
• Altura recomendada: entre 2 e 3 m.
• Orientação horizontal: aproximadamente 180°.
• Orientação vertical: aproximadamente 45°.
• Temporização: de 3 segundos a 30 minutos.
• Sensibilidade luminosa: de 5 a 2000 lux.
• Limitador de campo: incluído.
• Alimentação: 230 V CA ±10%.
• Frequência: 50 Hz.
• Consumo próprio: aproximadamente 1,5 W (8,5 VA).
• Poder de corte: 10 A a 230 V CA, cos φ = 1.
• Deteção de passagem por zero: sim.
• Carga máxima incandescente: 2000 W.
• Carga máxima fluorescente: 1200 VA.
• Carga máxima halogénea 12 V CA: 1200 VA.
• Carga máxima halogénea 230 V CA: 2000 W.
• Carga máxima de baixo consumo: 1200 VA.
• Carga máxima downlight: 1200 VA.
• Carga máxima LED: 400 VA.
• Grau de proteção: IP55 segundo EN 60529.
• Classe de proteção: Classe II em condições corretas de montagem.
• Temperatura de funcionamento: -20 a +40 °C.
• Temperatura de transporte e armazenamento: -20 a +50 °C.
• Ligação: terminais de parafuso.
• Secção do condutor: 1-2,5 mm².
• Dimensões aproximadas: 72 x 80 x 127 mm.
• Peso líquido: 235 g.

Detetor versátil para parede, teto e cantos

O Orbis MULTIMAT OB134212 destaca-se face aos detetores murais convencionais pela variedade de posições em que pode ser instalado. A possibilidade de o utilizar em parede, teto, canto ou esquina facilita a escolha do local que ofereça a melhor cobertura em cada projeto.

A sua deteção de 200°, alcance frontal de até 12 metros, proteção IP55, temporização de até 30 minutos e compatibilidade com LED de até 400 VA oferecem uma solução completa para automatizar a iluminação em habitações, condomínios e espaços profissionais.

Importante: os alcances de 12 e 8 metros correspondem às condições de referência especificadas pela Orbis a 20 °C. A cobertura real pode variar com a temperatura, a altura e a orientação do detetor e com a direção em que as pessoas atravessam os seus feixes de deteção.
