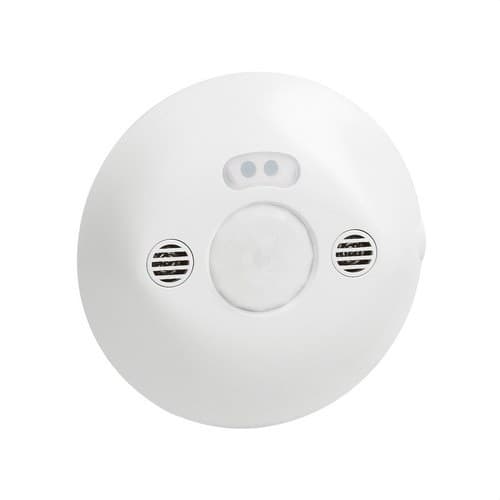

Detector de movimento PIR/US 360º alcance 8m instalação embutida/teto

O detetor de movimento e presença Legrand 048806 é um sensor de teto de dupla tecnologia que combina infravermelhos passivos e ultrassons para controlar automaticamente a iluminação. Oferece uma cobertura de 360 graus e um diâmetro de deteção de até 8 metros a uma altura de instalação de 2,5 metros, proporcionando uma deteção precisa de ocupação em escritórios, salas de reuniões, salas de aula e outros espaços de trabalho.

Graças à combinação de ambas as tecnologias de deteção, o sensor melhora a sensibilidade perante movimentos e presença em situações em que um detetor convencional pode ser menos eficaz. Também monitoriza o nível de iluminação natural para gerir o acendimento das luminárias de acordo com as condições configuradas, contribuindo para otimizar o consumo energético.

Detetor de presença Legrand de dupla tecnologia

A referência 048806 pertence à gama Mosaic da Legrand e utiliza simultaneamente dois sistemas de deteção:

• Infravermelhos passivos: detetam as variações de radiação térmica produzidas pelo movimento de pessoas dentro da zona monitorizada.
• Ultrassons: permitem detetar presença através das variações produzidas nas ondas ultrassónicas dentro do espaço.

A utilização conjunta de ambos os sistemas proporciona uma elevada sensibilidade de deteção e uma cobertura especialmente adequada para espaços de trabalho onde podem ocorrer movimentos de diferente intensidade.

Cobertura de 360 graus e 8 metros de diâmetro

O detetor oferece um ângulo horizontal de deteção de 360 graus. Instalado a uma altura ideal de 2,5 metros, proporciona uma área de deteção circular de até 8 metros de diâmetro.

Segundo os dados técnicos da Legrand, o alcance lateral máximo é de aproximadamente 4 metros e o alcance frontal pode chegar até 6 metros, formando uma zona de deteção total de 8 metros de diâmetro no chão.

Quando são instalados vários detetores no mesmo espaço, a Legrand recomenda uma distância ideal aproximada de 6 metros entre sensores.

Especialmente indicado para escritórios e espaços de trabalho

A Legrand recomenda este detetor para zonas que dispõem de iluminação natural, como escritórios individuais, escritórios open space, salas de reuniões, salas de aula e outros espaços profissionais.

O sensor monitoriza simultaneamente a presença de pessoas e o nível de iluminação ambiente para gerir o circuito de iluminação apenas quando necessário, de acordo com a configuração realizada.

Controlo de iluminação segundo presença e luminosidade

Além de detetar movimento e presença, o Legrand 048806 permite ajustar o limiar de luminosidade que determina o comportamento da iluminação.

A gama de ajuste do nível de luminosidade situa-se entre 5 e 1.275 lux, permitindo adaptar a resposta do detetor a diferentes níveis de iluminação natural.

Desta forma, pode evitar-se o acendimento desnecessário das luminárias quando a quantidade de luz disponível no espaço é suficiente.

Sensibilidade de deteção ajustável

A sensibilidade do detetor pode ser configurada para se adaptar às características específicas do espaço e ao tipo de utilização previsto.

A Legrand contempla o ajuste dos principais parâmetros através de ferramentas de configuração compatíveis, permitindo realizar uma afinação precisa diretamente durante a instalação.

Temporização configurável

O detetor permite configurar o tempo durante o qual a iluminação permanece ligada após a deteção.

Segundo as características técnicas do produto, o tempo mínimo de ligação pode ser ajustado a partir de 5 segundos e o ciclo máximo de funcionamento atinge 59 minutos.

Isto permite adaptar o funcionamento a zonas com diferentes padrões de ocupação, desde áreas de passagem até salas onde os utilizadores permanecem durante períodos prolongados.

Funcionamento automático por ocupação

Em modo de ocupação, o sistema pode gerir automaticamente o acendimento e apagamento da iluminação de acordo com a presença detetada e as condições de luminosidade configuradas.

Esta automatização permite reduzir o tempo durante o qual as luminárias permanecem acesas sem necessidade, especialmente em espaços utilizados de forma intermitente.

Possibilidade de funcionamento em modo ausência

O detetor também pode ser utilizado com um botão compatível para მუშაობar em modo ausência. Nesta configuração, o acendimento é realizado manualmente através do botão e o apagamento pode ser feito manualmente ou automaticamente quando termina o período de ocupação.

A Legrand indica como botão compatível para esta aplicação a referência 077040.

Alimentação a 230 volts com neutro

O Legrand 048806 utiliza uma ligação de 3 condutores com neutro e funciona com uma tensão nominal de 230 volts em corrente alternada.

A frequência de funcionamento admitida situa-se entre 50 e 60 hertz.

O seu consumo elétrico em espera é de aproximadamente 0,8 watts, permitindo manter permanentemente ativas as funções de deteção com um consumo reduzido.

Potência de comutação até 2.000 watts

A ficha técnica atual da Legrand indica uma potência máxima de comutação de 2.000 watts para o dispositivo.

Também especifica uma corrente máxima de arranque de 8,5 amperes. A carga ligada deve ser sempre selecionada respeitando estes valores e as características particulares da tecnologia de iluminação utilizada.

Instalação embutida em teto falso

O detetor foi concebido principalmente para uma instalação embutida no teto. Pode ser fixado diretamente num teto falso através das garras de montagem incluídas.

Também pode ser instalado numa caixa Batibox de 50 milímetros de profundidade, oferecendo diferentes opções para o integrar no sistema de instalação do edifício.

Possibilidade de montagem à superfície

Embora o produto tenha sido concebido principalmente para montagem embutida, a Legrand permite realizar uma instalação à superfície no teto através do acessório específico referência 048875.

Esta possibilidade facilita a utilização do detetor em remodelações ou espaços onde não seja possível realizar uma montagem embutida.

Ligação através de bornes automáticos

O Legrand 048806 dispõe de bornes automáticos para facilitar e agilizar a cablagem durante a instalação.

Este sistema elimina a necessidade de aperto convencional por parafusos nas ligações do detetor e proporciona uma ligação rápida e segura quando são utilizados os condutores adequados.

Configuração através de ferramenta Legrand

Os parâmetros do detetor podem ser ajustados com precisão através da ferramenta de configuração Legrand referência 088240.

Esta possibilidade permite adaptar no próprio local de instalação fatores como a sensibilidade e o nível de luminosidade para obter uma resposta mais adequada às dimensões, condições ambientais e forma de utilização de cada espaço.

Proteção IP20 para interiores

O detetor apresenta um grau de proteção IP20 e destina-se principalmente a instalações interiores em ambientes secos.

A sua temperatura ambiente de funcionamento situa-se entre -5 e 45 graus Celsius, permitindo a sua utilização nas condições habituais de escritórios, centros educativos, salas de reuniões e outros edifícios interiores.

Caixa branca em material termoplástico

O corpo do sensor é fabricado em material termoplástico de cor branca, com acabamento brilhante e tonalidade semelhante a RAL 9003.

O seu design discreto facilita a integração visual em tetos brancos habituais em escritórios, espaços comerciais e áreas terciárias.

Características técnicas do Legrand 048806

• Marca: Legrand.
• Gama: Mosaic.
• Referência: 048806.
• Código EAN: 3245060488062.
• Tipo de produto: detetor de movimento e presença para iluminação.
• Tecnologia de deteção: infravermelhos passivos e ultrassons.
• Ângulo de deteção: 360 graus.
• Diâmetro de cobertura: 8 metros.
• Altura ideal de instalação: 2,5 metros.
• Alcance lateral máximo: 4 metros.
• Alcance frontal máximo: 6 metros.
• Distância ideal entre detetores: 6 metros.
• Controlo segundo o nível de luz natural: sim.
• Sensibilidade regulável: sim.
• Limiar de luminosidade regulável: entre 5 e 1.275 lux.
• Tempo mínimo de ligação: 5 segundos.
• Tempo máximo de funcionamento configurado: 59 minutos.
• Tensão nominal: 230 volts em corrente alternada.
• Frequência: entre 50 e 60 hertz.
• Tipo de ligação: 3 condutores com neutro.
• Potência máxima de comutação: 2.000 watts.
• Corrente máxima de arranque: 8,5 amperes.
• Consumo em espera: 0,8 watts.
• Ligação elétrica: bornes automáticos.
• Tipo de montagem: embutido no teto.
• Fixação direta em teto falso: sim, através de garras incluídas.
• Instalação em caixa: compatível com caixa Batibox de 50 milímetros de profundidade.
• Montagem à superfície: possível com acessório Legrand 048875.
• Grau de proteção: IP20.
• Temperatura ambiente de funcionamento: entre -5 e 45 graus Celsius.
• Material: termoplástico.
• Cor: branco.
• Cor semelhante: RAL 9003.
• Funcionamento remoto: sim.
• Ferramenta de configuração compatível: Legrand 088240.
• Modo ausência através de botão: sim.
• Botão compatível indicado pela Legrand: referência 077040.

Deteção precisa para automatizar a iluminação

O Legrand 048806 combina infravermelhos passivos e ultrassons para proporcionar uma deteção de presença de 360 graus em espaços de até 8 metros de diâmetro. A dupla tecnologia permite melhorar a deteção em escritórios, salas de reuniões, salas de aula e espaços abertos onde se pretende automatizar a iluminação de forma fiável.

A sua regulação de sensibilidade e luminosidade, temporização configurável, baixo consumo em espera, ligação através de bornes automáticos e diferentes opções de montagem permitem adaptar o detetor às necessidades específicas de cada instalação e aproveitar a iluminação natural disponível para reduzir acendimentos desnecessários.
