Detetor de movimento ORBIMAT DET.REGBL.: 0 6M 1,2M ALT.200° 5-2000 LUX 230V TEMPORIZAÇÃO:

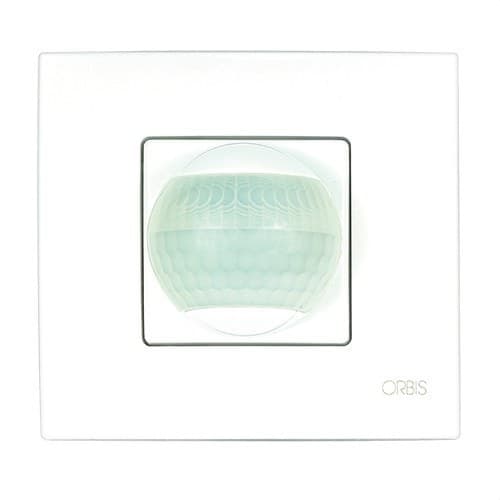

O detector de movimento Orbis ORBIMAT, referência OB132612, é um sensor PIR embutido concebido para automatizar o acendimento e o apagamento da iluminação em espaços interiores. Instala-se numa caixa de mecanismo universal de 65 x 65 mm e oferece um ângulo de deteção de 200°, com um alcance regulável até 6 metros e uma altura de instalação recomendada entre 0,8 e 1,5 metros.

ORBIMAT permite substituir um interruptor convencional por um sistema automático de deteção sem necessidade de realizar grandes modificações na instalação. Incorpora regulação de temporização e luminosidade, função de impulso, comando manual de três posições, possibilidade de ligar botões adicionais e relé com comutação por passagem por zero para trabalhar com diferentes tecnologias de iluminação.

Deteção PIR com cobertura de 200°

O Orbis ORBIMAT utiliza dois sensores PIR para detetar as variações de radiação infravermelha produzidas por pessoas e outras fontes de calor em movimento. O seu campo de deteção alcança até 6 metros e pode ser regulado para se adaptar às dimensões da divisão.

O ângulo de deteção de 200° proporciona uma cobertura ampla a partir de uma posição mural, pelo que é especialmente adequado para entradas, corredores, distribuidores, cabines sanitárias e outras zonas interiores de passagem.

Instalação embutida em caixa de mecanismo universal

ORBIMAT foi concebido para montagem na parede dentro de uma caixa de mecanismo universal de 65 x 65 mm. Esta configuração permite substituir determinados interruptores manuais existentes por um detetor automático, aproveitando a localização da caixa instalada.

A Orbis estabelece uma altura de montagem compreendida entre 0,8 e 1,5 metros. A posição final deve ser escolhida tendo em conta que os sensores PIR detetam com maior eficácia os movimentos que cruzam transversalmente os feixes de deteção.

Alcance regulável até 6 metros

O campo de deteção pode ser ajustado entre 0 e 6 metros. Esta regulação permite limitar a zona supervisionada para evitar ativações provocadas por movimentos fora da área que se pretende controlar.

O alcance indicado corresponde às condições de referência do fabricante e pode variar em função da temperatura ambiente, da orientação, da altura de instalação e do sentido de deslocação das pessoas.

Temporização de 30 segundos a 20 minutos

O tempo de desligamento pode ser regulado desde 30 segundos até aproximadamente 20 minutos. Além disso, o detetor dispõe de uma função específica de pulso que mantém a saída ligada durante 1 segundo e posteriormente permanece 4 segundos sem deteção.

Esta variedade de tempos facilita a sua adaptação tanto a zonas de trânsito rápido como a espaços onde interessa manter a iluminação acesa durante vários minutos após detetar movimento.

Regulação de luminosidade de 5 a 2000 lux

O sensor crepuscular integrado permite ajustar o limiar de atuação entre 5 e 2000 lux. Em funcionamento automático, o ORBIMAT pode ser configurado para que a iluminação apenas se ligue quando deteta movimento e o nível de luz ambiente se encontra abaixo do valor selecionado.

Desta forma reduzem-se os acendimentos desnecessários durante as horas em que existe iluminação natural suficiente.

Três modos de funcionamento manual

O mecanismo incorpora um seletor manual oculto com três posições que permite escolher o comportamento do circuito de acordo com as necessidades de cada momento:

• Automático: a iluminação é controlada por deteção de movimento e pelo nível de luminosidade selecionado.
• Ligado permanente: mantém a carga ligada independentemente da deteção.
• Desligado permanente: mantém a carga desligada.

Estas opções são úteis para tarefas de manutenção, limpeza ou situações pontuais em que se pretende anular temporariamente o funcionamento automático.

Compatível com botões adicionais

ORBIMAT permite ligar botões externos para ativar manualmente uma nova temporização. Esta função torna possível utilizar o detetor também como temporizador de escada, combinando o acionamento automático por presença com pontos de ativação manual adicionais.

Os botões externos podem incorporar sinalização por néon ou LED, desde que seja respeitado o limite indicado pela Orbis, inferior a 1 mA a 230 V.

Comutação por passagem por zero

O detetor incorpora um relé com deteção de passagem por zero. Esta tecnologia realiza a comutação perto da passagem por zero da onda de tensão, ajudando a reduzir os esforços elétricos produzidos ao ligar determinadas cargas eletrónicas.

Esta característica melhora a sua adaptação a tecnologias como iluminação LED, fluorescente ou de baixo consumo dentro dos limites de potência especificados pelo fabricante.

Capacidade de comutação de 6 A

O ORBIMAT dispõe de um circuito de saída com um poder de corte de 6 A a 230 V CA com cos φ = 1. A carga máxima admissível depende do tipo de iluminação ligada.

• Lâmpadas incandescentes: até 1300 W.
• Fluorescentes: até 1300 VA.
• Halogéneas de baixa tensão a 12 V CA: até 1300 VA.
• Halogéneas a 230 V CA: até 1300 W.
• Lâmpadas de baixo consumo: até 1300 VA.
• Downlights: até 1300 VA.
• Iluminação LED: até 500 VA.

Indicador LED de estado

O mecanismo incorpora um piloto LED que facilita a verificação do estado do detetor. A sinalização permite identificar situações como deteção de movimento ou condições de luminosidade superiores ao nível configurado.

Compensação de temperatura

ORBIMAT integra um compensador de temperatura destinado a manter um comportamento estável do sistema de deteção. Tal como acontece com os detetores PIR, a sensibilidade pode ser reduzida quando a temperatura da pessoa ou objeto detetado se aproxima muito da temperatura ambiente.

Bornes de ligação rápida

A ligação elétrica é realizada através de bornes rápidos sem parafuso. O detetor admite condutores rígidos ou flexíveis com secções compreendidas entre 0,75 e 1,5 mm², com um comprimento de descarnagem indicado de 7 mm.

Características técnicas do Orbis ORBIMAT OB132612

• Marca: Orbis.
• Referência: OB132612.
• Modelo: ORBIMAT.
• Tipo: detetor de movimento para controlo de iluminação.
• Tecnologia de deteção: PIR.
• Número de sensores: 2.
• Número de circuitos: 1.
• Instalação: embutida na parede.
• Caixa compatível: caixa de mecanismo universal de 65 x 65 mm.
• Altura de instalação: entre 0,8 e 1,5 m.
• Ângulo de deteção: 200°.
• Campo de deteção: regulável entre 0 e 6 m.
• Temporização: de 30 segundos a 20 minutos.
• Função pulso: 1 s ON / 4 s OFF.
• Sensibilidade luminosa: de 5 a 2000 lux.
• Modos manuais: automático, ligado permanente e desligado permanente.
• Botões externos: sim.
• Botões externos luminosos: compatíveis com consumo inferior a 1 mA a 230 V.
• Alimentação: 230 V CA ±10%.
• Frequência: 50/60 Hz.
• Poder de corte: 6 A a 230 V CA, cos φ = 1.
• Deteção de passagem por zero: sim.
• Consumo próprio: 0,9 W, aproximadamente 6,5 VA.
• Carga máxima incandescente: 1300 W.
• Carga máxima fluorescente: 1300 VA.
• Carga máxima halogénea 12 V CA: 1300 VA.
• Carga máxima halogénea 230 V CA: 1300 W.
• Carga máxima baixo consumo: 1300 VA.
• Carga máxima downlights: 1300 VA.
• Carga máxima LED: 500 VA.
• Grau de proteção: IP20 segundo EN 60529.
• Classe de proteção: Classe II em condições corretas de montagem.
• Temperatura de funcionamento: 0 a 40 °C.
• Temperatura de transporte e armazenamento: -10 a 50 °C.
• Ligação: bornes rápidos sem parafuso.
• Secção do condutor: 0,75-1,5 mm², rígido ou flexível.
• Comprimento de descarnagem: 7 mm.
• Dimensões exteriores: 93 x 86 x 66,5 mm.
• Peso líquido: 140 g.

Aplicações do detetor ORBIMAT

O formato embutido e a possibilidade de substituir um interruptor convencional tornam o ORBIMAT uma solução especialmente prática para automatizar a iluminação em diferentes espaços interiores:

• Entradas e acessos.
• Corredores de habitações.
• Escadas e zonas comuns.
• Instalações sanitárias e cabines.
• Arrumos e divisões auxiliares.
• Hotéis e edifícios públicos.
• Espaços comerciais e escritórios.

Detetor e temporizador de escada num único mecanismo

O Orbis ORBIMAT OB132612 combina deteção automática de movimento, controlo crepuscular e temporização num mecanismo preparado para substituir determinados interruptores convencionais. O seu alcance ajustável até 6 metros e a sua cobertura de 200° permitem adaptar a deteção a diferentes zonas interiores.

A possibilidade de incorporar botões adicionais, o modo manual de três posições e a função de pulso ampliam as suas possibilidades de utilização, enquanto a comutação por passagem por zero permite trabalhar com iluminação LED até 500 VA e outras tecnologias compatíveis.

Importante: o ORBIMAT dispõe de proteção IP20 e destina-se a instalações interiores. A sua montagem e ligação devem ser realizadas seguindo as instruções da Orbis e respeitando as cargas máximas indicadas para cada tecnologia de iluminação.
