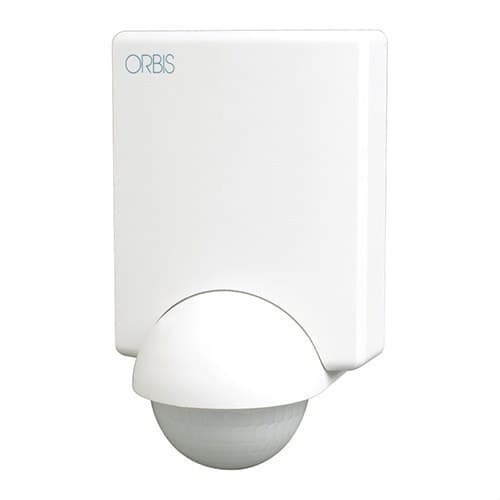

Detetor de movimento PROXIMAT SB.PAREDE 12M FT.15M(7,5+7,5)LAT.240° 5-2000 LUX TEMPORIZAÇÃO:

O detector de movimento Orbis PROXIMAT, referência OB132312, é um sensor infravermelho PIR concebido para automatizar circuitos de iluminação através da deteção de pessoas em zonas de passagem. Instala-se em superfície sobre parede e oferece um amplo ângulo de deteção de 240°, com um alcance frontal de até 12 metros e uma cobertura lateral total de até 15 metros a 20 °C.

A sua cabeça pode ser rodada horizontalmente até 180° para orientar o campo de deteção para a zona desejada. Além disso, permite regular a temporização entre 10 segundos e 10 minutos, ajustar o nível de luminosidade entre 5 e 2000 lux e modificar a sensibilidade do detetor. O seu grau de proteção IP45 facilita a utilização tanto em espaços interiores como em locais exteriores adequados.

Amplo campo de deteção de 240°

O Orbis PROXIMAT oferece um ângulo de deteção de 240°, especialmente indicado para controlar zonas amplas a partir de uma instalação mural. A uma altura aproximada de 2,5 metros e com uma temperatura ambiente de 20 °C, alcança até 12 metros na direção frontal e 15 metros de cobertura lateral.

A cobertura lateral estende-se aproximadamente 7,5 metros para cada lado do detetor. O desempenho efetivo pode variar consoante a temperatura ambiente, a altura de instalação, a orientação do sensor e a direção em que a pessoa atravessa os feixes de deteção.

Cabeça orientável até 180°

A cabeça detetora pode ser rodada horizontalmente até 180°, permitindo deslocar a zona de captação para a área concreta que se pretende supervisionar. Esta característica facilita a adaptação a entradas, corredores, fachadas, patamares, alpendres e outras configurações onde o detetor não pode ser instalado diretamente em frente à zona de passagem.

A Orbis recomenda uma altura de montagem situada entre 2 e 3 metros para obter uma deteção adequada.

Instalação em parede, esquina ou canto

O PROXIMAT foi concebido para montagem em superfície e pode ser instalado sobre uma parede lisa, em esquina ou em canto. O fabricante inclui acessórios de fixação específicos para facilitar estas configurações.

Esta versatilidade permite adaptar o detetor a diferentes geometrias de edifícios e orientar corretamente o seu campo de deteção sem recorrer a suportes adicionais.

Temporização regulável de 10 segundos a 10 minutos

O tempo durante o qual o circuito permanece ligado após detetar movimento pode ser ajustado desde aproximadamente 10 segundos até 10 minutos.

Um período curto é adequado para zonas de trânsito rápido, enquanto tempos superiores permitem manter a iluminação ativa em entradas, escadas, corredores ou zonas onde os utilizadores permanecem durante mais tempo.

Uma vez terminada a temporização, o detetor dispõe de um breve período de inatividade de aproximadamente 3 segundos antes de voltar a iniciar a deteção.

Regulação de luminosidade entre 5 e 2000 lux

O PROXIMAT incorpora sensor crepuscular regulável entre 5 e 2000 lux. Esta função permite determinar o nível de iluminação ambiente abaixo do qual o circuito deve ser ativado quando é detetado movimento.

Pode ser configurado para funcionar principalmente durante a noite ou em situações de pouca luz, evitando ligações desnecessárias quando a iluminação natural é suficiente.

Sensibilidade de deteção ajustável

Além do ajuste de tempo e luminosidade, o detetor dispõe de um seletor específico para modificar a sensibilidade de captação. Desta forma, é possível adaptar o comportamento do sensor às dimensões e características da área controlada.

A sensibilidade de qualquer detetor PIR pode ser reduzida quando a temperatura ambiente se aproxima da temperatura corporal, circunstância que deve ser tida em conta ao avaliar o alcance real em determinadas condições.

Limitadores para personalizar a área de deteção

O PROXIMAT é fornecido com dois limitadores de campo que permitem bloquear setores concretos da lente. Os elementos podem ser adaptados para evitar a deteção em determinadas direções e reduzir ativações provocadas fora da zona que se pretende controlar.

Esta possibilidade é especialmente útil quando o detetor é instalado perto de zonas de circulação alheias à instalação, portas, janelas ou outros espaços que não devem provocar o acendimento.

Relé com comutação por passagem por zero

O detetor incorpora relé com comutação por passagem por zero, tecnologia destinada a melhorar a manobra de determinadas cargas eletrónicas como luminárias LED, fluorescentes e lâmpadas de baixo consumo.

O contacto oferece um poder de corte de 10 A a 230 V CA com cos φ = 1.

Capacidade para diferentes tecnologias de iluminação

A Orbis estabelece diferentes cargas máximas recomendadas em função da tecnologia ligada ao detetor.

• Lâmpadas incandescentes: até 2000 W.
• Lâmpadas fluorescentes: até 1300 VA.
• Halogéneas de baixa tensão: até 1300 VA.
• Halogéneas a 230 V: até 2000 W.
• Lâmpadas de baixo consumo: até 1300 VA.
• Iluminação LED: até 500 VA.

Indicador LED de estado

O PROXIMAT incorpora um indicador LED que se ilumina quando o dispositivo deteta movimento. Este sinal facilita a verificação do funcionamento durante a instalação e o ajuste da zona de cobertura.

Proteção IP45

O detetor dispõe de grau de proteção IP45 segundo a EN 60529, oferecendo proteção contra a entrada de corpos sólidos e contra jatos de água dentro das condições estabelecidas por essa classificação.

A sua temperatura de funcionamento situa-se entre -10 e +40 °C, pelo que pode ser utilizado em diferentes aplicações residenciais, comunitárias e profissionais.

Aplicações do detetor Orbis PROXIMAT

O seu amplo alcance e a possibilidade de orientação fazem com que o PROXIMAT seja adequado para automatizar a iluminação em numerosas zonas de passagem.

• Entradas e acessos a edifícios.
• Escadas e patamares.
• Corredores e passagens.
• Alpendres e arcadas.
• Fachadas e acessos exteriores protegidos.
• Garagens e zonas comunitárias.
• Espaços comerciais e escritórios.
• Edifícios públicos.
• Instalações industriais e agrícolas compatíveis.

Características técnicas do Orbis PROXIMAT OB132312

• Marca: Orbis.
• Referência: OB132312.
• Modelo: PROXIMAT.
• Tipo: detetor de movimento para iluminação.
• Tecnologia: deteção infravermelha PIR.
• Montagem: superfície sobre parede, esquina ou canto.
• Ângulo de deteção: 240°.
• Rotação horizontal da cabeça: 180°.
• Alcance frontal: até 12 m a 20 °C.
• Alcance lateral: até 15 m a 20 °C, aproximadamente 7,5 + 7,5 m.
• Altura de referência para o campo de deteção: 2,5 m.
• Altura de montagem recomendada: entre 2 e 3 m.
• Temporização: aproximadamente de 10 s a 10 min.
• Função impulso: disponível conforme a configuração da gama.
• Sensibilidade luminosa: regulável de 5 a 2000 lux.
• Sensibilidade de deteção: regulável.
• Limitadores do campo de deteção: 2 incluídos.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Poder de corte: 10 A a 230 V CA, cos φ = 1.
• Relé de passagem por zero: sim.
• Consumo próprio: aproximadamente 1 W (8 VA).
• Carga máxima incandescente: 2000 W.
• Carga máxima fluorescente: 1300 VA.
• Carga máxima halogénea de baixa tensão: 1300 VA.
• Carga máxima halogénea 230 V: 2000 W.
• Carga máxima de baixo consumo: 1300 VA.
• Carga máxima LED: 500 VA.
• Indicador LED de deteção: sim.
• Grau de proteção: IP45.
• Temperatura de funcionamento: -10 a +40 °C.

Automatização de iluminação com grande cobertura

O Orbis PROXIMAT OB132312 destaca-se por combinar um amplo campo de deteção de 240° com até 12 metros de alcance frontal e 15 metros de cobertura lateral. A orientação horizontal da cabeça e os limitadores incluídos permitem adaptar a zona vigiada às características concretas de cada instalação.

A temporização ajustável, o sensor crepuscular de 5 a 2000 lux e a compatibilidade com cargas LED de até 500 VA permitem automatizar a iluminação de acessos e zonas de passagem, evitando manter as luminárias acesas quando não são necessárias.

Importante: o alcance indicado é obtido nas condições de referência estabelecidas pela Orbis e pode variar com a temperatura, a altura, a orientação e o sentido do deslocamento. A instalação elétrica deve ser realizada seguindo as instruções do fabricante e respeitando as cargas máximas indicadas.
