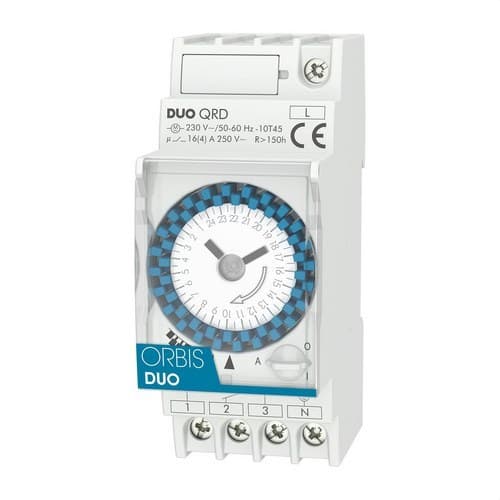

Interruptor horário analógico 2 MOD.DUO QRD 230V

O interruptor horário analógico Orbis DUO QRD, referência OB292032, é um programador eletromecânico modular concebido para automatizar o ligar e desligar diário de circuitos elétricos. Funciona a 230 V, incorpora um mostrador frontal de 24 horas com intervalos mínimos de programação de 30 minutos e dispõe de uma reserva de marcha superior a 150 horas para manter o funcionamento do relógio durante cortes de alimentação.

O seu formato de 2 módulos permite instalá-lo diretamente em calha DIN de 35 mm dentro do quadro elétrico. O DUO QRD incorpora um contacto comutado de 16(4) A a 250 V CA, bateria recarregável substituível e seletor manual de três posições para escolher entre funcionamento automático, ligado permanente e desligado permanente.

Programação diária através de mostrador de 24 horas

O Orbis DUO QRD utiliza um mostrador analógico de programação diária que permite visualizar facilmente os períodos de funcionamento configurados. O ciclo definido repete-se a cada 24 horas, sendo especialmente prático para equipamentos que devem funcionar todos os dias seguindo o mesmo horário.

O mostrador dispõe de 48 patilhas e cada uma representa um intervalo de 30 minutos. Desta forma, podem ser programados diferentes períodos de ligação e desligação ao longo do dia sem necessidade de utilizar ecrãs, menus digitais ou aplicações.

Manobra mínima de 30 minutos

A duração mínima de cada período programável é de 30 minutos. A programação realiza-se deslocando as patilhas do mostrador correspondentes às faixas em que se pretende manter o circuito ativado.

Este sistema mecânico facilita uma configuração rápida e visual, especialmente adequada para iluminação, bombas, aquecimento, depuradoras e outros equipamentos que não requerem manobras de poucos minutos ou segundos.

Reserva de marcha superior a 150 horas

A versão QRD incorpora uma bateria recarregável que proporciona uma reserva de marcha superior a 150 horas. Graças a ela, o mecanismo horário pode continuar a avançar mesmo que ocorra uma interrupção temporária do fornecimento elétrico.

Esta característica evita que o relógio perca imediatamente a hora perante um corte de rede e permite conservar o ciclo horário configurado. A bateria é substituível seguindo o procedimento estabelecido pela Orbis.

Seletor manual de três posições

A frente incorpora um comando manual que permite selecionar diretamente um de três modos de funcionamento:

• I - Ligado permanente: mantém o contacto de saída ligado independentemente da programação.
• 0 - Desligado permanente: mantém o circuito desligado.
• A - Automático: o circuito funciona de acordo com os horários definidos no mostrador.

Esta função permite anular temporariamente o programa para trabalhos de manutenção, períodos de férias, testes ou qualquer situação em que seja necessário controlar manualmente a carga.

Contacto comutado de 16(4) A

O DUO QRD dispõe de um contacto comutado livre de potencial com um poder de corte de 16(4) A a 250 V CA. Isto permite utilizar os seus contactos normalmente aberto e normalmente fechado conforme as necessidades do circuito de controlo.

A capacidade máxima depende do tipo de recetor ligado, pelo que devem ser respeitadas as cargas recomendadas pela Orbis.

• Lâmpadas incandescentes: até 3000 W.
• Lâmpadas fluorescentes: até 1200 VA.
• Halogéneas de baixa tensão a 12 V CA: até 2000 VA.
• Halogéneas a 230 V CA: até 3000 W.
• Lâmpadas de baixo consumo: até 900 VA.
• Iluminação LED: até 200 VA.

Formato compacto de 2 módulos DIN

O programador foi concebido para montagem em perfil simétrico de 35 mm conforme EN 60715. Ocupa 2 módulos DIN, equivalentes a 35 mm de largura, facilitando a sua integração juntamente com disjuntores magnetotérmicos, diferenciais e outros elementos de comando e proteção do quadro elétrico.

As suas dimensões exteriores são aproximadamente 35 x 88 x 65 mm. A ligação é realizada através de bornes para condutores até 4 mm².

Mostrador frontal de fácil leitura

Ao contrário de outros programadores analógicos com mostrador lateral, a gama DUO utiliza um mostrador frontal que permite consultar rapidamente a hora e os períodos programados mesmo depois de instalar o dispositivo no quadro.

A tampa transparente protege os elementos de programação e ajuda a evitar alterações involuntárias das patilhas durante a utilização habitual.

Precisão do mecanismo horário

A Orbis especifica para o mecanismo uma precisão de marcha de até ±1 segundo por dia a uma temperatura de referência de 23 °C. Para o mostrador diário, a precisão de manobra indicada é de aproximadamente ±5 minutos.

O consumo próprio do interruptor horário é igual ou inferior a 0,5 W, pelo que a energia necessária para manter o mecanismo operativo é reduzida.

Proteção IP20 e Classe II

O DUO QRD dispõe de grau de proteção IP20 segundo EN 60529 e Classe II em condições corretas de montagem. Destina-se a ser instalado dentro de um quadro elétrico que impeça o acesso aos bornes após a conclusão da instalação.

A sua temperatura de funcionamento situa-se entre -10 e +45 °C. A Orbis recomenda ainda evitar a instalação imediata junto de cargas fortemente indutivas, como contactores ou transformadores, que possam gerar campos eletromagnéticos intensos.

Aplicações do Orbis DUO QRD

A sua programação diária e o seu contacto comutado permitem utilizar este interruptor horário para automatizar numerosos equipamentos domésticos, comerciais e profissionais.

• Depuradoras de piscinas.
• Iluminação interior e exterior.
• Montras e letreiros luminosos.
• Sistemas de aquecimento.
• Bombas de água.
• Sistemas de rega.
• Equipamentos elétricos em habitações e condomínios.
• Instalações comerciais e industriais compatíveis.

Características técnicas do Orbis DUO QRD OB292032

• Marca: Orbis.
• Referência: OB292032.
• Modelo: DUO QRD.
• Tipo: interruptor horário analógico modular.
• Programação: diária.
• Mostrador: 24 horas.
• Número de patilhas: 48.
• Manobra mínima: 30 minutos.
• Alimentação: 230 V CA.
• Frequência: 50-60 Hz.
• Contacto: comutado.
• Poder de corte: 16(4) A a 250 V CA.
• Reserva de marcha: superior a 150 horas.
• Bateria: recarregável e substituível.
• Precisão de marcha: ≤ ±1 s/dia a 23 °C.
• Precisão de manobra: aproximadamente ±5 min com mostrador diário.
• Consumo próprio: ≤0,5 W.
• Comando manual: ligado permanente / automático / desligado permanente.
• Carga máxima incandescente: 3000 W.
• Carga máxima fluorescente: 1200 VA.
• Carga máxima halogénea 12 V CA: 2000 VA.
• Carga máxima halogénea 230 V CA: 3000 W.
• Carga máxima baixo consumo: 900 VA.
• Carga máxima LED: 200 VA.
• Montagem: calha DIN de 35 mm segundo EN 60715.
• Largura: 2 módulos DIN, 35 mm.
• Dimensões aproximadas: 35 x 88 x 65 mm.
• Secção máxima do condutor: 4 mm².
• Grau de proteção: IP20 segundo EN 60529.
• Classe de proteção: Classe II com montagem correta.
• Tensão de impulso atribuída: 4 kV.
• Temperatura de funcionamento: -10 a +45 °C.

Programação diária simples e resistente a cortes elétricos

O Orbis DUO QRD OB292032 oferece uma solução simples para automatizar circuitos que repetem diariamente o mesmo horário. O mostrador frontal facilita tanto a programação como a consulta visual, enquanto os seus intervalos de 30 minutos são adequados para numerosas aplicações domésticas e profissionais.

A sua reserva superior a 150 horas, bateria recarregável substituível, contacto comutado de 16(4) A e formato compacto de dois módulos DIN completam um programador especialmente indicado para instalações onde se procura um controlo horário analógico fácil de configurar e capaz de manter o relógio perante interrupções temporárias de alimentação.

Importante: a carga ligada deve respeitar os limites estabelecidos pela Orbis para cada tipo de recetor. A montagem deve ser realizada dentro de um quadro elétrico por pessoal qualificado e seguindo as instruções de instalação e ligação do fabricante.
