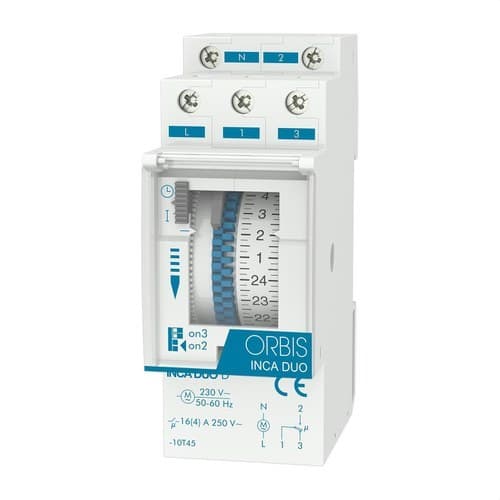

Interruptor horário analógico INCA DUO D 230V

O interruptor horário analógico Orbis INCA DUO D, referência OB330132, é um programador eletromecânico modular concebido para automatizar o ligar e desligar diário de circuitos elétricos. Funciona a 230 V, dispõe de um mostrador de 24 horas com intervalos mínimos de programação de 15 minutos e conta com um contacto comutado livre de potencial de 16(4) A a 250 V CA.

O seu formato de 2 módulos permite instalá-lo diretamente em calha DIN em quadros elétricos. A programação é realizada de forma simples, deslocando os cavaletes do mostrador lateral, pelo que é especialmente adequado para iluminação, aquecimento, bombas de água, sistemas de rega e outros equipamentos que devam repetir diariamente o mesmo horário.

Programação diária de 24 horas

O Orbis INCA DUO D incorpora um mostrador de programação diária que completa um ciclo a cada 24 horas. O horário definido repete-se automaticamente todos os dias enquanto o dispositivo permanecer em funcionamento automático.

O mostrador dispõe de 96 cavaletes, proporcionando uma resolução de 15 minutos. Isto permite estabelecer diferentes períodos de ligação e desligamento ao longo do dia sem necessidade de utilizar menus digitais, aplicações ou equipamentos externos.

Manobra mínima de 15 minutos

Cada cavalete representa um intervalo de 15 minutos, que constitui o tempo mínimo de manobra do programador. Esta resolução é adequada para numerosas aplicações domésticas e profissionais onde os equipamentos devem funcionar por faixas horárias.

A precisão de manobra indicada pela Orbis para a versão diária é de aproximadamente ±5 minutos.

Contacto comutado livre de potencial

O INCA DUO D dispõe de uma saída com contacto comutado normalmente aberto e normalmente fechado. Por se tratar de um contacto livre de potencial, oferece flexibilidade para o integrar em diferentes circuitos de comando e controlo.

O seu poder de corte é de 16(4) A a 250 V CA, devendo respeitar-se sempre as cargas máximas estabelecidas pela Orbis consoante o tipo de recetor ligado.

Compatível com diferentes tipos de iluminação

Além de equipamentos de comando e automatização compatíveis, o INCA DUO D pode controlar diferentes tecnologias de iluminação dentro dos limites indicados pelo fabricante:

• Lâmpadas incandescentes: até 3000 W.
• Lâmpadas fluorescentes: até 1200 VA.
• Halogéneas de baixa tensão a 12 V CA: até 2000 VA.
• Halogéneas a 230 V CA: até 3000 W.
• Lâmpadas de baixo consumo: até 1000 VA.
• Downlights: até 900 VA.
• Iluminação LED: até 100 VA.

Versão diária sem reserva de marcha

A referência OB330132 corresponde especificamente à versão INCA DUO D sem reserva de marcha. Por isso, o equipamento não incorpora bateria para manter o avanço do relógio quando desaparece a alimentação elétrica.

A programação definida através dos cavaletes permanece fisicamente configurada, mas após um corte de alimentação pode ser necessário voltar a ajustar a hora atual do programador.

Formato compacto de 2 módulos DIN

O INCA DUO D ocupa apenas 2 módulos DIN, equivalentes a 35 mm de largura. As suas dimensões exteriores são aproximadamente 35 x 90 x 66 mm, facilitando a sua integração junto de disjuntores magnetotérmicos, diferenciais, contactores e outros mecanismos instalados no quadro.

A montagem realiza-se em calha DIN e a ligação elétrica através de terminais de parafuso. Admite condutores até 4 mm² e a Orbis especifica um binário máximo de aperto de 0,8 Nm.

Baixo consumo próprio

O mecanismo apresenta um consumo próprio de aproximadamente 0,5 W, equivalente a 0,6 VA. Desta forma, o consumo necessário para manter o programador operativo é reduzido.

Precisão através de mecanismo de quartzo

O INCA DUO utiliza tecnologia de quartzo e oferece uma precisão de marcha de ±1 segundo a cada 24 horas a uma temperatura de referência de 23 °C. Isto permite manter uma programação diária estável em condições normais de funcionamento enquanto o equipamento recebe alimentação.

Proteção IP20 para instalação em quadro

O programador dispõe de grau de proteção IP20 conforme EN 60529 e Classe II em condições corretas de montagem. Foi concebido para ser instalado dentro de quadros elétricos protegidos contra a água e contra o acesso direto às partes ativas.

A sua gama de temperatura de funcionamento situa-se entre -10 e +45 °C, enquanto para transporte e armazenamento admite temperaturas entre -20 e +60 °C.

Aplicações do Orbis INCA DUO D

A programação diária e o contacto comutado permitem utilizar este interruptor horário numa ampla variedade de instalações:

• Iluminação exterior.
• Montras e letreiros luminosos.
• Sistemas de aquecimento.
• Bombas de água.
• Sistemas de rega.
• Equipamentos de alimentação automática.
• Instalações em habitações e condomínios.
• Comércios, escritórios e edifícios públicos.
• Aplicações agrícolas e industriais compatíveis.

Características técnicas do Orbis INCA DUO D OB330132

• Marca: Orbis.
• Referência: OB330132.
• Modelo: INCA DUO D.
• Tipo: interruptor horário analógico modular.
• Programação: diária.
• Mostrador: 24 horas.
• Número de cavaletes: 96.
• Tempo mínimo de manobra: 15 minutos.
• Precisão de manobra: ±5 minutos.
• Alimentação: 230 V CA ±10%.
• Frequência: 50-60 Hz.
• Reserva de marcha: não.
• Tipo de contacto: comutado NA/NC livre de potencial.
• Poder de corte: 16(4) A a 250 V CA.
• Precisão de marcha: ±1 s/24 h a 23 °C.
• Consumo próprio: 0,6 VA, aproximadamente 0,5 W.
• Carga máxima incandescente: 3000 W.
• Carga máxima fluorescente: 1200 VA.
• Carga máxima halogénea 12 V CA: 2000 VA.
• Carga máxima halogénea 230 V CA: 3000 W.
• Carga máxima baixo consumo: 1000 VA.
• Carga máxima downlights: 900 VA.
• Carga máxima LED: 100 VA.
• Montagem: calha DIN.
• Número de módulos: 2.
• Largura: 35 mm.
• Dimensões aproximadas: 35 x 90 x 66 mm.
• Peso líquido: 98 g.
• Ligação: terminais de parafuso.
• Secção máxima do condutor: 4 mm².
• Binário máximo de aperto: 0,8 Nm.
• Grau de proteção: IP20 segundo EN 60529.
• Classe de proteção: Classe II com montagem correta.
• Tensão de impulso atribuída: 4 kV.
• Temperatura de funcionamento: -10 a +45 °C.
• Temperatura de transporte e armazenamento: -20 a +60 °C.

Programação diária simples para quadros elétricos

O Orbis INCA DUO D OB330132 permite automatizar circuitos que seguem o mesmo horário todos os dias através de um sistema analógico fácil de configurar e consultar. Os seus intervalos de 15 minutos oferecem flexibilidade suficiente para estabelecer vários períodos de funcionamento ao longo de uma jornada.

O contacto comutado de 16(4) A, o formato de 2 módulos DIN e a compatibilidade com diferentes tipos de cargas tornam-no numa solução prática para instalações residenciais, comerciais, agrícolas e profissionais.

Importante: esta referência corresponde à versão diária sem reserva de marcha. Se for necessário que o relógio continue a avançar durante cortes de alimentação, a Orbis dispõe da variante INCA DUO QRD com reserva. A carga ligada deve respeitar sempre os limites indicados pelo fabricante.
