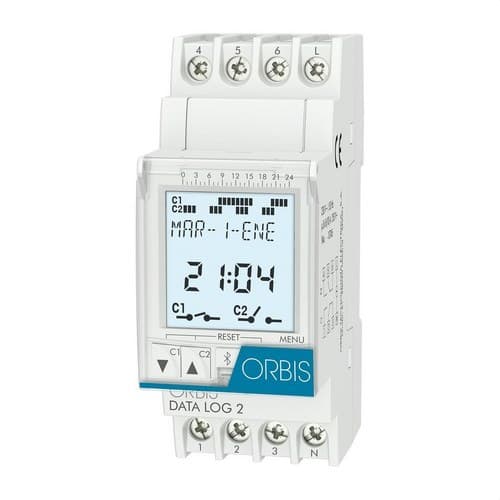

Interruptor horário digital DATA LOG 2 230V

O Orbis DATA LOG 2, referência OB175012, é um interruptor horário digital de 230 V concebido para automatizar dois circuitos elétricos de forma independente através de programações diárias, semanais, por impulsos ou por ciclos. Dispõe de 40 programas, dois contactos comutados até 16(10) A, ecrã LCD retroiluminado e montagem em calha DIN ocupando apenas 2 módulos.

A sua ampla capacidade de programação permite controlar iluminação, letreiros, montras, fontes, jardins e outros circuitos elétricos com horários definidos. Incorpora ainda comunicação Bluetooth, mudança automática de horário verão-inverno, períodos especiais de férias, contador de horas de funcionamento e uma pilha substituível que mantém o relógio e a programação na ausência de alimentação.

Dois circuitos programáveis de forma independente

O DATA LOG 2 diferencia-se da versão DATA LOG por dispor de dois circuitos de saída. Cada um utiliza um contacto comutado com capacidade até 16(10) A a 250 V CA, permitindo gerir duas cargas ou grupos de cargas a partir de um único dispositivo.

Esta configuração é especialmente prática quando é necessário automatizar dois circuitos com horários diferentes sem instalar dois interruptores horários independentes.

Até 40 programas diários ou semanais

O programador permite armazenar até 40 programas e realizar configurações diárias ou semanais. Assim, é possível definir diferentes horários para cada dia ou estabelecer sequências adaptadas ao funcionamento habitual de uma instalação.

O equipamento oferece uma precisão de programação ao segundo e um relógio controlado por cristal de quartzo com uma precisão especificada de ±1 segundo a cada 24 horas a 23 °C.

Manobras ON/OFF, impulsos e ciclos

Além dos acionamentos e desligamentos convencionais a uma hora determinada, o Orbis DATA LOG 2 permite configurar diferentes tipos de manobra para se adaptar a aplicações de automação mais avançadas.

• Hora fixa ON/OFF: ligar ou desligar às horas programadas.
• Impulsos: manobras com duração configurável entre 1 e 59 segundos.
• Ciclos: funcionamento repetitivo com intervalos de 1 a 59 segundos ou de 1 minuto a 23 horas e 59 minutos.
• Acionamento manual: alteração temporária do estado dos circuitos.
• Acionamento permanente: permite manter uma saída ligada ou desligada independentemente do programa definido.

Quatro períodos especiais de férias

O DATA LOG 2 permite definir até quatro períodos especiais ao longo do ano. Esta função facilita a alteração do funcionamento habitual durante férias, feriados, encerramentos sazonais ou outras datas excecionais sem ter de apagar a programação semanal principal.

Graças a estes períodos especiais, o programador adapta-se melhor a edifícios, lojas, condomínios, escritórios e instalações onde os horários mudam em determinados momentos do ano.

Mudança automática de horário verão-inverno

O equipamento incorpora mudança automática entre horário de verão e inverno configurável por país. Também é possível desativar esta função quando as necessidades da instalação assim o exigirem.

Esta característica evita ter de corrigir manualmente o relógio sempre que ocorre uma mudança horária sazonal.

Programação e gestão via Bluetooth

A gama DATA LOG permite realizar a configuração através de comunicação Bluetooth e dispositivos móveis compatíveis, além de efetuar a programação diretamente a partir dos controlos frontais do equipamento.

A Orbis disponibiliza aplicações para programação e gestão da gama DATA LOG, facilitando a preparação e modificação de horários a partir de um smartphone ou tablet compatível.

Ecrã LCD retroiluminado

O DATA LOG 2 dispõe de um ecrã LCD retroiluminado de grandes dimensões que apresenta a informação necessária para configurar e verificar o funcionamento do dispositivo. O ecrã permite visualizar hora, programação e estado das saídas, além de um cronograma diário.

O formato horário pode ser selecionado entre 12 e 24 horas e a retroiluminação facilita a leitura quando o interruptor horário está instalado dentro de quadros com iluminação reduzida.

Reserva de marcha com pilha CR2032 substituível

O interruptor horário incorpora uma pilha CR2032 de 3 V e 220 mAh substituível. Segundo a ficha técnica da Orbis, a reserva atinge até 5 anos com pilha e sem ligação à rede, enquanto a vida útil da pilha pode chegar a aproximadamente 10 anos quando o equipamento permanece alimentado.

Além disso, se a pilha estiver esgotada ou não estiver instalada, um condensador de alta capacidade permite conservar a programação durante aproximadamente 48 horas sem alimentação elétrica.

Contador de horas de funcionamento

O DATA LOG 2 incorpora contador de horas de funcionamento dos canais, uma funcionalidade útil para conhecer o tempo durante o qual determinadas cargas permaneceram ativas.

Esta informação pode facilitar o planeamento da manutenção de luminárias, equipamentos elétricos ou outros dispositivos controlados pelo programador.

Bloqueio de teclado e tampa selável

Para evitar alterações acidentais ou não autorizadas da configuração, o equipamento dispõe de função de bloqueio do teclado. Também incorpora uma tampa frontal selável para proteger o acesso aos controlos.

Estas características são especialmente úteis em condomínios, edifícios públicos, lojas e instalações profissionais onde o quadro elétrico pode estar acessível a diferentes utilizadores.

Montagem compacta em calha DIN

O Orbis DATA LOG 2 foi concebido para instalação em calha DIN e ocupa apenas 2 módulos. As suas dimensões exteriores são de aproximadamente 35 x 88 x 65 mm, com uma profundidade de inserção aproximada de 60 mm.

A largura reduzida permite integrar dois canais independentes de programação no quadro utilizando menos espaço do que dois programadores individuais.

Capacidade de comutação

Cada um dos dois circuitos dispõe de uma capacidade de comutação de 16(10) A a 250 V CA. A Orbis estabelece diferentes cargas máximas recomendadas em função da tecnologia ligada.

• Lâmpadas incandescentes: até 3000 W.
• Fluorescentes: até 1200 VA.
• Halogéneas de baixa tensão a 12 V: até 2000 VA.
• Halogéneas a 230 V: até 3000 W.
• Lâmpadas de baixo consumo: até 600 VA.
• Downlights: até 400 VA em configurações sem deteção de passagem por zero.
• LED: até 90 VA em configurações sem deteção de passagem por zero.

As capacidades admissíveis podem variar quando é utilizada comutação com deteção de passagem por zero. Em todos os casos devem ser respeitadas as cargas máximas especificadas pela Orbis para a configuração concreta do dispositivo.

Aplicações do Orbis DATA LOG 2

Devido aos seus dois canais, programação semanal e possibilidade de realizar impulsos e ciclos, o DATA LOG 2 pode ser utilizado em numerosas aplicações residenciais, terciárias e industriais.

• Controlo de iluminação em condomínios.
• Iluminação exterior e decorativa.
• Iluminação de montras e lojas.
• Ligação e desligamento de letreiros luminosos.
• Controlo de iluminação viária ou pública.
• Automação de fontes e jardins.
• Programação de sistemas de rega.
• Controlo horário de circuitos em escritórios e edifícios públicos.
• Automação de equipamentos elétricos em instalações industriais.

Características técnicas do Orbis DATA LOG 2 OB175012

• Marca: Orbis.
• Referência: OB175012.
• Modelo: DATA LOG 2.
• Tipo: interruptor horário digital modular.
• Alimentação: 230 V CA ±10%.
• Frequência: 50/60 Hz.
• Número de circuitos: 2.
• Tipo de contactos: comutados.
• Poder de corte: 2 x 16(10) A / 250 V CA.
• Número de programas: até 40.
• Programação: diária e semanal.
• Programação especial: até 4 períodos anuais.
• Manobras: hora fixa ON/OFF, manual, permanente, impulsos e ciclos.
• Duração dos impulsos: de 1 a 59 segundos.
• Ciclos: de 1 a 59 segundos e/ou de 1 minuto a 23 horas e 59 minutos.
• Mudança verão/inverno: automática por país ou desativável.
• Contador de horas: sim, por canal.
• Ecrã: LCD retroiluminado.
• Formato horário: 12/24 horas.
• Bluetooth: Bluetooth 5 LE.
• Bloqueio de teclado: sim.
• Tampa selável: sim.
• Pilha: CR2032, 3 V, 220 mAh, substituível.
• Reserva com pilha sem alimentação: até 5 anos.
• Vida útil da pilha com equipamento alimentado: até 10 anos.
• Reserva sem pilha nem alimentação: aproximadamente 48 horas.
• Precisão do relógio: ±1 s/24 h a 23 °C.
• Consumo próprio a 230 V: 1,3 W, aproximadamente 4 VA.
• Grau de proteção: IP20.
• Classe de proteção: Classe II com montagem correta.
• Tensão de impulso atribuída: 4 kV.
• Temperatura de funcionamento: -10 a 55 °C.
• Temperatura de armazenamento e transporte: -35 a 60 °C.
• Montagem: calha DIN.
• Largura: 2 módulos DIN.
• Dimensões aproximadas: 35 x 88 x 65 mm.
• Peso líquido: aproximadamente 120 g.
• Ligação: terminais de parafuso.
• Secção do condutor: 1-6 mm² em cabo rígido ou flexível.
• Binário máximo de aperto: 0,8 Nm.

Programação avançada para dois circuitos em apenas 2 módulos

O Orbis DATA LOG 2 OB175012 oferece uma solução completa para automatizar dois circuitos elétricos a partir de um único equipamento. Os seus 40 programas, manobras por impulsos e ciclos, quatro períodos especiais, ecrã retroiluminado e comunicação Bluetooth permitem adaptá-lo desde controlos horários simples até instalações com necessidades de programação mais avançadas.

A reserva de marcha, a mudança automática de horário verão-inverno, o contador de horas e o bloqueio de teclado completam um programador orientado tanto para instalações residenciais como comerciais, comunitárias e industriais.

Importante: antes de ligar as cargas devem ser verificados a sua natureza, intensidade e potência de arranque para respeitar os limites especificados pela Orbis. A instalação e a ligação devem ser realizadas por pessoal qualificado, seguindo o esquema do fabricante e a regulamentação elétrica aplicável.
