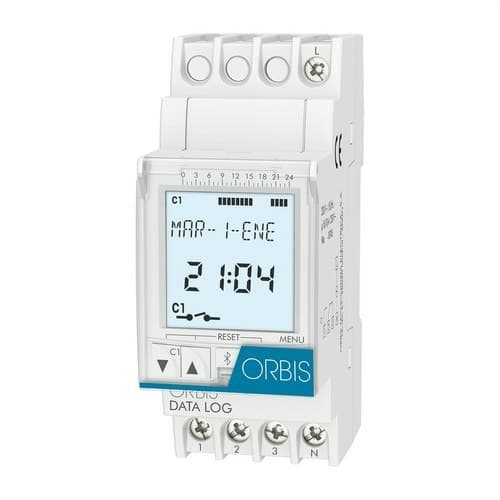

Interruptor horário digital DATA LOG 230V

O Orbis DATA LOG, referência OB174012, é um interruptor horário digital de 230 V concebido para automatizar o ligar e desligar de um circuito elétrico através de programações diárias ou semanais. Incorpora um contacto comutado de 16(10) A, capacidade para até 40 programas, ecrã LCD retroiluminado e comunicação Bluetooth, oferecendo uma solução avançada para controlar iluminação, rega, montras, letreiros luminosos, fontes e outros equipamentos elétricos.

O seu formato modular de 2 módulos permite a instalação diretamente em calha DIN dentro do quadro elétrico. Além das manobras convencionais de ligar e desligar, admite impulsos de curta duração, ciclos repetitivos, períodos especiais de férias, mudança automática de horário verão-inverno e acionamentos manuais temporários ou permanentes.

Programação diária e semanal com até 40 programas

O DATA LOG permite configurar até 40 programas para adaptar o funcionamento do circuito aos horários reais de cada instalação. Pode ser definida uma programação diferente consoante o dia da semana ou agrupar vários dias quando devem utilizar os mesmos horários.

Esta flexibilidade permite automatizar instalações residenciais, comerciais, comunitárias ou profissionais, evitando ligações desnecessárias e facilitando que os equipamentos funcionem apenas durante os períodos previstos.

Um circuito comutado de 16(10) A

A referência OB174012 corresponde à versão DATA LOG de um único circuito. Incorpora um contacto comutado com poder de corte de 16(10) A a 250 V CA, permitindo controlar diretamente diferentes tipos de cargas dentro dos limites estabelecidos pela Orbis.

Para aplicações que necessitam controlar dois circuitos independentes, a Orbis dispõe da versão DATA LOG 2, enquanto a referência OB174012 é especificamente destinada ao controlo de um único circuito.

Manobras ON/OFF, impulsos e ciclos

Além das programações convencionais a uma hora fixa, o Orbis DATA LOG permite configurar diferentes tipos de manobra para aplicações de automatização mais específicas.

• Hora fixa ON/OFF: ligação ou desligamento do circuito às horas programadas.
• Impulsos: manobras com duração programável entre 1 e 59 segundos.
• Ciclos: sequências repetitivas de 1 a 59 segundos e/ou de 1 minuto a 23 horas e 59 minutos.
• Manobra manual: permite modificar temporariamente o estado do circuito.
• Manobra permanente: mantém a saída ligada ou desligada independentemente do programa horário.

Programação via Bluetooth

A versão atual do DATA LOG OB174012 incorpora comunicação Bluetooth 5 LE de série, permitindo realizar a programação a partir de um smartphone compatível, além de utilizar diretamente os controlos frontais do dispositivo.

Esta conectividade facilita a criação e modificação de horários quando o programador está instalado dentro do quadro elétrico e permite gerir as suas funções através das soluções de software compatíveis da Orbis.

Ecrã LCD retroiluminado

O DATA LOG incorpora um ecrã LCD gráfico retroiluminado que permite consultar de forma clara a hora, a programação e o estado do circuito. O equipamento mostra ainda um cronograma diário que facilita a visualização dos períodos de funcionamento configurados.

A retroiluminação e o ajuste de contraste simplificam as tarefas de programação e manutenção mesmo quando o quadro elétrico está instalado numa zona com pouca iluminação.

Quatro períodos especiais para férias e feriados

O programador permite definir até quatro períodos anuais especiais. Estes períodos podem ser utilizados para adaptar temporariamente o funcionamento durante férias, feriados, encerramentos de empresa ou outras datas em que o horário habitual da instalação muda.

Desta forma, não é necessário eliminar a programação semanal habitual sempre que ocorre uma exceção no calendário.

Mudança automática de horário verão-inverno

O DATA LOG pode realizar automaticamente a mudança entre horário de verão e inverno em função do país selecionado. Esta função também pode ser desativada quando as características da instalação exigem manter uma hora fixa durante todo o ano.

Reserva de marcha com pilha substituível

O interruptor horário incorpora uma pilha CR2032 de 3 V e 220 mAh substituível, destinada a conservar o relógio e as programações quando a alimentação de rede é interrompida.

A documentação atual da Orbis especifica uma reserva de até 5 anos com a pilha instalada e o equipamento desligado da rede, e uma vida útil estimada da pilha de até 10 anos quando o interruptor horário permanece alimentado.

Mesmo sem uma pilha operacional, o equipamento dispõe de um condensador de alta capacidade que pode manter a programação armazenada durante aproximadamente 48 horas sem alimentação.

Contador de horas de funcionamento

O DATA LOG integra um contador de horas de funcionamento do canal. Esta função permite saber quanto tempo o circuito permaneceu ativo e pode ser especialmente útil para planear manutenções ou supervisionar a utilização de luminárias e outros equipamentos elétricos.

Bloqueio de teclado e tampa selável

Para ajudar a evitar modificações acidentais ou não autorizadas, o programador dispõe de bloqueio do teclado. Também incorpora uma tampa frontal selável que permite limitar fisicamente o acesso aos controlos.

Estas características são especialmente úteis em condomínios, edifícios públicos, lojas, instalações municipais e outros quadros elétricos acessíveis a diferentes pessoas.

Capacidade de carga

O contacto do DATA LOG oferece um poder de corte de 16(10) A a 250 V CA. As cargas máximas recomendadas dependem da tecnologia dos recetores ligados.

• Lâmpadas incandescentes: até 3000 W.
• Lâmpadas fluorescentes: até 1200 VA.
• Halogéneas de baixa tensão a 12 V: até 2000 VA.
• Halogéneas a 230 V: até 3000 W.
• Lâmpadas de baixo consumo: até 600 VA.
• Downlights: até 400 VA em configuração convencional.
• Iluminação LED: até 90 VA em configuração convencional.

A Orbis também documenta capacidades superiores para determinadas cargas eletrónicas quando se utiliza comutação com deteção de passagem por zero. Deve verificar-se sempre a configuração concreta e respeitar a potência máxima indicada pelo fabricante.

Formato compacto de 2 módulos DIN

O Orbis DATA LOG foi concebido para instalação em calha DIN e ocupa apenas 2 módulos de largura. As suas dimensões são aproximadamente 35 x 88 x 65 mm, facilitando a sua integração junto dos restantes mecanismos de comando e proteção do quadro elétrico.

A ligação é realizada através de terminais de parafuso e admite condutores rígidos ou flexíveis com secções compreendidas entre 1 e 6 mm². O binário máximo de aperto indicado pelo fabricante é de 0,8 Nm.

Características técnicas do Orbis DATA LOG OB174012

• Marca: Orbis.
• Referência: OB174012.
• Modelo: DATA LOG.
• Tipo: interruptor horário digital modular.
• Alimentação: 230 V CA ±10%.
• Frequência: 50/60 Hz.
• Número de circuitos: 1.
• Tipo de contacto: comutado.
• Poder de corte: 16(10) A a 250 V CA.
• Número máximo de programas: 40.
• Programação: diária e semanal.
• Períodos especiais: 4.
• Manobras: ON/OFF, manual, permanente, impulsos e ciclos.
• Duração dos impulsos: de 1 a 59 segundos.
• Ciclos: de 1 a 59 segundos e/ou de 1 minuto a 23 horas e 59 minutos.
• Precisão de programação: ao segundo.
• Precisão do relógio: ±1 s/24 h a 23 °C.
• Mudança verão/inverno: automática por país ou desativável.
• Contador de horas: sim.
• Comunicação: Bluetooth 5 LE.
• Ecrã: LCD retroiluminado.
• Formato horário: 12/24 horas.
• Bloqueio de teclado: sim.
• Tampa frontal selável: sim.
• Pilha: CR2032, 3 V, 220 mAh, substituível.
• Reserva com pilha e sem alimentação de rede: até 5 anos.
• Vida útil da pilha com alimentação de rede: até 10 anos.
• Manutenção da programação sem pilha nem rede: aproximadamente 48 horas.
• Consumo próprio a 230 V: aproximadamente 1 W.
• Grau de proteção: IP20.
• Classe de proteção: Classe II em condições corretas de montagem.
• Tensão de impulso atribuída: 4 kV.
• Temperatura de funcionamento: -10 a 55 °C.
• Montagem: calha DIN.
• Largura: 2 módulos DIN.
• Dimensões aproximadas: 35 x 88 x 65 mm.
• Peso líquido: aproximadamente 95 g.
• Ligação: terminais de parafuso.
• Secção do condutor: 1-6 mm², rígido ou flexível.
• Binário máximo de aperto: 0,8 Nm.

Aplicações do interruptor horário DATA LOG

Devido à sua programação semanal, funções de impulso e ciclo e capacidade para estabelecer períodos especiais, o DATA LOG pode ser utilizado para automatizar numerosos circuitos elétricos.

• Iluminação de condomínios.
• Iluminação exterior e decorativa.
• Letreiros luminosos e montras.
• Iluminação viária ou pública.
• Fontes e jardins.
• Sistemas de rega.
• Iluminação de escritórios e espaços comerciais.
• Automatização horária de equipamentos elétricos compatíveis.

Controlo horário avançado em apenas 2 módulos

O Orbis DATA LOG OB174012 combina 40 programas, programação diária e semanal, impulsos, ciclos e quatro períodos especiais num único programador compacto. O ecrã retroiluminado e a conectividade Bluetooth simplificam tanto a configuração inicial como as posteriores alterações de horários.

A sua reserva de marcha, contador de horas, bloqueio do teclado e contacto comutado de 16(10) A completam uma solução versátil para instalações onde é necessário um controlo horário preciso e facilmente modificável.

Importante: antes de ligar qualquer equipamento devem ser verificadas a corrente, a potência e o tipo de carga para respeitar os limites estabelecidos pela Orbis. A instalação e a ligação devem ser realizadas seguindo as instruções do fabricante e a regulamentação elétrica aplicável.
