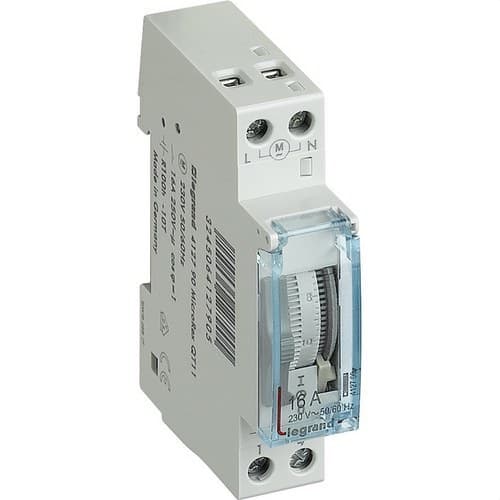

Interruptor horário programável analógico esfera vertical diário com reserva de marcha

O interruptor horário programável Legrand 412790 é um programador analógico modular concebido para automatizar o ligar e desligar de circuitos elétricos segundo uma programação diária. Dispõe de esfera vertical, programação em intervalos de 15 minutos, uma saída de 16 amperes e uma reserva de marcha de 100 horas que permite manter o funcionamento do relógio perante cortes temporários de alimentação.

Com alimentação a 230 volts em corrente alternada e formato compacto de apenas 1 módulo, pode ser instalado em calha DIN em quadros elétricos para controlar automaticamente cargas como iluminação ou aquecimento. O seu seletor frontal de três posições permite escolher entre funcionamento permanente, automático ou desligado.

Interruptor horário analógico com programação diária

A referência 412790 pertence à gama de interruptores horários programáveis da Legrand e utiliza uma programação analógica de 24 horas.

A esfera vertical representa um ciclo completo de um dia e está dividida em segmentos de 15 minutos. Através destes segmentos é possível definir os períodos durante os quais a saída deve permanecer ligada ou desligada.

Uma vez realizada a programação, o ciclo repete-se automaticamente a cada 24 horas, pelo que é especialmente prático para instalações que necessitam de manter os mesmos horários de funcionamento todos os dias.

Programação mínima de 15 minutos

Cada segmento do programador equivale a 15 minutos, que é também o intervalo mínimo de comutação permitido pelo dispositivo.

Esta resolução permite estabelecer diferentes períodos de funcionamento ao longo do dia sem necessidade de recorrer a sistemas de programação digital mais complexos.

A Legrand especifica uma precisão de comutação de mais ou menos 5 minutos para este interruptor horário analógico.

Reserva de marcha de 100 horas

Uma das principais características do Legrand 412790 é a sua reserva de marcha de 100 horas. O dispositivo incorpora um acumulador recarregável que permite manter o funcionamento do relógio quando o fornecimento elétrico é interrompido temporariamente.

Deste modo, um corte de alimentação não obriga a reajustar imediatamente a hora do programador, desde que a duração da interrupção se mantenha dentro da capacidade de reserva especificada.

A Legrand identifica o elemento de armazenamento integrado como um acumulador recarregável de níquel-metal hidreto.

Saída de 16 amperes

O interruptor horário dispõe de 1 canal e 1 contacto normalmente aberto sem potencial. A corrente nominal de comutação é de 16 amperes a 250 volts em corrente alternada para uma carga com fator de potência coseno phi igual a 1.

Esta capacidade permite utilizá-lo para a automatização de diferentes circuitos compatíveis, devendo ser sempre verificada a natureza e a potência da carga que se pretende comandar.

Controlo automático de iluminação e aquecimento

A Legrand indica este programador para aplicações como o controlo horário de iluminação ou aquecimento. Permite definir períodos diários de ligação e desligamento sem necessidade de realizar a manobra manualmente todos os dias.

Pode ser utilizado, por exemplo, para controlar circuitos que devem funcionar apenas durante determinadas faixas horárias, respeitando sempre a capacidade elétrica do contacto e as características da carga ligada.

Seletor frontal ON, AUTO e OFF

A frente incorpora um seletor manual de três posições que permite escolher entre diferentes modos de funcionamento:

• ON: ligação manual permanente da saída.
• AUTO: funcionamento segundo os horários definidos na esfera de programação.
• OFF: desligamento manual da saída.

Esta função permite anular temporariamente a programação quando necessário, sem ter de alterar os segmentos horários previamente configurados.

Troca manual entre horário de verão e inverno

O Legrand 412790 permite realizar a troca manual entre horário de verão e inverno. O ajuste não é efetuado automaticamente, pelo que deve ser alterado manualmente quando necessário.

A colocação da hora também é feita diretamente no mecanismo analógico do dispositivo.

Relógio controlado por quartzo

O mecanismo horário é controlado por quartzo, proporcionando uma referência estável para o avanço da programação diária.

A combinação do mecanismo de quartzo com a reserva de marcha integrada permite manter o relógio operacional durante interrupções temporárias da alimentação.

Alimentação a 230 volts

O interruptor horário funciona com uma alimentação de 230 volts em corrente alternada e admite uma frequência de 50 ou 60 hertz.

A alimentação elétrica é realizada pela parte superior do dispositivo, seguindo o esquema de ligação indicado pela Legrand.

Formato compacto de 1 módulo

O Legrand 412790 ocupa apenas 1 módulo de 17,5 milímetros de largura, o que permite instalá-lo em quadros elétricos com um consumo mínimo de espaço.

Foi concebido para montagem em calha DIN e pode ser colocado ao lado de disjuntores magnetotérmicos, diferenciais, contactores e outros dispositivos modulares de comando e proteção.

Dimensões do Legrand 412790

As dimensões indicadas pelo fabricante são:

• Largura: 17,5 milímetros.
• Altura: 83 milímetros.
• Profundidade: 60 milímetros.
• Número de módulos: 1.

O seu formato especialmente compacto facilita a incorporação de programação horária mesmo em quadros com espaço modular limitado.

Bornes para condutores até 4 milímetros quadrados

Os bornes do interruptor horário admitem condutores com secções compreendidas entre 1,5 e 4 milímetros quadrados.

O dispositivo incorpora ainda indicações dos bornes de ligação para facilitar a identificação durante a cablagem e colocação em serviço.

Proteção IP20

A referência 412790 apresenta um grau de proteção IP20 e foi concebida para instalação no interior de quadros elétricos e invólucros adequados.

A sua temperatura ambiente de funcionamento situa-se entre -10 e 55 graus Celsius, enquanto a temperatura de armazenamento admitida se situa entre -10 e 60 graus Celsius.

Características técnicas do Legrand 412790

• Marca: Legrand.
• Referência: 412790.
• EAN: 3245064127905.
• Tipo de produto: interruptor horário programável analógico.
• Tipo de programação: diária.
• Ciclo de programação: 24 horas.
• Tipo de esfera: vertical.
• Número de canais: 1.
• Número de saídas: 1.
• Tipo de contacto: normalmente aberto sem potencial.
• Corrente nominal de comutação: 16 amperes a 250 volts em corrente alternada.
• Programação mínima: 15 minutos.
• Duração de cada segmento: 15 minutos.
• Precisão de comutação: mais ou menos 5 minutos.
• Reserva de marcha: 100 horas.
• Controlo do relógio: quartzo.
• Alimentação: 230 volts em corrente alternada.
• Frequência: entre 50 e 60 hertz.
• Seletor manual: ON, AUTO e OFF.
• Troca verão e inverno: manual.
• Montagem: calha DIN.
• Número de módulos: 1.
• Largura: 17,5 milímetros.
• Altura: 83 milímetros.
• Profundidade: 60 milímetros.
• Grau de proteção: IP20.
• Secção admitida nos bornes: entre 1,5 e 4 milímetros quadrados.
• Sentido de alimentação: superior.
• Temperatura de funcionamento: entre -10 e 55 graus Celsius.
• Temperatura de armazenamento: entre -10 e 60 graus Celsius.
• Acumulador integrado: sim, recarregável.
• Tecnologia do acumulador: níquel-metal hidreto.
• Cor: cinzento RAL 7035.

Programação horária diária em apenas 1 módulo

O interruptor horário Legrand 412790 permite automatizar diariamente circuitos de iluminação, aquecimento e outras cargas compatíveis através de uma programação analógica simples em intervalos de 15 minutos.

A sua reserva de marcha de 100 horas, saída de 16 amperes, seletor manual ON–AUTO–OFF e formato compacto de 1 módulo oferecem uma solução prática para instalações que necessitam de controlar horários de funcionamento repetitivos diretamente a partir do quadro elétrico.
