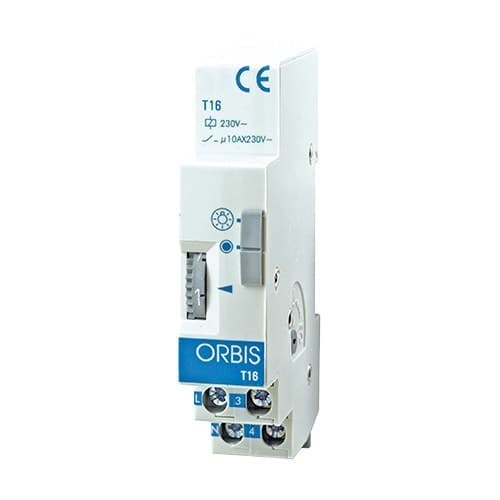

Mecanismo de relojoaria modular garagem T-16G 230V 3 a 30 minutos

O temporizador Orbis T-16G, referência OB060100, é um automático de escada modular especialmente concebido para instalações que requerem tempos de ligação prolongados, como garagens, parques de estacionamento, corredores longos, caves e zonas comuns. Funciona a 230 V e permite regular a temporização entre 3 e 30 minutos através de um seletor frontal.

O seu formato compacto de um único módulo DIN facilita a integração em quadros elétricos, enquanto o seu funcionamento rearmável permite reiniciar a temporização através de uma nova pressão antes de terminar o ciclo em curso. Além disso, admite instalações de 3 ou 4 fios e botões luminosos, oferecendo flexibilidade tanto em obra nova como em remodelações.

Temporização prolongada de 3 a 30 minutos

O T-16G diferencia-se do modelo T-16 standard por dispor de uma gama de temporização consideravelmente mais ampla. O tempo de ligação pode ser regulado entre 3 e 30 minutos, o que o torna especialmente adequado para espaços onde os utilizadores necessitam de iluminação durante períodos prolongados.

A Orbis recomenda este modelo especificamente para garagens e parques de estacionamento subterrâneos, embora também possa ser utilizado em corredores extensos, armazéns, zonas comuns e outros espaços onde uma temporização de poucos minutos possa revelar-se insuficiente.

Funcionamento rearmável

A temporização é rearmável. Se durante o período de ligação for premido novamente qualquer um dos botões ligados ao sistema, o temporizador inicia um novo ciclo completo desde o início.

Esta função é especialmente útil em garagens ou edifícios de grande dimensão, pois permite prolongar automaticamente o tempo de iluminação quando novos utilizadores acedem à zona sem terem de esperar que o circuito se desligue.

Compatível com instalações de 3 e 4 fios

O Orbis T-16G pode ser utilizado tanto em instalações elétricas de 3 fios como de 4 fios. O próprio dispositivo incorpora um seletor para adaptar o esquema de ligação ao tipo de instalação existente.

Esta compatibilidade facilita a substituição de temporizadores anteriores e permite utilizar o mesmo modelo numa ampla variedade de quadros elétricos residenciais, comunitários e profissionais.

Botões luminosos compatíveis

O temporizador admite botões luminosos equipados com lâmpadas de néon, com uma corrente conjunta até 50 mA. Desta forma, é possível localizar facilmente os botões em zonas escuras como garagens, escadas ou corredores.

Seletor manual automático ou ligação permanente

A frente do T-16G incorpora um comando manual com duas posições. Em funcionamento automático, a iluminação liga-se durante o tempo selecionado sempre que um botão é acionado.

A posição de ligação permanente permite manter o circuito ligado de forma contínua, anulando temporariamente a temporização. Esta função é útil durante trabalhos de manutenção, limpeza, reparações ou qualquer situação em que seja necessária iluminação contínua.

Contacto de 10 A

O Orbis T-16G dispõe de uma capacidade de comutação de 10 A a 230 V CA. A carga máxima admissível depende da tecnologia de iluminação ligada e deve ser respeitada para garantir um funcionamento correto e seguro.

• Lâmpadas incandescentes: até 2000 W.
• Lâmpadas fluorescentes: até 800 VA.
• Halogéneas de baixa tensão a 12 V: até 1200 VA.
• Halogéneas a 230 V: até 2000 W.
• Lâmpadas de baixo consumo: até 700 VA.
• Iluminação LED: até 100 VA.

Formato compacto de um módulo DIN

O temporizador foi concebido para montagem em calha DIN de 35 mm, conforme EN 60715. Ocupa apenas um módulo de aproximadamente 17,5 mm de largura, facilitando a sua instalação em quadros elétricos com espaço limitado.

As dimensões exteriores da família T-16/T-16G são aproximadamente 17,5 x 85 x 59 mm. O seu formato reduzido permite instalá-lo juntamente com proteções, contactores e outros elementos de comando do quadro.

Instalação simples em quadro elétrico

A ligação é realizada através dos bornes do dispositivo e o seletor interno permite escolher entre instalação de 3 ou 4 fios. A secção máxima de condutor admitida é de 4 mm².

A regulação do tempo é feita diretamente a partir da frente através de um seletor graduado, pelo que não requer programação digital nem configuração através de ferramentas externas.

Proteção IP20

O T-16G dispõe de grau de proteção IP20, conforme EN 60529, e Classe II de proteção quando instalado corretamente. Foi concebido para montagem no interior de quadros elétricos protegidos contra a água e contra o acesso direto às partes ativas.

A gama de temperatura de funcionamento especificada pela Orbis para esta série situa-se entre -10 e +50 °C.

Aplicações do Orbis T-16G

Graças à sua ampla gama de temporização, o OB060100 é especialmente adequado para automatizar circuitos onde é necessário manter a iluminação ligada durante vários minutos após cada pressão.

• Garagens comunitárias.
• Parques de estacionamento subterrâneos.
• Corredores longos.
• Escadas e patamares.
• Caves e arrecadações.
• Zonas comuns de edifícios.
• Centros educativos e desportivos.
• Edifícios públicos.
• Espaços comerciais e escritórios.
• Instalações industriais compatíveis.

Características técnicas do Orbis T-16G OB060100

• Marca: Orbis.
• Referência: OB060100.
• Modelo: T-16G.
• Tipo: automático de escada / temporizador modular.
• Aplicação principal: garagens, parques de estacionamento e zonas com temporização prolongada.
• Alimentação: 230 V CA.
• Frequência: 50-60 Hz.
• Gama de temporização: de 3 a 30 minutos.
• Temporização rearmável: sim.
• Ativação: através de botões externos.
• Instalação elétrica: 3 ou 4 fios.
• Botões luminosos: compatíveis até 50 mA.
• Comando manual: automático / ligação permanente.
• Poder de corte: 10 A a 230 V CA.
• Carga máxima incandescente: 2000 W.
• Carga máxima fluorescente: 800 VA.
• Carga máxima halogénea 12 V: 1200 VA.
• Carga máxima halogénea 230 V: 2000 W.
• Carga máxima baixo consumo: 700 VA.
• Carga máxima LED: 100 VA.
• Montagem: calha DIN de 35 mm.
• Largura: 1 módulo DIN, aproximadamente 17,5 mm.
• Dimensões aproximadas: 17,5 x 85 x 59 mm.
• Secção máxima de condutor: 4 mm².
• Grau de proteção: IP20.
• Classe de proteção: Classe II em condições corretas de montagem.
• Temperatura de funcionamento: -10 a +50 °C.
• GTIN/EAN: 8426709001179.

Temporizador específico para garagens e zonas de permanência prolongada

O Orbis T-16G OB060100 oferece uma solução simples para evitar que a iluminação de garagens e zonas comuns permaneça ligada de forma indefinida. A sua temporização até 30 minutos permite dispor de luz durante percursos longos e, no final do período selecionado, desligar automaticamente o circuito.

O funcionamento rearmável, a compatibilidade com instalações de 3 e 4 fios, o seletor de ligação permanente e o formato de um único módulo DIN facilitam tanto a instalação como a utilização diária em aplicações residenciais e profissionais.

Importante: antes de ligar as luminárias deve verificar-se se o tipo e a potência da carga se encontram dentro dos limites estabelecidos pela Orbis. A montagem e a ligação devem ser realizadas por pessoal qualificado, seguindo os esquemas do fabricante e a regulamentação elétrica aplicável.
