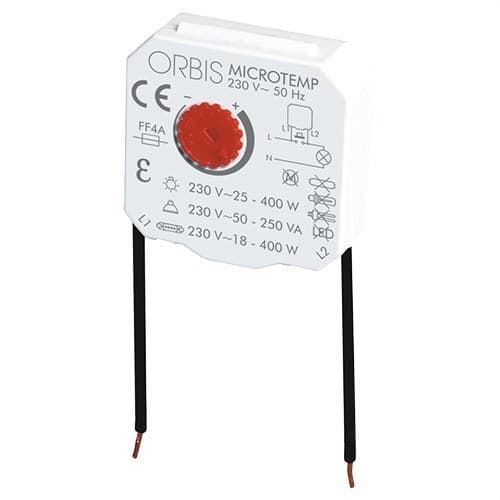

Temporizador ajustável de 30 segundos a 10 minutos

O temporizador Orbis MICROTEMP, referência OB200004, é um temporizador eletrónico compacto de 230 V concebido para automatizar o ligar e desligar de circuitos de iluminação durante um período regulável de 30 segundos a 10 minutos. O seu tamanho reduzido permite instalar-lo de forma oculta atrás de um botão de pressão, numa caixa de mecanismo universal, caixa de derivação, caixa de inspeção ou teto falso.

MICROTEMP utiliza uma ligação com apenas 2 fios e não necessita de condutor neutro no ponto de instalação. É compatível com botões de pressão standard, admite botões adicionais sem limite e dispõe de temporização rearmável, pelo que uma nova pressão durante o ciclo reinicia o tempo selecionado.

Temporização regulável de 30 segundos a 10 minutos

O tempo de funcionamento ajusta-se através do comando situado na frente do dispositivo. O intervalo compreendido entre 30 segundos e 10 minutos permite adaptar o acionamento a escadas, corredores, pátios comuns, casas de banho e outras zonas onde a iluminação só precisa de permanecer ativa durante um tempo determinado.

Uma vez decorrido o período selecionado, o MICROTEMP desliga automaticamente a carga. Se o botão de pressão for acionado novamente enquanto o temporizador continua ativo, o ciclo recomeça desde o início.

Instalação a 2 fios e sem neutro

Uma das principais características do MICROTEMP é a sua ligação através de apenas dois condutores. O dispositivo liga-se em paralelo com o botão de pressão e não necessita de neutro na caixa de mecanismo.

Esta configuração facilita a sua integração em determinadas instalações existentes onde apenas chegam a fase e o retorno da iluminação, evitando modificações importantes na cablagem.

Montagem oculta em caixa de mecanismo ou inspeção

O corpo do temporizador mede aproximadamente 40 x 40 x 14 mm, pelo que pode ser alojado atrás de um botão de pressão dentro de uma caixa universal ou instalado numa caixa de derivação, caixa de inspeção ou teto falso.

Uma vez montado, o MICROTEMP fica oculto e o utilizador continua a acionar a iluminação através de botões de pressão convencionais, sem necessidade de instalar um mecanismo específico visível.

Compatível com qualquer botão de pressão standard

A Orbis especifica compatibilidade com botões de pressão convencionais do mercado. Além disso, podem ser instalados botões adicionais sem limite, permitindo ativar o mesmo circuito a partir de diferentes pontos de uma escada, corredor ou zona comum.

Também admite botões luminosos dentro da configuração prevista pelo fabricante.

Temporização rearmável

O funcionamento rearmável permite prolongar automaticamente o período de iluminação. Quando se pressiona novamente durante uma temporização ativa, o MICROTEMP inicia outro ciclo completo com o mesmo tempo configurado.

Esta função é especialmente útil em escadas e zonas comuns, já que diferentes utilizadores podem reiniciar a temporização à medida que acedem ao espaço.

Uso como automático de escada e temporizador

Além de ser utilizado como automático de escada, as instruções da Orbis contemplam diferentes formas de ligação para o aproveitar como temporizador à ligação ou ao desligamento.

O seu design permite, entre outras possibilidades, transformar determinados impulsos de longa duração em impulsos temporizados mais curtos, sempre seguindo os esquemas elétricos indicados pelo fabricante.

Concebido para iluminação incandescente e halógena

MICROTEMP utiliza uma saída eletrónica por semicondutor. Devido ao seu sistema de funcionamento a 2 fios, a Orbis estabelece cargas mínimas e máximas concretas que devem ser respeitadas.

• Lâmpadas incandescentes: de 25 a 400 W.
• Halógenas de baixa tensão a 12 V CA: de 50 a 250 VA.
• Halógenas a 230 V CA: de 18 a 400 W.

Não compatível com LED nem cargas eletrónicas

É importante ter em conta que o Orbis MICROTEMP não foi concebido para todos os tipos de iluminação. O fabricante indica expressamente que não deve ser utilizado com cargas eletrónicas.

• Iluminação LED: não compatível.
• Lâmpadas fluorescentes: não compatíveis.
• Lâmpadas de baixo consumo CFL: não compatíveis.
• Downlights eletrónicos: não compatíveis.
• Motores: não compatíveis.
• Relés: não compatíveis.

Para instalações com iluminação LED ou cargas eletrónicas devem ser utilizados temporizadores Orbis especificamente preparados para essas tecnologias.

Poder de corte de 1,5 A

O MICROTEMP oferece um poder de corte de 1,5 A a 230 V CA. O seu elemento de comutação é do tipo semicondutor, pelo que devem ser respeitadas tanto a intensidade máxima como os intervalos de potência mínimos e máximos indicados para cada carga compatível.

Proteção através de fusível interno

O dispositivo incorpora um fusível rápido tipo F de 4 A para proteção interna. Este fusível não é intercambiável, pelo que não foi concebido para ser substituído pelo utilizador.

Baixo consumo próprio

O consumo do temporizador é de aproximadamente 0,5 W, equivalente a 5,5 VA. Funciona com alimentação de 230 V CA e frequência de 50 Hz.

Proteção IP20 para instalações interiores

O MICROTEMP dispõe de grau de proteção IP20 segundo a EN 60529 e Classe II quando instalado corretamente. Destina-se a locais interiores e protegido dentro de uma caixa de mecanismo, caixa de inspeção ou envolvente adequada.

O seu intervalo de temperatura de funcionamento situa-se entre -10 e +50 °C, enquanto para transporte e armazenamento admite temperaturas de -20 a +60 °C.

Características técnicas do Orbis MICROTEMP OB200004

• Marca: Orbis.
• Referência: OB200004.
• Modelo: MICROTEMP.
• Tipo: temporizador eletrónico / automático de escada.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Temporização: de 30 segundos a 10 minutos.
• Temporização rearmável: sim.
• Instalação: 2 fios.
• Neutro necessário: não.
• Botões de pressão adicionais: sem limite.
• Compatibilidade com botões de pressão standard: sim.
• Tipo de saída: semicondutor.
• Poder de corte: 1,5 A a 230 V CA.
• Consumo próprio: 5,5 VA, aproximadamente 0,5 W.
• Proteção interna: fusível rápido F de 4 A não intercambiável.
• Carga incandescente: 25-400 W.
• Carga halógena 12 V CA: 50-250 VA.
• Carga halógena 230 V CA: 18-400 W.
• Compatibilidade com fluorescentes: não.
• Compatibilidade com CFL: não.
• Compatibilidade com downlights eletrónicos: não.
• Compatibilidade com LED: não.
• Compatibilidade com motores: não.
• Compatibilidade com relés: não.
• Montagem: oculta em caixa de mecanismo, caixa de inspeção, caixa de derivação ou teto falso.
• Dimensões aproximadas do corpo: 40 x 40 x 14 mm.
• Secção do condutor: 1 mm².
• Peso líquido: 22 g.
• Grau de proteção: IP20 segundo EN 60529.
• Classe de proteção: Classe II com montagem correta.
• Temperatura de funcionamento: -10 a +50 °C.
• Temperatura de transporte e armazenamento: -20 a +60 °C.

Temporização oculta sem modificar o mecanismo visível

O Orbis MICROTEMP OB200004 permite adicionar desligamento automático a uma instalação mantendo os botões de pressão convencionais. O seu pequeno tamanho facilita ocultá-lo atrás do mecanismo e a ligação a 2 fios permite utilizá-lo em instalações onde não existe neutro disponível nesse ponto.

A temporização de 30 segundos a 10 minutos, o funcionamento rearmável e a possibilidade de ligar múltiplos botões de pressão tornam-no uma solução especialmente prática para escadas, pátios comuns, corredores e outras zonas de passagem equipadas com iluminação incandescente ou halógena.

Importante: o MICROTEMP não é compatível com iluminação LED, fluorescentes, CFL, downlights eletrónicos, motores nem relés. Antes de o instalar deve verificar-se se a carga se encontra dentro dos intervalos mínimos e máximos indicados pela Orbis.
