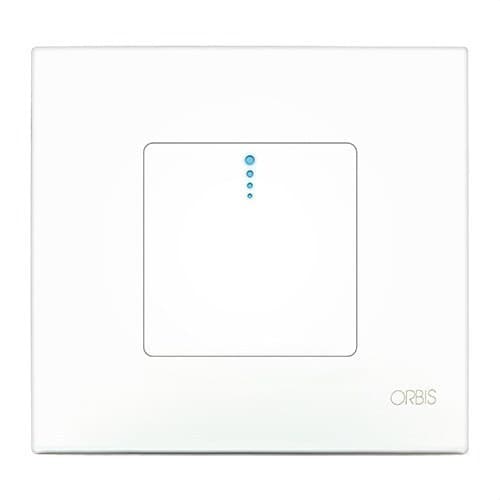

Temporizador pulsaluz de 30 segundos a 10 minutos

O Orbis PULSALUZ, referência OB200000, é um temporizador eletrónico para automatizar o acendimento de circuitos de iluminação durante um tempo determinado. Instala-se embutido numa caixa de mecanismo universal, funciona a 230 V e permite regular a temporização entre 30 segundos e 10 minutos, sendo especialmente adequado para escadas, corredores, vestíbulos, garagens, caves, arrecadações, casas de banho e outras zonas de passagem.

O acionamento é realizado através de um sensor tátil capacitivo integrado na parte frontal, pelo que basta tocar nele sem necessidade de exercer pressão. Também permite ligar botões de pressão externos adicionais e dispõe de funcionamento rearmável: se voltar a ser acionado durante uma temporização ativa, inicia um novo ciclo completo.

Temporização regulável de 30 segundos a 10 minutos

O PULSALUZ permite ajustar o tempo de funcionamento da iluminação entre aproximadamente 30 segundos e 10 minutos. O seletor de regulação fica oculto atrás da moldura exterior, ajudando a evitar alterações acidentais ou manipulações não autorizadas depois de configurado.

Esta regulação permite adaptar o funcionamento a cada zona. Os tempos mais curtos são adequados para espaços de trânsito rápido, enquanto os períodos superiores permitem manter a iluminação acesa durante mais tempo em escadas, garagens, casas de banho ou zonas comuns.

Sensor tátil capacitivo integrado

Uma das principais características do Orbis PULSALUZ é o seu acionamento por sensor capacitivo. O utilizador apenas precisa de entrar em contacto com a superfície frontal para ativar a temporização, sem necessidade de acionar mecanicamente um botão de pressão.

A parte frontal incorpora também um LED de sinalização que facilita a identificação do mecanismo.

Funcionamento rearmável

O temporizador é rearmável durante o funcionamento. Sempre que se volta a tocar no sensor ou se aciona um dos botões externos enquanto a iluminação permanece acesa, a temporização começa novamente desde o início.

Esta função é especialmente útil em escadas e zonas comuns, já que diferentes utilizadores podem prolongar automaticamente o tempo de acendimento à medida que vão utilizando a instalação.

Compatível com botões de pressão externos

Além do sensor tátil incorporado, o PULSALUZ admite botões de pressão externos adicionais. Desta forma, um mesmo circuito pode ser ativado a partir de diferentes pontos de uma escada, corredor ou zona comum.

A Orbis indica compatibilidade com botões luminosos com uma corrente até 6 mA a 230 V. Se o contacto do botão adicional se mantiver fechado através de um interruptor, o equipamento pode manter-se permanentemente ligado enquanto esse contacto continuar fechado.

Instalação a 2 fios

O Orbis PULSALUZ utiliza uma instalação eletrónica a 2 fios, uma característica especialmente útil em determinadas remodelações e substituições de mecanismos temporizados onde não existe condutor neutro na caixa do mecanismo.

A montagem realiza-se embutida numa caixa universal de mecanismo de 65 x 65 mm. A ligação elétrica é efetuada através de bornes de parafuso para condutores com secção de 0,75 a 1,5 mm².

Concebido para lâmpadas incandescentes e halógenas

A referência OB200000 foi especificamente concebida para cargas de iluminação incandescentes e halógenas. O fabricante estabelece as seguintes margens de carga recomendadas:

• Lâmpadas incandescentes: de 25 a 500 W.
• Lâmpadas halógenas de baixa tensão a 12 V CA: de 50 a 300 VA.
• Lâmpadas halógenas a 230 V CA: de 18 a 500 W.

Importante: a Orbis especifica expressamente que o PULSALUZ não é adequado para cargas eletrónicas. Não deve ser utilizado com lâmpadas fluorescentes, lâmpadas de baixo consumo, downlights eletrónicos nem iluminação LED. Para este tipo de cargas, devem ser selecionados temporizadores Orbis especificamente compatíveis.

Proteção através de fusível rápido

O temporizador incorpora internamente um fusível rápido tipo F de 3,15 A não intercambiável. O elemento de comutação é do tipo semicondutor, adequado ao funcionamento eletrónico do dispositivo dentro das cargas especificadas pelo fabricante.

Baixo consumo próprio

O consumo próprio do PULSALUZ é de aproximadamente 0,7 W, equivalente a 5,3 VA. Tratando-se de um temporizador instalado permanentemente no circuito, este consumo reduzido limita a energia necessária para manter ativo o sistema de controlo.

Design para instalação embutida

O mecanismo apresenta dimensões exteriores aproximadas de 93 x 86 x 42,5 mm e um peso líquido de 48 g. Está preparado para montagem em caixa universal e o seu design permite integrar o sistema de temporização diretamente na zona de acionamento da iluminação.

A ficha técnica da Orbis indica ainda compatibilidade com mecanismos da série 27 da Simon, facilitando a sua integração em determinadas instalações existentes.

Proteção IP20 para espaços interiores

O PULSALUZ dispõe de grau de proteção IP20 segundo a EN 60529 e Classe II de proteção quando instalado corretamente. Destina-se a instalações interiores protegidas contra a humidade direta.

A sua gama de temperatura de funcionamento situa-se entre -10 e +50 °C, enquanto para transporte e armazenamento admite temperaturas compreendidas entre -20 e +60 °C.

Aplicações do Orbis PULSALUZ

O PULSALUZ foi pensado principalmente para instalações onde a iluminação apenas precisa de permanecer ativa durante períodos limitados. Entre as suas aplicações habituais encontram-se:

• Escadas de condomínios.
• Corredores e vestíbulos.
• Pátios comuns.
• Garagens.
• Caves e arrecadações.
• Casas de banho e sanitários.
• Zonas comuns de edifícios.
• Espaços de passagem com iluminação incandescente ou halógena compatível.

Características técnicas do Orbis PULSALUZ OB200000

• Marca: Orbis.
• Referência: OB200000.
• Modelo: PULSALUZ.
• Tipo: temporizador eletrónico / automático de escada.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Temporização: de 30 segundos a 10 minutos.
• Acionamento: sensor tátil capacitivo.
• Botões externos: sim.
• Botões luminosos: compatíveis até 6 mA a 230 V.
• Funcionamento rearmável: sim.
• Instalação elétrica: 2 fios.
• Montagem: embutida em caixa de mecanismo universal.
• Caixa recomendada: universal de 65 x 65 mm.
• Tipo de contacto: semicondutor.
• Proteção interna: fusível rápido F de 3,15 A não intercambiável.
• Consumo próprio: 0,7 W (5,3 VA).
• Carga incandescente: 25-500 W.
• Carga halógena 12 V CA: 50-300 VA.
• Carga halógena 230 V CA: 18-500 W.
• Compatibilidade com fluorescentes: não.
• Compatibilidade com baixo consumo: não.
• Compatibilidade com downlights eletrónicos: não.
• Compatibilidade com LED: não.
• Indicador LED: sim.
• Grau de proteção: IP20.
• Classe de proteção: Classe II com montagem correta.
• Temperatura de funcionamento: -10 a +50 °C.
• Temperatura de transporte e armazenamento: -20 a +60 °C.
• Secção do condutor: 0,75-1,5 mm².
• Binário máximo de aperto: 0,4 Nm.
• Dimensões: 93 x 86 x 42,5 mm.
• Peso líquido: 48 g.
• Compatibilidade: série 27 da Simon.

Temporização simples através de um toque

O Orbis PULSALUZ OB200000 combina num único mecanismo o botão e o temporizador, permitindo controlar a iluminação simplesmente tocando no seu sensor frontal. A regulação de 30 segundos a 10 minutos e a possibilidade de adicionar botões externos tornam-no uma solução prática para automatizar circuitos de iluminação em zonas de passagem.

A sua instalação a 2 fios facilita determinadas substituições e remodelações, enquanto os ajustes ocultos ajudam a conservar a configuração selecionada depois de instalado.

Importante: o PULSALUZ foi concebido exclusivamente para as cargas incandescentes e halógenas especificadas pela Orbis. Não é compatível com iluminação LED nem com outras cargas eletrónicas. Também não devem ser ligados vários mecanismos PULSALUZ para controlar a mesma carga.
