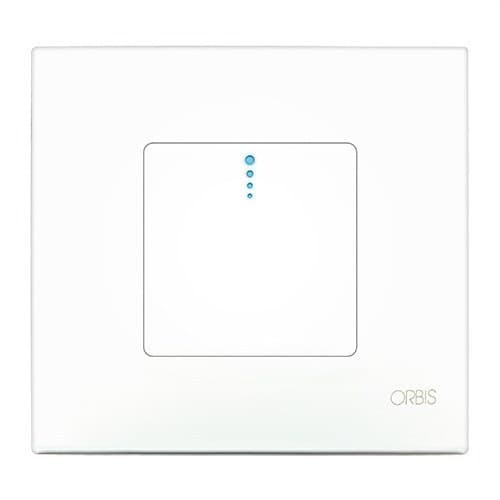

Temporizador pulsamat de 30 segundos a 10 minutos

O temporizador Orbis PULSAMAT, referência OB200001, é um automático de escada eletrónico concebido para controlar o acendimento temporizado de instalações de iluminação. Funciona a 230 V, instala-se embutido numa caixa de mecanismo universal e permite regular o tempo de funcionamento entre 30 segundos e 10 minutos.

A sua ativação é realizada através de um sensor tátil capacitivo integrado na frente, sem necessidade de exercer pressão, e também admite botões externos adicionais. Ao contrário do PULSALUZ de 2 fios, o PULSAMAT utiliza uma instalação de 3 fios e está preparado para trabalhar com diferentes tecnologias de iluminação, incluindo LED, fluorescentes, halogéneas e lâmpadas de baixo consumo dentro das cargas máximas indicadas pela Orbis.

Temporização regulável de 30 segundos a 10 minutos

O Orbis PULSAMAT permite selecionar o tempo durante o qual a iluminação permanece acesa após cada ativação. A gama de ajuste estende-se desde aproximadamente 30 segundos até 10 minutos, proporcionando flexibilidade para adaptar o funcionamento a escadas, corredores, vestíbulos, garagens, arrecadações, casas de banho e outras zonas de passagem.

O seletor de temporização fica oculto atrás da moldura exterior, ajudando a evitar alterações acidentais ou manipulações depois de configurado o tempo desejado.

Sensor tátil capacitivo

A ativação principal é realizada através de um sensor tátil situado na parte frontal do mecanismo. Basta tocar na sua superfície para iniciar a temporização, sem necessidade de acionar mecanicamente um botão.

A frente incorpora ainda um LED de sinalização que facilita a localização e a verificação do mecanismo.

Funcionamento rearmável

O PULSAMAT dispõe de temporização rearmável. Se o sensor frontal ou qualquer um dos botões adicionais for acionado enquanto o circuito permanece ligado, inicia-se um novo ciclo completo de temporização.

Esta característica é especialmente prática em escadas e zonas comuns, já que diferentes utilizadores podem prolongar o período de iluminação à medida que avançam pela instalação.

Compatível com botões externos

Além do sensor capacitivo incorporado, o PULSAMAT permite ligar botões externos para ativar a iluminação a partir de diferentes pontos da instalação.

Também admite botões luminosos com lâmpada de néon até um consumo conjunto máximo de 6 mA a 230 V. Desta forma, pode integrar-se em instalações com diferentes pontos de acionamento.

O manual da Orbis indica ainda que, se o contacto de um botão adicional for mantido fechado através de um interruptor, o circuito pode permanecer ligado de forma contínua enquanto esse contacto estiver fechado.

Instalação eletrónica de 3 fios

A referência OB200001 utiliza uma ligação de 3 fios. Esta característica permite empregar um relé de saída e trabalhar com uma variedade de tecnologias de iluminação superior à de temporizadores eletrónicos de 2 fios concebidos apenas para determinadas cargas.

A montagem é realizada embutida numa caixa de mecanismo universal de 65 x 65 mm e a ligação elétrica é feita através de terminais de parafuso.

Apto para diferentes tipos de lâmpadas

A Orbis define o PULSAMAT como apto para diferentes fontes de iluminação, respeitando sempre a potência máxima recomendada para cada tecnologia.

• Lâmpadas incandescentes: até 1300 W.
• Lâmpadas fluorescentes: até 1200 VA.
• Halogéneas de baixa tensão a 12 V CA: até 1000 VA.
• Halogéneas a 230 V CA: até 1300 W.
• Lâmpadas de baixo consumo: até 600 VA.
• Downlights: até 400 VA.
• Iluminação LED: até 90 VA.

Esta compatibilidade torna-o uma alternativa especialmente versátil para remodelações e substituições de antigos automáticos de escada quando a instalação utiliza diferentes tecnologias de iluminação.

Relé de saída de 6 A

O temporizador incorpora um relé com poder de corte de 6 A a 230 V CA com cos φ = 1. A seleção da carga ligada deve ser feita tendo em conta tanto esta intensidade máxima como os limites específicos estabelecidos pela Orbis para cada tecnologia de iluminação.

Compatível com a série 27 da Simon

A ficha técnica da Orbis indica compatibilidade do PULSAMAT com mecanismos da série 27 da Simon, facilitando a sua integração em determinadas instalações existentes ou projetos de renovação.

Formato embutido e design discreto

O mecanismo apresenta dimensões exteriores aproximadas de 93 x 86 x 42,5 mm e um peso líquido de 53 g. Depois de instalado, a eletrónica fica alojada dentro da caixa universal e no exterior permanece a frente com o sensor tátil e o indicador luminoso.

O ajuste de tempo fica protegido atrás da moldura, permitindo manter uma aparência limpa e dificultando que o utilizador altere acidentalmente a configuração.

Baixo consumo próprio

O PULSAMAT apresenta um consumo próprio aproximado de 0,7 W, equivalente a 5,5 VA. O equipamento permanece alimentado para detetar o contacto sobre o sensor e gerir eletronicamente a temporização.

Proteção IP20 para instalações interiores

O temporizador dispõe de grau de proteção IP20 segundo a EN 60529 e Classe II de proteção em condições corretas de montagem. Destina-se a instalações interiores protegidas contra a água e a humidade direta.

A sua temperatura de funcionamento situa-se entre -10 e +50 °C, enquanto para transporte e armazenamento admite temperaturas entre -20 e +60 °C.

Aplicações do Orbis PULSAMAT

A sua combinação de sensor tátil, botões adicionais e temporização ajustável torna-o especialmente indicado para controlar a iluminação em zonas onde não é necessário manter as luminárias permanentemente acesas.

• Escadas de condomínios.
• Corredores e vestíbulos.
• Pátios comuns.
• Garagens.
• Caves e arrecadações.
• Casas de banho e WC.
• Zonas comuns de edifícios.
• Iluminação interior temporizada.

Características técnicas do Orbis PULSAMAT OB200001

• Marca: Orbis.
• Referência: OB200001.
• Modelo: PULSAMAT.
• Tipo: temporizador eletrónico / automático de escada.
• Alimentação: 230 V CA.
• Frequência: 50 Hz.
• Gama de temporização: de 30 segundos a 10 minutos.
• Acionamento: sensor tátil capacitivo.
• Funcionamento rearmável: sim.
• Botões externos: sim.
• Botões luminosos: até 6 mA a 230 V.
• Instalação elétrica: 3 fios.
• Tipo de contacto: relé.
• Poder de corte: 6 A a 230 V CA, cos φ = 1.
• Consumo próprio: 0,7 W, aproximadamente 5,5 VA.
• Carga máxima incandescente: 1300 W.
• Carga máxima fluorescente: 1200 VA.
• Carga máxima halogénea 12 V CA: 1000 VA.
• Carga máxima halogénea 230 V CA: 1300 W.
• Carga máxima baixo consumo: 600 VA.
• Carga máxima downlights: 400 VA.
• Carga máxima LED: 90 VA.
• Montagem: embutido em caixa de mecanismo universal.
• Caixa compatível: 65 x 65 mm.
• Ligação: terminais de parafuso.
• Secção do condutor: 0,75-1,5 mm².
• Binário máximo de aperto: 0,4 Nm.
• Grau de proteção: IP20 segundo EN 60529.
• Classe de proteção: Classe II com montagem correta.
• Temperatura de funcionamento: -10 a +50 °C.
• Temperatura de transporte e armazenamento: -20 a +60 °C.
• Dimensões: 93 x 86 x 42,5 mm.
• Peso líquido: 53 g.
• Compatibilidade: série 27 da Simon.

Controlo temporizado para iluminação LED e convencional

O Orbis PULSAMAT OB200001 combina o acionamento tátil com uma temporização de até 10 minutos e a possibilidade de incorporar botões adicionais. A sua instalação de 3 fios e saída por relé permitem utilizá-lo com iluminação LED e com diferentes tecnologias de lâmpadas dentro das cargas estabelecidas pelo fabricante.

Face a uma iluminação permanentemente ligada, o temporizador permite desligar automaticamente o circuito no final do período selecionado, sendo uma solução prática para automatizar escadas e outras zonas comuns ou de passagem.

Importante: a instalação do PULSAMAT deve ser realizada por pessoal qualificado seguindo o esquema de ligação da Orbis. O fabricante recomenda evitar a sua instalação junto a fontes de campos eletromagnéticos especialmente intensos e respeitar sempre as cargas máximas indicadas para cada tipo de iluminação.
