Diferencial 4P 40A Classe AC 30mA

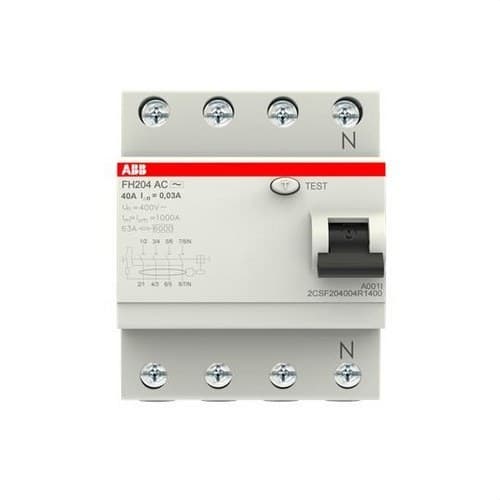

O interruptor diferencial ABB FH204 AC-40/0,03, referência 2CSF204004R1400, é um dispositivo diferencial tetrapolar da série FH200 concebido para a proteção de pessoas e instalações contra correntes de fuga à terra. Dispõe de 4 polos, uma corrente nominal de 40 A e uma sensibilidade diferencial de 30 mA, sendo especialmente adequado para quadros elétricos de instalações residenciais e do setor terciário.

Este modelo é de classe AC e instantâneo, pelo que está preparado para detetar correntes diferenciais residuais alternadas sinusoidais. A sua sensibilidade de 30 mA permite proporcionar proteção diferencial adicional em instalações elétricas, sempre como parte de um sistema corretamente dimensionado e protegido de acordo com a normativa aplicável.

Características principais do diferencial ABB FH204 AC

• Marca: ABB.
• Série: FH200.
• Modelo: FH204 AC-40/0,03.
• Referência: 2CSF204004R1400.
• Tipo: interruptor diferencial RCCB.
• Número de polos: 4.
• Corrente nominal: 40 A.
• Sensibilidade diferencial: 30 mA.
• Classe: AC.
• Funcionamento: instantâneo.
• Tensão nominal: 230/400 V CA.
• Tensão de isolamento Ui: 500 V.
• Tensão suportada a impulsos Uimp: 4 kV.
• Frequência: 50/60 Hz.
• Montagem: calha DIN.
• Largura: 4 módulos.
• Grau de proteção dos terminais: IP2X.
• Norma: IEC/EN 61008.

Proteção diferencial de 30 mA

O ABB FH204 AC incorpora uma corrente diferencial nominal de 30 mA. Quando deteta uma diferença entre a corrente que entra e a que retorna pelos condutores ativos superior ao limiar estabelecido, o dispositivo desliga o circuito para limitar os riscos associados a uma fuga de corrente à terra.

A sensibilidade de 30 mA é habitualmente utilizada como proteção diferencial adicional contra contactos elétricos em instalações de baixa tensão. O diferencial deve fazer parte de uma instalação corretamente concebida e não substitui as proteções específicas contra sobrecargas e curto-circuitos.

Classe AC para correntes residuais alternadas

Este modelo pertence à classe AC. Está concebido para detetar correntes diferenciais residuais alternadas sinusoidais, sendo uma solução orientada para circuitos e recetores compatíveis com este tipo de proteção diferencial.

A seleção da classe do diferencial deve ser feita tendo em conta as características dos equipamentos ligados e os requisitos da instalação. Quando as cargas possam gerar componentes contínuas pulsantes ou outras formas de corrente residual, deverá verificar-se se é necessário utilizar outro tipo de diferencial.

Configuração tetrapolar para instalações trifásicas

O FH204 AC-40/0,03 dispõe de 4 polos, permitindo o corte conjunto dos condutores ativos em instalações compatíveis com a sua configuração. Esta construção torna-o especialmente adequado para quadros trifásicos com neutro em habitações, espaços comerciais e outras instalações de baixa tensão.

A sua tensão de utilização é de 230/400 V CA, com uma tensão nominal de isolamento de 500 V e uma tensão suportada a impulsos de 4 kV.

Corrente nominal de 40 A

O diferencial admite uma corrente nominal In de 40 A. Este valor determina a corrente que pode circular de forma permanente pelo dispositivo dentro das condições especificadas pela ABB.

Tratando-se de um RCCB, a sua função principal é a proteção diferencial e não incorpora proteção magnetotérmica contra sobrecargas ou curto-circuitos. A instalação deve dispor dos dispositivos de proteção contra sobreintensidades correspondentes, corretamente coordenados com o diferencial.

Proteção contra curto-circuitos através de dispositivo a montante

A ABB especifica para os interruptores diferenciais FH200 uma resistência condicional a curto-circuitos até 6 kA quando se utiliza um fusível gL de 63 A a montante. Além disso, a documentação técnica do produto indica uma capacidade nominal de serviço face a curto-circuito de 1 kA.

A coordenação com o dispositivo de proteção a montante deve ser realizada de acordo com as tabelas, instruções do fabricante e normativa da instalação.

Imunidade a disparos intempestivos

A gama FH200 classe AC da ABB apresenta uma imunidade a correntes transitórias até 250 A com onda 8/20 µs. Esta característica ajuda a reduzir disparos indesejados provocados por determinadas perturbações transitórias dentro das condições definidas pelo fabricante.

Montagem em calha DIN e formato de 4 módulos

O ABB FH204 AC foi concebido para instalação em calha DIN em quadros elétricos modulares. Ocupa 4 módulos de 17,5 mm, equivalentes a uma largura aproximada de 70 mm, facilitando a sua integração juntamente com disjuntores magnetotérmicos e outros elementos de proteção e controlo.

As suas dimensões aproximadas são 70 mm de largura, 85 mm de altura e 69 mm de profundidade. A profundidade de instalação declarada é de 69 mm.

Terminais protegidos IP2X

Os terminais apresentam um grau de proteção IP2X. O sistema de ligação admite condutores até 25 mm² no borne principal, conforme a configuração e o tipo de condutor especificados pela ABB.

O guia técnico da ABB indica ligações através de borne cilíndrico de arrasto bidirecional, preparado para condutores flexíveis ou rígidos.

Aplicações do diferencial ABB FH204 AC-40/0,03

A gama FH200 é orientada principalmente para instalações residenciais e do setor terciário. Esta versão tetrapolar pode ser utilizada em quadros elétricos que necessitem de uma proteção diferencial de 30 mA e uma corrente nominal até 40 A, desde que a classe AC seja compatível com as cargas ligadas.

• Quadros elétricos de habitações.
• Instalações trifásicas com neutro.
• Espaços comerciais e escritórios.
• Quadros secundários de distribuição.
• Instalações do setor residencial e terciário.
• Circuitos compatíveis com proteção diferencial classe AC.

Dados técnicos do ABB FH204 AC-40/0,03

• Fabricante: ABB.
• Família: FH200.
• Modelo: FH204 AC-40/0,03.
• Referência do fabricante: 2CSF204004R1400.
• EAN: 8012542894001.
• Tipo de dispositivo: RCCB - interruptor diferencial.
• Polos: 4.
• Corrente nominal In: 40 A.
• Corrente diferencial nominal IΔn: 30 mA.
• Tipo de corrente residual: AC.
• Atuação: instantânea.
• Tensão nominal: 230/400 V CA.
• Tensão nominal de isolamento Ui: 500 V.
• Tensão suportada a impulsos Uimp: 4 kV.
• Frequência nominal: 50/60 Hz.
• Capacidade nominal de serviço face a curto-circuito: 1 kA.
• Corrente máxima de impulso: 0,25 kA.
• Resistência condicional a curto-circuitos: até 6 kA com fusível gL de 63 A a montante segundo a ABB.
• Montagem: calha DIN.
• Número de módulos: 4.
• Largura: 70 mm.
• Altura: 85 mm.
• Profundidade: 69 mm.
• Grau de proteção: IP2X.
• Secção máxima do condutor: até 25 mm².
• Norma: IEC/EN 61008.

Interruptor diferencial tetrapolar para quadros elétricos

O ABB FH204 AC-40/0,03 oferece uma solução de proteção diferencial para quadros elétricos que exijam 4 polos, 40 A e uma sensibilidade de 30 mA. O seu formato modular, a montagem em calha DIN e o seu design para aplicações residenciais e terciárias facilitam a integração em quadros de distribuição de baixa tensão.

Para garantir uma proteção adequada, este interruptor diferencial deve ser instalado juntamente com os dispositivos de proteção contra sobreintensidades necessários e selecionado de acordo com as características da rede, as cargas ligadas e a normativa elétrica em vigor.
