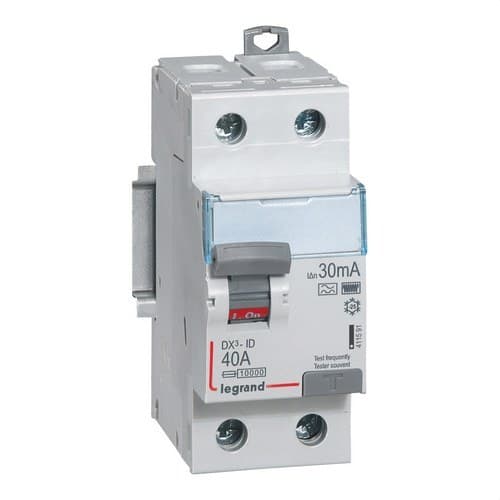

Diferencial DX3 2P 40A 30mA Classe HPI

O interruptor diferencial Legrand DX³ 411591 foi concebido para proteger as pessoas contra riscos elétricos associados a correntes de fuga para a terra. Dispõe de 2 polos, uma corrente nominal de 40 amperes, sensibilidade diferencial de 30 miliamperes e tensão nominal de 230 volts em corrente alternada.

Este modelo pertence à gama de diferenciais de alta imunidade HPI da Legrand, atualmente identificados pelo fabricante como tipo F. O seu design proporciona uma maior imunidade face a disparos intempestivos provocados por perturbações elétricas, ao mesmo tempo que permite detetar diferentes formas de corrente residual.

Tipo F HPI com imunidade reforçada

O Legrand 411591 foi especialmente concebido para instalações em que podem ocorrer perturbações capazes de provocar disparos indesejados em diferenciais convencionais.

O tipo F permite detetar correntes residuais alternadas, correntes contínuas pulsantes e correntes residuais de alta frequência, proporcionando uma proteção adaptada a instalações com equipamentos eletrónicos e cargas que incorporam eletrónica de potência.

Além disso, a sua imunidade reforçada face a disparos intempestivos contribui para manter a continuidade de serviço em instalações expostas a determinadas perturbações elétricas.

Sensibilidade de 30 miliamperes

O diferencial apresenta uma corrente diferencial nominal de 30 miliamperes, valor habitualmente utilizado para a proteção adicional das pessoas contra o risco de choque elétrico por correntes de fuga.

O dispositivo supervisiona permanentemente o equilíbrio entre a corrente que entra e sai do circuito. Quando deteta uma corrente residual superior ao limiar estabelecido, provoca a desconexão do circuito.

Além de contribuir para a proteção contra contactos elétricos, o diferencial ajuda a reduzir os riscos associados a correntes persistentes de defeito à terra que poderiam originar aquecimentos ou incêndios.

Interruptor diferencial de 2 polos e 40 amperes

A referência 411591 dispõe de uma configuração bipolar de 2 polos para instalações de 230 volts e admite uma corrente nominal até 40 amperes.

O seu formato permite desligar simultaneamente os condutores associados ao circuito protegido, facilitando o isolamento da instalação quando ocorre uma fuga ou quando é necessário realizar operações de manutenção.

Importante: diferencial sem proteção contra sobrecargas

O Legrand DX³ 411591 é um interruptor diferencial sem proteção integrada contra sobreintensidades. A sua função principal é a deteção de correntes de fuga à terra.

Por este motivo, deve ser combinado com dispositivos de proteção contra sobrecargas e curtos-circuitos adequados à instalação, como um interruptor magnetotérmico corretamente dimensionado.

Resistência ao curto-circuito de 10 quiloamperes

O dispositivo apresenta uma resistência ao curto-circuito de 10 quiloamperes e uma capacidade de resistência a correntes de impulso de 3 quiloamperes, de acordo com as especificações técnicas indicadas pela Legrand.

A sua tensão nominal de isolamento é de 250 volts e a tensão suportada a impulsos atinge os 4 quilovolts.

Formato modular para calha DIN

O diferencial está preparado para instalação em calha DIN em quadros elétricos e ocupa 2 módulos. Dispõe de fixações tanto na parte superior como inferior para facilitar a montagem e desmontagem na calha.

A sua profundidade de instalação é de 44 milímetros, com dimensões aproximadas de 35,6 milímetros de largura, 94,8 milímetros de altura e 77,8 milímetros de profundidade.

Ligação através de bornes de parafuso

O Legrand 411591 utiliza bornes de ligação por parafuso. A alimentação é realizada através dos terminais superiores e a ligação da carga através dos terminais inferiores.

Admite condutores multifilares com secções compreendidas entre 0,75 e 35 milímetros quadrados e condutores rígidos entre 0,75 e 50 milímetros quadrados, facilitando a sua integração em quadros elétricos com diferentes secções de cablagem.

Botão de teste para verificar o diferencial

O dispositivo incorpora um botão de teste que permite verificar o correto funcionamento do mecanismo de disparo diferencial. A Legrand recomenda utilizar periodicamente este botão para confirmar o funcionamento da proteção diferencial.

Também incorpora um porta-etiquetas para identificar claramente o circuito e uma indicação visual das posições de ligação e desligação na alavanca de acionamento.

Compatível com auxiliares da gama DX³

O interruptor diferencial admite a incorporação de equipamentos auxiliares compatíveis da gama Legrand DX³, permitindo ampliar as funções de sinalização, comando ou controlo conforme as necessidades do quadro elétrico.

Características técnicas do Legrand 411591

• Marca: Legrand.
• Gama: DX³.
• Referência: 411591.
• EAN: 3245064115919.
• Tipo de produto: interruptor diferencial.
• Classificação: tipo F, HPI superimunizado.
• Número de polos: 2.
• Corrente nominal: 40 amperes.
• Sensibilidade diferencial: 30 miliamperes.
• Tensão nominal: 230 volts.
• Tipo de tensão: corrente alternada.
• Frequência: 50 hertz.
• Resistência ao curto-circuito: 10 quiloamperes.
• Resistência a corrente de impulso: 3 quiloamperes.
• Tensão nominal de isolamento: 250 volts.
• Tensão suportada a impulsos: 4 quilovolts.
• Proteção seletiva: não.
• Retardo de curta duração: sim.
• Número de módulos: 2.
• Montagem: calha DIN.
• Profundidade de instalação: 44 milímetros.
• Largura: 35,6 milímetros.
• Altura: 94,8 milímetros.
• Profundidade total: 77,8 milímetros.
• Grau de proteção: IP20.
• Resistência a impactos: IK04.
• Grau de poluição: 2.
• Temperatura de funcionamento: entre -25 e 60 graus Celsius.
• Temperatura de armazenamento: entre -40 e 70 graus Celsius.
• Secção para condutor multifilar: entre 0,75 e 35 milímetros quadrados.
• Secção para condutor rígido: entre 0,75 e 50 milímetros quadrados.
• Tipo de ligação: bornes de parafuso.
• Cor: cinzento RAL 7035.
• Botão de teste: sim.
• Compatível com equipamentos auxiliares: sim.

Diferencial superimunizado para instalações com equipamentos eletrónicos

O Legrand DX³ 411591 combina uma sensibilidade de 30 miliamperes com tecnologia tipo F HPI de imunidade reforçada, o que o torna uma solução especialmente adequada para circuitos onde existem equipamentos eletrónicos suscetíveis de gerar perturbações ou correntes residuais mais complexas do que as presentes em cargas convencionais.

O seu formato de 2 módulos, montagem em calha DIN, intensidade nominal de 40 amperes, botão de teste e compatibilidade com auxiliares DX³ facilitam a sua integração em quadros elétricos residenciais e terciários que requerem uma proteção diferencial com maior imunidade face a disparos indesejados.
