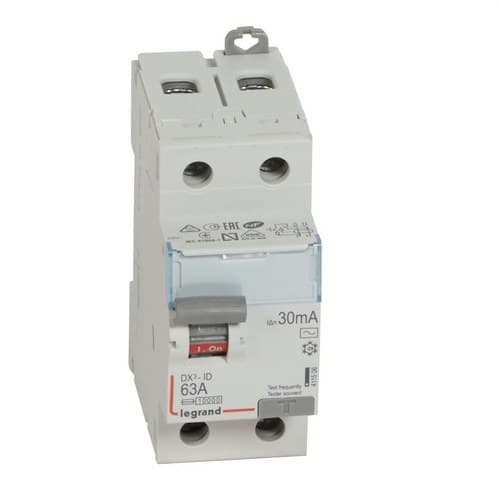

Diferencial DX3 2P 63A 30mA Classe AC

O interruptor diferencial Legrand DX³ 411506 foi projetado para detetar correntes de fuga à terra e desligar o circuito quando atingem o limiar definido. Dispõe de 2 polos, uma corrente nominal de 63 amperes, sensibilidade de 30 miliamperes e tecnologia tipo AC para a deteção de correntes residuais alternadas sinusoidais.

Com uma tensão nominal de 230 volts em corrente alternada, formato de apenas 2 módulos e montagem em calha DIN, este diferencial DX³ é indicado para quadros elétricos onde é necessária proteção diferencial de alta intensidade em circuitos monofásicos.

Diferencial Legrand DX³ bipolar de 63 amperes

A referência 411506 pertence à gama de interruptores diferenciais DX³ da Legrand. A sua configuração de 2 polos permite realizar o desligamento conjunto dos condutores do circuito quando o dispositivo deteta uma corrente residual superior ao valor definido.

A sua corrente nominal de 63 amperes determina a corrente que pode circular através do diferencial em condições normais de funcionamento, sempre respeitando as condições de instalação e proteção contra sobreintensidades definidas para o circuito.

Sensibilidade de 30 miliamperes

O Legrand 411506 apresenta uma corrente diferencial nominal de 30 miliamperes. O dispositivo compara continuamente a corrente que circula pelos condutores ativos e provoca a abertura do circuito quando deteta um desequilíbrio correspondente a uma fuga à terra superior ao limiar previsto.

Esta sensibilidade é utilizada como proteção diferencial adicional face ao risco associado a contactos elétricos e correntes de fuga, dentro das condições estabelecidas pela norma de instalação aplicável.

Diferencial tipo AC

Este modelo pertence à classe AC. Os interruptores diferenciais deste tipo destinam-se a detetar correntes residuais alternadas sinusoidais.

A escolha do tipo de diferencial deve ser feita tendo em conta as cargas ligadas ao circuito. Para instalações com equipamentos eletrónicos capazes de gerar outras formas de corrente residual podem ser necessários diferenciais do tipo A, F, B ou outras tecnologias específicas.

Tensão nominal de 230 volts

O diferencial foi concebido para uma tensão nominal de 230 volts em corrente alternada e uma frequência de 50 hertz.

A sua tensão nominal de isolamento é de 250 volts e a tensão suportada a impulsos atinge os 4 quilovolts.

Resistência ao curto-circuito de 10 quiloamperes

A Legrand especifica para a referência 411506 uma resistência ao curto-circuito Icw de 10 quiloamperes. Indica também uma capacidade de resistência a correntes de impulso de 0,25 quiloamperes.

É importante ter em conta que este produto é um interruptor diferencial e não incorpora proteção magnetotérmica contra sobrecargas e curto-circuitos. Deve ser instalado em conjunto com os dispositivos de proteção contra sobreintensidades adequados para o circuito.

Proteção diferencial para pessoas e instalações

O interruptor diferencial foi concebido para detetar defeitos de isolamento que provocam a circulação de corrente para a terra. Quando a fuga ultrapassa a sua sensibilidade nominal, o mecanismo abre o circuito para interromper a alimentação.

Além de contribuir para a proteção face ao risco de choque elétrico, a deteção de correntes persistentes de fuga ajuda a limitar riscos resultantes de defeitos de isolamento na instalação.

Formato compacto de 2 módulos

O Legrand DX³ 411506 ocupa uma largura equivalente a 2 módulos, facilitando a sua integração em quadros elétricos juntamente com disjuntores magnetotérmicos, contactores e outros dispositivos modulares.

Foi concebido para montagem em calha DIN e apresenta uma profundidade de instalação de 44 milímetros.

Dimensões do Legrand 411506

• Largura: 35,6 milímetros.
• Altura: 94,8 milímetros.
• Profundidade: 77,8 milímetros.
• Profundidade de instalação: 44 milímetros.
• Número de módulos: 2.

Estas dimensões permitem planear com precisão o espaço necessário dentro do quadro de distribuição.

Bornes de parafuso para cablagem de grande secção

O interruptor diferencial incorpora terminais de ligação por parafuso e admite tanto cabo como sistemas de barramento compatíveis.

As capacidades de ligação indicadas pela Legrand são:

• Condutores flexíveis ou multifilares: entre 0,75 e 35 milímetros quadrados.
• Condutores rígidos: entre 0,75 e 50 milímetros quadrados.

Esta capacidade de ligação facilita a sua integração em instalações com intensidades elevadas e diferentes secções de condutor.

Alimentação superior ou inferior

A referência 411506 permite realizar a alimentação elétrica pela parte superior ou inferior, proporcionando flexibilidade durante o desenho e a cablagem do quadro.

O dispositivo admite ligação por cabo e barramento compatível, facilitando a sua combinação com outros componentes modulares da gama Legrand.

Proteção IP20 e IK04

O diferencial apresenta um grau de proteção IP20 depois de cablado de acordo com as condições indicadas pelo fabricante.

A resistência mecânica face a impactos é IK04, enquanto a parte frontal atinge uma proteção contra contacto direto adequada para a sua utilização em quadros elétricos corretamente instalados.

Ampla gama de temperatura de funcionamento

O Legrand 411506 está preparado para funcionar com temperaturas ambiente compreendidas entre -25 e 60 graus Celsius.

Para armazenamento, o fabricante especifica uma gama compreendida entre -40 e 70 graus Celsius. O produto apresenta um grau de poluição 2.

Compatível com equipamentos auxiliares DX³

A Legrand indica que este interruptor diferencial pode ser associado a equipamentos auxiliares compatíveis da gama DX³, permitindo ampliar as possibilidades de comando, sinalização ou atuação conforme as necessidades do quadro elétrico.

Também incorpora um espaço frontal para identificação, facilitando a etiquetagem do circuito protegido e as posteriores operações de inspeção ou manutenção.

Conforme IEC/EN 61008-1

O interruptor diferencial Legrand DX³ 411506 foi desenvolvido conforme a norma IEC/EN 61008-1, aplicável a interruptores automáticos para atuação por corrente diferencial residual sem proteção incorporada contra sobreintensidades.

Esta característica confirma que a sua função é especificamente diferencial e que deve ser coordenada com a proteção magnetotérmica correspondente da instalação.

Características técnicas do Legrand 411506

• Marca: Legrand.
• Gama: DX³.
• Referência: 411506.
• EAN: 3245064115063.
• Tipo de produto: interruptor diferencial.
• Tipo de corrente diferencial: AC.
• Número de polos: 2.
• Corrente nominal: 63 amperes.
• Sensibilidade diferencial: 30 miliamperes.
• Tensão nominal: 230 volts em corrente alternada.
• Frequência: 50 hertz.
• Resistência ao curto-circuito Icw: 10 quiloamperes.
• Resistência a corrente de impulso: 0,25 quiloamperes.
• Tensão nominal de isolamento: 250 volts.
• Tensão suportada a impulsos: 4 quilovolts.
• Proteção seletiva: não.
• Retardo de curta duração: não.
• Proteção magnetotérmica integrada: não.
• Montagem: calha DIN.
• Número de módulos: 2.
• Profundidade de instalação: 44 milímetros.
• Largura: 35,6 milímetros.
• Altura: 94,8 milímetros.
• Profundidade: 77,8 milímetros.
• Grau de proteção: IP20.
• Resistência a impactos: IK04.
• Grau de poluição: 2.
• Secção para condutor flexível ou multifilar: entre 0,75 e 35 milímetros quadrados.
• Secção para condutor rígido: entre 0,75 e 50 milímetros quadrados.
• Tipo de ligação: terminal aparafusado, cabo e barramento.
• Sentido de alimentação: superior ou inferior.
• Temperatura de funcionamento: entre -25 e 60 graus Celsius.
• Temperatura de armazenamento: entre -40 e 70 graus Celsius.
• Cor: cinzento RAL 7035.
• Compatível com equipamentos auxiliares: sim.
• Norma: IEC/EN 61008-1.

Diferencial bipolar de 63 amperes para quadros elétricos

O Legrand DX³ 411506 combina uma corrente nominal de 63 amperes, sensibilidade de 30 miliamperes e deteção de correntes residuais do tipo AC num formato compacto de 2 módulos.

A sua montagem em calha DIN, resistência ao curto-circuito Icw de 10 quiloamperes, ampla gama de ligação e compatibilidade com equipamentos auxiliares DX³ facilitam a sua integração em quadros elétricos que requerem uma proteção diferencial bipolar a 230 volts.
