Diferencial magnetotérmico 4-6,3A

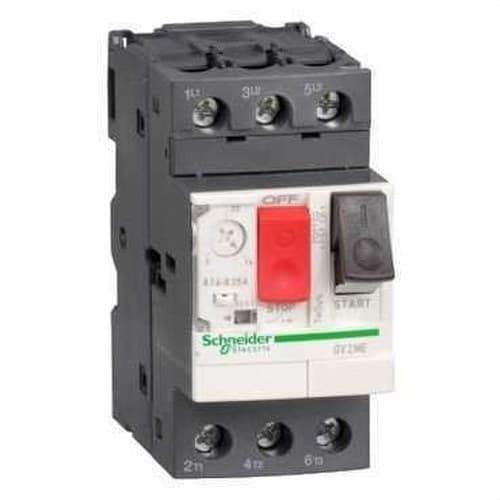

O Schneider Electric TeSys Deca GV2ME10 é um disjuntor-motor ou disjuntor magnetotérmico de 3 polos concebido para a proteção e manobra manual de motores trifásicos. Dispõe de proteção térmica regulável de 4 a 6,3 A, disparo magnético fixo de 91 A e capacidade para motores até 2,2 kW a 400/415 V. A sua combinação de proteção contra sobrecargas, curto-circuitos e perda de fase permite reunir várias funções de proteção do motor num dispositivo compacto.

A referência GV2ME10 pertence à gama TeSys Deca GV2 da Schneider Electric e utiliza comando frontal por meio de botões de marcha e paragem. Incorpora terminais de parafuso, admite montagem direta em calha DIN de 35 mm e oferece um elevado poder de corte, atingindo 100 kA a 400/415 V CA conforme a IEC 60947-2.

Disjuntor-motor magnetotérmico de 4 a 6,3 A

O GV2ME10 incorpora uma unidade de disparo térmico-magnética especificamente orientada para a proteção de motores.

A sua proteção térmica pode ser ajustada entre:

• Corrente mínima: 4 A.
• Corrente máxima: 6,3 A.

O ajuste deve ser realizado de acordo com a corrente nominal indicada na placa do motor e as condições reais de funcionamento da instalação.

Proteção térmica contra sobrecargas

A parte térmica do disjuntor-motor protege contra sobrecargas prolongadas. Se o motor consumir uma corrente superior ao valor ajustado durante um determinado tempo, o dispositivo abre o circuito para evitar um aquecimento excessivo dos enrolamentos e da cablagem.

Por ser regulável entre 4 e 6,3 A, o mesmo GV2ME10 pode adaptar-se a diferentes motores dentro deste intervalo de intensidade.

Proteção magnética contra curto-circuitos

A proteção magnética proporciona uma resposta rápida face a correntes elevadas de curto-circuito.

A Schneider Electric especifica para o GV2ME10 uma corrente de disparo magnético de 91 A.

Esta proteção atua de forma independente do ajuste térmico e foi concebida para desligar rapidamente o circuito perante defeitos de elevada intensidade.

Sensibilidade à perda de fase

O Schneider Electric GV2ME10 dispõe de sensibilidade à perda de fase conforme a IEC 60947-4-1.

Esta característica é especialmente relevante para motores trifásicos, uma vez que o funcionamento com uma fase ausente pode gerar desequilíbrios importantes de corrente, perda de binário e sobreaquecimento do motor.

3 polos para motores trifásicos

O disjuntor-motor apresenta uma configuração de 3 polos, adequada para circuitos de alimentação de motores trifásicos.

• Número de polos: 3P.
• Tipo de rede: corrente alternada.
• Frequência: 50/60 Hz.
• Tensão máxima de utilização Ue: 690 V CA.

Até 2,2 kW a 400/415 V

A potência do motor compatível depende da tensão de alimentação. A Schneider Electric especifica:

• 400/415 V CA: até 2,2 kW.
• 500 V CA: até 3 kW.
• 690 V CA: até 4 kW.

A seleção final deve ser feita principalmente com base na corrente nominal real do motor, que deve situar-se dentro do intervalo de regulação de 4 a 6,3 A.

Poder de corte de 100 kA a 400 V

O GV2ME10 oferece um elevado poder de corte último Icu, que varia consoante a tensão de funcionamento:

• 230/240 V CA: 100 kA.
• 400/415 V CA: 100 kA.
• 440 V CA: 50 kA.
• 500 V CA: 50 kA.
• 690 V CA: 3 kA.

Numa rede trifásica convencional de 400 V, o dispositivo atinge assim um Icu de 100 kA conforme a IEC 60947-2.

Poder de corte de serviço Ics

A Schneider Electric especifica um poder de corte de serviço Ics equivalente a 100 % do Icu a 230/240 V, 400/415 V, 440 V e 500 V.

A 690 V, o Ics corresponde a 75 % do Icu.

Esta elevada capacidade permite utilizar o disjuntor-motor em instalações onde podem existir níveis importantes de corrente de curto-circuito, sempre dentro das condições indicadas pelo fabricante.

Categorias AC-3 e AC-3e

O GV2ME10 está preparado para aplicações de proteção e controlo de motor nas categorias:

• AC-3.
• AC-3e.

Estas categorias estão relacionadas com o arranque e a desconexão de motores assíncronos, pelo que o dispositivo é especialmente indicado para quadros de controlo de motores e maquinaria.

Comando manual por botões

O GV2ME10 incorpora um sistema frontal de comando por botões que permite ligar e desligar manualmente o motor.

Desta forma, o mesmo dispositivo pode realizar:

• Ligação manual.
• Desligação manual.
• Proteção contra sobrecargas.
• Proteção contra curto-circuitos.
• Proteção contra perda de fase.

Para automatizar o arranque e a paragem à distância pode ser combinado com um contactor TeSys compatível.

Apto para seccionamento

O Schneider Electric GV2ME10 é apto para isolamento ou seccionamento conforme a IEC 60947-1.

Isto permite utilizá-lo como elemento de desligamento dentro do quadro durante operações de manutenção, sempre seguindo os procedimentos de segurança aplicáveis.

Tensão de isolamento e resistência a impulsos

• Tensão nominal de isolamento Ui: 690 V CA.
• Tensão suportada a impulso Uimp: 6 kV.
• Tensão máxima de utilização Ue: 690 V CA.
• Frequência: 50/60 Hz.

Montagem em calha DIN ou placa

O disjuntor-motor pode ser instalado através de diferentes sistemas:

• Clip sobre calha DIN simétrica de 35 mm.
• Montagem em placa mediante adaptador compatível.

Pode ser montado tanto na posição vertical como horizontal dentro das condições previstas pela Schneider Electric.

Terminais de ligação por parafuso

A referência GV2ME10 utiliza terminais de parafuso para o circuito de potência.

Admite, consoante o tipo de condutor:

• Condutor rígido: até 2 condutores de 1 a 6 mm².
• Condutor flexível sem ponteira: até 2 condutores de 1,5 a 6 mm².
• Condutor flexível com ponteira: até 2 condutores de 1 a 4 mm².
• Binário de aperto: 1,7 Nm.

Formato compacto de 45 mm

O TeSys GV2ME10 apresenta dimensões compactas que facilitam a sua integração em quadros de controlo:

• Largura: 45 mm.
• Altura: 89 mm.
• Profundidade: 78,5 mm sobre calha DIN de 7,5 mm.
• Peso: aproximadamente 0,26 kg.
• Cor: cinzento escuro.

Durabilidade até 100.000 ciclos

A Schneider Electric especifica:

• Durabilidade mecânica: 100.000 ciclos.
• Durabilidade elétrica: 100.000 ciclos em AC-3 a 415 V e corrente nominal.
• Serviço nominal: contínuo conforme a IEC 60947-4-1.

Grau de proteção IP20

O GV2ME10 oferece:

• Grau de proteção: IP20 conforme a IEC 60529.
• Resistência a impactos: IK04.

Foi concebido para ser instalado dentro de um quadro ou invólucro que proporcione o grau de proteção necessário para o ambiente de trabalho.

Condições ambientais

• Temperatura de funcionamento: -20 a 60 °C.
• Temperatura de armazenamento: -40 a 80 °C.
• Altitude de funcionamento: até 2.000 m.
• Resistência a impactos: 30 gn durante 11 ms.
• Resistência a vibrações: 5 gn entre 5 e 150 Hz.

Aplicações do Schneider Electric GV2ME10

O disjuntor-motor pode ser utilizado para a proteção de motores cuja corrente nominal se situe entre 4 e 6,3 A, por exemplo em:

• Bombas.
• Ventiladores.
• Compressores.
• Equipamentos HVAC.
• Máquinas industriais.
• Sistemas transportadores.
• Pequenas máquinas-ferramenta.
• Quadros de automação.
• Arrancadores diretos de motor.

Compatível com contactores TeSys

O GV2ME10 pode ser combinado com contactores Schneider Electric TeSys para formar um arrancador de motor completo.

Mediante acessórios de ligação específicos é possível associá-lo, entre outros, com:

• Contactores compactos TeSys K.
• Contactores TeSys Deca compatíveis.
• Contactos auxiliares e sinalização.
• Bobinas de mínima tensão.
• Bobinas de disparo.
• Acessórios de montagem e ligação.

A referência exata de cada acessório deve ser selecionada de acordo com a configuração do arrancador e as tabelas de coordenação da Schneider Electric.

Características técnicas do Schneider Electric GV2ME10

• Marca: Schneider Electric.
• Referência: GV2ME10.
• Gama: TeSys Deca.
• Família: TeSys GV2.
• Tipo: disjuntor-motor / disjuntor magnetotérmico de motor.
• Aplicação: proteção de motores.
• Número de polos: 3P.
• Tecnologia de disparo: termomagnética.
• Corrente nominal máxima: 6,3 A.
• Intervalo de ajuste térmico: 4-6,3 A.
• Corrente de disparo magnético: 91 A.
• Sensibilidade à perda de fase: sim.
• Potência do motor a 400/415 V: 2,2 kW.
• Potência do motor a 500 V: 3 kW.
• Potência do motor a 690 V: 4 kW.
• Icu a 230/240 V: 100 kA.
• Icu a 400/415 V: 100 kA.
• Icu a 440 V: 50 kA.
• Icu a 500 V: 50 kA.
• Icu a 690 V: 3 kA.
• Categorias de utilização: A, AC-3 e AC-3e.
• Tensão máxima de utilização Ue: 690 V CA.
• Tensão de isolamento Ui: 690 V CA.
• Tensão suportada a impulso Uimp: 6 kV.
• Frequência: 50/60 Hz.
• Tipo de comando: botões marcha/paragem.
• Apto para seccionamento: sim.
• Terminais: terminais de parafuso.
• Binário de aperto: 1,7 Nm.
• Montagem: calha DIN de 35 mm ou placa com adaptador.
• Largura: 45 mm.
• Altura: 89 mm.
• Profundidade: 78,5 mm.
• Peso: aproximadamente 0,26 kg.
• Grau de proteção: IP20.
• Resistência a impactos: IK04.
• Durabilidade mecânica: 100.000 ciclos.
• Durabilidade elétrica: 100.000 ciclos em AC-3 a 415 V.
• Temperatura de funcionamento: -20 a 60 °C.
• Temperatura de armazenamento: -40 a 80 °C.
• Altitude: até 2.000 m.
• Normas principais: IEC/EN 60947-2 e IEC/EN 60947-4-1.

Proteção completa do motor num formato compacto

O Schneider Electric TeSys Deca GV2ME10 combina proteção térmica ajustável, proteção magnética instantânea, sensibilidade à perda de fase e comando manual num único dispositivo compacto. O seu intervalo de 4 a 6,3 A permite proteger motores trifásicos até 2,2 kW a 400/415 V quando a sua corrente nominal se encontra dentro da margem regulável.

O seu elevado poder de corte de 100 kA a 400/415 V, a possibilidade de o combinar com contactores TeSys e a sua montagem em calha DIN fazem do GV2ME10 uma solução especialmente indicada para arrancadores de motor, maquinaria e quadros de automação profissionais.

Importante: o GV2ME10 não é um interruptor diferencial e não proporciona proteção contra fugas de corrente para a terra. A sua função é proteger motores contra sobrecargas, curto-circuitos e perda de fase. Quando a instalação exigir proteção diferencial, deverá ser adicionado um dispositivo adequado independente.
