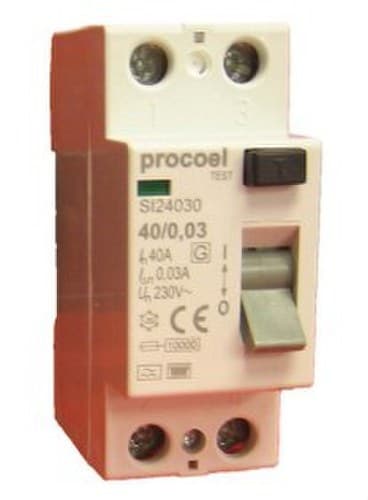

Diferencial Superimunizado 2P 40A 300mA

O interruptor diferencial superimunizado Procoel SI240300 é um dispositivo de 2 polos, 40 A e sensibilidade diferencial de 300 mA, concebido para proteger instalações elétricas contra correntes residuais de fuga. A sua tecnologia de classe F proporciona uma elevada imunidade contra disparos intempestivos e permite detetar correntes residuais com componentes de diferentes frequências, sendo especialmente adequado para circuitos com variadores de frequência, climatização inverter, equipamentos informáticos e outras cargas eletrónicas.

O SI240300 apresenta um poder de corte condicional de 10 kA, funcionamento eletromecânico, grau de proteção IP20 e ligação para condutores até 35 mm². O seu formato bipolar é indicado para instalações monofásicas e dispõe do neutro situado no lado esquerdo.

Diferencial superimunizado classe F

A classe F amplia as prestações de deteção face às correntes residuais presentes em instalações modernas com eletrónica de potência. Além das correntes alternadas sinusoidais e das formas de onda contempladas pelos diferenciais de classe A, pode responder a correntes residuais compostas por múltiplas frequências.

A Procoel especifica para esta gama capacidade de deteção de correntes residuais de frequência mista até 1 kHz, característica especialmente útil em instalações com cargas não lineares e equipamentos eletrónicos.

Alta imunidade contra disparos intempestivos

O design superimunizado do SI240300 aumenta a resistência a perturbações que podem provocar desligamentos indesejados em diferenciais convencionais.

Esta característica é especialmente interessante em instalações onde existem harmónicos, filtros eletrónicos, conversores ou equipamentos inverter e onde se pretende reduzir interrupções desnecessárias do fornecimento.

Sensibilidade diferencial de 300 mA

A corrente diferencial nominal IΔn é de 300 mA. Esta sensibilidade é habitualmente utilizada em circuitos onde se requer proteção diferencial contra defeitos de isolamento com um limiar superior ao dos diferenciais de alta sensibilidade de 30 mA.

A seleção da sensibilidade deve ser realizada de acordo com o esquema elétrico, as proteções instaladas a montante e a jusante e os requisitos regulamentares de cada circuito.

2 polos para instalações monofásicas

O SI240300 dispõe de 2 polos e está preparado para interromper os condutores ativos de uma instalação monofásica. O neutro situa-se no lado esquerdo do dispositivo, aspeto que deve ser respeitado durante a ligação.

Corrente nominal de 40 A

A corrente nominal do interruptor diferencial é de 40 A. Tratando-se de um diferencial sem proteção contra sobreintensidades incorporada, deve ser coordenado com os dispositivos magnetotérmicos adequados para proteger o circuito contra sobrecargas e curtos-circuitos.

Poder de corte condicional de 10 kA

A Procoel especifica um poder de corte condicional de 10 kA conforme as condições estabelecidas pela norma aplicável aos interruptores diferenciais.

A coordenação com as proteções contra sobreintensidade deve ser realizada seguindo as características da instalação e as indicações do fabricante.

Deteção de correntes de fuga até 1 kHz

Uma das principais características do diferencial classe F é a sua capacidade para responder a correntes residuais que contêm diferentes frequências, típicas de equipamentos eletrónicos e conversores.

O SI240300 pode detetar correntes alternadas, correntes pulsantes com componente contínua e correntes residuais de frequência mista até 1 kHz.

Resistência a impulsos transitórios

A gama SI oferece uma elevada imunidade a correntes transitórias. Para este modelo, é especificada uma resistência a impulsos com forma de onda 8/20 µs até 3 kA.

Esta característica contribui para reduzir os disparos indesejados causados por determinadas perturbações transitórias de curta duração.

Funcionamento eletromecânico

O Procoel SI240300 utiliza um princípio de funcionamento eletromecânico. As funções de deteção, avaliação e disparo diferencial não dependem de eletrónica auxiliar alimentada externamente.

Este design ajuda a manter a função diferencial perante variações da tensão de alimentação dentro das condições previstas pelo fabricante.

Especialmente indicado para cargas eletrónicas

A tecnologia classe F torna o SI240300 uma opção especialmente indicada para circuitos com equipamentos capazes de gerar correntes residuais distorcidas ou de frequência elevada.

• Equipamentos de ar condicionado inverter.
• Variadores e conversores de frequência.
• Bombas com regulação eletrónica.
• Equipamentos informáticos.
• Fontes de alimentação comutadas.
• Eletrodomésticos com controlo eletrónico de velocidade.
• Equipamentos industriais com eletrónica de potência.
• Instalações terciárias com numerosas cargas eletrónicas.

Ligação por cabo ou pente

O interruptor diferencial admite ligação por condutores de cobre até 35 mm² e permite a utilização de pentes de distribuição compatíveis tipo PIN.

Esta característica facilita a sua integração juntamente com outros dispositivos modulares dentro do quadro elétrico.

Indicador mecânico de posição

O SI240300 dispõe de sinalização visual para verificar rapidamente a posição dos seus contactos:

• Vermelho: contactos fechados, posição ON.
• Verde: contactos abertos, posição OFF.

Formato modular para calha DIN

O diferencial instala-se em calha DIN e apresenta dimensões aproximadas de 85 mm de altura, 58 mm de profundidade e 35 mm de largura, correspondentes a um formato compacto de 2 módulos.

Pode ser instalado tanto na posição vertical como horizontal, conforme as necessidades de distribuição do quadro.

Proteção IP20

O SI240300 dispõe de grau de proteção IP20 e foi concebido para ser instalado dentro de quadros elétricos ou invólucros adequados que proporcionem a proteção ambiental e contra contactos necessária.

Norma aplicável

A gama é fabricada em conformidade com IEC/EN 61008-1 para interruptores diferenciais sem proteção contra sobreintensidades incorporada. Para as prestações específicas de classe F, a documentação técnica também faz referência à EN 62423.

Características técnicas do Procoel SI240300

• Marca: Procoel / Hyundai Electric.
• Referência: SI240300.
• Tipo: interruptor diferencial superimunizado.
• Classe: F.
• Número de polos: 2P.
• Aplicação: instalação monofásica.
• Posição do neutro: esquerda.
• Corrente nominal: 40 A.
• Sensibilidade diferencial IΔn: 300 mA / 0,3 A.
• Tensão nominal: 230/400 V CA.
• Poder de corte condicional: 10 kA.
• Funcionamento: eletromecânico.
• Deteção de frequências: até 1 kHz.
• Imunidade a impulsos 8/20 µs: até 3 kA.
• Correntes contínuas de baixo valor que não afetam o comportamento: até 10 mA.
• Capacidade de ligação: condutores de 1 a 35 mm².
• Compatível com pente tipo PIN: sim.
• Indicador de posição: vermelho ON / verde OFF.
• Grau de proteção: IP20.
• Montagem: calha DIN.
• Largura: 35 mm.
• Dimensões aproximadas: 85 x 58 x 35 mm.
• Posição de instalação: vertical ou horizontal.
• Contactos auxiliares: não.
• Durabilidade elétrica/mecânica indicada: mínimo 2000 manobras.
• Norma: IEC/EN 61008-1 e EN 62423 para prestações classe F.
• Marcação: CE.

Proteção diferencial para instalações com eletrónica

O Procoel SI240300 combina uma corrente nominal de 40 A e uma sensibilidade de 300 mA com as prestações de imunidade e deteção de um diferencial classe F. A sua capacidade para reconhecer correntes residuais de frequência mista até 1 kHz permite utilizá-lo em instalações onde existe uma elevada presença de equipamentos eletrónicos.

O poder de corte condicional de 10 kA, a imunidade a impulsos até 3 kA, os terminais até 35 mm² e o formato de 2 módulos completam uma solução orientada para instalações domésticas, terciárias e industriais compatíveis.

Importante: o SI240300 é um interruptor diferencial e não incorpora proteção magnetotérmica contra sobrecargas ou curtos-circuitos. Além disso, a sua sensibilidade de 300 mA não deve ser confundida com a proteção adicional de alta sensibilidade de 30 mA exigida em determinados circuitos. A seleção e instalação devem ser realizadas de acordo com o REBT e as características concretas da instalação.
