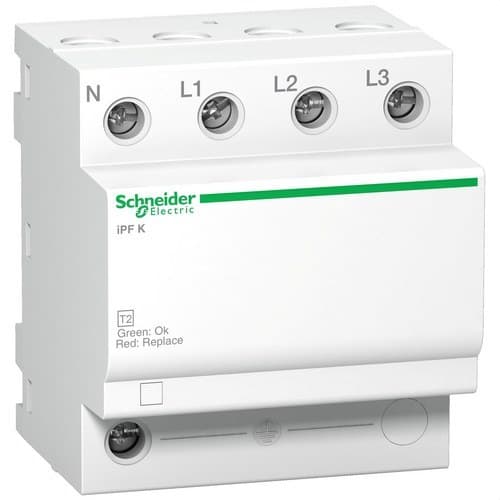

Limitador de sobretensões transitórias tipo 2 Acti9 iPFK65 65KA 340V 3P+N

O protetor contra sobretensões transitórias Schneider Electric Acti9 iPF K 65 A9L15586 é um dispositivo SPD Tipo 2 em configuração 3P+N, concebido para limitar as sobretensões transitórias que podem atingir uma instalação elétrica por fenómenos atmosféricos ou manobras na rede. Oferece uma corrente máxima de descarga Imax de 65 kA, uma corrente nominal de descarga In de 20 kA e um nível de proteção Up inferior a 1,5 kV. Destina-se a instalações trifásicas de 230/400 V CA com esquemas de ligação à terra TT e TN-S.

A referência A9L15586 pertence à gama Acti9 iPF K da Schneider Electric e combina tecnologias MOV + GDT para proporcionar proteção entre fases, neutro e terra. O seu design modular para calha DIN ocupa 4 módulos de 18 mm e é especialmente indicado para quadros de distribuição onde é necessária uma elevada capacidade de descarga face a sobretensões transitórias.

Protetor contra sobretensões Tipo 2

O Schneider Electric A9L15586 está classificado como SPD Tipo 2 conforme IEC 61643-11:2011. Este tipo de dispositivo destina-se a limitar as sobretensões transitórias que atingem uma instalação e a reduzir a tensão residual antes de poder afetar os equipamentos ligados.

A Schneider Electric identifica-o como uma solução de proteção secundária das cargas, podendo ser utilizado em cascata com outros protetores contra sobretensões instalados a montante quando o projeto de proteção da instalação assim o exigir.

Configuração 3P+N para instalações trifásicas

O Acti9 iPF K 65 A9L15586 dispõe de configuração 3P+N, adequada para instalações trifásicas com neutro.

• Configuração: 3P+N.
• Tensão nominal de utilização Ue: 230/400 V CA ±10 %.
• Frequência: 50/60 Hz.
• Esquemas de ligação à terra: TT e TN-S.

A compatibilidade com o esquema de ligação à terra deve ser sempre verificada antes de selecionar um protetor contra sobretensões, uma vez que condiciona a forma como os elementos de proteção são ligados entre fase, neutro e terra.

Imax de 65 kA

O valor de 65 kA incluído na designação do produto corresponde à corrente máxima de descarga Imax com onda 8/20 µs.

• Imax L-PE: 65 kA.
• Imax N-PE: 65 kA.
• Imax L-N: 65 kA.

Imax representa a corrente de impulso máxima que o SPD pode descarregar nas condições normalizadas de ensaio de um dispositivo Tipo 2.

Corrente nominal de descarga In de 20 kA

A corrente nominal de descarga In do A9L15586 é de 20 kA com onda 8/20 µs.

• In L-PE: 20 kA.
• In N-PE: 20 kA.
• In L-N: 20 kA.

Assim, devem distinguir-se claramente os dois parâmetros:

• In = 20 kA: corrente nominal de descarga.
• Imax = 65 kA: corrente máxima de descarga.

Uc de 340 V entre fase e neutro

A tensão máxima de funcionamento contínuo Uc depende do modo de ligação:

• Uc L-N: 340 V CA.
• Uc N-PE: 260 V CA.

Por este motivo, os 340 V indicados no nome comercial correspondem especificamente à tensão máxima contínua admissível entre fase e neutro.

Nível de proteção Up inferior a 1,5 kV

O nível de proteção de tensão Up especificado pela Schneider Electric é inferior a 1,5 kV tanto em modo diferencial como entre neutro e terra:

• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.

Este parâmetro expressa a tensão residual máxima que aparece no protetor durante as condições normalizadas de descarga.

Tecnologia MOV + GDT

O A9L15586 combina duas tecnologias de proteção:

• MOV: varistores de óxido metálico.
• GDT: tubo de descarga de gás.

Esta arquitetura está adaptada à configuração 3P+N e às redes TT e TN-S contempladas pela Schneider Electric.

Corrente de curto-circuito Isccr de 25 kA

O dispositivo apresenta uma corrente nominal de curto-circuito Isccr de 25 kA dentro das condições de coordenação estabelecidas pelo fabricante.

Este valor não significa que o SPD substitua um disjuntor magnetotérmico ou fusível. O protetor contra sobretensões deve contar com uma proteção de retaguarda adequada contra sobreintensidades.

Proteção de retaguarda recomendada

A Schneider Electric contempla para esta referência as seguintes soluções associadas:

• Disjuntor iK60N: 50 A, curva C, Icu 6 kA.
• Fusível gG: 80 A, Icu 25 kA.

A escolha definitiva da proteção de retaguarda deve ser feita de acordo com a corrente de curto-circuito disponível, as condições da instalação e as regras de coordenação indicadas pela Schneider Electric.

Tempo de resposta inferior ou igual a 25 ns

O Acti9 iPF K 65 apresenta um tempo de resposta ≤25 ns, permitindo limitar rapidamente os impulsos transitórios que surgem na instalação.

A proteção eficaz dos equipamentos depende também de uma instalação correta do SPD, da ligação à terra e de manter os condutores de ligação o mais curtos e diretos possível.

Proteção contra sobretensões temporárias

A Schneider Electric especifica ainda determinados valores de sobretensão temporária Ut que o produto pode suportar:

• 337 V L-N: durante 5 segundos.
• 442 V L-PE: durante 5 segundos.
• 1.200 V N-PE: durante 200 ms.
• 1.453 V L-PE: durante 200 ms.

Estes valores correspondem a condições de ensaio e não devem ser confundidos com as tensões máximas permanentes Uc admissíveis durante o funcionamento normal.

Sem sinalização remota

A referência A9L15586 é fornecida sem contacto de sinalização remota. A supervisão do estado do dispositivo é feita localmente no próprio protetor.

Quando uma instalação exigir a transmissão do estado do SPD para um sistema de supervisão ou automação, deverá ser selecionada uma variante especificamente equipada com contacto remoto.

Montagem em calha DIN

O protetor foi concebido para instalação por clip em calha DIN.

• Largura: 72 mm.
• Altura: aproximadamente 81 mm.
• Profundidade: 69 mm.
• Passos de 9 mm: 8.
• Largura equivalente: 4 módulos de 18 mm.
• Peso: aproximadamente 335 g.
• Cor: branco RAL 9003.

O formato de quatro módulos permite integrar uma proteção trifásica 3P+N de elevada capacidade de descarga em quadros modulares standard.

Terminais para condutores até 25 mm²

A ligação é realizada através de terminais tipo túnel acessíveis pela parte superior ou inferior.

• Condutor rígido: até 25 mm².
• Condutor flexível: até 16 mm².
• Condutor flexível com ponteira: até 16 mm².
• Comprimento de descarnagem: 11 mm.
• Binário de aperto: 3,5 Nm.

Em instalações de proteção contra sobretensões é especialmente importante reduzir o comprimento dos condutores para minimizar a tensão adicional gerada pela sua indutância durante a passagem de uma corrente de impulso.

Grau de proteção

• Grau de proteção do dispositivo: IP20.
• Em invólucro modular adequado: até IP40, conforme a configuração indicada pela Schneider Electric.

O protetor deve ser instalado dentro de um quadro elétrico ou invólucro que forneça o nível de proteção exigido pelo ambiente.

Condições ambientais

• Temperatura de funcionamento: -25 a 60 °C.
• Temperatura de armazenamento: -40 a 85 °C.

Aplicações do Schneider Electric A9L15586

O iPF K 65 pode ser utilizado como parte de um sistema de proteção contra sobretensões transitórias em instalações trifásicas compatíveis com as suas características.

• Quadros gerais de distribuição.
• Quadros secundários.
• Instalações comerciais.
• Edifícios terciários.
• Instalações industriais.
• Sistemas de climatização.
• Equipamentos de automação e controlo.
• Instalações com equipamentos eletrónicos sensíveis.
• Redes TT.
• Redes TN-S.

Proteção em cascata

A Schneider Electric indica que este modelo pode ser utilizado como proteção secundária das cargas e colocado em cascata relativamente a protetores instalados a montante.

A coordenação em cascata permite distribuir diferentes níveis de proteção ao longo de uma instalação e reduzir progressivamente a sobretensão que atinge os recetores sensíveis.

Características técnicas do Schneider Electric A9L15586

• Marca: Schneider Electric.
• Referência: A9L15586.
• Gama: Acti9.
• Família: Acti9 iPF K.
• Modelo: iPF K 65.
• Tipo: protetor contra sobretensões transitórias SPD.
• Classe: Tipo 2.
• Aplicação: distribuição elétrica.
• Configuração: 3P+N.
• Redes compatíveis: TT e TN-S.
• Tecnologia: MOV + GDT.
• Tensão nominal Ue: 230/400 V CA ±10 %.
• Frequência: 50/60 Hz.
• Corrente nominal de descarga In: 20 kA.
• Corrente máxima de descarga Imax: 65 kA.
• Uc L-N: 340 V CA.
• Uc N-PE: 260 V CA.
• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.
• Isccr: 25 kA.
• Tempo de resposta: ≤25 ns.
• Corrente residual para a terra Ipe: 0,003 mA.
• Sinalização remota: não.
• Proteção automática associada indicada: iK60N 50 A curva C, Icu 6 kA.
• Fusível associado indicado: gG 80 A, Icu 25 kA.
• Montagem: calha DIN.
• Largura: 72 mm.
• Altura: aproximadamente 81 mm.
• Profundidade: 69 mm.
• Largura modular: 4 módulos de 18 mm.
• Peso: aproximadamente 335 g.
• Cor: branco RAL 9003.
• Condutor rígido máximo: 25 mm².
• Condutor flexível máximo: 16 mm².
• Comprimento de descarnagem: 11 mm.
• Binário de aperto: 3,5 Nm.
• Grau de proteção: IP20.
• Proteção em invólucro modular: até IP40.
• Temperatura de funcionamento: -25 a 60 °C.
• Temperatura de armazenamento: -40 a 85 °C.
• Norma: IEC 61643-11:2011.
• Certificações: CE e EAC.
• EAN: 3606480089800.

Proteção Tipo 2 de alta capacidade para redes trifásicas

O Schneider Electric Acti9 iPF K 65 A9L15586 combina uma elevada capacidade máxima de descarga de 65 kA, uma corrente nominal In de 20 kA e um nível de proteção inferior a 1,5 kV num dispositivo compacto para instalações trifásicas 3P+N.

A sua compatibilidade com redes TT e TN-S, a tecnologia MOV + GDT e a possibilidade de o coordenar com outros protetores permitem integrá-lo em sistemas de proteção escalonados destinados a reduzir o efeito das sobretensões transitórias sobre equipamentos elétricos e eletrónicos.

Importante: o A9L15586 protege contra sobretensões transitórias, mas não substitui um disjuntor magnetotérmico, um diferencial nem uma proteção contra sobretensões permanentes quando esta seja necessária. Para alcançar as prestações previstas devem ser respeitados a proteção de retaguarda, o esquema de ligação à terra, as secções dos condutores e as instruções de instalação da Schneider Electric.
