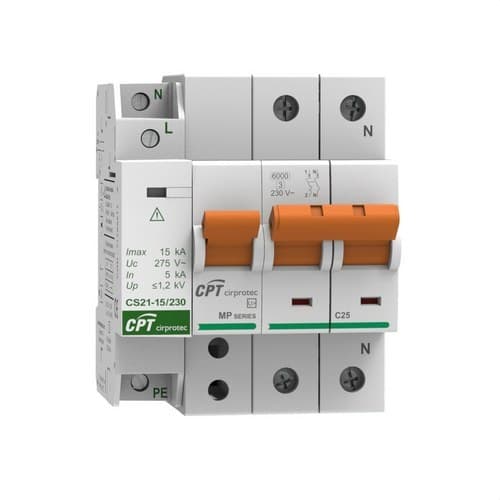

Protetor de sobretensão permanente IGA 1P+N 40A

O protetor Cirprotec V-CHECK 2MP-40-D + CS21, referência 77706397C, é um conjunto de proteção para instalações elétricas monofásicas que combina proteção contra sobretensões permanentes, um Interruptor Geral Automático (IGA) de 40 A e proteção contra sobretensões transitórias Tipo 2. A sua configuração 1P+N permite proteger quadros elétricos de habitações e outras instalações monofásicas de 230 V contra diferentes anomalias de tensão, a partir de uma solução compacta e coordenada.

O conjunto integra o protetor de sobretensões permanentes V-CHECK 2MP-D-40, com IGA curva C de 40 A, e um protetor transitório Cirprotec CS21 de 15 kA. Esta combinação proporciona proteção contra elevações sustentadas da tensão da rede e contra picos transitórios de curta duração provocados por manobras elétricas ou efeitos indiretos de descargas atmosféricas.

Proteção combinada contra sobretensões permanentes e transitórias

A referência 77706397C reúne duas tecnologias de proteção complementares. O módulo V-CHECK supervisiona as sobretensões permanentes e atua sobre o interruptor automático integrado, enquanto o módulo CS21 limita as sobretensões transitórias e deriva a sua energia dentro das condições previstas pelo fabricante.

• Sobretensões permanentes: proteção POP conforme UNE-EN 50550.
• Sobretensões transitórias: protetor Tipo 2 / Classe II.
• Proteção magnetotérmica: IGA integrado de 40 A e curva C.
• Configuração: monofásica 1P+N.

IGA de 40 A curva C integrado

O V-CHECK 2MP-D-40 incorpora um Interruptor Geral Automático de 40 A com curva de disparo C. Além de participar no desligamento da instalação quando o protetor deteta uma sobretensão permanente, o magnetotérmico proporciona proteção contra sobrecargas e curtos-circuitos de acordo com as suas características nominais.

O poder de corte indicado para esta gama é de 6 kA segundo UNE-EN 60898-1.

Protetor de sobretensões permanentes POP

O módulo V-CHECK supervisiona a tensão de alimentação da instalação e foi concebido para a desligar quando ocorre uma sobretensão permanente que ultrapassa os limites previstos pelo dispositivo.

Este tipo de anomalia pode manter-se durante um período significativamente superior ao de uma sobretensão transitória e pode afetar eletrodomésticos, equipamentos eletrónicos, fontes de alimentação e outros recetores ligados.

Proteção conforme UNE-EN 50550

A gama V-CHECK MP-D foi concebida como protetor contra sobretensões permanentes POP conforme UNE-EN 50550 e é fornecida pré-cablada com interruptor automático incorporado.

Esta integração facilita a montagem no quadro elétrico e reduz a necessidade de realizar interligações entre componentes independentes.

Proteção transitória Tipo 2 de 15 kA

O conjunto incorpora ainda um protetor Cirprotec CS21 para sobretensões transitórias, classificado como Tipo 2 segundo EN IEC 61643-11 e Classe II. É especialmente indicado como proteção em quadros de distribuição de instalações não expostas diretamente ao impacto do raio ou como segundo escalão quando existe uma proteção Tipo 1 a montante.

O CS21 oferece uma corrente máxima de descarga Imax de 15 kA com onda 8/20 µs e uma corrente nominal de descarga In de 5 kA.

CS21 compacto de 2 polos num único módulo

O protetor transitório CS21 apresenta uma configuração interna 1+1 de 2 polos e ocupa apenas 1 módulo de calha DIN. Foi concebido para redes TT e TNS e proporciona proteção nos modos L-N e N-PE.

O seu design monobloco permite adicionar proteção transitória ocupando um espaço reduzido dentro do quadro elétrico.

Tensão nominal de 230 V

O conjunto destina-se a instalações monofásicas de baixa tensão. O CS21 trabalha com uma tensão nominal de 230 V CA a 50-60 Hz, enquanto o protetor de sobretensões permanentes V-CHECK MP-D foi concebido para aplicações monofásicas 1F+N.

Proteção transitória com desligamento térmico

O módulo CS21 incorpora desligamento dinâmico térmico. Este sistema permite desligar internamente o elemento de proteção quando atinge o fim da sua vida útil ou ocorre uma condição que comprometa o seu funcionamento seguro.

Dispõe ainda de indicação visual por LED para facilitar a verificação do estado do protetor.

Capacidade de curto-circuito do CS21 de 10 kA

Para o módulo de sobretensões transitórias CS21, a Cirprotec especifica uma capacidade de curto-circuito Isccr de 10 kA e um fusível a montante máximo de 63 A tipo gG.

A coordenação com as proteções contra sobreintensidades do quadro deve ser realizada respeitando as indicações do fabricante e as características reais da instalação.

Montagem em calha DIN

Todos os elementos do conjunto foram concebidos para montagem modular em calha DIN. O protetor de sobretensões permanentes com IGA ocupa 3 módulos e o CS21 ocupa 1 módulo, pelo que o conjunto requer aproximadamente 4 módulos DIN.

Esta configuração permite integrar as principais proteções contra anomalias de tensão num espaço reduzido dentro do quadro elétrico.

Ligações do protetor transitório

O CS21 admite condutores rígidos de 6 a 35 mm² e condutores flexíveis de 6 a 25 mm². A sua caixa é fabricada em policarbonato com classificação de inflamabilidade UL94 V-0.

A secção definitiva dos condutores deve ser selecionada de acordo com as características da instalação, as proteções existentes e a regulamentação elétrica aplicável.

Amplo intervalo ambiental do módulo CS21

A Cirprotec especifica para o CS21 um intervalo de temperatura de funcionamento de -40 a +85 °C e uma humidade relativa admissível de 5 a 95%.

Aplicações do Cirprotec 77706397C

• Quadros elétricos monofásicos de habitações.
• Apartamentos e segundas habitações.
• Espaços comerciais.
• Escritórios e pequenos negócios.
• Condomínios.
• Reformas de quadros elétricos.
• Instalações onde seja necessário um IGA de 40 A.
• Proteção de equipamentos elétricos e eletrónicos contra sobretensões permanentes e transitórias.

Características técnicas do Cirprotec 77706397C

• Marca: Cirprotec.
• Referência: 77706397C.
• Conjunto: V-CHECK 2MP-40-D + CS21.
• Tipo: proteção combinada contra sobretensões permanentes e transitórias com IGA.
• Aplicação: instalação monofásica.
• Configuração: 1P+N.
• Corrente nominal do IGA: 40 A.
• Curva do IGA: C.
• Poder de corte do IGA: 6 kA segundo UNE-EN 60898-1.
• Proteção contra sobretensões permanentes: sim.
• Norma POP: UNE-EN 50550.
• Proteção contra sobretensões transitórias: sim.
• Protetor transitório: CS21.
• Classificação transitória: Tipo 2 / Classe II.
• Configuração do CS21: 1+1, 2 polos.
• Tensão nominal do CS21: 230 V CA.
• Frequência: 50-60 Hz.
• Corrente máxima de descarga Imax: 15 kA, onda 8/20 µs.
• Corrente nominal de descarga In: 5 kA, onda 8/20 µs.
• Capacidade de curto-circuito Isccr do CS21: 10 kA.
• Fusível a montante máximo do CS21: 63 A gG.
• Desligamento dinâmico térmico: sim.
• Indicação de estado do CS21: visual por LED.
• Configurações de rede do CS21: TT e TNS.
• Modos de proteção: L-N / N-PE.
• Formato do CS21: monobloco.
• Módulos do protetor permanente + IGA: 3.
• Módulos do CS21: 1.
• Ocupação aproximada do conjunto: 4 módulos DIN.
• Montagem: calha DIN.
• Condutor rígido admitido pelo CS21: 6-35 mm².
• Condutor flexível admitido pelo CS21: 6-25 mm².
• Material isolante do CS21: policarbonato.
• Inflamabilidade: UL94 V-0.
• Temperatura de funcionamento do CS21: -40 a +85 °C.
• Humidade relativa do CS21: 5-95%.
• Normas do protetor transitório: IEC 61643-11 / EN IEC 61643-11.
• EAN do conjunto: 8435297856047.

Proteção integral para quadros monofásicos de 40 A

O Cirprotec 77706397C permite reunir num único conjunto um IGA curva C de 40 A, proteção POP contra sobretensões permanentes e um descarregador Tipo 2 de 15 kA para sobretensões transitórias. Esta combinação é especialmente orientada para quadros monofásicos onde se pretende proteger tanto a instalação como os equipamentos ligados contra diferentes alterações da tensão da rede.

A sua configuração pré-cablada, o formato modular e a incorporação do compacto CS21 facilitam a montagem e reduzem o espaço necessário face a soluções formadas por dispositivos totalmente independentes.

Importante: a referência 77706397C inclui proteção contra sobretensões transitórias além da proteção permanente e do IGA indicados no título. A seleção, coordenação e instalação do conjunto devem ser realizadas de acordo com o esquema de rede e as instruções da Cirprotec.
