Protetor de sobretensões permanentes IGA 1P+N 25A

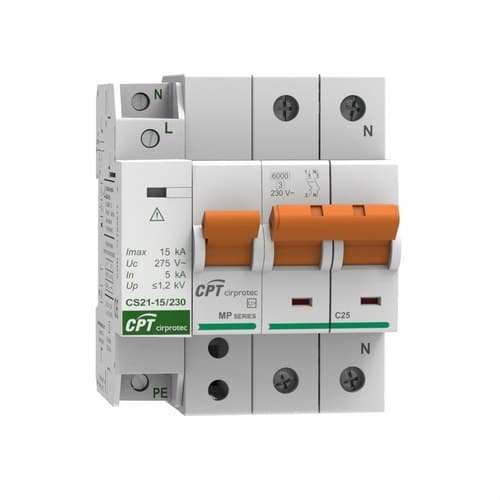

O protetor Cirprotec V-CHECK 2MP-D-25 + CS21, referência 77706395C, é um conjunto de proteção para instalações elétricas monofásicas que combina proteção contra sobretensões permanentes, um Interruptor Geral Automático (IGA) de 25 A e proteção contra sobretensões transitórias Tipo 2. A sua configuração 1P+N é especialmente indicada para quadros elétricos de habitações, lojas e outras instalações monofásicas de 230 V.

O conjunto é formado pelo protetor de sobretensões permanentes V-CHECK 2MP-D-25, com IGA curva C de 25 A integrado, e pelo protetor transitório CS21-15/230. Desta forma, uma mesma solução permite atuar perante aumentos de tensão mantidos e limitar picos transitórios de muito curta duração associados a manobras elétricas ou efeitos indiretos de descargas atmosféricas.

Proteção combinada frente a sobretensões permanentes e transitórias

A referência 77706395C reúne dois tipos de proteção complementares:

• Sobretensões permanentes: o V-CHECK supervisiona a tensão de alimentação e atua sobre o IGA integrado quando se produz uma anomalia permanente conforme a sua curva de atuação.
• Sobretensões transitórias: o CS21 limita os impulsos de tensão de curta duração e desvia a energia da perturbação para a terra.
• Sobrecargas e curtos-circuitos: o IGA de 25 A proporciona a proteção magnetotérmica correspondente ao circuito.

Esta combinação ajuda a proteger tanto a cablagem da instalação como os equipamentos elétricos e eletrónicos ligados a jusante.

IGA de 25 A curva C integrado

O V-CHECK 2MP-D-25 incorpora um interruptor automático magnetotérmico de 25 A com curva C. O equipamento está pré-cablado de fábrica para simplificar a montagem e reduzir ligações adicionais dentro do quadro.

A curva C é habitual em circuitos de distribuição com cargas que podem gerar correntes de arranque moderadas. O poder de corte associado a esta família é de 6 kA segundo UNE-EN 60898.

Proteção contra sobretensões permanentes POP

O módulo V-CHECK foi concebido para detetar aumentos anómalos e mantidos da tensão de rede. Este tipo de sobretensão pode ocorrer, entre outras causas, por problemas relacionados com o condutor neutro e pode submeter os recetores elétricos a uma tensão superior à prevista durante um período prolongado.

Quando é detetada uma condição de sobretensão permanente conforme a curva estabelecida pelo dispositivo, o sistema provoca a abertura do interruptor automático integrado e desliga a instalação protegida.

Proteção POP conforme a UNE-EN 50550

A Cirprotec identifica a gama V-CHECK MP-D como proteção doméstica contra sobretensões permanentes POP conforme a UNE-EN 50550 e com interruptor automático incorporado.

A solução está especialmente orientada para quadros de proteção em instalações de baixa tensão onde se procura integrar a vigilância de sobretensão permanente e a proteção magnetotérmica.

Proteção transitória Tipo 2 de 15 kA

O conjunto 77706395C acrescenta um protetor Cirprotec CS21-15/230, classificado como Tipo 2 segundo EN 61643-11 e Classe II segundo IEC 61643-11.

O CS21 apresenta uma corrente máxima de descarga Imax de 15 kA com onda 8/20 µs e foi concebido para limitar sobretensões transitórias em quadros elétricos de baixa tensão.

• Classificação: Tipo 2 / Classe II.
• Imax L-N: 15 kA, onda 8/20 µs.
• Imax N-PE: 15 kA, onda 8/20 µs.
• Corrente nominal de descarga In: 5 kA.

Configuração 1+1 do protetor transitório

O CS21 utiliza uma configuração interna 1+1 de 2 polos, especificamente concebida para instalações monofásicas com fase, neutro e condutor de proteção.

Os modos de proteção são L-N e N-PE, proporcionando proteção coordenada entre fase e neutro e entre neutro e terra.

Compatível com redes TT e TNS

A Cirprotec especifica o CS21-15/230 para configurações de rede TT e TNS. A instalação deve ser realizada respeitando o esquema de ligação indicado pelo fabricante, prestando especial atenção ao condutor neutro e à ligação de proteção PE.

Tensão nominal de 230 V CA

O protetor CS21 trabalha com uma tensão nominal de 230 V CA a 50-60 Hz. A sua tensão máxima de serviço contínuo é de 275 V entre fase e neutro.

Estas características tornam-no adequado para quadros monofásicos convencionais de baixa tensão compatíveis com a configuração indicada.

Nível de proteção do CS21

Para o módulo de proteção transitória, a Cirprotec especifica um nível de proteção Up ≤1,2 kV entre fase e neutro e ≤1,5 kV entre neutro e terra.

O nível Up representa a tensão residual que aparece durante a atuação do protetor sob as condições de ensaio especificadas e é um parâmetro importante para coordenar a proteção com os equipamentos instalados a jusante.

Capacidade de curto-circuito do CS21 de 10 kA

O protetor transitório CS21 apresenta uma capacidade de curto-circuito Isccr de 10 kA e a Cirprotec especifica um fusível prévio máximo de 63 A tipo gG para este módulo.

A coordenação definitiva com as proteções de sobreintensidade deve ser realizada de acordo com o esquema e as características reais da instalação.

Desconexão térmica dinâmica

O CS21 incorpora um sistema de desconexão térmica dinâmica que permite isolar internamente o elemento de proteção quando atinge uma condição de fim de vida ou funcionamento anómalo.

Esta função contribui para manter o comportamento seguro do dispositivo durante a sua vida útil.

Indicador visual LED

O módulo de sobretensões transitórias dispõe de indicação visual por LED, facilitando a verificação do seu estado durante as operações de inspeção e manutenção.

A referência standard CS21-15/230 utilizada neste conjunto não incorpora contacto de sinalização remota.

Formato compacto de 4 módulos DIN

O V-CHECK monofásico ocupa 3 módulos DIN e o compacto CS21 apenas 1 módulo adicional. O conjunto requer, portanto, aproximadamente 4 módulos de espaço no quadro elétrico.

Ambos os componentes estão preparados para montagem em calha DIN, facilitando a sua integração juntamente com o restante conjunto de proteções modulares da instalação.

CS21 de apenas 1 módulo

Uma das características destacadas do CS21 é o seu formato monobloco extremamente compacto. Integra os seus 2 polos de proteção em apenas 1 módulo DIN, permitindo adicionar proteção Tipo 2 sem ocupar o espaço habitual de um descarregador bipolar convencional.

Bornes do protetor transitório

O CS21 admite:

• Condutores rígidos: de 6 a 35 mm².
• Condutores flexíveis: de 6 a 25 mm².

A secção utilizada deve ser determinada em função das características da instalação e das instruções da Cirprotec.

Amplo intervalo ambiental do CS21

O módulo transitório está preparado para trabalhar entre -40 e +85 °C e com uma humidade relativa compreendida entre 5 e 95%.

A sua envolvente é fabricada em policarbonato, dispõe de classificação de inflamabilidade UL94 V-0 e utiliza acabamento cinzento RAL 7035.

Aplicações do Cirprotec 77706395C

• Quadros elétricos monofásicos de habitações.
• Apartamentos e segundas habitações.
• Lojas comerciais.
• Escritórios e pequenos negócios.
• Condomínios.
• Reformas de quadros elétricos.
• Instalações monofásicas com IGA de 25 A.
• Proteção de eletrodomésticos e equipamentos eletrónicos contra anomalias de tensão.

Características técnicas do Cirprotec 77706395C

• Marca: Cirprotec.
• Referência: 77706395C.
• Conjunto: V-CHECK 2MP-D-25 + CS21-15/230.
• Tipo: proteção combinada contra sobretensões permanentes e transitórias com IGA.
• Aplicação: instalações monofásicas.
• Configuração: 1P+N / 1F+N.
• Tensão nominal: 230 V CA.
• IGA integrado: sim.
• Corrente nominal do IGA: 25 A.
• Curva do IGA: C.
• Poder de corte: 6 kA segundo UNE-EN 60898.
• Proteção contra sobretensões permanentes: sim.
• Proteção POP: conforme a UNE-EN 50550.
• V-CHECK pré-cablado: sim.
• Proteção contra sobretensões transitórias: sim.
• Modelo do DPS: CS21-15/230.
• Configuração interna do CS21: 1+1.
• Número de polos do CS21: 2.
• Classificação EN do CS21: Tipo 2.
• Classificação IEC do CS21: Classe II.
• Configurações de rede: TT e TNS.
• Modos de proteção: L-N / N-PE.
• Imax: 15 kA, onda 8/20 µs.
• In: 5 kA, onda 8/20 µs.
• Uc L-N: 275 V CA.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Capacidade de curto-circuito Isccr do CS21: 10 kA.
• Fusível prévio máximo do CS21: 63 A gG.
• Desconexão térmica dinâmica: sim.
• Indicador visual do CS21: LED.
• Indicação remota: não.
• Módulos do V-CHECK: 3.
• Módulos do CS21: 1.
• Ocupação total aproximada: 4 módulos DIN.
• Montagem: calha DIN.
• Condutor rígido admitido pelo CS21: 6-35 mm².
• Condutor flexível admitido pelo CS21: 6-25 mm².
• Temperatura de funcionamento do CS21: -40 a +85 °C.
• Humidade relativa do CS21: 5-95%.
• Material isolante do CS21: policarbonato.
• Inflamabilidade do CS21: UL94 V-0.
• Normas principais: UNE-EN 50550 e IEC/EN 61643-11.
• EAN do conjunto: 8435297857129.

Proteção integral para quadros monofásicos de 25 A

O Cirprotec 77706395C combina num mesmo conjunto um IGA curva C de 25 A, proteção contra sobretensões permanentes e um descarregador Tipo 2 com Imax de 15 kA. Desta forma, permite cobrir diferentes riscos elétricos com uma solução modular especialmente indicada para quadros monofásicos.

O V-CHECK pré-cablado simplifica a montagem da proteção permanente, enquanto o compacto CS21 acrescenta proteção transitória ocupando apenas um módulo DIN. O resultado é uma solução de aproximadamente 4 módulos para habitações, lojas e outras instalações compatíveis.

Importante: embora o título fornecido mencione apenas a proteção contra sobretensões permanentes e o IGA de 25 A, a referência completa 77706395C é comercializada como conjunto com o protetor transitório CS21 de 15 kA. A instalação deve ser realizada seguindo o esquema da Cirprotec e por pessoal qualificado.
