Protetor de sobretensões permanentes V-CHECK 4RP 4P

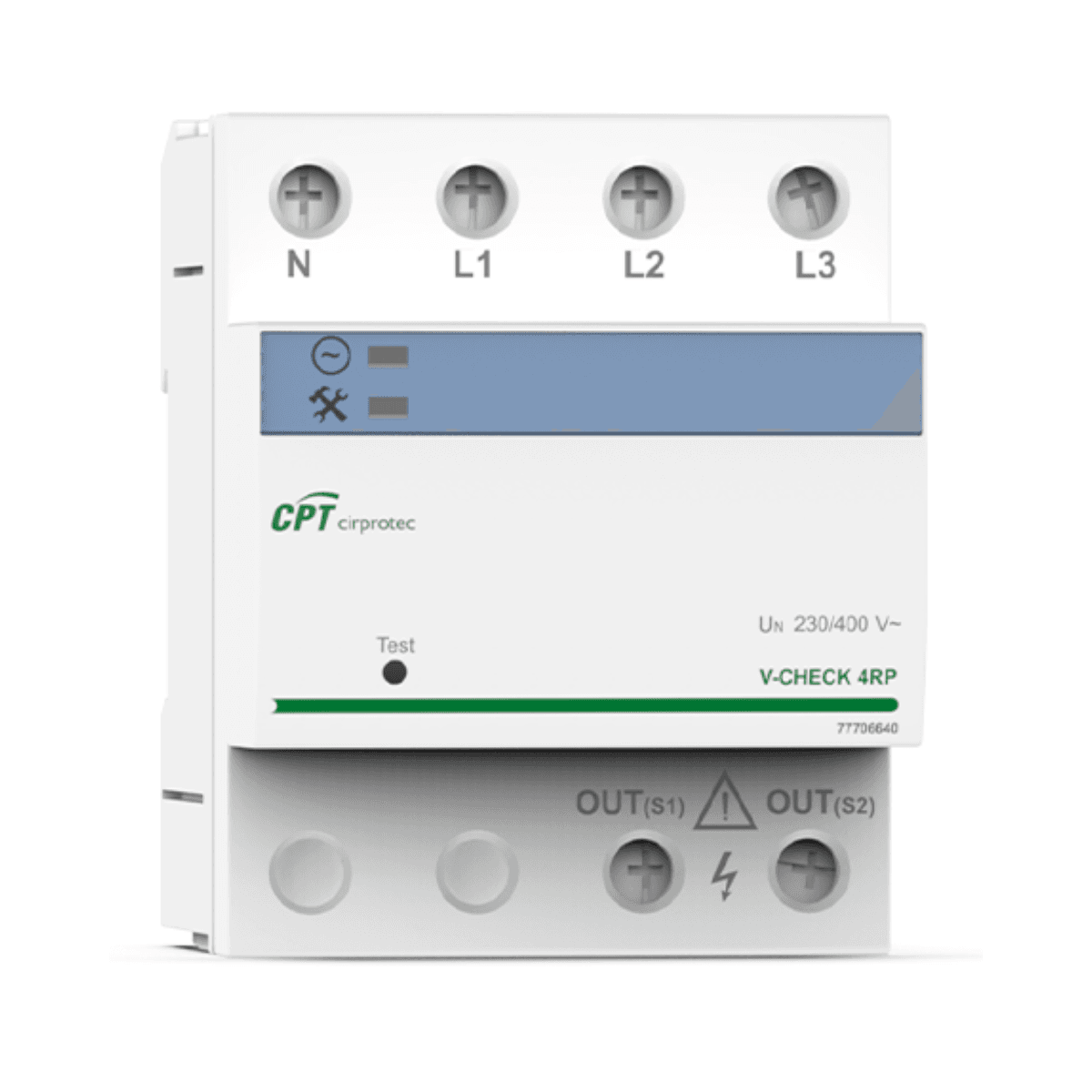

O Cirprotec V-CHECK 4RP, referência 77706640, é um protetor contra sobretensões permanentes (POP) concebido para instalações elétricas trifásicas 3P+N de 230/400 V. A sua função é detetar aumentos anormais e sustentados de tensão, habitualmente associados a problemas como uma má ligação ou a rutura do neutro, e atuar sobre a bobina de emissão ou máxima de um interruptor de caixa moldada (MCCB) para provocar o desligamento da instalação.

Este protetor de sobretensões permanentes Cirprotec está especialmente indicado para instalações industriais e terciárias onde é necessário proteger equipamentos e recetores elétricos contra tensões mantidas acima dos valores admissíveis. Dispõe de configuração tetrapolar 3P+N, tensão nominal de 230 V entre fase e neutro e 400 V entre fases, e ocupa apenas 4 módulos em calha DIN.

Características principais do Cirprotec V-CHECK 4RP

• Proteção contra sobretensões permanentes (POP).
• Referência do fabricante: 77706640.
• Modelo: V-CHECK 4RP.
• Configuração trifásica de 4 polos, 3P+N.
• Configuração interna 3+1.
• Tensão nominal: 230/400 V AC.
• Tensão nominal entre fases: 400 V AC.
• Tensão nominal entre fase e neutro: 230 V AC.
• Frequência de rede: 50-60 Hz.
• Atuação sobre bobina de emissão ou máxima.
• Botão de teste integrado para verificar o funcionamento da proteção POP.
• Indicação de estado através de LED.
• Compatível com configurações de rede TT e TN-S.
• Modos de proteção L-N / N-PE.
• Montagem em calha DIN.
• Largura equivalente a 4 módulos DIN.
• Grau de proteção IP20.

Proteção contra sobretensões permanentes

As sobretensões permanentes são aumentos de tensão que podem manter-se durante um período prolongado e provocar danos em equipamentos elétricos e eletrónicos. Entre as suas causas habituais encontra-se a perda ou rutura do neutro numa instalação trifásica, circunstância que pode produzir tensões anormalmente elevadas nos recetores ligados.

O V-CHECK 4RP supervisiona a tensão da rede e, quando são atingidos os valores de atuação definidos, ordena o desligamento através da bobina associada ao interruptor de caixa moldada. Desta forma contribui para evitar que a instalação permaneça alimentada sob condições de sobretensão prejudiciais.

Tempos de atuação face a sobretensão

A ficha técnica da Cirprotec estabelece os seguintes valores limite de funcionamento e de não resposta para diferentes níveis de tensão, de acordo com os valores indicados para a proteção contra sobretensões permanentes:

Tensão Tempo máximo de funcionamento Tempo máximo de não resposta 255 V Não dispara - 275 V 15 s 3 s 300 V 5 s 1 s 350 V 0,75 s 0,25 s 400 V 0,20 s 0,07 s

Especificações técnicas

Característica Valor Marca Cirprotec Modelo V-CHECK 4RP Referência 77706640 Tipo de proteção Sobretensões permanentes (POP) Número de polos 4 polos, 3P+N Configuração interna 3+1 Tensão nominal 230/400 V AC Tensão L-L 400 V AC Tensão L-N 230 V AC Frequência 50-60 Hz Método de atuação Bobina de emissão ou máxima Botão de teste Sim Tipo de indicação LED Configuração de rede TT, TN-S Modos de proteção L-N / N-PE Número de módulos DIN 4 Grau de proteção IP20 Temperatura de funcionamento -5 a 40 °C Humidade de funcionamento 5 a 95 % Secção de condutor rígido 6 a 35 mm² Secção de condutor flexível 6 a 25 mm² Dimensões 62 x 90 x 69 mm Peso líquido 0,205 kg EAN 8435297817772

Aplicações recomendadas

O V-CHECK 4RP da Cirprotec é especialmente adequado para quadros elétricos trifásicos de instalações industriais e terciárias com risco de sobretensões permanentes. O fabricante contempla aplicações em edifícios, indústria, telecomunicações e estações de tratamento de águas.

Graças à sua montagem em calha DIN e aos seus 4 módulos de largura, pode integrar-se de forma compacta em quadros elétricos. O botão de teste facilita as verificações de funcionamento da proteção POP durante as tarefas de colocação em serviço e manutenção.

Considerações para a instalação

O V-CHECK 4RP atua associado à bobina de um interruptor de caixa moldada, pelo que antes da sua instalação deve verificar-se a compatibilidade entre ambos os dispositivos e realizar a montagem conforme o esquema e as instruções fornecidas pela Cirprotec. O seu grau de proteção IP20 faz com que esteja concebido para instalação dentro de um quadro elétrico adequadamente protegido.

Importante: este modelo destina-se à proteção contra sobretensões permanentes. Quando a instalação também exigir proteção contra sobretensões transitórias, deverá ser complementada com o dispositivo de proteção contra sobretensões transitórias adequado, de acordo com as características e requisitos da instalação.
