Protetor de sobretensões transitórias e permanentes 1P+N 32A

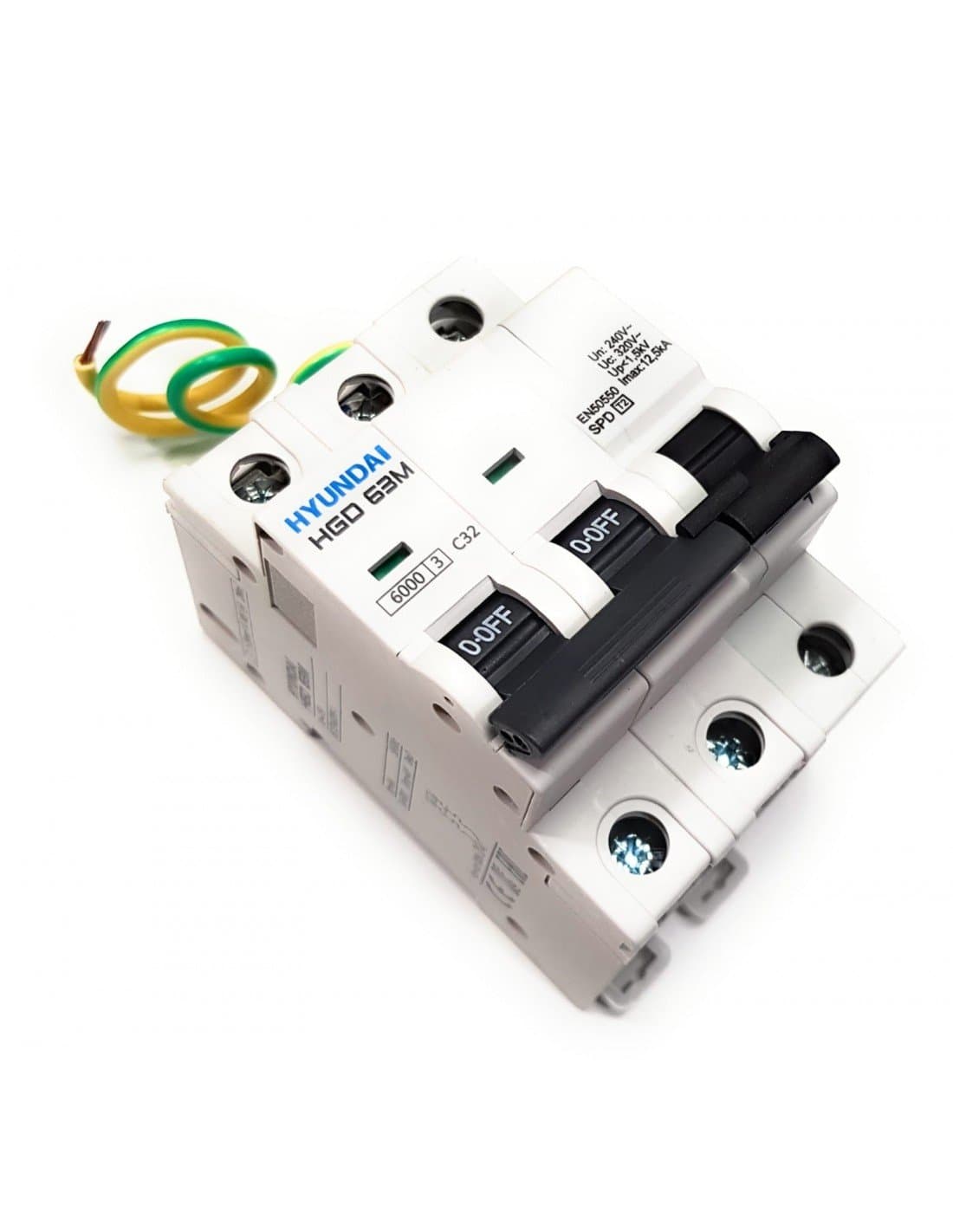

O protetor de sobretensões Procoel ST-2P32 é um dispositivo combinado para instalações elétricas monofásicas que protege contra sobretensões permanentes e transitórias e incorpora um Interruptor Geral Automático (IGA) de 32 A. A sua configuração 1P+N permite integrar num único equipamento a proteção magnetotérmica e a proteção contra anomalias de tensão, simplificando a montagem e reduzindo o espaço necessário no quadro elétrico.

O ST-2P32 incorpora um IGA curva C com poder de corte de 6 kA e um protetor contra sobretensões transitórias Classe II. Oferece uma intensidade máxima de descarga Imax de 12,5 kA, intensidade nominal de descarga In de 6 kA e um nível de proteção Up ≤1,5 kV. O equipamento instala-se em calha DIN de 35 mm, ocupa 3 módulos e foi especificamente concebido para redes monofásicas com fase, neutro e ligação à terra.

Proteção contra sobretensões permanentes e transitórias

O Procoel ST-2P32 combina dois tipos de proteção contra alterações da tensão elétrica:

• Sobretensões permanentes: deteta aumentos prolongados da tensão de alimentação e provoca a abertura do IGA integrado.
• Sobretensões transitórias: limita picos de tensão de muito curta duração provocados, por exemplo, por manobras da rede ou efeitos indiretos de descargas atmosféricas.

Esta combinação ajuda a proteger os equipamentos elétricos e eletrónicos ligados a jusante contra diferentes tipos de perturbações de tensão.

IGA de 32 A integrado

A referência ST-2P32 incorpora um Interruptor Geral Automático de 32 A, pelo que não é necessário associar o módulo de sobretensões a um IGA independente para realizar a função prevista por este conjunto.

O magnetotérmico integrado apresenta curva de disparo C e um poder de corte de 6 kA. Além de atuar quando o sistema deteta uma sobretensão permanente, proporciona proteção contra sobrecargas e curtos-circuitos de acordo com as suas características nominais.

Configuração 1P+N para instalações monofásicas

O ST-2P32 está configurado como 1P+N e destina-se a instalações monofásicas de 230 V. O fabricante indica uma tensão nominal de trabalho de 240 V CA e uma frequência de 50-60 Hz.

Para garantir o funcionamento correto do sistema, a fase deve ser ligada no borne identificado como L e o neutro no borne N.

Protetor de sobretensões transitórias Classe II

A proteção transitória integrada é de Classe II e foi concebida para instalação em quadros de distribuição. Está preparada para derivar impulsos de corrente com forma de onda 8/20 µs.

• Classe: II.
• Intensidade máxima de descarga Imax: 12,5 kA, onda 8/20 µs.
• Intensidade nominal de descarga In: 6 kA.
• Nível de proteção Up: ≤1,5 kV.

Quando ocorre uma sobretensão transitória dentro das condições previstas, o protetor limita o pico de tensão para reduzir a energia que chega aos equipamentos ligados à instalação.

Proteção contra sobretensões permanentes

O dispositivo supervisiona continuamente a tensão da rede. Quando deteta um aumento superior ao limite previsto, atua sobre o IGA integrado e desliga a instalação.

A ficha técnica atual da Procoel estabelece uma tensão de disparo superior a 265 V CA com uma tolerância de ±2%. O tempo de atuação depende da magnitude da sobretensão detetada e é definido segundo a norma EN 50550.

Rearme manual após uma sobretensão permanente

Após ocorrer uma desconexão por sobretensão permanente, o dispositivo volta a ficar operacional através de rearme manual, desde que a tensão da rede tenha regressado aos seus valores normais.

Este funcionamento evita a reconexão automática enquanto persistir uma tensão anómala na instalação.

Indicador visual de funcionamento

O protetor incorpora uma janela luminosa que permite verificar visualmente o estado do dispositivo:

• Piscar verde lento: funcionamento correto.
• Piscar verde rápido: possível erro de ligação entre fase e neutro.
• Verde contínuo: o módulo continua operacional após atuar perante uma sobretensão transitória.
• Vermelho: a proteção transitória ficou inutilizada e o módulo deve ser substituído.

Necessita de neutro e ligação à terra

A Procoel especifica expressamente que o ST-2P32 não deve ser instalado em linhas sem neutro nem em instalações que não disponham de ligação à terra de proteção PE.

A ligação à terra é necessária para o correto funcionamento do sistema de proteção contra sobretensões transitórias, uma vez que permite derivar a energia da perturbação de acordo com o desenho do protetor.

Formato compacto de 3 módulos DIN

O protetor instala-se em calha DIN de 35 mm e ocupa 3 módulos. As suas dimensões são aproximadamente 54 x 90 x 71 mm, permitindo integrar num espaço reduzido o IGA e os sistemas de proteção contra sobretensões permanentes e transitórias.

Bornes até 25 mm²

A documentação técnica estabelece uma secção máxima de ligação nos bornes de 25 mm². A secção efetiva dos condutores deve ser selecionada de acordo com a intensidade do circuito, o sistema de instalação e a regulamentação elétrica aplicável.

Proteção IP20

O ST-2P32 dispõe de grau de proteção IP20 e destina-se à montagem dentro de quadros ou invólucros elétricos adequados.

O intervalo ambiental especificado pelo fabricante situa-se entre -20 e +70 °C, com uma humidade relativa máxima de 80%.

Aplicações do Procoel ST-2P32

• Quadros elétricos monofásicos de habitações.
• Apartamentos e segundas habitações.
• Espaços comerciais.
• Escritórios.
• Condomínios.
• Pequenas oficinas.
• Instalações terciárias.
• Quadros com equipamentos eletrónicos sensíveis.
• Instalações monofásicas que exijam um IGA de 32 A.

Características técnicas do Procoel ST-2P32

• Marca: Procoel / Hyundai Electric.
• Referência: ST-2P32.
• Família: ST-2Pxx.
• Tipo: protetor combinado contra sobretensões permanentes e transitórias com IGA.
• Aplicação: instalações monofásicas.
• Configuração: 1P+N.
• Corrente nominal: 32 A.
• IGA integrado: sim.
• Curva do IGA: C.
• Poder de corte: 6 kA.
• Tensão da rede: 230 V CA.
• Tensão nominal de trabalho: 240 V CA.
• Frequência: 50-60 Hz.
• Proteção contra sobretensões permanentes: sim.
• Tensão de disparo permanente: >265 V CA ±2%.
• Tempo de atuação: segundo EN 50550.
• Rearme: manual.
• Proteção contra sobretensões transitórias: sim.
• Classe de proteção transitória: Classe II.
• Intensidade máxima de descarga Imax: 12,5 kA, onda 8/20 µs.
• Intensidade nominal de descarga In: 6 kA.
• Nível de proteção Up: ≤1,5 kV.
• Indicador visual de estado: sim.
• Secção máxima dos bornes: 25 mm².
• Montagem: calha DIN de 35 mm.
• Número de módulos: 3.
• Dimensões: 54 x 90 x 71 mm.
• Grau de proteção: IP20.
• Temperatura ambiente: -20 a +70 °C.
• Humidade relativa máxima: 80%.
• Neutro necessário: sim.
• Ligação à terra PE necessária: sim.
• Normas indicadas: UNE-EN 60898, EN 50550 e IEC/EN 61643-11.

Proteção integral para quadros monofásicos de 32 A

O Procoel ST-2P32 reúne num equipamento de apenas 3 módulos DIN um IGA curva C de 32 A e proteção contra sobretensões permanentes e transitórias. Esta integração simplifica a configuração do quadro elétrico e permite proteger a instalação tanto contra aumentos prolongados de tensão como contra picos transitórios de curta duração.

A sua proteção Classe II, Imax de 12,5 kA, In de 6 kA, nível Up ≤1,5 kV e poder de corte de 6 kA tornam-no numa solução especialmente indicada para instalações monofásicas residenciais e terciárias que exijam um calibre de 32 A.

Importante: deve ser respeitada a ligação da fase em L e do neutro em N. O fabricante indica expressamente que o equipamento não deve ser instalado em linhas sem neutro nem sem ligação à terra PE. A instalação deve ser realizada por um profissional qualificado.
