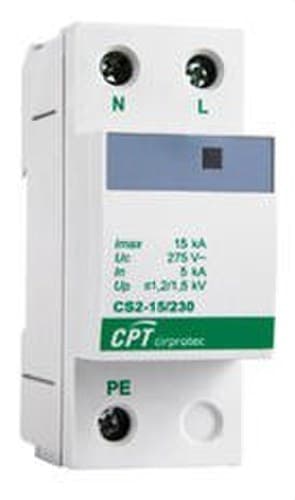

Protetor de sobretensões transitórias monofásico 1P+N 15kA

O protetor de sobretensões transitórias Cirprotec CS2-15/230, referência 77705211, é um dispositivo Tipo 2 concebido para proteger instalações elétricas monofásicas contra picos de tensão de curta duração. Apresenta uma configuração interna 1+1 de 2 polos, está preparado para redes TT e TNS e protege os modos L-N e N-PE, oferecendo uma solução compacta para quadros elétricos residenciais, comerciais e terciários.

O CS2-15/230 dispõe de uma corrente máxima de descarga Imax de 15 kA e uma corrente nominal de descarga In de 5 kA, ambas com onda 8/20 µs. Trabalha a uma tensão nominal de 230 V CA, admite uma tensão máxima de serviço contínuo Uc de 275 V e ocupa apenas 2 módulos em calha DIN.

Proteção contra sobretensões transitórias Tipo 2

O Cirprotec 77705211 está classificado como protetor Tipo 2 segundo EN 61643-11 e Classe II segundo IEC 61643-11. Destina-se a limitar sobretensões transitórias induzidas por manobras da rede elétrica ou por efeitos indiretos de descargas atmosféricas.

A Cirprotec recomenda a gama CS 15 como segundo escalão de proteção em quadros onde já exista uma proteção Tipo 1 ou como primeiro escalão em comércios, habitações e outras instalações não expostas diretamente a descargas de raio e sem sistema externo de proteção contra o raio.

Configuração 1+1 para rede monofásica

Embora comercialmente possa ser descrito como um protetor monofásico 1P+N, a Cirprotec identifica tecnicamente esta referência com uma configuração interna 1+1 de 2 polos.

Os modos de proteção são:

• L-N: proteção entre fase e neutro.
• N-PE: proteção entre neutro e condutor de proteção.

Esta arquitetura foi especialmente concebida para instalações monofásicas em esquemas TT e TNS compatíveis.

Imax de 15 kA e In de 5 kA

O CS2-15/230 proporciona uma corrente máxima de descarga Imax de 15 kA e uma corrente nominal de descarga In de 5 kA, ambas ensaiadas com forma de onda 8/20 µs.

• Imax: 15 kA.
• In: 5 kA.
• Forma de onda: 8/20 µs.

Estes valores definem a capacidade do protetor para conduzir impulsos transitórios dentro das condições estabelecidas pelas normas aplicáveis.

Nível de proteção Up

A Cirprotec especifica diferentes níveis de proteção consoante o modo de ligação:

• Up entre L-N: ≤1,2 kV.
• Up entre N-PE: ≤1,5 kV.

O nível Up indica a tensão residual presente nos terminais do protetor durante a sua atuação nas condições normalizadas de ensaio.

Tensão máxima de serviço contínuo de 275 V

O protetor foi concebido para uma tensão nominal de 230 V CA a 50-60 Hz e admite uma tensão máxima de serviço contínuo Uc de 275 V tanto entre L-N como entre N-PE.

A correta seleção de Uc permite que o dispositivo permaneça operacional durante as variações normais da rede sem comprometer a sua função face a sobretensões transitórias.

Capacidade de curto-circuito de 10 kA

O CS2-15/230 apresenta uma capacidade de curto-circuito Isccr de 10 kA segundo as condições especificadas pela Cirprotec.

O fabricante indica ainda um fusível a montante máximo de 63 A tipo gG. A coordenação com as proteções contra sobreintensidades deve ser realizada de acordo com as características reais da instalação.

Resposta rápida face a impulsos

Os tempos de resposta especificados são:

• L-N: ≤25 ns.
• N-PE: ≤100 ns.

Esta atuação rápida permite limitar sobretensões de muito curta duração antes que se propaguem para os equipamentos ligados a jusante.

Indicador LED de estado

A referência 77705211 incorpora sinalização visual por LED para facilitar a verificação do estado do protetor durante as tarefas de inspeção e manutenção.

Esta versão não deve ser confundida com a referência 77705212, que corresponde ao modelo equivalente com indicação remota.

Formato monobloco de 2 módulos DIN

O Cirprotec CS2-15/230 utiliza uma construção monobloco e ocupa 2 módulos em calha DIN. As suas dimensões são aproximadamente 36 mm de largura, 90 mm de altura e 58 mm de profundidade.

Este formato compacto facilita a sua integração em quadros elétricos onde o espaço disponível é limitado.

Bornes para condutores até 35 mm²

Os terminais admitem as seguintes secções:

• Condutor rígido: 6 a 35 mm².
• Condutor flexível: 6 a 25 mm².
• Binário de aperto: 4 Nm.

A secção definitiva dos condutores deve ser estabelecida de acordo com o projeto da instalação e as prescrições regulamentares aplicáveis.

Proteção IP20 e caixa autoextinguível

O dispositivo apresenta grau de proteção IP20 e destina-se à montagem no interior de quadros ou invólucros adequados.

A caixa isolante é fabricada em policarbonato reforçado com fibra de vidro, PC+FV, na cor cinzento RAL 7035, com classificação de inflamabilidade UL94 V-0.

Ampla gama de temperatura

A Cirprotec estabelece uma gama de temperatura de funcionamento compreendida entre -40 e +85 °C e uma humidade relativa admissível de 5 a 95%.

Aplicações do Cirprotec CS2-15/230

• Quadros elétricos monofásicos.
• Habitações e edifícios residenciais.
• Espaços comerciais.
• Escritórios.
• Instalações do setor terciário.
• Instalações industriais compatíveis.
• Proteção de equipamentos elétricos e eletrónicos.
• Redes TT e TNS.
• Segundo escalão de proteção atrás de um protetor Tipo 1.
• Primeiro escalão em instalações não expostas diretamente ao raio quando a configuração o permita.

Características técnicas do Cirprotec 77705211

• Marca: Cirprotec.
• Referência: 77705211.
• Modelo: CS2-15/230.
• Série: CS 15.
• Tipo: protetor contra sobretensões transitórias.
• Classificação EN: Tipo 2.
• Classificação IEC: Classe II.
• Configuração interna: 1+1.
• Número de polos: 2.
• Aplicação: rede monofásica.
• Configurações de rede: TT e TNS.
• Modos de proteção: L-N / N-PE.
• Tensão nominal Un: 230 V CA.
• Frequência: 50-60 Hz.
• Uc L-N: 275 V CA.
• Uc N-PE: 275 V CA.
• Corrente nominal de descarga In: 5 kA, onda 8/20 µs.
• Corrente máxima de descarga Imax: 15 kA, onda 8/20 µs.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Capacidade de curto-circuito Isccr: 10 kA.
• Fusível a montante máximo: 63 A gG.
• Tempo de resposta L-N: ≤25 ns.
• Tempo de resposta N-PE: ≤100 ns.
• Indicação de estado: LED.
• Indicação remota: não nesta referência.
• Formato: monobloco.
• Número de módulos: 2.
• Montagem: calha DIN.
• Largura: aproximadamente 36 mm.
• Altura: aproximadamente 90 mm.
• Profundidade: aproximadamente 58 mm.
• Peso líquido: 0,118 kg.
• Grau de proteção: IP20.
• Material isolante: PC+FV.
• Cor: cinzento RAL 7035.
• Inflamabilidade: UL94 V-0.
• Condutor rígido: 6-35 mm².
• Condutor flexível: 6-25 mm².
• Binário de aperto: 4 Nm.
• Temperatura de funcionamento: -40 a +85 °C.
• Humidade relativa: 5-95%.
• Normas: IEC 61643-11 e EN 61643-11.

Proteção Tipo 2 compacta para redes monofásicas

O Cirprotec CS2-15/230 combina uma configuração 1+1, Imax de 15 kA, In de 5 kA e níveis de proteção até ≤1,2 kV entre fase e neutro num formato monobloco de apenas 2 módulos DIN. É especialmente indicado para proteger quadros elétricos contra sobretensões transitórias em redes TT e TNS.

O seu indicador LED, capacidade Isccr de 10 kA, ampla gama de temperatura e bornes para condutores até 35 mm² facilitam a sua integração em instalações residenciais, comerciais e profissionais.

Importante: este dispositivo protege exclusivamente contra sobretensões transitórias. Não incorpora proteção contra sobretensões permanentes nem substitui as proteções magnetotérmicas ou diferenciais necessárias na instalação.
