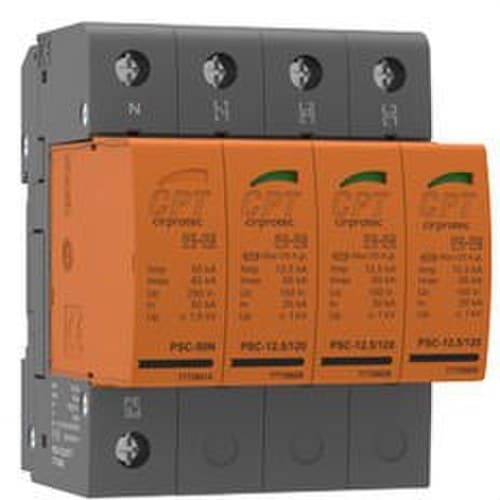

Protetor de sobretensões transitórias PSC4-12,5/400TT 3P+N 12,5kA 4 módulos desconectável

O Cirprotec PSC4-12,5/400 TT, referência 77738405, é um protetor contra sobretensões transitórias Tipo 1+2 concebido para instalações elétricas trifásicas 3P+N de 230/400 V. A sua configuração 3+1 permite proteger as fases em relação ao neutro e o neutro em relação à terra, oferecendo proteção contra sobretensões originadas por descargas atmosféricas e manobras na rede elétrica.

Este protetor da gama PSC 12,5 da Cirprotec combina as funções de um dispositivo Tipo 1 e Tipo 2 num único equipamento. Admite uma corrente de impulso de raio Iimp de 12,5 kA por polo L-N com onda 10/350 µs e de 50 kA entre N-PE, juntamente com uma corrente nominal de descarga In de 20 kA entre L-N. O seu formato desenchufável facilita a manutenção e a substituição dos cartuchos sem necessidade de substituir a base instalada.

Características principais do Cirprotec PSC4-12,5/400 TT

• Protetor contra sobretensões transitórias Tipo 1+2 segundo EN 61643-11.
• Classificação Classe I+II segundo IEC 61643-11.
• Referência do fabricante: 77738405.
• Modelo: PSC4-12,5/400 TT.
• Configuração interna: 3+1.
• 4 polos para instalações trifásicas 3P+N.
• Tensão nominal: 230/400 V AC, 50-60 Hz.
• Tensão máxima de serviço contínuo Uc L-N: 275 V AC.
• Tensão máxima de serviço contínuo Uc N-PE: 255 V AC.
• Corrente de impulso Iimp L-N, onda 10/350 µs: 12,5 kA.
• Corrente de impulso Iimp N-PE, onda 10/350 µs: 50 kA.
• Corrente nominal de descarga In L-N, onda 8/20 µs: 20 kA.
• Corrente nominal de descarga In N-PE, onda 8/20 µs: 50 kA.
• Corrente máxima de descarga Imax: 65 kA.
• Nível de proteção Up L-N: ≤1,3 kV.
• Nível de proteção Up N-PE: ≤1,5 kV.
• Formato desenchufável com cartuchos substituíveis.
• Montagem em calha DIN.
• Largura: 4 módulos DIN.
• Compatível com configurações de rede TT e TNS.
• Modos de proteção L-N / N-PE.
• Indicador visual de estado.
• Grau de proteção IP20.

Proteção Tipo 1+2 contra sobretensões transitórias

O PSC4-12,5/400 TT foi concebido para limitar sobretensões transitórias de elevada energia que podem propagar-se através de uma instalação elétrica. Ao integrar proteção Tipo 1+2, pode enfrentar tanto correntes associadas a impulsos de raio como sobretensões induzidas ou provocadas por operações de comutação na rede.

A sua capacidade face à corrente de impulso atinge os 12,5 kA entre fase e neutro com forma de onda 10/350 µs, enquanto entre neutro e terra atinge 50 kA. Para impulsos com forma de onda 8/20 µs oferece uma corrente nominal de descarga de 20 kA entre fase e neutro e uma corrente máxima de descarga de 65 kA.

Configuração 3+1 para instalações trifásicas

O protetor dispõe de uma configuração interna 3+1, com três elementos de proteção entre as fases e o neutro e um elemento adicional entre neutro e terra. Esta arquitetura está especialmente adaptada a instalações trifásicas com neutro e permite a sua utilização em configurações de rede TT e TNS.

A tensão nominal de trabalho do modelo 77738405 é de 230 V entre fase e neutro e 400 V entre fases, com uma frequência de rede de 50-60 Hz.

Nível de proteção e capacidade de descarga

Parâmetro Valor Classificação EN Tipo 1+2 Classificação IEC Classe I+II Tensão nominal Un 230/400 V AC Frequência 50-60 Hz Tensão máxima contínua Uc L-N 275 V AC Tensão máxima contínua Uc N-PE 255 V AC Corrente de impulso Iimp L-N (10/350 µs) 12,5 kA Corrente de impulso Iimp N-PE (10/350 µs) 50 kA Corrente nominal de descarga In L-N (8/20 µs) 20 kA Corrente nominal de descarga In N-PE (8/20 µs) 50 kA Corrente máxima de descarga Imax L-N 65 kA Corrente máxima de descarga Imax N-PE 65 kA Nível de proteção Up L-N ≤1,3 kV Nível de proteção Up N-PE ≤1,5 kV

Segurança e comportamento elétrico

O protetor incorpora desconexão térmica dinâmica e trabalha em modo de circuito aberto em caso de atuação da proteção térmica. A sua capacidade de suportar curto-circuitos Isccr é de 25 kA e admite um fusível de reserva máximo de 200 A gG, de acordo com as especificações indicadas pela Cirprotec.

O tempo de resposta é de até 25 ns entre fase e neutro e de até 100 ns entre neutro e terra. Esta atuação rápida permite limitar o valor das sobretensões que chegam aos equipamentos ligados a jusante.

Formato desenchufável e manutenção

O PSC4-12,5/400 TT dispõe de cartuchos desenchufáveis, uma solução que simplifica as tarefas de manutenção. Caso um dos módulos atinja o fim da sua vida útil, pode substituir-se o cartucho correspondente sem desmontar completamente o protetor nem alterar a cablagem da base.

O sistema de sinalização visual permite verificar rapidamente o estado do dispositivo: o indicador verde assinala um funcionamento correto, enquanto a perda da indicação verde informa da necessidade de substituir o cartucho correspondente.

Especificações mecânicas

Característica Valor Número de polos 4 Configuração interna 3+1 Número de módulos DIN 4 Formato Desenchufável Configuração de rede TT, TNS Modos de proteção L-N / N-PE Grau de proteção IP20 Material isolante PA66 CT1 Classe de inflamabilidade UL94 V-0 Secção de condutor rígido 6 a 35 mm² Secção de condutor flexível 6 a 25 mm² Binário de aperto 3 Nm Intervalo de temperatura -40 a 85 °C Intervalo de humidade 5 a 95 % Dimensões aproximadas 90 x 72 x 76 mm Peso líquido 0,618 kg

Instalação e aplicações

O protetor está preparado para montagem em calha DIN e ocupa quatro módulos no quadro elétrico. A ligação Biconnect da gama PSC permite realizar a ligação por cabo e borne ou por pente de ligação, facilitando a sua integração em diferentes configurações de quadro.

Pel as suas prestações, o Cirprotec PSC4-12,5/400 TT é adequado para a proteção de instalações elétricas trifásicas em edifícios, indústria, telecomunicações, tratamento de águas, infraestruturas de carregamento de veículo elétrico e outras aplicações onde seja necessário limitar sobretensões transitórias de elevada energia.

Normativa

O Cirprotec PSC4-12,5/400 TT cumpre as normas IEC 61643-11 e EN 61643-11 para dispositivos de proteção contra sobretensões ligados a redes elétricas de baixa tensão.

Graças à sua elevada capacidade de descarga, à sua proteção combinada Tipo 1+2, à sua configuração trifásica 3P+N e à sua construção com cartuchos desenchufáveis, o Cirprotec PSC4-12,5/400 TT oferece uma solução robusta e prática para proteger instalações e equipamentos elétricos contra sobretensões transitórias.
