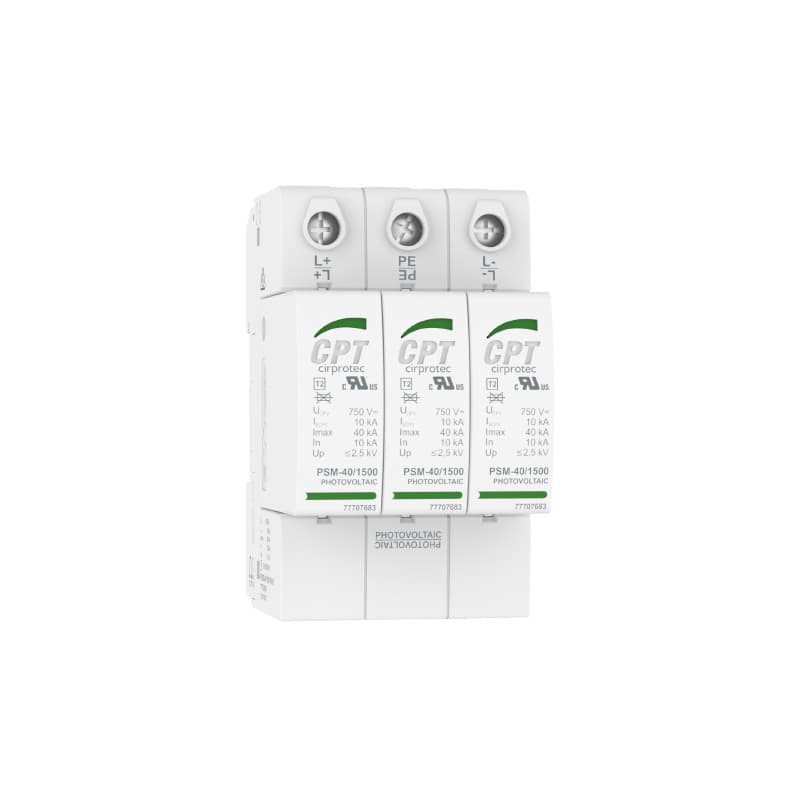

Protetor de sobretensões transitórias PSM3-40/1000 PV 3 módulos destacável

O protetor de sobretensões transitórias Cirprotec PSM3-40/1000 PV, referência 77707852, é um dispositivo Tipo 2 especificamente concebido para proteger instalações fotovoltaicas em corrente contínua contra sobretensões transitórias. Dispõe de configuração YPV com ligações L+, L- e PE, uma tensão máxima de serviço contínuo Ucpv de 1060 V DC, corrente máxima de descarga Imax de 40 kA e corrente nominal de descarga In de 20 kA.

O seu formato plug-in permite substituir os cartuchos de proteção quando atingem o fim da sua vida útil sem ter de substituir a base instalada no quadro. Ocupa 3 módulos em calha DIN, incorpora indicação visual de estado, desconexão térmica dinâmica e um chassi reversível que permite organizar a entrada de cabos pela parte superior ou inferior.

Protetor fotovoltaico Tipo 2 / Classe II

O PSM3-40/1000 PV está classificado como protetor contra sobretensões transitórias PV Tipo 2 segundo EN e Classe II segundo IEC. Foi desenvolvido especificamente para circuitos fotovoltaicos em corrente contínua e cumpre a norma IEC/EN 61643-31.

A sua função é limitar os picos de tensão de curta duração que podem surgir numa instalação solar como consequência de sobretensões induzidas, manobras elétricas ou efeitos indiretos de descargas atmosféricas, ajudando a proteger inversores e outros equipamentos ligados no lado DC.

Ucpv de 1060 V DC

Embora a designação comercial do modelo seja PSM3-40/1000 PV, a Cirprotec estabelece uma tensão máxima de serviço contínuo Ucpv de 1060 V DC segundo IEC.

Este valor deve ser tido em conta ao projetar a proteção da instalação. A tensão máxima em circuito aberto dos strings fotovoltaicos, considerando especialmente as condições de baixa temperatura, deve manter-se dentro dos limites admissíveis pelo protetor.

Imax de 40 kA e In de 20 kA

O Cirprotec 77707852 oferece uma elevada capacidade de descarga para suportar impulsos transitórios com forma de onda 8/20 µs:

• Corrente máxima de descarga Imax: 40 kA.
• Corrente nominal de descarga In: 20 kA.
• Forma de onda de ensaio: 8/20 µs.

Estas prestações destinam-se à proteção do lado de corrente contínua em centrais solares, coberturas fotovoltaicas e instalações de autoconsumo compatíveis com o seu nível de tensão.

Nível de proteção Up ≤4 kV

A Cirprotec especifica um nível de proteção em tensão Up ≤4 kV à corrente nominal de descarga, tanto entre L+ e L- como entre linha e terra.

O valor Up representa a tensão residual que aparece nos terminais do protetor durante o ensaio normalizado. Para obter uma proteção corretamente coordenada, este valor deve ser compatível com a tensão suportada pelo inversor e pelos restantes equipamentos instalados a jusante.

Configuração YPV com L+, L- e PE

O PSM3-40/1000 PV utiliza uma configuração YPV formada por três elementos de proteção e ligações L+, PE e L-. Os modos de proteção indicados pela Cirprotec são:

• L+ / PE.
• L- / PE.
• L+ / L-.

Esta arquitetura foi especificamente concebida para redes fotovoltaicas em corrente contínua.

Resistência a curto-circuito Iscpv de 10 kA

O protetor apresenta uma resistência a curto-circuito Iscpv de 10 kA segundo as especificações IEC publicadas pela Cirprotec.

O fabricante indica que a gama PSM YPV não requer fusível prévio de backup em aplicações fotovoltaicas dentro das condições especificadas, graças ao seu sistema interno de desconexão e capacidade de corte.

Desconexão térmica dinâmica

O PSM3-40/1000 PV incorpora um sistema de desconexão térmica dinâmica otimizado para tensões em corrente contínua. Quando o elemento protetor atinge uma condição de fim de vida ou funcionamento anómalo, o mecanismo interno desconecta-o, deixando o circuito de proteção aberto.

Este sistema foi concebido para gerir de forma segura as condições de degradação que podem ocorrer durante a vida útil de um dispositivo de proteção contra sobretensões.

Tempo de resposta ≤25 ns

O tempo de resposta especificado pela Cirprotec é ≤25 ns. Esta atuação rápida permite responder a impulsos transitórios de duração muito curta antes que a sobretensão se propague para os equipamentos protegidos.

Formato plug-in

Uma das principais vantagens do PSM3-40/1000 PV é a sua construção plug-in. Os cartuchos podem ser retirados individualmente da base instalada, facilitando a inspeção e a substituição durante as operações de manutenção.

Os cartuchos estão ainda codificados mecanicamente para ajudar a evitar erros de substituição por versões com uma tensão inadequada.

Cartucho de substituição PSM-40/1000 PV

A Cirprotec identifica como substituição para a versão de 1000 V o cartucho PSM-40/1000 PV, referência 77707657.

O cartucho individual apresenta Ucpv de 530 V DC, Imax de 40 kA, In de 20 kA e Up ≤2 kV, fazendo parte da configuração YPV de três elementos utilizada pelo conjunto completo.

Indicador visual de fim de vida

O protetor incorpora indicação visual para facilitar a verificação do seu estado durante as inspeções do quadro:

• Verde: protetor em estado operacional.
• Não verde: cartucho que deve ser substituído.

A referência 77707852 corresponde à versão standard sem contacto remoto. A Cirprotec comercializa a referência 77707853, PSM3-40/1000 PV IR, como variante equipada com indicação remota.

Chassi reversível

A base incorpora um chassi reversível que permite organizar a entrada dos condutores pela parte superior ou inferior do dispositivo. Esta característica oferece maior flexibilidade ao projetar e cabear quadros de proteção fotovoltaica.

3 módulos para calha DIN

O Cirprotec PSM3-40/1000 PV ocupa 3 módulos e está preparado para montagem em calha DIN. As suas dimensões aproximadas são 54 mm de largura, 90 mm de altura e 70 mm de profundidade.

O seu formato modular facilita a instalação junto a seccionadores, fusíveis, proteções de strings e outros elementos habituais em quadros elétricos de corrente contínua.

Bornes para condutores até 35 mm²

A Cirprotec especifica as seguintes capacidades de ligação:

• Condutor rígido: 6 a 35 mm².
• Condutor flexível: 6 a 25 mm².
• Binário de aperto: 3 Nm.

A secção definitiva dos condutores deve ser determinada de acordo com as características elétricas e mecânicas da instalação e com as instruções de montagem aplicáveis.

Proteção IP20

O dispositivo dispõe de grau de proteção IP20. Foi concebido para ser instalado dentro de um quadro elétrico ou invólucro que proporcione o grau de proteção adequado ao local de instalação.

Ampla gama de temperatura

O PSM3-40/1000 PV pode funcionar dentro de uma gama de temperatura compreendida entre -40 e +85 °C e admite uma humidade relativa de 5 a 95%.

O material isolante é PA66 CT1 e apresenta classificação de inflamabilidade UL94 V-0.

Peso de 325 g

A versão PSM3-40/1000 PV apresenta um peso líquido aproximado de 0,325 kg. As dimensões de embalagem especificadas para a gama são 117 x 63 x 90 mm.

Desempenho segundo UL

Além da classificação IEC/EN para instalações fotovoltaicas, a gama está certificada segundo UL 1449 5th Edition. Para a versão de 1000 V, a Cirprotec especifica um MCOV de 1000 V DC, um VPR de 3000 V e uma capacidade SCCR de 50 kA sob as condições da norma UL.

Estes valores UL devem ser distinguidos das grandezas IEC, como a Ucpv de 1060 V DC, o Iscpv de 10 kA e o nível Up ≤4 kV.

Aplicações do Cirprotec PSM3-40/1000 PV

• Instalações solares fotovoltaicas.
• Centrais fotovoltaicas.
• Coberturas solares industriais e comerciais.
• Instalações de autoconsumo compatíveis.
• Quadros de proteção em corrente contínua.
• Proteção da entrada DC de inversores fotovoltaicos.
• Sistemas fotovoltaicos com tensão compatível com Ucpv 1060 V DC.

Características técnicas do Cirprotec 77707852

• Marca: Cirprotec.
• Referência: 77707852.
• Modelo: PSM3-40/1000 PV.
• Família: PSM YPV.
• Tipo: protetor contra sobretensões transitórias fotovoltaico.
• Aplicação: instalações PV em corrente contínua.
• Classificação IEC: Classe II.
• Classificação EN: PV Tipo 2.
• Classificação UL: Tipo 2 CA.
• Configuração de rede: YPV.
• Configuração interna: +, -, PE.
• Modos de proteção: L+/PE, L-/PE e L+/L-.
• Tensão máxima de serviço contínuo Ucpv: 1060 V DC.
• Corrente nominal de descarga In: 20 kA, onda 8/20 µs.
• Corrente máxima de descarga Imax: 40 kA, onda 8/20 µs.
• Up L+/L-: ≤4 kV.
• Up linha/PE: ≤4 kV.
• Resistência a curto-circuito Iscpv: 10 kA.
• Fusível prévio em PV: não requerido dentro das condições especificadas pela Cirprotec.
• Tempo de resposta: ≤25 ns.
• Desconexão térmica dinâmica: sim.
• Modo de desconexão térmica: circuito aberto.
• Formato: plug-in.
• Cartuchos substituíveis: sim.
• Cartuchos codificados mecanicamente: sim.
• Indicador visual: verde OK / não verde substituir.
• Indicação remota: não.
• Referência equivalente com indicação remota: 77707853.
• Chassi reversível: sim.
• Número de módulos DIN: 3.
• Montagem: calha DIN.
• Dimensões aproximadas: 54 x 90 x 70 mm.
• Peso líquido: 0,325 kg.
• Grau de proteção: IP20.
• Material isolante: PA66 CT1.
• Grau de inflamabilidade: UL94 V-0.
• Condutor rígido: 6-35 mm².
• Condutor flexível: 6-25 mm².
• Binário de aperto: 3 Nm.
• Temperatura de funcionamento: -40 a +85 °C.
• Humidade relativa: 5-95%.
• Cartucho de substituição: PSM-40/1000 PV.
• Referência do cartucho: 77707657.
• MCOV segundo UL: 1000 V DC.
• VPR segundo UL: 3000 V.
• SCCR segundo UL: 50 kA.
• Normas: IEC/EN 61643-31 e UL 1449 5th Edition.

Proteção Tipo 2 plug-in para instalações fotovoltaicas de alta tensão

O Cirprotec PSM3-40/1000 PV combina uma Ucpv de 1060 V DC, uma corrente máxima de descarga de 40 kA, In de 20 kA e um nível de proteção Up ≤4 kV num dispositivo compacto de 3 módulos DIN. Estas prestações tornam-no uma solução específica para a proteção contra sobretensões transitórias no lado DC de instalações fotovoltaicas compatíveis.

O seu formato plug-in, cartuchos substituíveis e codificados, indicador visual de estado, desconexão térmica dinâmica e chassi reversível facilitam tanto a montagem inicial como as tarefas posteriores de manutenção do quadro.

Importante: a designação comercial inclui “1000 PV”, enquanto a tensão máxima de serviço contínuo especificada pela Cirprotec segundo IEC é Ucpv 1060 V DC. Esta referência dispõe de indicação visual, mas não de contacto remoto; para sinalização remota corresponde a versão 77707853.
