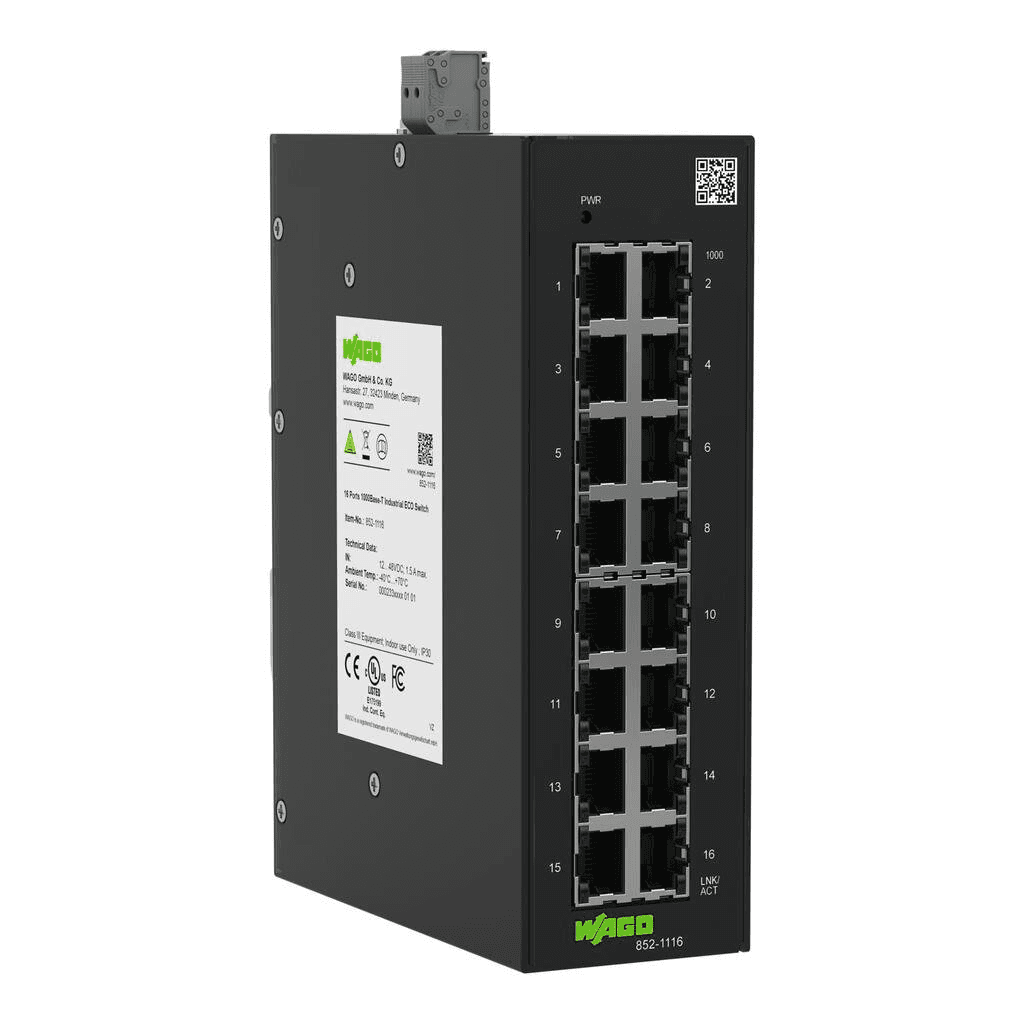

Switch Industrial-ECO-Switch de 16 portas

O WAGO Industrial-ECO-Switch 852-1116 é um switch Ethernet industrial não gerenciado com 16 portas RJ45 Gigabit Ethernet, projetado para criar redes de comunicação confiáveis em máquinas, painéis elétricos e sistemas de automação. Suas portas suportam 10/100/1000BASE-T com autonegociação e Auto-MDI/MDIX, permitindo uma colocação em funcionamento simples, sem necessidade de configuração prévia.

O equipamento incorpora alimentação redundante de 12 a 48 VDC, contato de alarme configurável por interruptor DIP, indicadores LED de status e uma carcaça metálica de alumínio preparada para montagem em trilho DIN de 35 mm. Sua faixa estendida de operação de -40 a +70 °C e sua resistência a vibrações e choques o tornam uma solução especialmente indicada para redes Ethernet em ambientes industriais.

Switch Ethernet industrial não gerenciado de 16 portas

A referência WAGO 852-1116 dispõe de 16 interfaces Ethernet RJ45, oferecendo uma elevada densidade de conexões em um único equipamento.

Por se tratar de um switch não gerenciado, não necessita de programação nem de configuração de rede para começar a funcionar. Basta alimentar o equipamento e conectar os dispositivos Ethernet compatíveis, facilitando a criação de redes industriais de pequeno e médio porte.

16 portas Gigabit Ethernet

As 16 portas de cobre são compatíveis com as principais velocidades Ethernet utilizadas em automação:

• 10BASE-T.
• 100BASE-TX.
• 1000BASE-T Gigabit Ethernet.

Todas as portas incorporam autonegociação, de modo que o switch detecta automaticamente a velocidade de transmissão compatível com o dispositivo conectado.

Auto-MDI/MDIX em todas as portas

A função Auto-MDI/MDIX identifica automaticamente as linhas de transmissão e recepção do cabo Ethernet.

Esse recurso simplifica a fiação ao evitar a necessidade de distinguir entre conexões diretas ou cruzadas nos dispositivos compatíveis, favorecendo um funcionamento praticamente plug-and-play.

Comutação Store-and-Forward sem bloqueio

O WAGO 852-1116 utiliza tecnologia de comutação Store-and-Forward e arquitetura non-blocking.

O switch recebe e verifica os quadros antes de encaminhá-los para a porta de destino, enquanto sua arquitetura permite gerenciar as comunicações entre portas sem introduzir as limitações próprias de uma matriz de comutação bloqueante.

Tabela para até 8.000 endereços MAC

O equipamento incorpora uma tabela interna capaz de gerenciar até 8.000 endereços MAC.

Essa capacidade permite aprender quais dispositivos estão conectados a cada porta e direcionar os quadros Ethernet para o destino correspondente dentro da rede.

Compatível com Jumbo Frames de até 10.000 bytes

O switch suporta Jumbo Frames de até 10.000 bytes, facilitando o transporte de quadros Ethernet de maior tamanho quando os dispositivos conectados e a aplicação também são compatíveis com essa funcionalidade.

Energy Efficient Ethernet

O WAGO 852-1116 atende ao padrão IEEE 802.3az Energy Efficient Ethernet.

Essa tecnologia permite reduzir o consumo de energia associado aos enlaces Ethernet quando a atividade de transmissão é baixa, adaptando o funcionamento das interfaces à carga real da rede.

Priorização de tráfego Ethernet

O equipamento é compatível com IEEE 802.1p para priorização de pacotes Ethernet.

A WAGO especifica ainda a priorização de pacotes correspondentes ao protocolo PROFINET, EtherType 0x8892, um recurso especialmente útil em redes de automação onde determinados dados devem receber tratamento prioritário.

Controle de fluxo IEEE 802.3x

A compatibilidade com IEEE 802.3x Flow Control permite gerenciar situações de congestionamento em comunicações Ethernet full-duplex por meio de mecanismos de controle de fluxo entre equipamentos compatíveis.

Alimentação de 12 a 48 VDC

O Industrial-ECO-Switch dispõe de uma ampla faixa de alimentação de 12 a 48 VDC, com tolerância de ±15 %.

Essa flexibilidade facilita sua integração em painéis de automação que operam com diferentes tensões contínuas industriais.

O consumo máximo especificado pela WAGO é de:

• Potência máxima: 14 W.
• Corrente máxima: 1.500 mA.

Alimentação redundante

O WAGO 852-1116 incorpora uma entrada de alimentação redundante, aumentando a disponibilidade da rede quando a instalação utiliza duas fontes de alimentação adequadamente configuradas.

Em sistemas onde a continuidade das comunicações é importante, essa possibilidade permite projetar uma alimentação com maior tolerância a falhas.

Proteção contra sobretensão e inversão de polaridade

A eletrônica integra proteção contra sobretensão e tensão inversa, ajudando a proteger o switch contra determinadas condições elétricas incorretas na entrada de alimentação.

Contato de alarme configurável

O equipamento dispõe de um contato de alarme configurável por interruptor DIP, fornecendo um sinal adicional para a supervisão de determinadas ocorrências.

Junto com a alimentação redundante e os indicadores LED, esse contato aumenta as possibilidades de diagnóstico do switch dentro do painel de automação.

Indicadores LED de status

A parte frontal incorpora indicadores LED para verificar rapidamente o estado do equipamento e de suas conexões.

• PWR verde: indica presença de alimentação.
• 1000 verde por porta: indica operação a 1.000 Mbps.
• LNK/ACT verde por porta: indica link e atividade de transmissão de dados.

Esses indicadores facilitam a colocação em funcionamento e a localização visual de possíveis problemas de conexão.

Cabo Ethernet Cat. 5e ou superior

Para as comunicações Ethernet por cobre, a WAGO especifica cabo de categoria Cat. 5e ou superior.

O comprimento máximo admitido por enlace é de 100 metros, conforme as condições habituais das redes Ethernet sobre cobre.

Montagem em trilho DIN de 35 mm

O switch está preparado para montagem em trilho DIN de 35 mm, facilitando sua integração direta dentro de painéis elétricos e armários de automação.

Seu formato industrial concentra as 16 portas Gigabit em um equipamento de apenas 50 mm de largura, otimizando o espaço disponível no trilho.

Carcaça industrial de alumínio

A carcaça é fabricada em alumínio com acabamento preto metalizado.

O equipamento apresenta as seguintes dimensões:

• Largura: 50 mm.
• Altura: 160 mm.
• Profundidade: 120 mm.
• Peso: aproximadamente 934 g.

Faixa estendida de temperatura de -40 a +70 °C

Uma das principais características do 852-1116 é sua faixa estendida de temperatura de operação.

• Temperatura de serviço: -40 a +70 °C.
• Temperatura de armazenamento: -40 a +80 °C.
• Umidade relativa máxima: 95 %, sem condensação.

Essa ampla margem permite utilizá-lo em painéis e aplicações industriais submetidos a condições ambientais mais exigentes do que as dos equipamentos de rede convencionais.

Proteção IP30

O switch dispõe de grau de proteção IP30.

Por essa razão, destina-se principalmente à instalação em ambientes internos e dentro de painéis ou invólucros adequados quando o ambiente exigir proteção superior contra poeira, umidade ou água.

Resistente a vibrações e choques

A WAGO especifica resistência mecânica segundo as seguintes normas:

• Vibrações: IEC 60068-2-6.
• Choques: IEC 60068-2-27.

Essas características permitem utilizar o equipamento em ambientes industriais onde os dispositivos instalados em painéis elétricos podem estar sujeitos a vibrações ou impactos mecânicos.

Compatibilidade eletromagnética industrial

O equipamento atende a requisitos de compatibilidade eletromagnética específicos para ambientes industriais:

• Imunidade EMC: EN 61000-6-2.
• Emissões EMC: EN 61000-6-4.

Padrões Ethernet compatíveis

A documentação técnica do WAGO 852-1116 especifica compatibilidade com:

• IEEE 802.3i: 10BASE-T.
• IEEE 802.3u: 100BASE-TX.
• IEEE 802.3ab: 1000BASE-T.
• IEEE 802.3x: Flow Control.
• IEEE 802.3az: Energy Efficient Ethernet.
• IEEE 802.1p: priorização.

Características técnicas do WAGO 852-1116

• Marca: WAGO.
• Referência: 852-1116.
• Linha: Industrial-ECO-Switch.
• Tipo: switch Ethernet industrial não gerenciado.
• Número de portas: 16.
• Conectores Ethernet: 16 x RJ45.
• Velocidades: 10/100/1000 Mbps.
• Interface Gigabit: 1000BASE-T.
• Autonegociação: sim, em todas as portas.
• Auto-MDI/MDIX: sim, em todas as portas.
• Modo de comutação: Store-and-Forward.
• Arquitetura: non-blocking.
• Tabela MAC: 8.000 endereços.
• Jumbo Frames: até 10.000 bytes.
• Flow Control: IEEE 802.3x.
• Energy Efficient Ethernet: IEEE 802.3az.
• Priorização: IEEE 802.1p.
• Meio de transmissão: cabo de cobre Cat. 5e ou superior.
• Comprimento máximo do cabo por enlace: 100 m.
• Tensão de alimentação: 12-48 VDC ±15 %.
• Alimentação redundante: sim.
• Consumo máximo: 14 W.
• Corrente máxima: 1.500 mA.
• Proteção contra sobretensão: sim.
• Proteção contra inversão de polaridade: sim.
• Contato de alarme: sim, configurável por DIP switch.
• Indicadores LED: alimentação, velocidade Gigabit e link/atividade.
• Montagem: trilho DIN de 35 mm.
• Material da carcaça: alumínio.
• Cor: preto metalizado.
• Grau de proteção: IP30.
• Temperatura de operação: -40 a +70 °C.
• Temperatura de armazenamento: -40 a +80 °C.
• Umidade relativa: até 95 %, sem condensação.
• Resistência a vibrações: IEC 60068-2-6.
• Resistência a choques: IEC 60068-2-27.
• Largura: 50 mm.
• Altura: 160 mm.
• Profundidade: 120 mm.
• Peso: 934 g.
• Marcação: CE.
• Aprovação UL: UL 61010-2-201.
• GTIN: 4066966625127.

Switch Gigabit industrial para painéis de automação

O WAGO Industrial-ECO-Switch 852-1116 permite concentrar até 16 conexões Gigabit Ethernet em um equipamento compacto de montagem DIN e sem necessidade de configuração, sendo especialmente adequado para máquinas, sistemas de automação e redes industriais de pequeno e médio porte.

Suas 16 portas 10/100/1000BASE-T, alimentação redundante, contato de alarme, Energy Efficient Ethernet, priorização IEEE 802.1p e faixa de operação de -40 a +70 °C combinam facilidade de instalação com características especificamente voltadas ao ambiente industrial.
