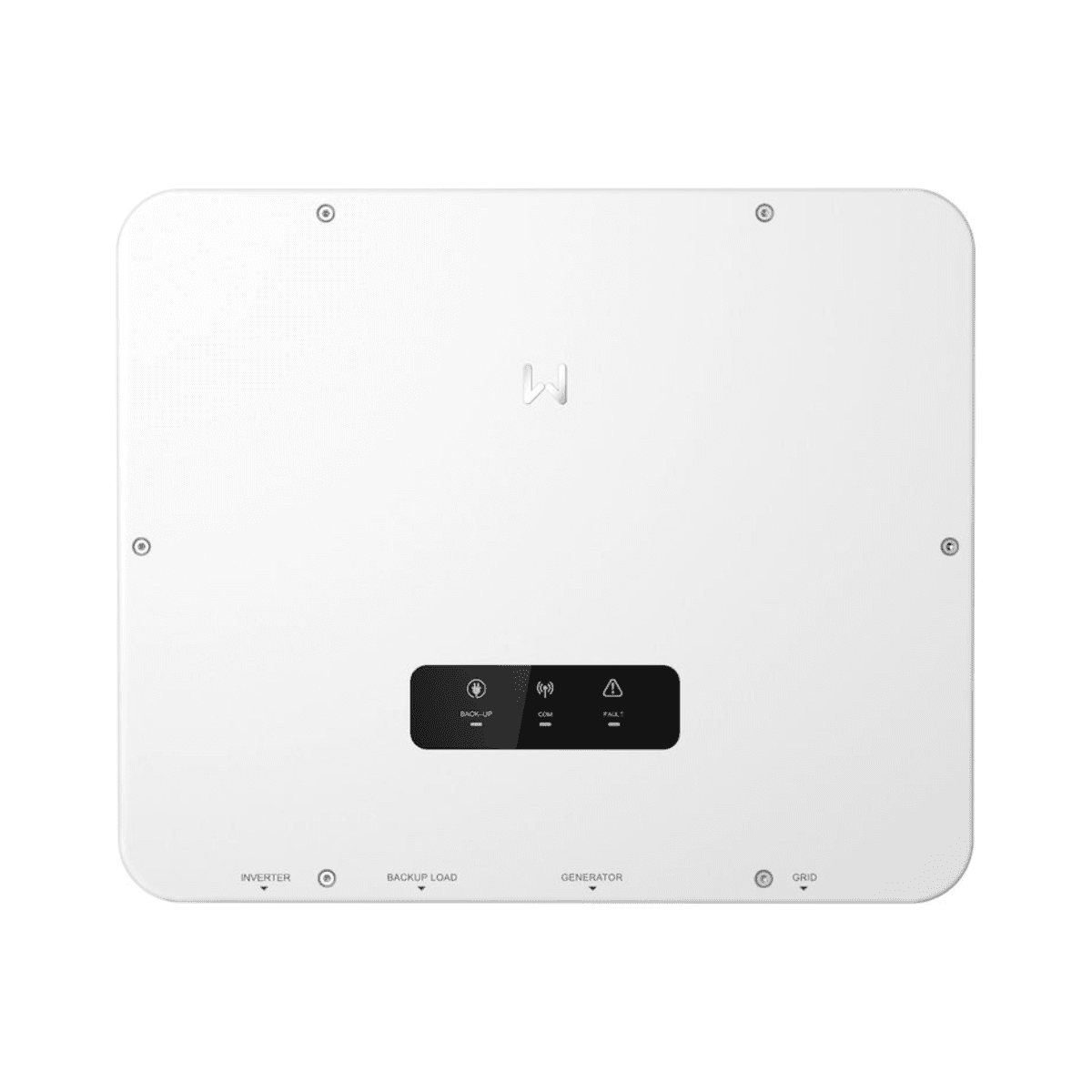

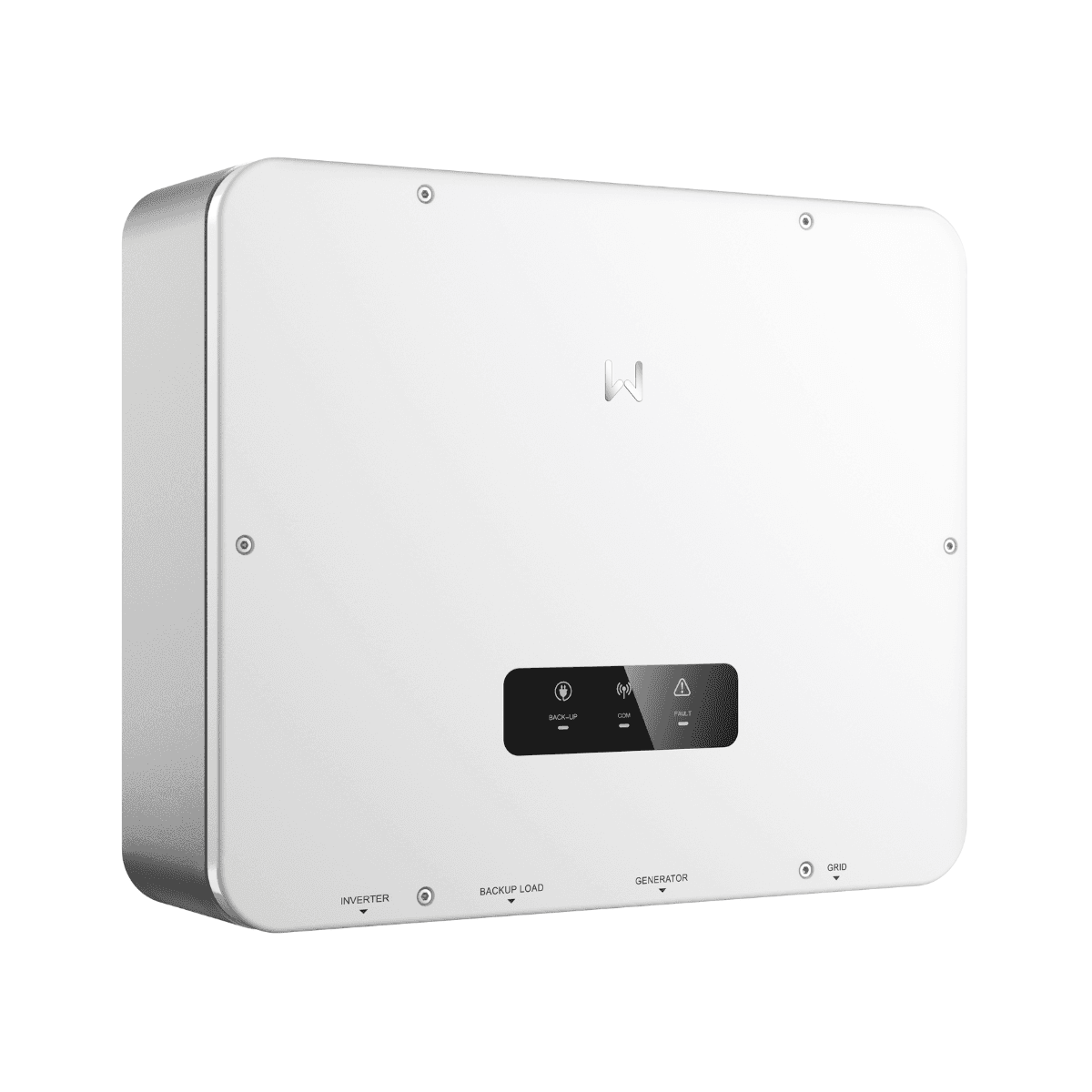

Fornecimento de backup confiável para armazenamento de energia GoodWe STS200-80-10

O GoodWe STS200-80-10 é um sistema de transferência estática concebido para fornecer um fornecimento elétrico de backup fiável em instalações de armazenamento de energia. Trabalha em conjunto com inversores híbridos GoodWe compatíveis para gerir a transição entre o funcionamento ligado à rede e o modo de backup quando ocorre uma interrupção do fornecimento elétrico.

Com uma potência aparente nominal de 50 quilovoltamperes, tensão trifásica de 380 ou 400 volts e um tempo de comutação inferior a 10 milissegundos, o STS permite manter alimentadas as cargas de backup através da energia disponível nos painéis solares e nas baterias. Também admite a integração de um gerador e está preparado para gerir cargas de elevada potência, como bombas de calor e motores.

Sistema de transferência estática para armazenamento de energia

O STS, ou sistema de transferência estática, atua como elemento de comutação entre a rede elétrica, o inversor híbrido, as cargas de backup e, quando faz parte da instalação, um gerador.

Quando a rede funciona normalmente, o sistema permite operar em modo ligado à rede. Se ocorrer um corte de fornecimento, o inversor passa ao modo de backup e mantém a alimentação das cargas críticas utilizando a energia disponível no sistema fotovoltaico ou nas baterias.

Quando a rede elétrica regressa, o sistema permite que o inversor volte a sincronizar-se e retome o funcionamento ligado à rede.

Comutação inferior a 10 milissegundos

Uma das principais características do GoodWe STS200-80-10 é o seu tempo de comutação inferior a 10 milissegundos. Esta transferência rápida foi concebida para reduzir ao mínimo a interrupção entre o funcionamento ligado à rede e o modo de backup.

Esta característica é especialmente importante em instalações comerciais e noutras aplicações onde se pretende manter a continuidade de alimentação de cargas consideradas essenciais.

Compatível com inversores híbridos GoodWe ET40/50

A documentação EMEA vigente da GoodWe especifica a compatibilidade do STS200-80-10 com os inversores híbridos GoodWe ET40/50.

A comunicação entre o STS e o inversor é realizada através de RS485, permitindo coordenar as operações de ligação, desligação e transição entre os diferentes modos de funcionamento.

Potência nominal de 50 quilovoltamperes

A ligação com o inversor foi concebida para uma potência aparente nominal de 50 quilovoltamperes. Em condições normais ligadas à rede, o lado da rede apresenta igualmente uma potência aparente nominal de 50 quilovoltamperes.

A uma tensão nominal de 400 volts, a corrente nominal é de 72,5 amperes. Quando a tensão nominal de saída é de 380 volts, a corrente nominal indicada pela GoodWe é de 75,8 amperes.

Até 55 quilovoltamperes em modo de backup sem rede

Na saída destinada às cargas de backup, o STS fornece uma potência aparente nominal de 50 quilovoltamperes.

Quando a instalação funciona sem rede, a potência aparente máxima de backup pode atingir os 55 quilovoltamperes, proporcionando capacidade adicional para suportar determinadas condições de carga.

Até 138 quilovoltamperes com a rede disponível

Quando existe fornecimento da rede elétrica, a interface de backup admite uma potência aparente máxima de até 138 quilovoltamperes.

A GoodWe especifica também uma potência máxima de entrada na porta de rede de 138 quilowatts para energia adquirida da rede. A corrente máxima de consumo no lado da rede e de backup pode atingir os 200 amperes dentro das condições especificadas pelo fabricante.

Preparado para grandes cargas

O GoodWe STS200-80-10 foi concebido para gerir cargas de elevada potência dentro dos limites elétricos estabelecidos para o equipamento.

A GoodWe destaca expressamente a sua utilização com cargas como bombas de calor e motores de alta potência, ampliando as possibilidades de utilização do sistema de armazenamento em instalações comerciais e aplicações com consumos exigentes.

Integração com gerador

Além de trabalhar com a rede elétrica e o inversor híbrido, o STS dispõe de uma interface preparada para a integração de um gerador ou de um inversor fotovoltaico compatível.

Esta possibilidade permite conceber sistemas energéticos com uma fonte adicional de geração para aumentar a flexibilidade e a disponibilidade energética da instalação.

Potência de até 55 quilovoltamperes na entrada de gerador

A ligação destinada ao gerador ou ao inversor fotovoltaico apresenta uma potência aparente nominal de 50 quilovoltamperes e uma potência aparente máxima de 55 quilovoltamperes.

A corrente nominal é de 72,5 amperes a 400 volts. A GoodWe especifica uma corrente nominal do relé do lado do gerador de 90 amperes.

Tensão trifásica de 380 ou 400 volts

O STS200-80-10 foi concebido para sistemas trifásicos com uma tensão nominal de saída de 380 ou 400 volts e configuração 3L/N/PE.

A frequência nominal pode ser de 50 ou 60 hertz, com uma gama de frequência admitida entre 45 e 65 hertz.

A documentação técnica estabelece ainda uma gama de tensão de saída de 176 a 276 volts de acordo com as condições indicadas pela GoodWe.

Relé de rede de 200 amperes

O sistema incorpora um relé de corrente alternada com uma corrente nominal de 200 amperes. Esta capacidade permite gerir as elevadas correntes que podem ocorrer na interface de rede e backup quando a instalação funciona ligada ao fornecimento elétrico.

No lado correspondente ao gerador, o relé apresenta uma corrente nominal de 90 amperes.

Proteção IP65 para instalações exigentes

O GoodWe STS200-80-10 dispõe de um grau de proteção IP65, proporcionando proteção contra a entrada de poeiras e água dentro das condições estabelecidas para esta classificação.

A sua construção permite utilizá-lo em diferentes ambientes de instalação, desde que sejam respeitados os requisitos de localização, montagem, ventilação e proteção indicados pela GoodWe.

Ampla gama de temperatura de funcionamento

O STS pode funcionar com temperaturas ambiente compreendidas entre -35 e 60 graus Celsius, permitindo a sua utilização numa ampla gama de condições ambientais.

A altitude máxima de funcionamento especificada pela GoodWe é de 4.000 metros.

Refrigeração por convecção natural

O sistema utiliza refrigeração por convecção natural, pelo que não depende de ventoinhas para a sua refrigeração habitual.

Esta configuração reduz o número de elementos mecânicos móveis e permite uma operação passiva do sistema de refrigeração.

Montagem na parede

O GoodWe STS200-80-10 foi concebido para instalação na parede. Apresenta dimensões de 510 milímetros de largura, 425 milímetros de altura e 156 milímetros de profundidade.

O seu peso é de aproximadamente 16,5 quilogramas, pelo que a superfície e os elementos de fixação utilizados durante a montagem devem ser adequados para suportar o equipamento de forma segura.

Design compacto para sistemas comerciais de armazenamento

Apesar de gerir correntes de rede até 200 amperes e potências de backup elevadas, o STS apresenta um formato compacto que facilita a sua integração junto do inversor e dos restantes componentes da instalação de armazenamento de energia.

A montagem deve ser realizada respeitando as distâncias, orientações e requisitos de instalação definidos no manual do fabricante.

Comunicação RS485 com o inversor

A comunicação entre o sistema de transferência estática e o inversor GoodWe compatível é realizada através de RS485.

Esta comunicação permite coordenar o funcionamento do inversor com o estado da rede, a saída de backup e as restantes fontes energéticas ligadas ao sistema.

Aplicações do GoodWe STS200-80-10

O STS é especialmente orientado para sistemas de armazenamento de energia comerciais e outras instalações trifásicas onde é necessário dispor de alimentação de backup.

Entre as suas possíveis aplicações encontram-se:

• Sistemas de armazenamento de energia com inversores híbridos GoodWe ET40/50.
• Instalações fotovoltaicas com bateria e função de backup.
• Edifícios comerciais com cargas críticas.
• Instalações com bombas de calor.
• Sistemas com motores de elevada potência.
• Instalações com gerador auxiliar.
• Sistemas que requerem uma transição rápida entre rede e backup.

Características técnicas do GoodWe STS200-80-10

• Marca: GoodWe.
• Gama: STS.
• Referência: STS200-80-10.
• Tipo de produto: sistema de transferência estática.
• Aplicação: alimentação de backup para sistemas de armazenamento de energia.
• Compatibilidade indicada pela GoodWe: inversores híbridos ET40/50.
• Tensão nominal de saída: 380 ou 400 volts.
• Configuração elétrica: 3L/N/PE.
• Gama de tensão de saída: entre 176 e 276 volts.
• Frequência nominal: 50 ou 60 hertz.
• Gama de frequência: entre 45 e 65 hertz.
• Potência aparente nominal do lado do inversor: 50 quilovoltamperes.
• Potência aparente nominal do lado da rede: 50 quilovoltamperes.
• Potência aparente nominal de backup: 50 quilovoltamperes.
• Potência aparente máxima sem rede: 55 quilovoltamperes.
• Potência aparente máxima com rede: 138 quilovoltamperes.
• Potência aparente nominal da porta de gerador ou inversor fotovoltaico: 50 quilovoltamperes.
• Potência aparente máxima da porta de gerador ou inversor fotovoltaico: 55 quilovoltamperes.
• Corrente nominal a 400 volts: 72,5 amperes.
• Corrente nominal a 380 volts: 75,8 amperes.
• Corrente nominal do relé de rede: 200 amperes.
• Corrente nominal do relé do gerador: 90 amperes.
• Tempo de comutação: inferior a 10 milissegundos.
• Integração com gerador: sim.
• Comunicação com o inversor: RS485.
• Refrigeração: convecção natural.
• Topologia: não isolada.
• Grau de proteção: IP65.
• Temperatura de funcionamento: entre -35 e 60 graus Celsius.
• Altitude máxima de funcionamento: 4.000 metros.
• Tipo de montagem: parede.
• Largura: 510 milímetros.
• Altura: 425 milímetros.
• Profundidade: 156 milímetros.
• Peso: aproximadamente 16,5 quilogramas.
• Normas de segurança: IEC 62109-1 e IEC 62109-2.
• Compatibilidade eletromagnética: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 e EN 61000-6-4.

Backup rápido e flexível para sistemas de armazenamento de energia

O GoodWe STS200-80-10 permite integrar rede elétrica, inversor híbrido, cargas de backup e gerador numa solução concebida para manter a continuidade do fornecimento de energia quando ocorre uma falha de rede.

A sua comutação inferior a 10 milissegundos, potência nominal de 50 quilovoltamperes, capacidade de até 55 quilovoltamperes sem rede e até 138 quilovoltamperes com a rede disponível, juntamente com a sua compatibilidade com inversores GoodWe ET40/50, tornam-no um elemento central para sistemas trifásicos de armazenamento que necessitam de uma gestão fiável do fornecimento de backup.
