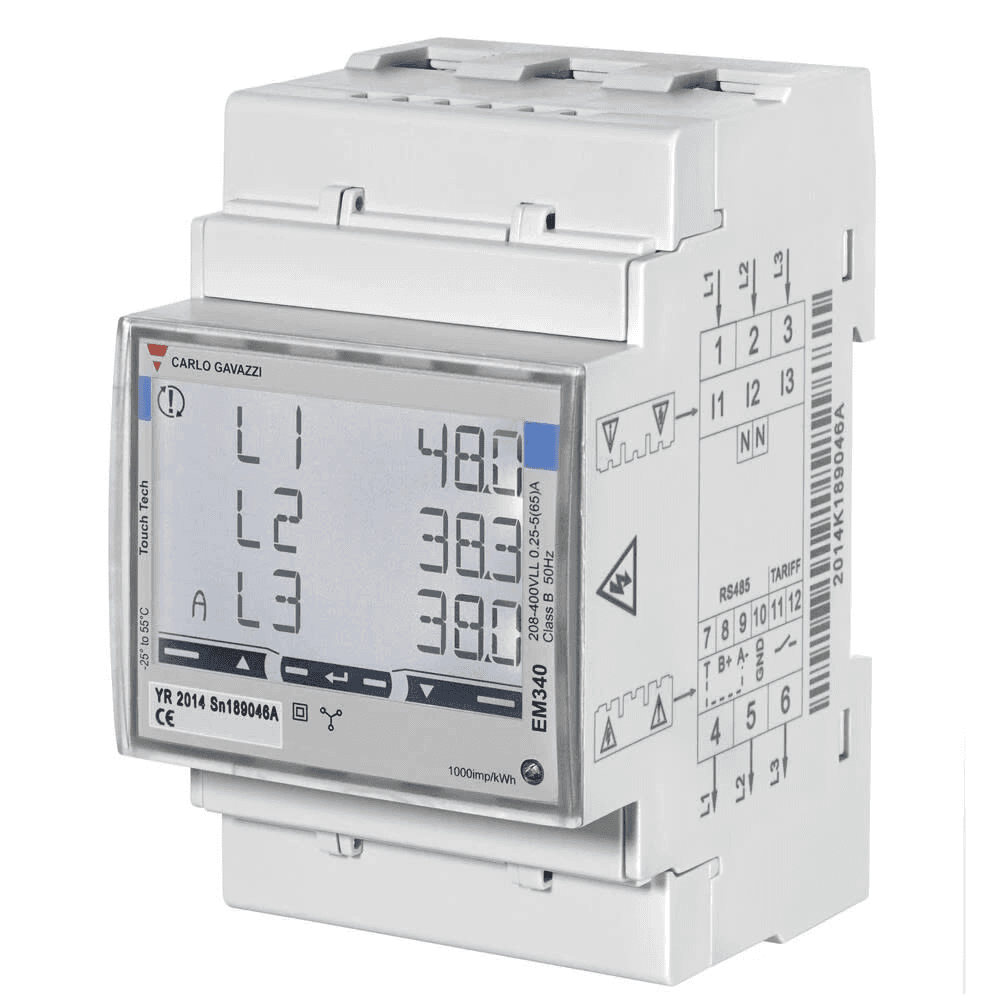

Medidor de energia trifásico até 65 A Wallbox

O medidor de energia trifásico Wallbox 000002174 é um contador para instalações elétricas trifásicas concebido para medir diretamente intensidades até 65 A e fornecer ao sistema de carregamento Wallbox a informação necessária para diferentes funções de gestão energética. A referência corresponde ao modelo identificado pela Wallbox como MTR-3P-65A / EM340-PRO380 e instala-se em calha DIN ocupando 3 módulos.

Graças à comunicação RS485 com carregadores Wallbox compatíveis, o medidor permite conhecer em tempo real o consumo da instalação e utilizar esta informação para funções como Power Boost, gestão dinâmica de potência e soluções de carregamento com energia solar compatíveis. A sua medição direta evita a utilização de transformadores de corrente ou pinças externas em instalações que não ultrapassem os 65 A admitidos pelo equipamento.

Medidor trifásico até 65 A

A referência Wallbox 000002174 foi especificamente concebida para instalações trifásicas e admite uma intensidade máxima contínua de 65 A.

A medição é realizada diretamente através do próprio contador, pelo que os condutores das fases atravessam eletricamente o equipamento sem necessidade de utilizar pinças amperimétricas externas.

• Tipo de instalação: trifásica.
• Tipo de medição: direta.
• Intensidade base: 5 A.
• Intensidade máxima: 65 A.
• Corrente mínima especificada para a família EM340: 0,25 A.

Modelo EM340 / PRO380

A Wallbox identifica expressamente esta referência como Power Meter EM340 / PRO380, Three Phases, 65 A.

O EM340 é um analisador de energia trifásico concebido para medir tanto energia como diferentes variáveis elétricas da instalação e transmiti-las ao sistema de controlo.

A sua integração com carregadores Wallbox permite que a infraestrutura de carregamento adapte o seu comportamento à potência disponível no imóvel.

Compatível com Power Boost

Uma das principais aplicações do medidor é a utilização de Power Boost em carregadores Wallbox compatíveis.

O Power Boost utiliza a medição do consumo geral do imóvel para ajustar dinamicamente a potência disponível para o carregamento do veículo elétrico.

Quando a habitação ou instalação aumenta o seu consumo, o carregador pode reduzir a potência destinada ao veículo. Quando outros consumos diminuem, o sistema pode voltar a aumentar a potência de carregamento dentro dos limites configurados.

Isto permite aproveitar melhor a potência elétrica disponível e ajuda a evitar que a soma do consumo do edifício e do veículo ultrapasse o limite configurado para a instalação.

Gestão dinâmica do carregamento

O medidor fornece informação elétrica ao ecossistema Wallbox para utilizar funções de gestão energética dinâmica em instalações compatíveis.

Em infraestruturas com vários carregadores, a Wallbox contempla soluções como Dynamic Power Sharing ou sistemas equivalentes de gestão dinâmica, capazes de distribuir a potência disponível entre diferentes pontos de carregamento.

A compatibilidade final depende do modelo de carregador, da configuração da instalação e das funcionalidades de software ativadas.

Compatível com soluções de carregamento solar

O EM340 faz parte dos medidores utilizados pela Wallbox para as suas soluções de gestão energética compatíveis com produção fotovoltaica, historicamente denominadas Eco-Smart e atualmente integradas nas funções de Solar Charging do ecossistema Wallbox.

Em uma instalação compatível, o sistema pode utilizar a informação fornecida pelo contador para determinar o fluxo energético da habitação e gerir o carregamento do veículo em função da energia disponível.

As funções concretas e os modos de carregamento disponíveis dependem do carregador Wallbox e da versão do sistema de gestão energética instalada.

Comunicação RS485

A comunicação entre o medidor e os carregadores Wallbox compatíveis é realizada através de RS485.

No EM340, esta comunicação utiliza o protocolo Modbus RTU, permitindo transmitir ao sistema de gestão os valores elétricos medidos pelo contador.

A Wallbox apresenta na sua documentação de instalação a ligação do EM340 através dos terminais correspondentes a:

• A- / RS485.
• B+ / RS485.
• GND.
• Terminação de bus.

A instalação e configuração da rede RS485 devem ser realizadas seguindo o esquema correspondente ao carregador Wallbox utilizado.

Medição de energia ativa e reativa

A plataforma técnica EM340 permite medir diferentes grandezas relacionadas com o consumo elétrico.

Entre os parâmetros disponíveis encontram-se:

• Energia ativa: kWh.
• Energia reativa: kvarh.
• Potência ativa: kW.
• Potência reativa: kvar.
• Potência aparente: kVA.
• Tensão entre fases: VLL.
• Tensão fase-neutro: VLN.
• Intensidade: A.
• Fator de potência: PF.
• Frequência: Hz.

O equipamento pode trabalhar com informação total do sistema e com diferentes variáveis correspondentes a cada fase.

Medição de energia importada e exportada

A família EM340 permite diferenciar entre energia consumida da rede e energia exportada, uma característica especialmente útil quando a instalação incorpora geração fotovoltaica.

Esta capacidade permite fornecer ao sistema de gestão energética informação sobre a direção do fluxo de potência.

Ligação direta 5(65) A

O medidor utiliza uma entrada de corrente especificada como 5(65) A, ou seja, uma corrente base de 5 A e uma intensidade máxima contínua de 65 A.

Sendo um contador de ligação direta, não necessita de transformadores externos de corrente para funcionar dentro deste intervalo.

Para instalações trifásicas com intensidades superiores, a Wallbox dispõe de medidores de medição indireta com pinças para intervalos maiores.

Tensão trifásica de 208 a 400 V entre fases

A plataforma EM340 foi concebida para redes com uma tensão de medição de 208 a 400 V AC entre fases.

Pode ser utilizada em sistemas trifásicos compatíveis de 3 ou 4 condutores, consoante a configuração elétrica e o esquema de ligação estabelecido pelo fabricante.

Autoalimentado a partir da rede medida

O EM340 é um medidor autoalimentado a partir da tensão elétrica que está a medir, pelo que não necessita de uma fonte auxiliar independente para o seu funcionamento normal.

O consumo próprio especificado para a família EM340 é de até aproximadamente 1 W / 10 VA.

Ecrã LCD retroiluminado

O medidor incorpora um ecrã LCD retroiluminado que permite consultar as principais grandezas elétricas diretamente no quadro.

O design EM340 utiliza três linhas de oito dígitos e zonas táteis para navegar pelas diferentes páginas de informação e parâmetros.

Além do funcionamento integrado com a Wallbox, esta visualização é útil durante a colocação em funcionamento, verificação e manutenção da instalação.

Montagem em calha DIN

O Wallbox 000002174 foi concebido para ser instalado em quadros elétricos sobre calha DIN.

Ocupa 3 módulos DIN, pelo que deve ser reservado o espaço correspondente dentro do invólucro elétrico.

As dimensões da plataforma EM340 são aproximadamente:

• Largura: 54 mm.
• Altura: 90 mm.
• Profundidade: 63 mm.

O peso do medidor EM340 é de aproximadamente 240 g incluindo a embalagem, segundo a ficha do fabricante do analisador.

Proteção frontal IP51

A família EM340 dispõe de:

• Proteção frontal: IP51.
• Proteção dos terminais: IP20.

O medidor destina-se a ser montado dentro de um quadro ou invólucro elétrico apropriado, pelo que o grau de proteção final da instalação dependerá do armário utilizado.

Precisão para monitorização energética

O EM340 cumpre especificações de precisão para medição elétrica profissional.

• Energia ativa: classe 1 segundo EN 62053-21.
• Energia ativa: classe B segundo EN 50470-3 para as variantes correspondentes.
• Energia reativa: classe 2 segundo EN 62053-23.
• Precisão de corrente e tensão: até ±0,5 % da leitura nas condições especificadas pelo fabricante.

Importante: a referência 000002174 não deve ser confundida com o EM340 MID

A Wallbox comercializa tanto medidores EM340 standard como versões EM340 MID. A referência 000002174 aparece identificada pela Wallbox como MTR-3P-65A / EM340-PRO380 trifásico de 65 A, enquanto a documentação atual de acessórios apresenta a versão EM340 MID como uma categoria diferenciada.

Por isso, não deve ser atribuída automaticamente à referência 000002174 a certificação MID destinada a medição fiscal ou faturação sem confirmar expressamente que a unidade fornecida corresponde a uma variante certificada.

Características técnicas do Wallbox 000002174

• Marca: Wallbox.
• Referência: 000002174.
• Código do produto: MTR-3P-65A.
• Modelo associado: EM340 / PRO380.
• Tipo: medidor de energia.
• Instalação elétrica: trifásica.
• Tipo de medição: direta.
• Corrente nominal/base: 5 A.
• Corrente máxima: 65 A.
• Tensão da família EM340: 208-400 V AC entre fases.
• Montagem: calha DIN.
• Largura: 3 módulos DIN.
• Dimensões do EM340: aproximadamente 54 x 90 x 63 mm.
• Comunicação com Wallbox: RS485.
• Protocolo: Modbus RTU.
• Ecrã: LCD retroiluminado.
• Medição de energia ativa: sim.
• Medição de energia reativa: sim.
• Medição por fase: sim.
• Medição de energia importada/exportada: sim.
• Power Boost: compatível em sistemas Wallbox suportados.
• Eco-Smart / Solar Charging: compatível consoante o carregador e a configuração.
• Dynamic Power Sharing: compatível consoante a infraestrutura Wallbox.
• Proteção frontal: IP51.
• Proteção dos terminais: IP20.
• Autoalimentação: sim.

Medidor Wallbox para otimizar o carregamento do veículo elétrico

O Wallbox 000002174 permite integrar a medição do consumo trifásico da instalação com carregadores Wallbox compatíveis, fornecendo a informação necessária para adaptar o carregamento do veículo à energia realmente disponível.

A sua medição direta até 65 A, formato compacto de 3 módulos DIN e comunicação RS485 tornam-no uma solução especialmente adequada para instalações domésticas e profissionais trifásicas onde se pretende utilizar Power Boost, funções de carregamento solar ou sistemas de gestão dinâmica de potência.

A instalação deve ser realizada por um profissional qualificado e seguindo tanto o esquema do medidor como a documentação específica do carregador Wallbox com o qual será utilizado.
