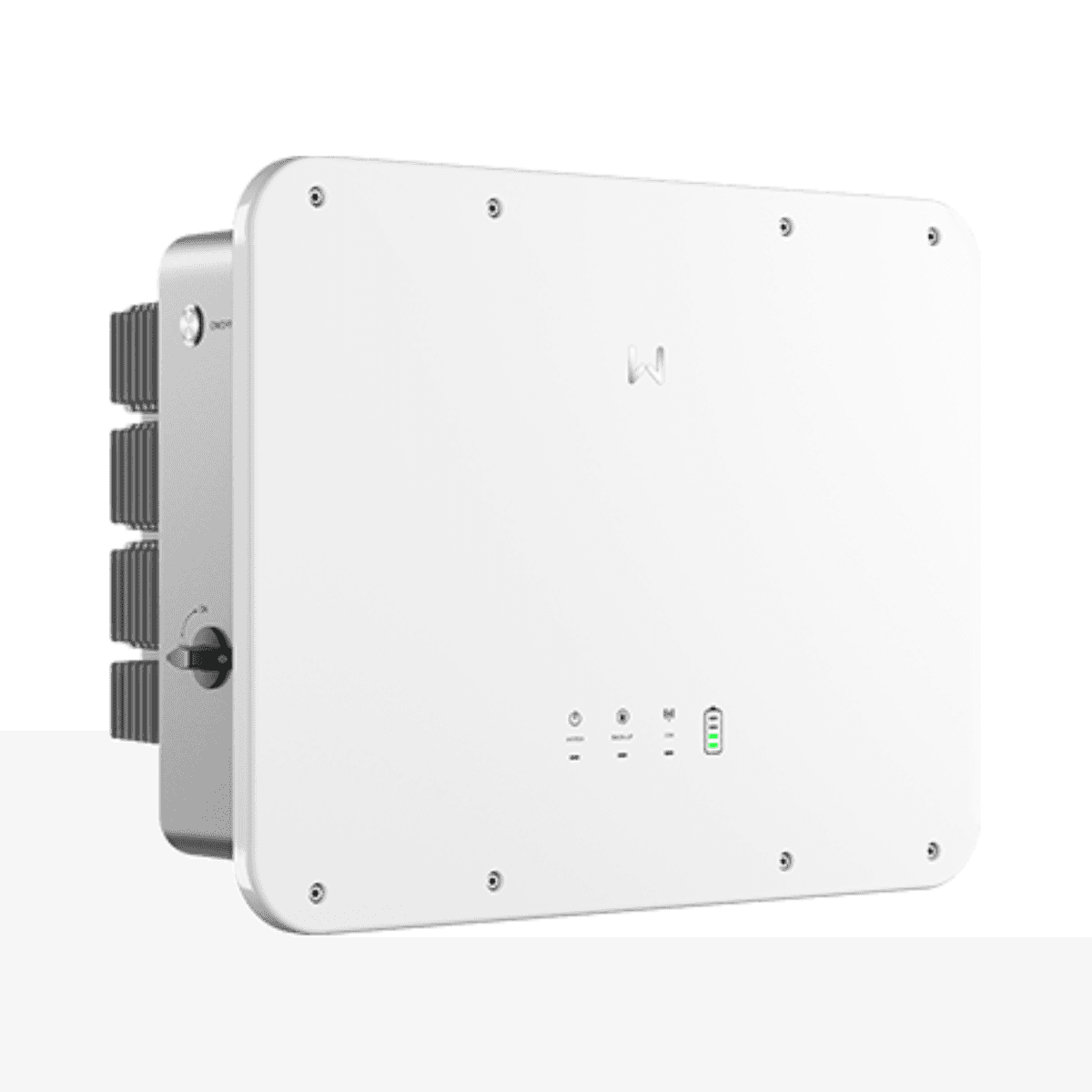

Inversor solar híbrido monofásico de 10 kW 2 MPPT ES Uniq GoodWe GW10K-ES-C10

O inversor solar híbrido monofásico GoodWe GW10K-ES-C10 pertence à série ES Uniq e foi projetado para instalações fotovoltaicas residenciais com armazenamento de energia. Oferece potência nominal de 10 kW, incorpora 2 seguidores MPPT e permite gerir de forma integrada a produção solar, o consumo da habitação, baterias de baixa tensão, a ligação à rede elétrica e uma saída de backup para cargas essenciais.

O GW10K-ES-C10 admite até 20 kW de potência fotovoltaica de entrada, trabalha com baterias de 48 V e fornece até 10 kW de potência de carga e 11 kW de descarga. A sua saída de backup de 10 kVA, com comutação equivalente a UPS em menos de 4 ms, permite manter alimentadas cargas selecionadas quando o fornecimento da rede é interrompido. Além disso, dispõe de proteção IP66, AFCI integrado e conectividade através de RS485, WiFi, LAN e Bluetooth.

Inversor híbrido monofásico de 10 kW

O GoodWe GW10K-ES-C10 oferece uma potência nominal de saída de 10 kW e uma potência aparente nominal de 10 kVA. Em funcionamento ligado à rede pode atingir até 11 kW de potência ativa e 11 kVA de potência aparente máxima.

Foi concebido para redes monofásicas de 220, 230 ou 240 V e pode operar a 50 ou 60 Hz. A sua corrente máxima de saída para a rede atinge 50 A, enquanto o fator de potência pode ser ajustado de 0,8 capacitivo até 0,8 indutivo.

2 MPPT com quatro entradas para strings fotovoltaicas

O inversor dispõe de 2 seguidores MPPT independentes e permite ligar dois strings fotovoltaicos a cada um deles. Esta configuração 2+2 oferece flexibilidade para distribuir os painéis solares entre diferentes orientações ou zonas da cobertura.

Cada MPPT admite uma corrente máxima de entrada de 32 A, com um máximo de 16 A por string, e uma corrente máxima de curto-circuito de 48 A por MPPT. Estas características facilitam a sua combinação com módulos fotovoltaicos modernos de elevada potência.

Até 20 kW de potência fotovoltaica de entrada

A GoodWe especifica uma potência fotovoltaica máxima de entrada de 20 kW para o GW10K-ES-C10, equivalente a um sobredimensionamento de até 200% face aos seus 10 kW de potência nominal.

A tensão máxima de entrada é de 600 V e a gama operacional de seguimento MPPT situa-se entre 60 e 550 V. A tensão nominal de entrada é de 360 V e a tensão de arranque situa-se em 58 V.

Esta margem permite dimensionar instalações com uma potência de módulos superior à potência nominal do inversor, sempre respeitando os limites de tensão, corrente e configuração estabelecidos pela GoodWe.

Baterias de baixa tensão de 48 V

O GoodWe ES Uniq GW10K-ES-C10 incorpora uma entrada para baterias de iões de lítio ou chumbo-ácido de baixa tensão. Trabalha com uma tensão nominal de bateria de 48 V, uma gama de funcionamento de 40 a 60 V e uma tensão de arranque de 44,2 V.

A corrente contínua máxima de carga e descarga atinge 200 A. O inversor pode fornecer até 10 kW de potência de carga da bateria e até 11 kW de potência de descarga, oferecendo uma elevada capacidade para armazenar e recuperar energia em instalações residenciais de elevado consumo.

Saída backup de 10 kVA com comutação inferior a 4 ms

A saída de backup do GW10K-ES-C10 fornece uma potência aparente nominal de 10 kVA. Em funcionamento sem rede pode atingir 11 kVA e suportar um pico de até 20 kVA durante 10 segundos, característica especialmente útil para alimentar equipamentos com elevadas correntes de arranque.

A GoodWe especifica um tempo de comutação equivalente a um sistema UPS inferior a 4 ms. Quando ocorre uma interrupção da rede elétrica, o sistema pode transferir rapidamente a alimentação para a saída de reserva, desde que exista energia suficiente disponível na bateria ou na geração fotovoltaica.

Porta 3 em 1 para gerador, cargas inteligentes e inversor FV

A série ES Uniq incorpora uma porta multifunções 3 em 1 que amplia as possibilidades de configuração da instalação. Esta porta pode ser utilizada para integrar um gerador, gerir cargas inteligentes ou ligar um inversor fotovoltaico de rede compatível, dependendo do desenho do sistema.

Para o modelo GW10K-ES-C10, a entrada destinada ao gerador admite uma potência aparente nominal de 10 kVA e uma potência aparente máxima de 11 kVA.

Funcionamento ligado à rede e em modo isolado

O inversor pode ser utilizado tanto em instalações ligadas à rede como em configurações off-grid. Esta flexibilidade permite criar sistemas orientados para o autoconsumo convencional, instalações com armazenamento e backup ou soluções onde se procura aumentar a autonomia energética da habitação.

A série ES Uniq também admite funcionamento em microrrede, podendo coordenar-se com outros equipamentos fotovoltaicos para gerir diferentes fontes de geração e consumo.

Até 6 inversores em paralelo

A GoodWe permite ligar até 6 inversores ES Uniq compatíveis em paralelo, tanto em funcionamento ligado à rede como isolado. Esta característica facilita a criação de instalações escaláveis e a ampliação posterior da potência disponível quando aumentam as necessidades energéticas.

Eficiência máxima de 97,6%

O GW10K-ES-C10 atinge uma eficiência máxima de 97,6% e uma eficiência europeia de 96,2%. A eficiência máxima no processo bateria-rede é de 95,5%, enquanto o seguimento MPPT alcança uma eficiência de 99,9%.

Estas prestações permitem aproveitar de forma eficiente tanto a energia gerada pelos módulos fotovoltaicos como a armazenada nas baterias.

AFCI e proteções elétricas integradas

O GoodWe GW10K-ES-C10 incorpora diferentes sistemas de supervisão e segurança destinados a proteger o inversor e a instalação fotovoltaica.

• Monitorização de corrente por string FV: integrada.
• Deteção de resistência de isolamento FV: integrada.
• Monitorização de corrente residual: integrada.
• Proteção contra polaridade inversa CC: integrada.
• Proteção anti-ilhamento: integrada.
• Proteção contra sobrecorrente CA: integrada.
• Proteção contra curto-circuito CA: integrada.
• Proteção contra sobretensão CA: integrada.
• Interruptor CC: integrado.
• Proteção contra sobretensões CC: Tipo III.
• Proteção contra sobretensões CA: Tipo III.
• AFCI: integrado.
• Desligamento remoto: integrado.
• Desligamento rápido: opcional.

WiFi, LAN, Bluetooth e RS485

O inversor dispõe de diferentes interfaces de comunicação para facilitar a supervisão e gestão da instalação. Incorpora RS485, WiFi, LAN e Bluetooth, além de comunicação CAN com o sistema de gestão das baterias.

É compatível com os protocolos Modbus RTU e Modbus TCP. A interface de utilizador combina ecrã LCD, ligação WLAN e gestão através de aplicação, facilitando a consulta de parâmetros e fluxos energéticos do sistema.

Proteção IP66

O GoodWe GW10K-ES-C10 dispõe de grau de proteção IP66, proporcionando elevada resistência à entrada de poeira e água. O seu design para montagem mural permite instalá-lo em diferentes localizações interiores ou exteriores compatíveis com as condições indicadas pela GoodWe.

Pode operar com temperaturas ambiente compreendidas entre -35 e +60 °C, uma humidade relativa até 95% e uma altitude máxima de funcionamento de 3000 metros.

Refrigeração por ventilação inteligente

A gestão térmica é realizada através de um sistema de ventilação inteligente que adapta a refrigeração às necessidades do equipamento. Este sistema ajuda a manter a temperatura interna dentro da gama adequada durante períodos de elevada produção, carga ou descarga.

Características técnicas do GoodWe GW10K-ES-C10

• Marca: GoodWe.
• Referência: GW10K-ES-C10.
• Série: ES Uniq.
• Tipo: inversor solar híbrido.
• Rede: monofásica.
• Potência nominal de saída: 10 kW.
• Potência aparente nominal na rede: 10 kVA.
• Potência ativa máxima: 11 kW.
• Potência aparente máxima na rede: 11 kVA.
• Tensão nominal de saída: 220 / 230 / 240 V.
• Gama de tensão de saída: 170-280 V.
• Frequência nominal: 50 / 60 Hz.
• Corrente máxima de saída para a rede: 50 A.
• Fator de potência: aproximadamente 1, ajustável de 0,8 capacitivo a 0,8 indutivo.
• Distorção harmónica total máxima: <3%.
• Número de MPPT: 2.
• Strings por MPPT: 2 / 2.
• Potência fotovoltaica máxima de entrada: 20 kW.
• Sobredimensionamento fotovoltaico: até 200%.
• Tensão máxima de entrada FV: 600 V.
• Gama operacional MPPT: 60-550 V.
• Tensão de arranque FV: 58 V.
• Tensão nominal FV: 360 V.
• Corrente máxima de entrada por MPPT: 32 / 32 A.
• Corrente máxima por string: 16 A.
• Corrente máxima de curto-circuito por MPPT: 48 / 48 A.
• Tipo de bateria: iões de lítio / chumbo-ácido.
• Tensão nominal de bateria: 48 V.
• Gama de tensão de bateria: 40-60 V.
• Tensão de arranque da bateria: 44,2 V.
• Número de entradas de bateria: 1.
• Corrente máxima contínua de carga: 200 A.
• Corrente máxima contínua de descarga: 200 A.
• Potência máxima de carga: 10 kW.
• Potência máxima de descarga: 11 kW.
• Potência nominal de backup: 10 kVA.
• Potência máxima de backup sem rede: 11 kVA.
• Pico de potência de backup: até 20 kVA durante 10 s.
• Tempo de comutação para backup: <4 ms.
• Potência nominal de entrada do gerador: 10 kVA.
• Potência máxima de entrada do gerador: 11 kVA.
• Eficiência máxima: 97,6%.
• Eficiência europeia: 96,2%.
• Eficiência máxima bateria-rede: 95,5%.
• Eficiência MPPT: 99,9%.
• Comunicação com BMS: CAN.
• Comunicações: RS485, WiFi, LAN e Bluetooth.
• Protocolos: Modbus RTU e Modbus TCP.
• Interface: LCD, WLAN e aplicação.
• AFCI: integrado.
• Desligamento remoto: integrado.
• Desligamento rápido: opcional.
• Proteção contra sobretensões CC: Tipo III.
• Proteção contra sobretensões CA: Tipo III.
• Grau de proteção: IP66.
• Refrigeração: ventilação inteligente.
• Temperatura de funcionamento: -35 a +60 °C.
• Humidade relativa: 0-95%.
• Altitude máxima: 3000 m.
• Topologia: sem isolamento.
• Montagem: mural.
• Dimensões: 560 x 444,5 x 226 mm.
• Peso: 29 kg.
• Funcionamento em paralelo: até 6 inversores compatíveis.
• Funcionamento em microrrede: sim.

Uma solução completa para autoconsumo com baterias

O GoodWe GW10K-ES-C10 combina 10 kW de potência nominal, 2 MPPT com quatro entradas de string, até 20 kW de potência fotovoltaica e armazenamento através de baterias de 48 V. Esta arquitetura permite aproveitar a produção solar durante o dia e armazenar os excedentes para os utilizar posteriormente quando o consumo supera a geração disponível.

A sua saída backup de 10 kVA, com picos de até 20 kVA durante 10 segundos e comutação inferior a 4 ms, acrescenta capacidade de reserva face a cortes elétricos. A isto somam-se a porta 3 em 1, o funcionamento em microrrede e a possibilidade de ligar até seis inversores em paralelo para criar instalações escaláveis.

Com proteção IP66, AFCI integrado, WiFi, LAN, Bluetooth, ecrã LCD e amplas possibilidades de gestão energética, o GoodWe ES Uniq GW10K-ES-C10 é uma solução especialmente completa para instalações residenciais de autoconsumo que procuram combinar geração fotovoltaica, armazenamento, backup elétrico e gestão inteligente da energia.

Importante: as baterias, módulos fotovoltaicos, proteções externas e restantes componentes devem ser dimensionados respeitando as especificações da GoodWe. Para utilizar baterias de terceiros deve verificar-se a sua presença na lista de compatibilidade vigente do fabricante.
