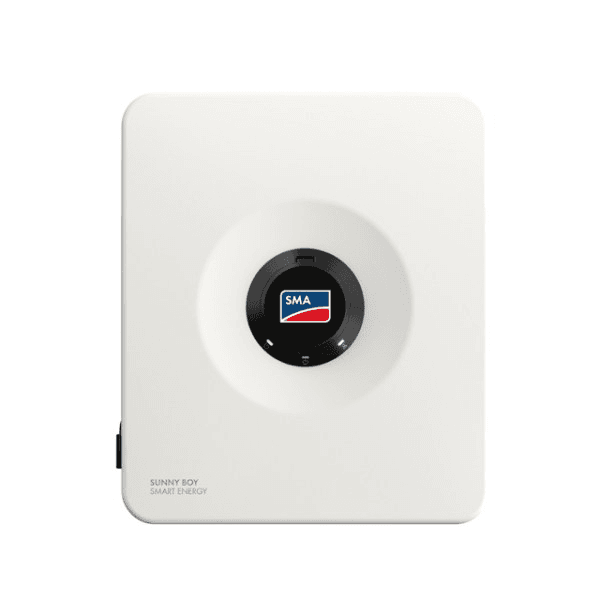

Inversor solar híbrido monofásico de 6 kW SMA Sunny Boy Smart Energy

O inversor solar híbrido monofásico SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 integra num único equipamento as funções de inversor fotovoltaico e de bateria, permitindo produzir, armazenar e gerir a energia solar de uma habitação. Oferece uma potência nominal de saída de 6.000 watts, dispõe de 3 seguidores independentes do ponto de máxima potência e admite uma potência fotovoltaica instalada de até 12.000 watts pico.

A sua ligação para baterias de alta tensão permite armazenar os excedentes fotovoltaicos e utilizá-los posteriormente, aumentando o aproveitamento da energia gerada pela instalação. Além disso, incorpora funções avançadas de gestão energética, otimização de produção, monitorização e alimentação de emergência, fazendo parte do ecossistema SMA Home Energy Solution.

Inversor híbrido dois em um para energia solar e armazenamento

O Sunny Boy Smart Energy combina no mesmo dispositivo um inversor fotovoltaico e um inversor de bateria. A energia proveniente dos módulos solares pode ser convertida diretamente em corrente alternada para alimentar os consumos da habitação ou ser injetada na rede, além de poder ser utilizada para carregar uma bateria compatível.

Quando a instalação necessita de energia armazenada, o inversor transforma a corrente contínua fornecida pela bateria em corrente alternada compatível com a instalação elétrica.

A SMA permite utilizar este modelo como inversor híbrido, inversor fotovoltaico ou inversor de bateria, oferecendo flexibilidade tanto para instalações novas como para diferentes configurações de armazenamento energético.

Potência nominal de 6 quilowatts em monofásico

O modelo SBSE6.0-50 fornece uma potência ativa nominal de 6.000 watts a 230 volts e 50 hertz, com uma potência aparente máxima de 6.000 voltamperes.

A tensão nominal de corrente alternada é de 230 ou 240 volts, com uma gama de funcionamento compreendida entre 184 e 253 volts. A corrente nominal de saída é de 26,1 amperes e a corrente máxima atinge os 30 amperes.

O fator de potência é 1 à potência nominal e pode ser configurado dentro da gama prevista pelo fabricante para se adaptar aos requisitos da rede elétrica.

Até 12 quilowatts pico de potência fotovoltaica

Embora a sua potência nominal de saída seja de 6 quilowatts, o Sunny Boy Smart Energy 6.0 admite uma potência máxima de módulos fotovoltaicos de 12.000 watts pico.

Esta capacidade permite sobredimensionar o campo fotovoltaico em relação à potência nominal do inversor, uma estratégia que pode favorecer uma maior produção durante horas com irradiância reduzida e aumentar o aproveitamento anual da instalação.

3 seguidores MPP independentes

O inversor incorpora 3 seguidores independentes do ponto de máxima potência, com uma entrada por cada seguidor. Esta configuração facilita a instalação de grupos de módulos com diferentes orientações, inclinações ou condições de produção.

As entradas A e B podem ser configuradas para funcionamento em paralelo nas condições e versões de firmware compatíveis indicadas pela SMA.

Ampla gama de tensão fotovoltaica

• Potência fotovoltaica máxima: 12.000 watts pico.
• Tensão máxima de entrada: 600 volts.
• Tensão mínima de entrada: 60 volts.
• Tensão de arranque: 66 volts.
• Gama de seguimento do ponto de máxima potência: entre 60 e 480 volts.
• Número de seguidores MPP independentes: 3.
• Número de entradas por seguidor MPP: 1.
• Corrente máxima útil por entrada: 15 amperes.
• Corrente máxima de curto-circuito por entrada: 30 amperes.
• Corrente máxima de curto-circuito somando todas as entradas: 60 amperes.

Ligação para bateria de alta tensão

O SMA Sunny Boy Smart Energy incorpora uma entrada independente para bateria de iões de lítio. A gama de tensão admitida situa-se entre 90 e 500 volts, pelo que foi concebido para sistemas de armazenamento de alta tensão compatíveis.

A SMA especifica que devem ser utilizadas apenas baterias homologadas pelo fabricante. Entre as soluções compatíveis encontra-se a SMA Home Storage, além de determinadas baterias de alta tensão de outros fabricantes incluídas na lista de compatibilidade vigente da SMA.

Carregamento rápido da bateria

A entrada de bateria admite uma corrente máxima de carga e descarga de 30 amperes. Para o modelo SBSE6.0-50, a potência máxima de carga atinge os 10.000 watts, enquanto a potência máxima de descarga indicada é de 6.316 watts.

• Tipo de bateria: iões de lítio compatível e homologada pela SMA.
• Número de entradas independentes de bateria: 1.
• Gama de tensão da bateria: entre 90 e 500 volts.
• Corrente máxima de carga: 30 amperes.
• Corrente máxima de descarga: 30 amperes.
• Corrente máxima de curto-circuito: 55 amperes.
• Potência máxima de carga: 10.000 watts.
• Potência máxima de descarga: 6.316 watts.

Alimentação de emergência integrada

O Sunny Boy Smart Energy incorpora uma função de alimentação de emergência manual que pode ser utilizada durante uma falha da rede pública para alimentar determinados consumos através da energia disponível na bateria e na instalação fotovoltaica.

A saída de alimentação de emergência fornece uma potência nominal de até 3.680 watts a 230 volts. A ativação deste modo é feita manualmente e requer que a instalação elétrica esteja preparada de acordo com as instruções da SMA.

Backup automático disponível através de acessórios

O inversor também está preparado para fazer parte de um sistema de backup automático através dos acessórios SMA compatíveis. Esta função requer hardware adicional e não deve ser confundida com a saída de alimentação de emergência integrada.

Num sistema de backup compatível, a SMA especifica para o inversor uma potência nominal de backup monofásica de até 7.300 watts, com capacidade temporária superior para determinados picos de consumo.

Os acessórios de backup disponíveis para a gama incluem soluções como SMA Backup 1P e SMA Backup 3P, cuja seleção deve ser feita de acordo com o projeto da instalação.

Rendimento máximo de 98,1 por cento

O Sunny Boy Smart Energy atinge um rendimento máximo de 98,1 por cento, permitindo converter a energia fotovoltaica com reduzidas perdas elétricas.

O sistema utiliza uma arquitetura sem transformador e arrefecimento por convecção natural, evitando a necessidade de ventiladores durante o funcionamento habitual.

As emissões acústicas típicas situam-se em aproximadamente 35 decibéis, o que favorece a sua instalação em ambientes residenciais.

SMA ShadeFix para otimizar a produção solar

O inversor incorpora SMA ShadeFix, a tecnologia integrada de gestão de sombras da SMA. Esta função analisa o comportamento do campo fotovoltaico e otimiza o ponto de funcionamento dos módulos quando existem sombras parciais ou outras condições que afetam a curva de produção.

A função integra-se diretamente no software do inversor e não requer otimizadores individuais instalados em cada módulo para realizar a sua função de gestão do ponto de máxima potência.

SMA ArcFix para deteção de arcos elétricos

O Sunny Boy Smart Energy incorpora SMA ArcFix, um sistema de deteção de arcos elétricos em corrente contínua. O dispositivo supervisiona a instalação fotovoltaica e pode interromper a injeção de energia quando identifica as condições associadas a um arco elétrico.

Esta função faz parte das proteções integradas pela SMA para aumentar a segurança operacional da instalação fotovoltaica.

Proteções elétricas integradas

O inversor incorpora diferentes sistemas internos de supervisão e proteção para a instalação fotovoltaica, a bateria e a ligação à rede.

• Dispositivo de desconexão no lado de entrada.
• Deteção de arco elétrico através de SMA ArcFix.
• Monitorização de falhas à terra.
• Monitorização da rede elétrica.
• Proteção contra polaridade inversa em corrente contínua.
• Capacidade face a curto-circuitos em corrente alternada.
• Unidade de monitorização de corrente residual sensível a todas as correntes.
• Classe de proteção elétrica I.
• Categoria de sobretensão III na rede.
• Categoria de sobretensão II na bateria e campo fotovoltaico.

Também admite a incorporação externa de proteção contra sobretensões de corrente contínua tipo II com monitorização através de soluções compatíveis.

Monitorização e gestão inteligente da energia

O SBSE6.0-50 incorpora diferentes interfaces de comunicação que permitem supervisionar a produção fotovoltaica, a bateria e os fluxos energéticos do sistema.

Dispõe de conectividade Wi-Fi e Ethernet e pode integrar-se com plataformas e dispositivos do ecossistema SMA, incluindo Sunny Portal powered by ennexOS, SMA Energy App, SMA 360° App, SMA Energy Meter e Sunny Home Manager.

Interfaces e protocolos de comunicação

• Wi-Fi: integrado.
• Ethernet: integrado, com 2 portas.
• Comunicação com bateria via CAN: integrada.
• RS-485: integrado.
• Modbus SMA e SunSpec: compatível.
• Modbus RTU: compatível.
• SMA Speedwire e Webconnect: compatíveis.
• SMA Battery Interface: integrada.
• Saída digital: 1 saída através de relé multifunções compatível com função SG Ready.

Pode funcionar como System Manager

Em instalações que utilizam um SMA Energy Meter, o Sunny Boy Smart Energy pode funcionar como System Manager, atuando como equipamento central para a gestão de energia da casa.

Nesta configuração pode gerir os fluxos energéticos do sistema, integrar a produção fotovoltaica e a bateria e gerir até 3 equipamentos Sunny Boy Smart Energy com bateria dentro de uma instalação compatível.

Quando a instalação incorpora Sunny Home Manager, este dispositivo assume as funções centrais de gestão energética e os inversores integram-se como equipamentos subordinados.

Integração com bomba de calor e mobilidade elétrica

O ecossistema SMA permite integrar o inversor com outros consumidores e produtores energéticos da habitação, como bombas de calor e soluções de carregamento para veículos elétricos.

Combinado com os componentes de gestão energética correspondentes, o sistema pode coordenar a energia solar disponível, o armazenamento e os diferentes consumos para aumentar o aproveitamento local da produção fotovoltaica.

Proteção IP65 para interior e exterior

O inversor dispõe de um grau de proteção IP65 segundo a IEC 60529 e foi concebido para instalação tanto em interiores como em exteriores, respeitando sempre as condições de montagem especificadas pela SMA.

A sua gama de temperatura de funcionamento situa-se entre -25 e 60 graus Celsius, com redução de potência quando as condições térmicas o exigirem.

Pode funcionar a uma altitude de até 3.000 metros acima do nível do mar e admite uma humidade relativa de até 100 por cento dentro das condições definidas pelo fabricante.

Dimensões e peso

O SMA Sunny Boy Smart Energy 6.0 apresenta um formato compacto para um inversor que integra tanto eletrónica fotovoltaica como gestão de bateria.

• Largura: 500 milímetros.
• Altura: 586 milímetros.
• Profundidade: 236 milímetros.
• Peso: 17,5 quilogramas.
• Arrefecimento: convecção natural.
• Emissões acústicas típicas: 35 decibéis.
• Grau de proteção: IP65.

Características técnicas do SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50

• Marca: SMA Solar.
• Gama: Sunny Boy Smart Energy.
• Referência: SBSE6.0-50.
• Tipo de produto: inversor solar híbrido monofásico.
• Funções: inversor fotovoltaico e inversor de bateria.
• Potência nominal de saída: 6.000 watts.
• Potência aparente máxima: 6.000 voltamperes.
• Tensão nominal de saída: 230 ou 240 volts.
• Gama de tensão de corrente alternada: entre 184 e 253 volts.
• Frequência da rede: 50 ou 60 hertz.
• Corrente nominal de saída: 26,1 amperes.
• Corrente máxima de saída: 30 amperes.
• Rendimento máximo: 98,1 por cento.
• Potência fotovoltaica máxima: 12.000 watts pico.
• Tensão fotovoltaica máxima: 600 volts.
• Gama de tensão MPP: entre 60 e 480 volts.
• Tensão mínima de entrada: 60 volts.
• Tensão de arranque: 66 volts.
• Número de seguidores MPP independentes: 3.
• Corrente máxima útil por entrada fotovoltaica: 15 amperes.
• Corrente máxima de curto-circuito por entrada: 30 amperes.
• Entrada independente para bateria: 1.
• Tecnologia de bateria: iões de lítio homologada pela SMA.
• Gama de tensão da bateria: entre 90 e 500 volts.
• Corrente máxima de carga: 30 amperes.
• Corrente máxima de descarga: 30 amperes.
• Potência máxima de carga da bateria: 10.000 watts.
• Potência máxima de descarga da bateria: 6.316 watts.
• Alimentação de emergência integrada: sim.
• Potência nominal de alimentação de emergência: 3.680 watts.
• Ativação da alimentação de emergência: manual.
• Backup automático: disponível através de hardware SMA adicional compatível.
• SMA ShadeFix: integrado.
• SMA ArcFix: integrado.
• Monitorização de corrente residual: integrada.
• Wi-Fi: integrado.
• Ethernet: integrado.
• Número de portas Ethernet: 2.
• RS-485: integrado.
• Comunicação CAN com bateria: integrada.
• Modbus: compatível.
• SMA Speedwire e Webconnect: compatíveis.
• Saída digital: 1 relé multifunções compatível com SG Ready.
• Grau de proteção: IP65.
• Classe de proteção elétrica: classe I.
• Arrefecimento: convecção natural.
• Topologia: sem transformador.
• Temperatura de funcionamento: entre -25 e 60 graus Celsius.
• Altitude máxima de funcionamento: 3.000 metros.
• Largura: 500 milímetros.
• Altura: 586 milímetros.
• Profundidade: 236 milímetros.
• Peso: 17,5 quilogramas.

Inversor híbrido para maximizar o autoconsumo solar

O SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 concentra geração fotovoltaica, armazenamento e gestão energética num único inversor monofásico. Os seus 3 seguidores MPP permitem conceber campos solares com diferentes orientações, enquanto a sua capacidade para ligar até 12.000 watts pico de módulos proporciona flexibilidade no dimensionamento da instalação.

A ligação para bateria de alta tensão, o rendimento máximo de 98,1 por cento, as funções SMA ShadeFix e SMA ArcFix, a alimentação de emergência e a conectividade integrada tornam o Sunny Boy Smart Energy no núcleo de uma instalação fotovoltaica residencial preparada para aproveitar tanto a produção solar instantânea como a energia armazenada.
