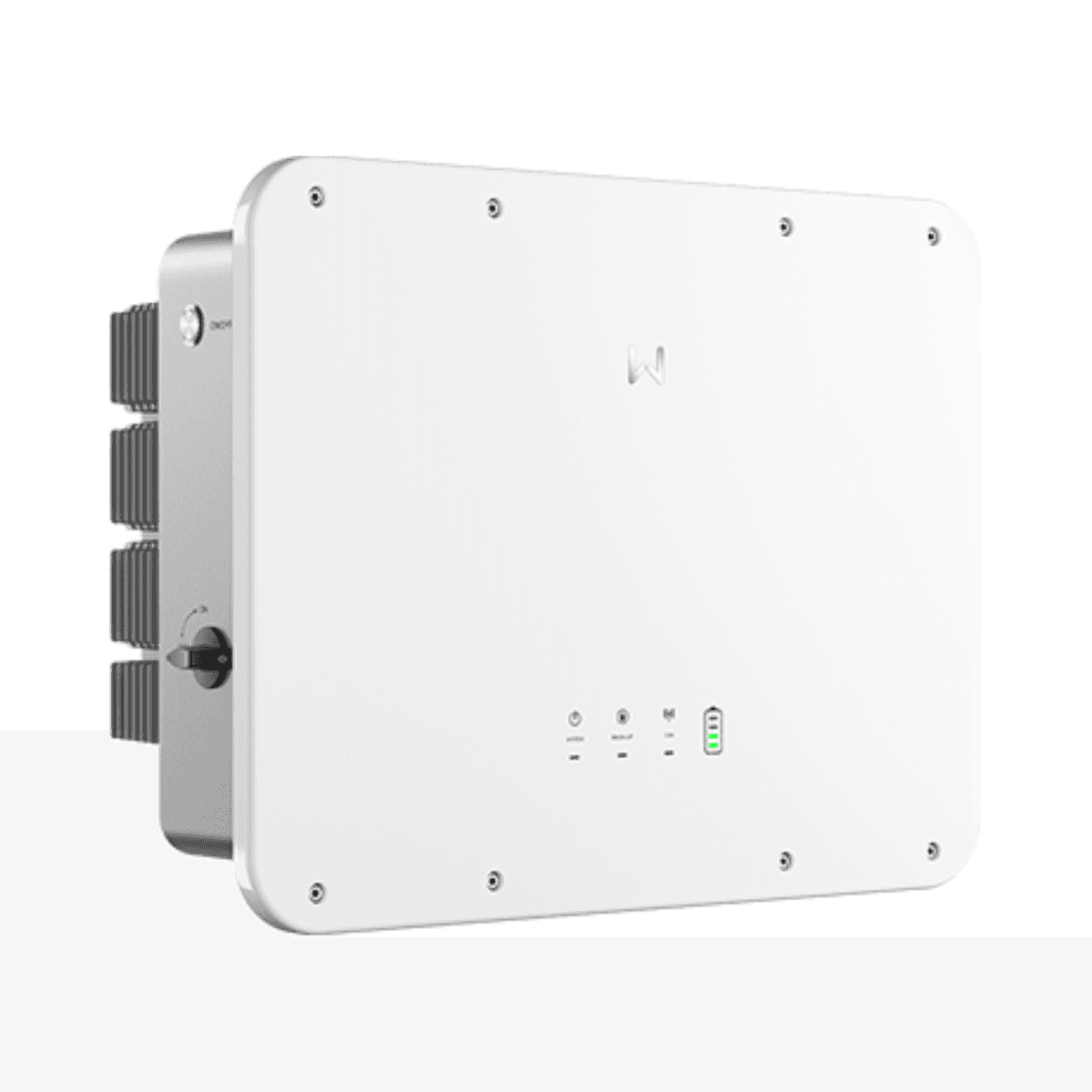

Inversor solar híbrido monofásico de 8 kW 2 MPPT ES Uniq GoodWe GW8K-ES-C10

O GoodWe GW8K-ES-C10 é um inversor solar híbrido monofásico de 8 kW pertencente à série ES Uniq, desenvolvido para instalações fotovoltaicas residenciais com armazenamento de energia. Integra num único equipamento a gestão da produção solar, das baterias de baixa tensão, do consumo da habitação, da ligação à rede e uma saída de backup para manter alimentadas cargas selecionadas em caso de interrupção do fornecimento elétrico.

Esta versão de 8 kW incorpora 2 seguidores MPPT independentes, admite até 16 kW de potência fotovoltaica de entrada e trabalha com baterias de 48 V de iões de lítio ou chumbo-ácido. A sua potente saída backup, com comutação tipo UPS inferior a 4 ms, a possibilidade de funcionamento ligado ou isolado da rede e a ligação em paralelo de até 6 inversores tornam o ES Uniq numa solução especialmente flexível para instalações orientadas para o autoconsumo e para uma maior autonomia energética.

Inversor híbrido monofásico de 8 kW

O GoodWe ES Uniq de 8 kW fornece uma potência nominal de saída de 8 kW e uma potência aparente nominal de 8 kVA. Em funcionamento ligado à rede pode atingir uma potência ativa máxima e uma potência aparente máxima de 8,8 kW e 8,8 kVA, respetivamente.

Foi concebido para redes monofásicas de 220, 230 ou 240 V e trabalha a frequências nominais de 50 ou 60 Hz. A corrente máxima de saída para a rede atinge 40 A e o fator de potência é regulável de 0,8 capacitivo até 0,8 indutivo.

2 MPPT para maior flexibilidade nos painéis solares

O GW8K-ES-C10 incorpora 2 seguidores MPPT independentes, o que permite dividir o campo fotovoltaico em grupos com diferentes orientações, inclinações ou condições de irradiância.

No modelo de 8 kW, o primeiro MPPT admite dois strings e uma corrente máxima combinada de 32 A, enquanto o segundo dispõe de uma entrada com uma corrente máxima de 16 A. A corrente máxima por string é de 16 A.

Esta configuração é especialmente útil em habitações com coberturas divididas em diferentes águas, já que os dois grupos fotovoltaicos podem procurar de forma independente o seu ponto de máxima potência.

Até 16 kW de potência fotovoltaica de entrada

A GoodWe permite ligar ao modelo de 8 kW uma potência fotovoltaica máxima de até 16 kW, equivalente a um sobredimensionamento de entrada de 200% face à potência nominal do inversor.

A tensão máxima de entrada fotovoltaica é de 600 V, a gama operativa MPPT estende-se de 60 a 550 V, a tensão nominal de entrada é de 360 V e o inversor pode começar a funcionar a partir de uma tensão de arranque de 58 V.

Esta ampla margem de dimensionamento permite conceber instalações capazes de aproveitar melhor a geração solar durante períodos de irradiância moderada, sempre respeitando os limites máximos de tensão e corrente estabelecidos pela GoodWe.

Compatível com baterias de baixa tensão de 48 V

Como inversor híbrido, o ES Uniq incorpora uma entrada específica para armazenamento de energia e é compatível tanto com baterias de iões de lítio como com baterias de chumbo-ácido adequadas.

A tensão nominal da bateria é de 48 V e a gama de funcionamento situa-se entre 40 e 60 V, com uma tensão de arranque de 44,2 V. Isto permite utilizar soluções de armazenamento de baixa tensão, incluindo baterias GoodWe compatíveis e outros modelos incluídos na lista oficial de compatibilidade do fabricante.

O GW8K-ES-C10 admite uma corrente contínua máxima de carga e descarga de 160 A, com uma potência máxima de carga de 8 kW e uma potência máxima de descarga de 8,8 kW.

Saída backup com comutação UPS inferior a 4 ms

Uma das principais características do GoodWe ES Uniq é a sua saída de backup. Em caso de corte de energia, o sistema pode passar rapidamente para o funcionamento de backup para manter alimentadas as cargas selecionadas, desde que exista energia suficiente proveniente da bateria ou do campo fotovoltaico.

A GoodWe especifica um tempo de comutação equivalente a um SAI/UPS inferior a 4 ms para a geração atual da série ES Uniq, reduzindo ao mínimo a interrupção nos dispositivos ligados à saída de reserva.

A potência aparente nominal de backup do modelo de 8 kW é de 8 kVA. Sem ligação à rede pode fornecer até 8,8 kVA de forma normal e suportar picos de até 16 kVA durante 10 segundos, facilitando a alimentação de determinadas cargas com correntes de arranque elevadas.

Funcionamento ligado e isolado da rede

O inversor pode ser utilizado tanto em instalações ligadas à rede elétrica como em configurações de funcionamento isolado. Esta flexibilidade permite conceber sistemas orientados para o autoconsumo convencional, instalações com backup energético ou soluções destinadas a proporcionar uma maior independência face à rede.

A série ES Uniq também é compatível com funcionamento em microrrede, ampliando as possibilidades de configuração para projetos que necessitam de gerir diferentes fontes e cargas de forma coordenada.

Porta multifunções 3 em 1

A GoodWe incorpora na série ES Uniq uma porta 3 em 1 concebida para aumentar a flexibilidade da instalação. Esta interface pode ser utilizada para integrar um gerador, gerir cargas inteligentes ou ligar um inversor fotovoltaico compatível ligado à rede, dependendo da configuração selecionada.

No modelo de 8 kW, a entrada destinada ao gerador admite uma potência aparente nominal de 8 kVA e uma potência aparente máxima de 8,8 kVA.

Ligação em paralelo de até 6 inversores

A série ES Uniq permite ligar em paralelo até 6 inversores tanto em funcionamento ligado à rede como em modo isolado. Esta característica facilita a expansão da potência do sistema quando as necessidades energéticas aumentam.

A capacidade de funcionamento em paralelo também permite criar instalações modulares em que a potência inicial possa ser aumentada posteriormente através de equipamentos compatíveis.

Eficiência e seguimento do ponto de máxima potência

O GoodWe ES Uniq de 8 kW atinge uma eficiência máxima de 97,6% e uma eficiência europeia de 96,2%. A eficiência máxima no processo entre bateria e rede é de 95,5%.

O sistema de seguimento MPPT apresenta uma eficiência de 99,9%, permitindo realizar um seguimento preciso do ponto de máxima potência disponível nos strings fotovoltaicos ligados.

Proteções integradas para a instalação

A GoodWe equipa este inversor com diferentes sistemas de proteção e monitorização destinados a supervisionar tanto o campo fotovoltaico como a ligação elétrica do sistema.

• Monitorização de corrente por string fotovoltaico: integrada.
• Deteção de resistência de isolamento FV: integrada.
• Monitorização de corrente residual: integrada.
• Proteção contra polaridade inversa CC: integrada.
• Proteção anti-ilhamento: integrada.
• Proteção contra sobrecorrente CA: integrada.
• Proteção contra curto-circuito CA: integrada.
• Proteção contra sobretensão CA: integrada.
• Interruptor de corrente contínua: integrado.
• Proteção contra sobretensões CC: Tipo III.
• Proteção contra sobretensões CA: Tipo III.
• AFCI: integrado segundo a ficha técnica EMEA vigente.
• Desligamento remoto: integrado.
• Desligamento rápido: opcional.

AFCI para deteção de arcos elétricos

A documentação EMEA atual do ES Uniq inclui AFCI para a deteção de falhas de arco no circuito fotovoltaico. Esta tecnologia foi concebida para identificar condições associadas a arcos elétricos e atuar sobre o sistema para aumentar a segurança da instalação.

WiFi, LAN, Bluetooth e RS485

O GoodWe GW8K-ES-C10 incorpora diferentes interfaces para monitorização e comunicação. Dispõe de RS485 e conectividade através de WiFi, LAN e Bluetooth, permitindo integrar o inversor nas ferramentas de gestão energética compatíveis da GoodWe.

Os protocolos de comunicação suportados incluem Modbus RTU e Modbus TCP. A comunicação com o sistema de gestão de bateria BMS é realizada através de CAN.

Ecrã LCD e controlo através de aplicação

O inversor dispõe de ecrã LCD que facilita a consulta e configuração local do sistema. Também permite acesso através de WLAN e aplicação compatível para supervisionar a instalação e realizar diferentes ajustes.

Desde o ecossistema de monitorização da GoodWe é possível consultar os principais fluxos energéticos da instalação, incluindo geração fotovoltaica, armazenamento, consumo e relação com a rede elétrica.

Proteção IP66 para uma instalação versátil

O ES Uniq dispõe de grau de proteção IP66, proporcionando uma elevada resistência da caixa à entrada de poeiras e água. Foi concebido para instalação mural e pode ser utilizado tanto em espaços interiores como em localizações exteriores adequadas, sempre respeitando as condições estabelecidas pela GoodWe.

A gama de temperatura de funcionamento situa-se entre -35 e +60 °C, admite uma humidade relativa até 95% e pode trabalhar a uma altitude máxima de 3.000 metros.

Refrigeração inteligente

O modelo utiliza um sistema de refrigeração por ventilação inteligente. A gestão térmica permite adaptar a refrigeração do inversor às condições de funcionamento, contribuindo para manter os seus componentes dentro da gama térmica prevista.

Características técnicas do GoodWe GW8K-ES-C10

• Marca: GoodWe.
• Referência comercial: GW8K-ES-C10.
• Referência EMEA do modelo equivalente: GW8000-ES-C10.
• Série: ES Uniq.
• Tipo: inversor solar híbrido.
• Rede: monofásica.
• Potência nominal de saída: 8 kW.
• Potência aparente nominal na rede: 8 kVA.
• Potência ativa máxima: 8,8 kW.
• Potência aparente máxima na rede: 8,8 kVA.
• Tensão nominal de saída: 220 / 230 / 240 V.
• Frequência nominal: 50 / 60 Hz.
• Corrente máxima de saída para a rede: 40 A.
• Fator de potência: aproximadamente 1, regulável de 0,8 capacitivo a 0,8 indutivo.
• Distorção harmónica total máxima: <3%.
• Número de MPPT: 2.
• Strings por MPPT: 2 / 1.
• Potência fotovoltaica máxima de entrada: 16 kW.
• Sobredimensionamento FV: até 200%.
• Tensão FV máxima: 600 V.
• Gama operativa MPPT: 60-550 V.
• Tensão de arranque FV: 58 V.
• Tensão nominal FV: 360 V.
• Corrente máxima de entrada por MPPT: 32 / 16 A.
• Corrente máxima por string: 16 A.
• Corrente máxima de curto-circuito por MPPT: 48 / 24 A.
• Tipo de bateria: iões de lítio / chumbo-ácido.
• Tensão nominal da bateria: 48 V.
• Gama de tensão da bateria: 40-60 V.
• Tensão de arranque da bateria: 44,2 V.
• Número de entradas de bateria: 1.
• Corrente máxima contínua de carga: 160 A.
• Corrente máxima contínua de descarga: 160 A.
• Potência máxima de carga da bateria: 8 kW.
• Potência máxima de descarga da bateria: 8,8 kW.
• Potência nominal de backup: 8 kVA.
• Potência máxima de backup sem rede: 8,8 kVA.
• Pico de potência de backup: até 16 kVA durante 10 s.
• Tempo de comutação para backup: <4 ms.
• Potência nominal de entrada do gerador: 8 kVA.
• Potência máxima de entrada do gerador: 8,8 kVA.
• Eficiência máxima: 97,6%.
• Eficiência europeia: 96,2%.
• Eficiência máxima bateria-rede: 95,5%.
• Eficiência MPPT: 99,9%.
• Comunicação com BMS: CAN.
• Comunicações: RS485, WiFi, LAN e Bluetooth.
• Protocolos: Modbus RTU e Modbus TCP.
• Interface de utilizador: LCD, WLAN e aplicação.
• AFCI: integrado segundo a ficha EMEA vigente.
• Desligamento remoto: integrado.
• Desligamento rápido: opcional.
• Proteção contra sobretensões CC: Tipo III.
• Proteção contra sobretensões CA: Tipo III.
• Grau de proteção: IP66.
• Refrigeração: ventilação inteligente.
• Temperatura de funcionamento: -35 a +60 °C.
• Humidade relativa máxima: 95%.
• Altitude máxima: 3.000 m.
• Topologia: sem isolamento.
• Montagem: mural.
• Dimensões: 560 x 444,5 x 226 mm.
• Peso: 27 kg.
• Funcionamento em paralelo: até 6 inversores compatíveis.
• Funcionamento em microrrede: sim.

Inversor híbrido para autoconsumo e armazenamento

O GoodWe GW8K-ES-C10 combina uma potência monofásica de 8 kW com armazenamento através de baterias de 48 V, dois MPPT e uma entrada fotovoltaica de até 16 kW. Estas características permitem configurar sistemas de autoconsumo capazes de armazenar o excedente solar para o utilizar quando a produção fotovoltaica não cobre a procura da habitação.

A sua potente saída de backup, o tempo de comutação inferior a 4 ms, a integração de gerador e cargas inteligentes, a possibilidade de ligar até seis inversores em paralelo e o funcionamento em microrrede ampliam significativamente as possibilidades face a um inversor fotovoltaico convencional.

Com proteção IP66, AFCI, conectividade WiFi/LAN/Bluetooth, ecrã LCD e uma ampla compatibilidade com baterias de baixa tensão, o GoodWe ES Uniq de 8 kW é uma solução especialmente completa para projetos residenciais que procuram combinar produção solar, armazenamento, backup elétrico e gestão inteligente da energia.

Importante: a bateria, os módulos fotovoltaicos, as proteções externas e os restantes componentes da instalação devem ser compatíveis com o inversor e dimensionados respeitando as especificações da GoodWe e a legislação aplicável. Para baterias de terceiros deve ser consultada a lista de compatibilidade vigente do fabricante.
