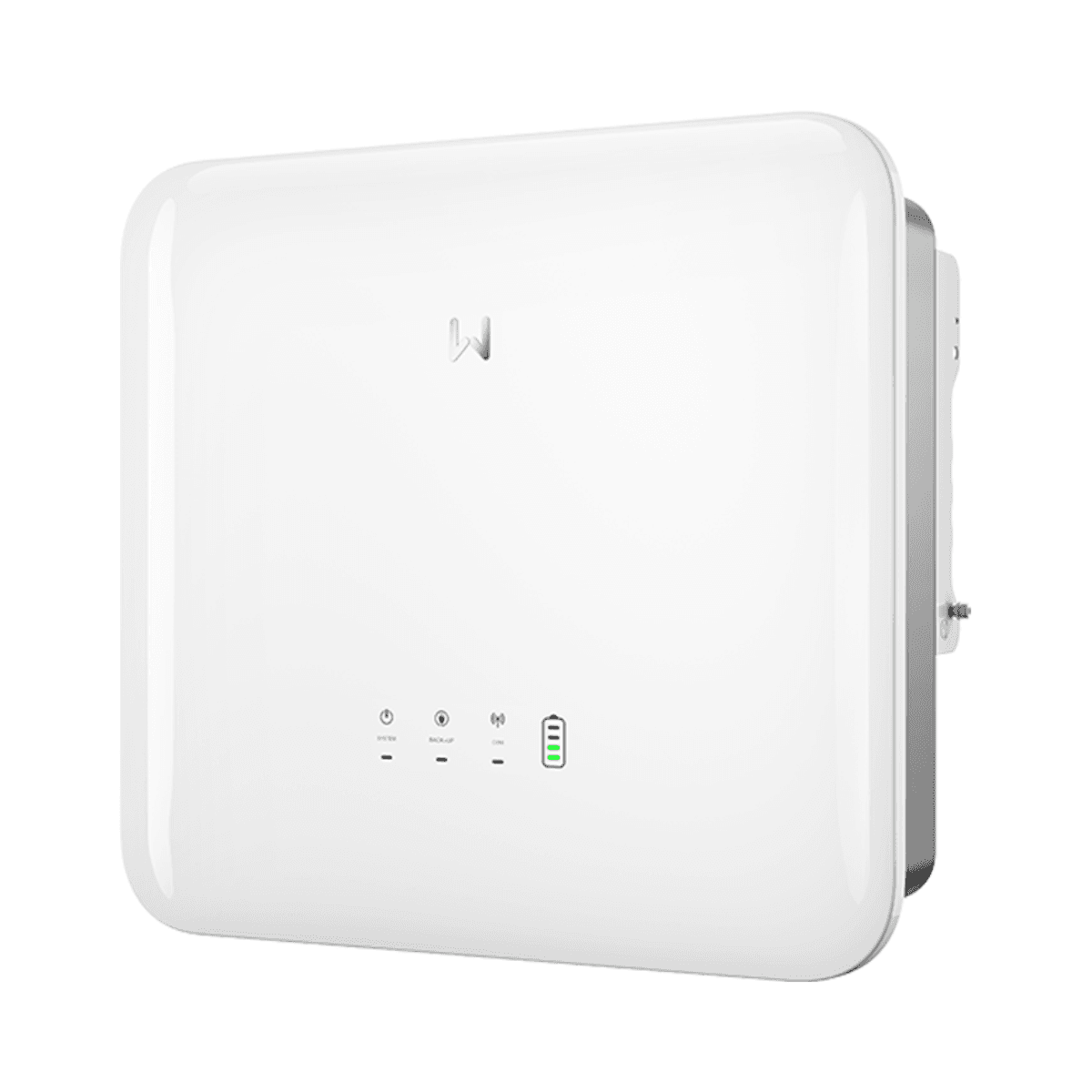

Inversor solar híbrido trifásico de 15 kW 2 MPPT GoodWe GW15K-ET-20

O GoodWe GW15K-ET-20 é um inversor solar híbrido trifásico de 15 kW pertencente à série ET G2, concebido para instalações fotovoltaicas com armazenamento de energia. Combina gestão da produção solar, carga e descarga de baterias de alta tensão e uma potente saída de backup, permitindo aumentar o autoconsumo e manter alimentadas cargas compatíveis quando ocorre uma falha da rede elétrica.

Este modelo incorpora 3 seguidores MPPT independentes, admite até 24.000 W de potência fotovoltaica de entrada e trabalha com baterias de iões de lítio de alta tensão dentro de uma faixa de 150 a 720 V. A sua eficiência máxima atinge 98,2% e dispõe de conectividade WiFi, LAN e Bluetooth, proteção IP66 e refrigeração por convecção natural.

Inversor híbrido trifásico de 15 kW

O GW15K-ET-20 oferece uma potência nominal de saída de 15.000 W e uma potência aparente nominal e máxima para a rede de 15.000 VA. Foi concebido para redes trifásicas de 380/400 V com ligação 3L/N/PE e pode მუშაობar a frequências nominais de 50 ou 60 Hz.

A corrente máxima de saída para a rede é de 21,7 A. O fator de potência pode ser ajustado de 0,8 capacitivo até 0,8 indutivo e a distorção harmónica total máxima mantém-se abaixo de 3%.

3 MPPT para uma maior flexibilidade fotovoltaica

Ao contrário do indicado inicialmente no título fornecido, a documentação oficial da GoodWe confirma que o GW15K-ET-20 dispõe de 3 seguidores MPPT independentes, com uma string fotovoltaica por cada MPPT.

Esta configuração permite distribuir os módulos solares por três grupos com diferentes orientações, inclinações ou condições de irradiância. Cada MPPT realiza de forma independente o seguimento do ponto de máxima potência, facilitando o projeto de instalações com coberturas complexas.

O inversor admite uma potência máxima de entrada fotovoltaica de 24.000 W, uma tensão máxima de entrada de 1.000 V e uma faixa operacional MPPT de 120 a 850 V. A tensão nominal de entrada é de 620 V e a tensão de arranque situa-se em 150 V.

Compatível com módulos fotovoltaicos de alta potência

Cada MPPT admite uma corrente máxima de entrada de 16 A e uma corrente máxima de curto-circuito de 24 A. Estas características permitem integrar módulos fotovoltaicos atuais de elevada potência, desde que o projeto da string respeite os limites elétricos estabelecidos pela GoodWe.

Preparado para baterias de alta tensão

Como inversor híbrido, o GoodWe GW15K-ET-20 incorpora uma entrada específica para baterias de iões de lítio compatíveis. A faixa de tensão da bateria estende-se de 150 até 720 V, com uma tensão nominal de 500 V.

A corrente contínua máxima de carga e descarga é de 40 A. Para este modelo, a GoodWe declara uma potência máxima de carga de 24.000 W e uma potência máxima de descarga de 16.500 W.

A comunicação com o sistema de gestão da bateria BMS é realizada através de RS485 ou CAN, permitindo coordenar o funcionamento do inversor e da bateria compatível.

Saída de backup de 15 kVA

Uma das principais vantagens da série ET G2 é a sua capacidade de backup. O GW15K-ET-20 dispõe de uma saída de reserva com uma potência aparente nominal de 15.000 VA, podendo manter alimentadas cargas selecionadas quando o fornecimento da rede é interrompido, desde que exista energia suficiente na bateria ou no campo fotovoltaico.

Em funcionamento sem rede pode fornecer até 15.000 VA de forma contínua e atingir temporariamente até 18.000 VA durante 60 segundos. Esta capacidade adicional facilita o arranque e o funcionamento de determinados equipamentos com picos de consumo superiores ao seu consumo nominal.

A GoodWe especifica para a série ET G2 uma comutação de backup equivalente a um sistema SAI/UPS, com um tempo inferior a 10 ms, pensada para reduzir as interrupções nas cargas ligadas à saída de backup.

Funcionamento trifásico com cargas desequilibradas

A série ET G2 está preparada para trabalhar com cargas trifásicas desequilibradas, uma característica importante em habitações e pequenas instalações profissionais onde o consumo não se distribui de forma igual pelas três fases.

A GoodWe contempla a possibilidade de fornecimento 100% desequilibrado, permitindo uma gestão mais flexível das cargas dentro dos limites elétricos e de configuração estabelecidos para o sistema.

Eficiência máxima de 98,2%

O GoodWe GW15K-ET-20 atinge uma eficiência máxima de 98,2% e uma eficiência europeia de 97,5%. A eficiência máxima no processo bateria-rede é de 97,5%, enquanto a eficiência de seguimento MPPT atinge 99,5%.

Estas prestações visam minimizar as perdas durante a conversão de energia e aproveitar de forma eficiente tanto a produção fotovoltaica como a energia armazenada.

Proteções integradas

O inversor incorpora diferentes funções de proteção e supervisão para o campo fotovoltaico, a bateria e a ligação à rede.

• Deteção de resistência de isolamento fotovoltaico: integrada.
• Monitorização de corrente residual: integrada.
• Proteção contra polaridade inversa CC: integrada.
• Proteção contra polaridade inversa da bateria: integrada.
• Proteção anti-ilhamento: integrada.
• Proteção contra sobrecorrente CA: integrada.
• Proteção contra curto-circuito CA: integrada.
• Proteção contra sobretensão CA: integrada.
• Interruptor de corrente contínua: integrado.
• Proteção contra sobretensões CC: SPD Tipo II.
• Proteção contra sobretensões CA: SPD Tipo II.
• Desligamento remoto: integrado.
• PV AFCI 3.0: disponível opcionalmente.

WiFi, LAN, Bluetooth, RS485 e CAN

O GW15K-ET-20 oferece diferentes interfaces de comunicação para integração em sistemas de monitorização e gestão energética. A comunicação com o portal é realizada através de WiFi, LAN e Bluetooth, enquanto o medidor de energia utiliza RS485.

Para a comunicação com o sistema BMS da bateria dispõe de interfaces RS485 e CAN. O equipamento incorpora indicadores LED e permite configuração e supervisão através de WLAN e da aplicação compatível da GoodWe.

Medidor inteligente integrado

A GoodWe apresenta a série ET G2 com medidor inteligente integrado, facilitando a supervisão dos fluxos energéticos entre geração fotovoltaica, bateria, consumos e rede elétrica. Esta informação permite ao sistema gerir as diferentes fontes de energia e otimizar estratégias de autoconsumo.

Proteção IP66 e refrigeração natural

O inversor apresenta grau de proteção IP66, proporcionando elevada resistência à entrada de pó e água. Foi concebido para montagem mural e pode trabalhar numa faixa de temperatura ambiente compreendida entre -35 e +60 °C.

A refrigeração é realizada por convecção natural, evitando a necessidade de ventiladores para a dissipação habitual do calor. O equipamento admite uma humidade relativa de 0 a 100% e uma altitude máxima de funcionamento de 4.000 metros.

Características técnicas do GoodWe GW15K-ET-20

• Marca: GoodWe.
• Referência: GW15K-ET-20.
• Série: ET G2.
• Tipo: inversor solar híbrido.
• Rede: trifásica.
• Potência nominal de saída: 15.000 W.
• Potência aparente nominal para a rede: 15.000 VA.
• Potência aparente máxima para a rede: 15.000 VA.
• Tensão nominal de saída: 400 / 380 V, 3L/N/PE.
• Frequência nominal: 50 / 60 Hz.
• Corrente máxima de saída para a rede: 21,7 A.
• Fator de potência: de 0,8 capacitivo a 0,8 indutivo.
• Distorção harmónica total: <3%.
• Número de MPPT: 3.
• Strings por MPPT: 1.
• Potência máxima de entrada fotovoltaica: 24.000 W.
• Tensão máxima de entrada FV: 1.000 V.
• Faixa de tensão MPPT: 120-850 V.
• Tensão de arranque FV: 150 V.
• Tensão nominal FV: 620 V.
• Corrente máxima de entrada por MPPT: 16 A.
• Corrente máxima de curto-circuito por MPPT: 24 A.
• Tipo de bateria: iões de lítio.
• Número de entradas de bateria: 1.
• Faixa de tensão da bateria: 150-720 V.
• Tensão nominal da bateria: 500 V.
• Tensão de arranque da bateria: 150 V.
• Corrente máxima contínua de carga: 40 A.
• Corrente máxima contínua de descarga: 40 A.
• Potência máxima de carga: 24.000 W.
• Potência máxima de descarga: 16.500 W.
• Potência nominal de backup: 15.000 VA.
• Potência máxima de backup sem rede: 15.000 VA contínuos / 18.000 VA durante 60 s.
• Corrente máxima na saída de reserva: 21,7 A / 26,1 A durante 60 s.
• Tempo de comutação de backup: <10 ms segundo a GoodWe.
• Eficiência máxima: 98,2%.
• Eficiência europeia: 97,5%.
• Eficiência máxima bateria-rede: 97,5%.
• Eficiência MPPT: 99,5%.
• Comunicação com BMS: RS485 e CAN.
• Comunicação com medidor: RS485.
• Conectividade com portal: WiFi, LAN e Bluetooth.
• Interface de utilizador: LED, WLAN e aplicação.
• Proteção contra sobretensões CC: Tipo II.
• Proteção contra sobretensões CA: Tipo II.
• AFCI 3.0: opcional.
• Refrigeração: convecção natural.
• Grau de proteção: IP66.
• Temperatura de funcionamento: -35 a +60 °C.
• Humidade relativa: 0-100%.
• Altitude máxima: 4.000 m.
• Topologia: sem isolamento.
• Montagem: mural.
• Dimensões: 496 x 460 x 221 mm.
• Peso: 25 kg.

Gestão completa de geração, armazenamento e backup

O GoodWe GW15K-ET-20 reúne num único equipamento a conversão da energia fotovoltaica, a gestão de baterias de alta tensão e uma saída de backup trifásica de 15 kVA. Os seus três MPPT permitem projetar campos solares com diferentes orientações, enquanto a entrada fotovoltaica de até 24 kW proporciona uma ampla margem para dimensionar a instalação.

A combinação de 15 kW de potência nominal, eficiência máxima de 98,2%, bateria de 150 a 720 V, backup com comutação rápida, proteção IP66 e conectividade WiFi, LAN e Bluetooth torna o GW15K-ET-20 numa solução especialmente completa para instalações fotovoltaicas trifásicas com armazenamento e procura de maior autonomia energética.

Importante: a bateria, o campo fotovoltaico, as proteções externas e os restantes componentes da instalação devem ser selecionados entre soluções compatíveis e dimensionados de acordo com as especificações da GoodWe e a legislação aplicável.
