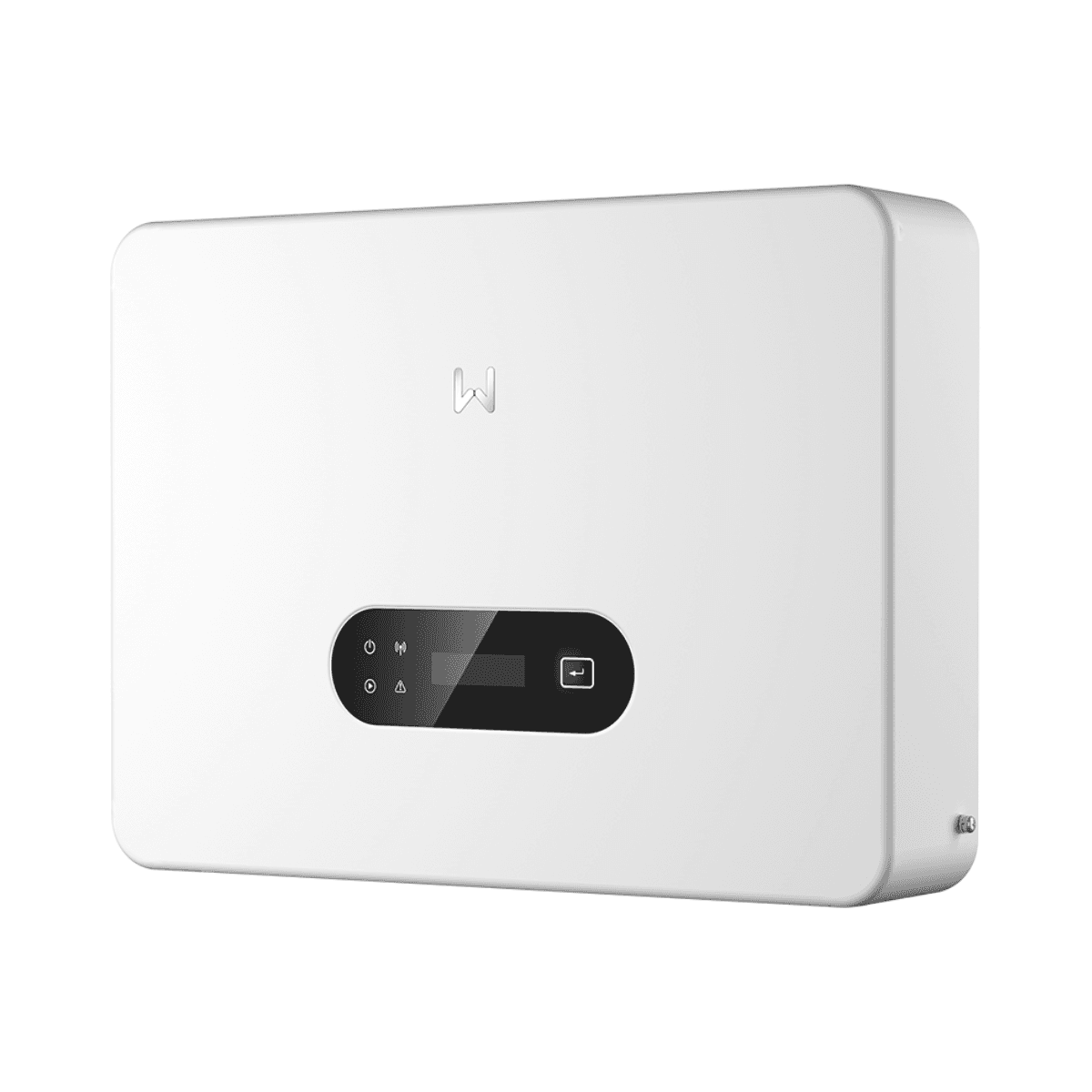

Inversor solar monofásico de 8,5 kW 3 MPPT GoodWe GW8.5K-MS-G40

O inversor solar monofásico GoodWe GW8.5K-MS-G40 é um inversor string de 8,5 kW pertencente à quarta geração da série MS G4. Foi especialmente concebido para instalações fotovoltaicas residenciais que exigem elevada potência e flexibilidade na configuração dos painéis, incorporando 3 seguidores MPPT independentes com uma entrada fotovoltaica por cada MPPT.

Graças aos seus 20 A de corrente máxima por MPPT, à compatibilidade com sobredimensionamento fotovoltaico de até 200% e a uma eficiência máxima de 97,9%, o GW8.5K-MS-G40 está preparado para trabalhar com módulos fotovoltaicos modernos de alta potência. O seu design completa-se com proteção IP66, arrefecimento por convecção natural e funcionamento acústico inferior a 30 dB.

Inversor monofásico de 8,5 kW com 3 MPPT

O GoodWe GW8.5K-MS-G40 fornece uma potência nominal e máxima de saída de 8.500 W, com uma potência aparente máxima de 8.500 VA. Foi concebido para redes elétricas monofásicas de 220, 230 ou 240 V e funciona a uma frequência nominal de 50 ou 60 Hz.

Um dos seus principais pontos fortes é a incorporação de 3 seguidores MPPT independentes. Cada MPPT admite uma string fotovoltaica, o que permite dividir o campo solar em até três grupos com diferentes condições de funcionamento.

Esta arquitetura é especialmente interessante em coberturas com várias orientações, diferentes inclinações ou zonas com condições de irradiância distintas, uma vez que cada string dispõe do seu próprio seguimento do ponto de máxima potência.

20 A de corrente máxima por MPPT

Cada um dos três MPPT admite uma corrente máxima de entrada de 20 A e uma corrente máxima de curto-circuito de 26 A. Estas características melhoram a compatibilidade com módulos fotovoltaicos atuais de elevada potência e corrente.

A tensão máxima de entrada fotovoltaica é de 600 V, enquanto a gama operativa MPPT se situa entre 40 e 560 V. A tensão de arranque é de apenas 50 V e a tensão nominal de entrada atinge os 360 V.

Sobredimensionamento fotovoltaico de até 200%

A GoodWe especifica para a série MS G4 um sobredimensionamento fotovoltaico de até 200%. Esta característica permite ligar uma potência de módulos superior à potência nominal de saída do inversor, desde que sejam respeitadas as tensões, correntes e demais limites elétricos estabelecidos pelo fabricante.

O sobredimensionamento do campo fotovoltaico pode ajudar a aumentar as horas durante as quais o inversor trabalha perto da sua potência ótima, especialmente durante períodos de baixa irradiância, primeiras horas da manhã ou últimas horas da tarde.

Eficiência máxima de 97,9%

O GW8.5K-MS-G40 atinge uma eficiência máxima de 97,9% e uma eficiência europeia de 97,3%, permitindo transformar com elevado desempenho a energia em corrente contínua proveniente dos painéis em corrente alternada utilizável pela instalação.

A corrente máxima de saída é de 38,7 A. O fator de potência é aproximadamente 1 e pode ser ajustado entre 0,8 capacitivo e 0,8 indutivo. A distorção harmónica total máxima indicada pela GoodWe é inferior a 3%.

Proteções integradas para a instalação fotovoltaica

A GoodWe equipa o GW8.5K-MS-G40 com diferentes funções de proteção e supervisão tanto no lado de corrente contínua como no de corrente alternada.

• Monitorização de corrente por string fotovoltaica: integrada.
• Deteção de resistência de isolamento fotovoltaico: integrada.
• Monitorização de corrente residual: integrada.
• Proteção contra inversão de polaridade CC: integrada.
• Proteção anti-ilhamento: integrada.
• Proteção contra sobrecorrente CA: integrada.
• Proteção contra curto-circuito CA: integrada.
• Proteção contra sobretensão CA: integrada.
• Interruptor CC: integrado.
• Proteção contra sobretensões CC: SPD Tipo II.
• Proteção contra sobretensões CA: SPD Tipo II.
• Desligamento remoto: integrado.
• AFCI: disponível opcionalmente.

AFCI 3.0 opcional com deteção de arco

A série MS G4 pode incorporar opcionalmente AFCI 3.0, uma função de deteção e interrupção de arcos elétricos em corrente contínua. A GoodWe utiliza tecnologia assistida por inteligência artificial para identificar situações compatíveis com um arco e atuar sobre o sistema.

Esta característica representa uma opção adicional de segurança para instalações em que é necessária proteção contra determinados falhas de arco no campo fotovoltaico.

WiFi, LAN, Bluetooth, RS485 e 4G

O GoodWe GW8.5K-MS-G40 oferece diferentes possibilidades de comunicação para a monitorização e integração da instalação. A ficha técnica contempla interfaces RS485, WiFi, LAN, Bluetooth e 4G, dependendo da configuração e dos acessórios utilizados.

O protocolo de comunicação é Modbus RTU compatível com SunSpec. A interface do equipamento utiliza indicadores LED e admite ecrã LCD opcional, além de gestão através de WLAN e aplicação compatível.

Preparado para instalações em paralelo

A série MS G4 pode ser utilizada em instalações paralelas mistas juntamente com inversores GoodWe DNS G4 através do módulo de comunicação inteligente EzLink3000.

Esta possibilidade facilita a expansão modular de instalações fotovoltaicas quando é necessário aumentar a potência instalada mantendo uma arquitetura de inversores GoodWe compatível.

Funcionamento silencioso sem ventiladores

O GW8.5K-MS-G40 utiliza arrefecimento por convecção natural. Ao não depender de ventiladores para o seu arrefecimento habitual, a GoodWe declara uma emissão acústica inferior a 30 dB.

Esta característica é especialmente adequada para instalações residenciais onde o inversor pode ser colocado próximo de espaços habitados. O consumo noturno do equipamento é inferior a 1 W.

Proteção IP66

A envolvente apresenta um grau de proteção IP66, proporcionando elevada resistência à entrada de poeiras e água. Isto aumenta a flexibilidade na seleção da localização do inversor, sempre seguindo as instruções de montagem e as distâncias indicadas pela GoodWe.

A gama de temperatura de funcionamento situa-se entre -25 e +60 °C e admite uma humidade relativa de 0 a 100%. A altitude máxima de funcionamento indicada pelo fabricante é de 4.000 metros.

Design compacto e leve

Com dimensões de 493 x 365 x 187 mm e um peso de 16 kg, o GoodWe GW8.5K-MS-G40 oferece um formato compacto tendo em conta a sua potência de 8,5 kW e os seus três seguidores MPPT.

As entradas de corrente contínua utilizam conectores MC4 compatíveis com secções de cabo de 4 a 6 mm². A ligação de corrente alternada utiliza um sistema Plug & Play que admite uma secção máxima de condutor de 16 mm².

Características técnicas do GoodWe GW8.5K-MS-G40

• Marca: GoodWe.
• Referência: GW8.5K-MS-G40.
• Série: MS G4.
• Tipo: inversor fotovoltaico string.
• Rede: monofásica.
• Potência nominal de saída: 8.500 W.
• Potência ativa máxima: 8.500 W.
• Potência aparente nominal: 8.500 VA.
• Potência aparente máxima: 8.500 VA.
• Tensão nominal de saída: 220 / 230 / 240 V, L/N/PE.
• Gama de tensão de saída: 160-270 V, conforme a normativa local.
• Frequência nominal: 50/60 Hz.
• Corrente máxima de saída: 38,7 A.
• Fator de potência: aproximadamente 1, ajustável entre 0,8 capacitivo e 0,8 indutivo.
• Distorção harmónica total: <3%.
• Número de MPPT: 3.
• Número de strings por MPPT: 1.
• Tensão máxima de entrada FV: 600 V.
• Gama de funcionamento MPPT: 40-560 V.
• Tensão de arranque: 50 V.
• Tensão nominal de entrada: 360 V.
• Corrente máxima de entrada por MPPT: 20 A.
• Corrente máxima de curto-circuito por MPPT: 26 A.
• Sobredimensionamento fotovoltaico: até 200% segundo a GoodWe.
• Eficiência máxima: 97,9%.
• Eficiência europeia: 97,3%.
• Arrefecimento: convecção natural.
• Emissão acústica: <30 dB.
• Consumo noturno: <1 W.
• Grau de proteção: IP66.
• Temperatura de funcionamento: -25 a +60 °C.
• Humidade relativa: 0-100%.
• Altitude máxima: 4.000 m.
• Topologia: sem isolamento.
• Comunicação: RS485, WiFi, LAN, Bluetooth e 4G.
• Protocolo: Modbus RTU compatível com SunSpec.
• Interface: LED, LCD opcional e WLAN + aplicação.
• Proteção contra sobretensões CC: SPD Tipo II.
• Proteção contra sobretensões CA: SPD Tipo II.
• AFCI: opcional.
• Interruptor CC: integrado.
• Dimensões: 493 x 365 x 187 mm.
• Peso: 16 kg.
• Conectores CC: MC4 para cabos de 4-6 mm².
• Conector CA: Plug & Play para condutor até 16 mm².

Especialmente indicado para coberturas com várias orientações

A incorporação de três MPPT independentes faz com que o GoodWe GW8.5K-MS-G40 seja especialmente adequado para instalações onde os painéis fotovoltaicos devem ser distribuídos por diferentes águas, orientações ou inclinações. Cada string pode dispor de um seguimento independente para otimizar o seu ponto de funcionamento.

Os seus 8,5 kW de potência monofásica, 20 A por MPPT, sobredimensionamento fotovoltaico de até 200%, eficiência máxima de 97,9%, proteção IP66 e amplas opções de comunicação tornam o GW8.5K-MS-G40 numa solução completa para instalações solares residenciais de elevada potência.

Importante: o dimensionamento das strings e a potência fotovoltaica ligada devem respeitar sempre as tensões, correntes e demais limites estabelecidos pela GoodWe, bem como a normativa aplicável à instalação.
