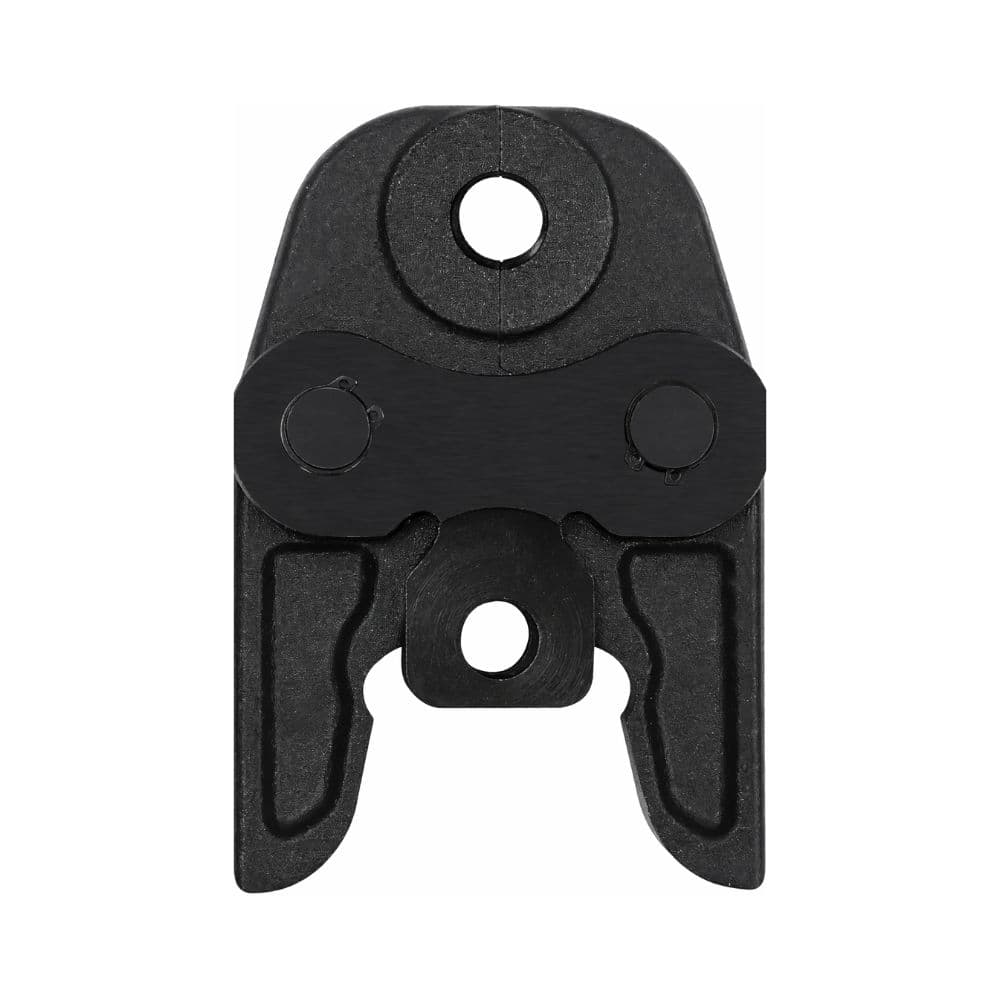

Morsa diâmetro 32 mm tipo "U" e 32 kN

A mordente BARA 32053232 é um acessório profissional para ferramentas de prensagem, concebido para realizar uniões em diâmetro de 32 mm com perfil U. Identificada dentro da categoria de 32 kN, permite trabalhar com tubos e acessórios compatíveis que exijam especificamente uma geometria de prensagem U32.

Está especialmente orientada para trabalhos profissionais de canalização, aquecimento e instalações realizadas com sistemas de tubos prensados. Antes de a utilizar, deve verificar-se sempre que o acessório instalado admite perfil U de 32 mm e que a máquina de prensagem é compatível com este tipo e categoria de mordente.

Mordente de prensagem U32

A referência 32053232 corresponde a um mordente de 32 mm com perfil de prensagem U. A identificação U32 permite reconhecer de forma imediata tanto o diâmetro de trabalho como o contorno que deve ser aplicado sobre o acessório.

Numa instalação mediante press-fitting, o perfil do mordente é um parâmetro fundamental, já que determina a geometria com que se comprime a luva ou corpo de prensagem do fitting.

Concebida para diâmetro de 32 mm

Este mordente está dimensionado especificamente para trabalhar com tubos e acessórios de 32 mm compatíveis.

O diâmetro do mordente deve coincidir exatamente com o diâmetro do acessório que vai ser prensado. Utilizar uma medida incorreta impede obter a geometria de compressão prevista pelo fabricante do sistema.

Perfil de prensagem U

A BARA 32053232 utiliza perfil U, uma geometria habitual em determinados sistemas profissionais de tubo multicamada e outros sistemas de acessórios prensados.

Durante o ciclo de prensagem, a máquina fecha o mordente à volta do acessório e transmite sobre ele a força necessária seguindo a forma interior do perfil U.

Não deve substituir-se este perfil por mordentes TH, H, M, V ou outras geometrias, salvo se o fabricante do sistema de tubagens autorizar expressamente essa compatibilidade.

Categoria de prensagem de 32 kN

O mordente está identificado dentro da categoria de 32 kN.

Esta indicação refere-se à classe de ferramenta de prensagem para a qual foi concebido. A força é gerada pela máquina de prensagem e transmitida ao acessório através do mordente.

Os mordentes standard de perfil U utilizados em ferramentas profissionais de 32 kN incluem habitualmente medidas como U16, U20, U25 e U32.

Para instalações profissionais de canalização e aquecimento

O mordente BARA U32 destina-se a instaladores que trabalham com sistemas de união por prensagem.

Sempre que o fabricante do sistema indique perfil U, pode ser utilizado em aplicações como:

• Instalações de canalização.
• Redes de distribuição de água.
• Instalações de aquecimento.
• Sistemas de tubo multicamada compatíveis.
• Reformas de instalações existentes.
• Montagem de acessórios mediante press-fitting.

Compatível com sistemas multicamada que exijam perfil U

A BARA comercializa ferramentas de prensagem para tubo multicamada equipadas com mordentes de perfil U em diâmetros de 16, 20, 25 e 32 mm, situando-se esta referência na medida U32 da gama.

No entanto, nem todos os acessórios multicamada de 32 mm utilizam necessariamente o mesmo perfil. A documentação do fabricante do fitting deve especificar expressamente que o acessório admite contorno U.

Transmite a força da prensadora ao acessório

O mordente constitui o elemento situado entre a máquina de prensagem e o acessório. Durante o ciclo de trabalho, transmite a força desenvolvida pela ferramenta e conforma o fitting mediante a geometria do seu perfil interior.

Antes de prensar, devem coincidir corretamente:

• Diâmetro: 32 mm.
• Perfil requerido pelo acessório: U.
• Categoria da ferramenta: compatível com mordentes de 32 kN.
• Sistema de acoplamento: compatível entre máquina e mordente.

Mordente individual para completar o equipamento profissional

A BARA 32053232 apresenta-se como um mordente individual, pelo que é adequada para completar um jogo de prensagem ou dispor especificamente da medida U32 quando já se conta com uma máquina compatível.

Também pode ser utilizada para substituir outro mordente do mesmo diâmetro e perfil quando seja necessário renovar o equipamento, sempre após verificar a compatibilidade com a prensadora.

Gama habitual de mordentes BARA perfil U

Dentro do equipamento de prensagem multicamada BARA encontram-se habitualmente as seguintes medidas de perfil U:

• U16: diâmetro 16 mm.
• U20: diâmetro 20 mm.
• U25: diâmetro 25 mm.
• U32: diâmetro 32 mm.

Esta variedade permite utilizar uma mesma família de ferramentas para diferentes diâmetros habituais de instalações multicamada, selecionando em cada união o mordente correspondente.

Verificações antes de realizar uma prensagem

Antes de utilizar o mordente, é recomendável verificar:

• Que o tubo e o acessório têm um diâmetro nominal de 32 mm.
• Que o fabricante do acessório estabelece perfil U.
• Que a prensadora é compatível com o mordente.
• Que a ferramenta admite a categoria de prensagem correspondente.
• Que o mordente está corretamente colocado e bloqueado na máquina.
• Que a zona interior de prensagem está limpa.
• Que não existem danos, deformações ou desgaste anormal.
• Que o tubo foi cortado e preparado segundo as instruções do seu fabricante.
• Que o acessório está corretamente inserido antes de iniciar o ciclo.

Importância de utilizar o perfil correto

O perfil faz parte do design do sistema de união. Embora dois acessórios tenham o mesmo diâmetro de 32 mm, podem exigir geometrias de prensagem diferentes.

Utilizar um mordente com um contorno diferente do prescrito pode produzir uma deformação incorreta do fitting e comprometer a união.

Por esta razão, a designação U32 deve ser sempre verificada face às especificações técnicas do sistema instalado.

Manutenção do mordente

Os mordentes estão sujeitos repetidamente a elevados esforços mecânicos, pelo que devem ser inspecionados e mantidos em bom estado.

É recomendável manter limpas as superfícies de prensagem, verificar que as articulações se movem corretamente e rever periodicamente que não existam deformações, fissuras ou sinais de desgaste excessivo.

Um mordente danificado ou excessivamente desgastado não deve ser utilizado, já que poderia alterar a geometria final da prensagem.

Características do mordente BARA 32053232

• Marca: BARA.
• Referência: 32053232.
• Tipo: mordente para ferramenta de prensagem.
• Diâmetro: 32 mm.
• Perfil de prensagem: U.
• Designação: U32.
• Categoria de prensagem: 32 kN.
• Aplicação: prensagem de tubos e acessórios compatíveis.
• Uso: profissional.

Mordente BARA U32 para instalações mediante prensagem

A BARA 32053232 fornece ao instalador um mordente específico para realizar uniões em 32 mm com perfil U. A sua configuração permite completar o equipamento de uma prensadora compatível com uma das medidas habituais em sistemas de tubo multicamada.

Para conseguir uma união segura e conforme as especificações do sistema, devem ser sempre verificados em conjunto a compatibilidade da prensadora, a categoria de 32 kN, o perfil U32 e o acessório que vai ser prensado.
