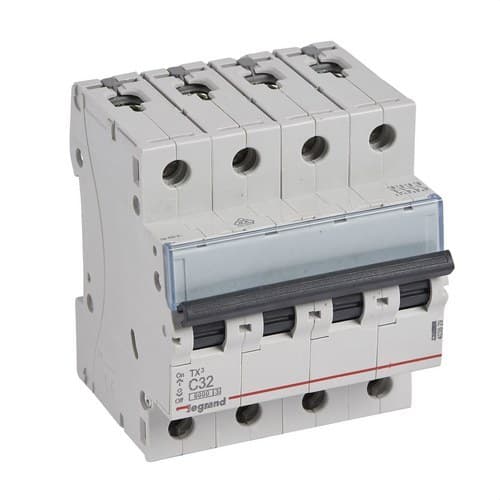

Disjuntor Magnetotérmico TX3 4P 32A Curva C 6kA

O disjuntor magnetotérmico Legrand TX³ 403629 é um interruptor automático tetrapolar concebido para proteger instalações elétricas contra sobrecargas e curtos-circuitos. Dispõe de 4 polos protegidos, uma corrente nominal de 32 amperes, característica de disparo curva C e uma tensão nominal de 400 volts em corrente alternada.

Com um poder de corte de 6 kiloamperes a 400 volts segundo a EN 60898-1, este disjuntor magnetotérmico da gama TX³ está preparado para integração em quadros elétricos residenciais, comerciais e outras instalações de distribuição. O seu formato modular ocupa 4 módulos e permite montagem em calha DIN.

Disjuntor magnetotérmico Legrand TX³ de 4 polos e 32 amperes

A referência 403629 pertence à gama de interruptores automáticos magnetotérmicos TX³ da Legrand. A sua função principal é proteger a cablagem e os equipamentos ligados contra as sobreintensidades que podem ocorrer como consequência de uma sobrecarga ou de um curto-circuito.

O dispositivo combina uma proteção térmica, destinada a atuar perante sobrecargas prolongadas, com uma proteção magnética, que proporciona uma atuação rápida quando surge uma corrente elevada de curto-circuito.

Além da sua função de proteção, a Legrand indica que o interruptor pode ser utilizado para controlar e isolar a instalação, facilitando a desconexão manual do circuito durante trabalhos de manutenção ou intervenção.

4 polos protegidos

O Legrand TX³ 403629 dispõe de 4 polos totais e 4 polos protegidos. O seu mecanismo permite a abertura conjunta dos condutores associados ao circuito quando ocorre o disparo do disjuntor magnetotérmico.

Esta configuração tetrapolar é adequada para instalações que requerem proteção simultânea de quatro condutores através de um único dispositivo modular.

Corrente nominal de 32 amperes

A corrente nominal do disjuntor magnetotérmico é de 32 amperes. Este valor deve ser coordenado com a secção dos condutores, as características da carga, o método de instalação e as condições previstas para o circuito.

Uma seleção correta do interruptor automático permite proteger a cablagem contra correntes superiores às que pode suportar de forma contínua.

Curva de disparo C

A referência 403629 incorpora uma curva de disparo C. Neste tipo de interruptores, o disparo magnético instantâneo ocorre quando a corrente atinge aproximadamente entre 5 e 10 vezes a corrente nominal.

Para este modelo de 32 amperes, a Legrand estabelece um limiar magnético compreendido entre 160 e 320 amperes.

Esta característica permite suportar determinados picos de corrente de curta duração sem provocar necessariamente um disparo imediato, mantendo ao mesmo tempo uma resposta rápida perante correntes elevadas de curto-circuito.

Proteção térmica contra sobrecargas

Quando a corrente que atravessa o circuito ultrapassa o seu valor nominal durante um determinado período, o mecanismo térmico do disjuntor magnetotérmico provoca a abertura dos contactos.

Esta proteção ajuda a evitar o aquecimento excessivo da cablagem e de outros componentes elétricos que poderia ocorrer se uma sobrecarga se mantivesse durante demasiado tempo.

Proteção magnética contra curtos-circuitos

Perante uma corrente de curto-circuito elevada, o mecanismo magnético atua rapidamente para interromper a alimentação do circuito.

A combinação de ambos os sistemas permite dispor, num único dispositivo, de proteção contra os dois principais tipos de sobreintensidade que podem surgir numa instalação elétrica.

Poder de corte de 6 kiloamperes

O Legrand 403629 apresenta um poder de corte atribuído Icn de 6 kiloamperes a 400 volts segundo a EN 60898-1.

O poder de corte representa a capacidade do interruptor automático para interromper de forma segura uma corrente de curto-circuito dentro das condições especificadas pela norma e pelo fabricante.

Segundo a IEC 60947-2, a Legrand especifica ainda um poder de corte último Icu de 6 kiloamperes a 400 volts e de 10 kiloamperes a 230 volts.

Classe de limitação de energia 3

O disjuntor magnetotérmico dispõe de classe de limitação de energia 3, o nível máximo previsto na EN 60898-1 para este parâmetro.

A limitação de energia contribui para reduzir a quantidade de energia que atravessa o circuito durante uma situação de curto-circuito, dentro das condições de funcionamento previstas para o dispositivo.

Tensão nominal de 400 volts

O Legrand TX³ 403629 foi concebido para uma tensão nominal de 400 volts em corrente alternada, com um intervalo nominal indicado pelo fabricante entre 360 e 440 volts.

A frequência de funcionamento situa-se entre 50 e 60 hertz, permitindo a sua integração em redes elétricas de distribuição em corrente alternada habituais.

Formato de 4 módulos para calha DIN

O interruptor automático foi concebido para montagem em calha DIN dentro do quadro elétrico e ocupa uma largura equivalente a 4 módulos.

As suas dimensões aproximadas são:

• Largura: 70,8 milímetros.
• Altura: 88 milímetros.
• Profundidade: 77,8 milímetros.
• Profundidade de instalação: 44 milímetros.

O formato modular facilita a sua instalação juntamente com diferenciais, contactores e outros dispositivos de proteção e controlo.

Alimentação superior ou inferior

O Legrand 403629 oferece flexibilidade durante a cablagem do quadro elétrico, uma vez que pode receber a alimentação tanto pela parte superior como pela inferior.

A ligação pode ser realizada através de cabo de cobre ou pente de distribuição tipo espiga, utilizando sempre componentes compatíveis e respeitando as indicações de montagem do fabricante.

Capacidade de ligação para diferentes secções de cabo

Os bornes estão preparados para ligar condutores de diferentes secções. A Legrand especifica uma capacidade máxima de:

• Condutor flexível: até 25 milímetros quadrados.
• Condutor rígido: até 35 milímetros quadrados.

O sistema utiliza terminais aparafusados e foi concebido para proporcionar uma ligação firme dentro do quadro elétrico.

Bornes com proteção IP20

O interruptor dispõe de um grau de proteção IP20, com bornes concebidos para proteger contra o contacto acidental com partes ativas quando o equipamento se encontra corretamente instalado.

A resistência a impactos mecânicos indicada pela Legrand é IK02.

Porta-etiquetas integrado

A frente do disjuntor magnetotérmico incorpora um porta-etiquetas que permite identificar claramente o circuito protegido.

Esta característica facilita a manutenção, a inspeção e a localização de circuitos em quadros elétricos com vários dispositivos de proteção.

Compatível com auxiliares Legrand DX³

O disjuntor magnetotérmico TX³ 403629 pode ser equipado com determinados auxiliares e acessórios da gama Legrand DX³, permitindo incorporar funções adicionais de comando ou sinalização.

A Legrand também prevê a ligação de condutores de alumínio através do acessório terminal específico compatível indicado para a gama.

Amplo intervalo de condições de instalação

A ficha técnica do produto estabelece um grau de poluição 2 e uma temperatura de armazenamento compreendida entre -40 e 70 graus Celsius.

O dispositivo é fabricado em cor cinzenta semelhante a RAL 7035 e a Legrand classifica-o como um produto livre de halogéneos.

Conforme a EN 60898-1

O Legrand TX³ 403629 cumpre os requisitos aplicáveis da norma EN 60898-1 para interruptores automáticos destinados a instalações elétricas domésticas e usos semelhantes.

A referência dispõe ainda de certificação AENOR, onde se confirmam os seus 4 polos, 400 volts, 32 amperes, curva C, poder de corte de 6 kiloamperes e classe de limitação de energia 3.

Características técnicas do Legrand 403629

• Marca: Legrand.
• Gama: TX³.
• Referência: 403629.
• EAN: 3245064036290.
• Tipo de produto: interruptor automático magnetotérmico.
• Número de polos: 4.
• Número de polos protegidos: 4.
• Corrente nominal: 32 amperes.
• Curva de disparo: C.
• Limiar magnético: entre 160 e 320 amperes.
• Tensão nominal: 400 volts em corrente alternada.
• Intervalo de tensão nominal: entre 360 e 440 volts.
• Frequência: entre 50 e 60 hertz.
• Poder de corte Icn segundo EN 60898-1 a 400 volts: 6 kiloamperes.
• Poder de corte Icu segundo IEC 60947-2 a 400 volts: 6 kiloamperes.
• Poder de corte Icu segundo IEC 60947-2 a 230 volts: 10 kiloamperes.
• Classe de limitação de energia: 3.
• Número de módulos: 4.
• Montagem: calha DIN.
• Largura: 70,8 milímetros.
• Altura: 88 milímetros.
• Profundidade: 77,8 milímetros.
• Profundidade de instalação: 44 milímetros.
• Grau de proteção: IP20.
• Resistência a impactos: IK02.
• Grau de poluição: 2.
• Capacidade máxima com condutor flexível: 25 milímetros quadrados.
• Capacidade máxima com condutor rígido: 35 milímetros quadrados.
• Tipo de ligação: terminal aparafusado, cabo ou pente de distribuição.
• Sentido de alimentação: superior ou inferior.
• Temperatura de armazenamento: entre -40 e 70 graus Celsius.
• Cor: cinzento RAL 7035.
• Livre de halogéneos: sim.
• Porta-etiquetas: incorporado.
• Compatível com auxiliares DX³: sim.
• Norma principal: EN 60898-1.

Proteção tetrapolar para instalações elétricas

O disjuntor magnetotérmico Legrand TX³ 403629 combina 32 amperes, curva C, proteção de 4 polos e um poder de corte de 6 kiloamperes a 400 volts num formato compacto de 4 módulos.

A sua montagem em calha DIN, alimentação superior ou inferior, capacidade para condutores até 35 milímetros quadrados, porta-etiquetas e compatibilidade com auxiliares DX³ facilitam a sua incorporação em quadros elétricos que necessitam de uma proteção eficaz contra sobrecargas e curtos-circuitos.
