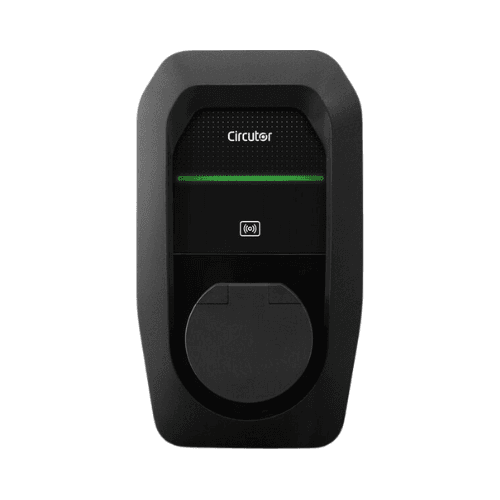

Carregador de carro elétrico trifásico com Wi-Fi 22 kW Circutor eHome 5 T2C32 Cabo Tipo 2 Preto

O carregador para carro elétrico Circutor eHome 5 T2C32 TRI N, referência V25560, é um ponto de carregamento mural trifásico concebido especialmente para garagens privadas e ambientes residenciais. Oferece uma potência máxima de carregamento de 22 kW a 400 V e 32 A, incorpora um cabo Tipo 2 de 5 metros e dispõe de conectividade WiFi e Ethernet para gerir e supervisionar o carregamento de forma inteligente.

A gama eHome 5 é orientada para a gestão eficiente da energia doméstica, permitindo integrar o carregamento do veículo com instalações fotovoltaicas, programar horários e ajustar a potência utilizada de acordo com a disponibilidade energética da habitação quando é instalado o contador compatível. Também incorpora identificação RFID, indicador LED de estado e proteção contra correntes residuais contínuas de 6 mA.

Carregador trifásico de até 22 kW

O Circutor V25560 foi concebido para instalações elétricas trifásicas 3P + N + PE e trabalha com uma tensão nominal de 400 V CA ±10 %.

A sua corrente máxima de carregamento é de 32 A, permitindo atingir uma potência de até 22 kW quando tanto a instalação elétrica como o carregador embarcado do veículo admitem esta potência.

A potência real recebida pelo automóvel estará sempre limitada pelo menor valor entre a capacidade do ponto de carregamento, a instalação elétrica disponível e a potência máxima aceite pelo carregador interno do próprio veículo.

Cabo Tipo 2 integrado de 5 metros

Esta versão eHome 5 T2C32 TRI N incorpora um cabo de carregamento Tipo 2 com 5 metros de comprimento. O utilizador pode ligar diretamente o carregador ao veículo sem necessidade de utilizar um cabo de carregamento independente.

O conector Tipo 2 é o padrão habitualmente utilizado nos veículos elétricos comercializados na Europa para carregamento em corrente alternada.

O equipamento realiza o carregamento em Modo 3 e dispõe de uma única saída para carregar um veículo.

WiFi e Ethernet para controlo conectado

O Circutor eHome 5 dispõe de comunicação WiFi e Ethernet, permitindo ligar o carregador à rede doméstica e aceder às suas possibilidades de configuração, gestão e supervisão.

Com a APP eHome 5 é possível gerir as sessões de carregamento, supervisionar o estado do carregador, consultar informação em tempo real e aceder ao histórico de carregamentos.

A aplicação está ligada à plataforma de gestão na cloud da Circutor e permite administrar de forma simples as principais funções relacionadas com o consumo e o carregamento do veículo elétrico.

Programação do carregamento

A plataforma eHome 5 permite programar os horários de carregamento, uma função especialmente útil para aproveitar períodos com tarifas elétricas mais económicas ou adaptar o funcionamento do carregador aos hábitos de utilização do veículo.

Além dos carregamentos programados, o utilizador pode iniciar um carregamento imediato sempre que necessário.

Integração com instalações fotovoltaicas

Uma das principais características da gama eHome 5 é a sua capacidade de integração com instalações solares fotovoltaicas.

Com o contador compatível para ajuste dinâmico de consumo e integração solar, disponível como acessório, o sistema pode conhecer tanto a energia consumida na habitação como a produção fotovoltaica disponível e ajustar a potência destinada ao veículo.

A Circutor contempla três modos principais de funcionamento para instalações com geração solar:

• Just Green: utiliza apenas os excedentes de energia solar disponíveis para carregar o veículo.
• Smart Mix: combina energia fotovoltaica e energia proveniente da rede, priorizando o aproveitamento dos excedentes solares.
• Boost: prioriza a máxima potência de carregamento disponível para acelerar o carregamento quando necessário.

Ajuste dinâmico da potência

Com o contador energético compatível instalado, o eHome 5 pode realizar um ajuste dinâmico da demanda. O sistema regula automaticamente a potência destinada ao veículo em função do consumo instantâneo da habitação.

Esta função permite evitar que a soma entre os consumos domésticos e o carregamento do veículo ultrapasse a potência disponível na instalação, otimizando a distribuição de energia.

Quando diminui o consumo da habitação, o carregador pode dispor de maior potência para o veículo; quando aumenta a procura doméstica, pode reduzir automaticamente a potência de carregamento.

Balanço líquido horário

A plataforma também contempla a função de balanço líquido horário em instalações fotovoltaicas compatíveis.

Esta função permite gerir a energia solar excedente tendo em conta o balanço energético dentro do período horário, facilitando um maior aproveitamento da produção fotovoltaica disponível para a mobilidade elétrica.

Identificação por RFID

O Circutor eHome 5 incorpora leitor RFID para identificação e autenticação de utilizadores.

Esta função é especialmente prática quando o carregador está instalado numa garagem comunitária ou numa localização onde seja necessário evitar a utilização não autorizada do ponto de carregamento.

O leitor é compatível com tecnologias ISO/IEC 14443 A/B, FeliCa e ISO/IEC 15693. A aplicação permite gerir os cartões RFID e configurar o modo de acesso ao carregador.

Funcionamento mesmo sem ligação à Internet

A identificação RFID permite controlar o acesso ao carregador mesmo em locais onde não existe ligação à Internet ou a cobertura WiFi é limitada.

Esta possibilidade torna o eHome 5 uma solução adequada tanto para garagens privadas individuais como para determinadas vagas de estacionamento comunitárias.

Proteção de 6 mA CC integrada

O carregador incorpora deteção de corrente residual contínua de 6 mA CC, proporcionando uma proteção específica associada ao processo de carregamento do veículo elétrico.

A Circutor indica que, adicionando o quadro ou as proteções correspondentes à instalação, pode completar-se o sistema com proteção diferencial Tipo A, disjuntor magnetotérmico e proteção contra sobretensões permanentes e transitórias.

A seleção e instalação das proteções elétricas necessárias deve ser realizada de acordo com as instruções da Circutor e a regulamentação em vigor aplicável a instalações de carregamento de veículos elétricos.

Indicador LED de estado

A parte frontal incorpora um indicador LED que permite verificar visualmente o estado do equipamento e do processo de carregamento.

Esta sinalização facilita ao utilizador identificar rapidamente se o carregador está disponível, a realizar um carregamento ou se apresenta algum estado que requeira atenção.

Preparado para interior e exterior protegido

O Circutor eHome 5 V25560 conta com um grau de proteção IP55 contra a entrada de pó e água.

Apresenta também uma resistência mecânica IK10, proporcionando uma elevada proteção contra impactos externos.

A sua gama de temperatura de funcionamento situa-se entre -30 e +50 °C, enquanto a temperatura admitida para armazenamento vai de -40 a +60 °C.

A humidade relativa admitida situa-se entre 5 % e 95 % sem condensação.

Invólucro autoextinguível

A caixa é fabricada em plástico ABS-PC V0 autoextinguível, combinando resistência mecânica e um formato compacto para instalação mural.

O carregador fixa-se à parede através de um sistema de ancoragem em três pontos.

Formato compacto

O Circutor eHome 5 apresenta dimensões de apenas 180 mm de largura, 315 mm de altura e 115 mm de profundidade.

O seu tamanho reduzido facilita a instalação em lugares de garagem, paredes laterais e outros espaços onde se pretende dispor de um carregador conectado sem ocupar uma grande superfície.

O peso líquido indicado pela Circutor na ficha de produto é de aproximadamente 3,2 kg.

Compatível com veículos elétricos com ligação Tipo 2

O eHome 5 foi concebido para carregar veículos elétricos compatíveis com Modo 3 e conector Tipo 2.

Isto permite utilizá-lo com uma ampla variedade de carros elétricos e híbridos plug-in comercializados no mercado europeu, desde que disponham de uma entrada compatível.

Gestão de até dois eHome 5 numa habitação

A plataforma eHome 5 permite instalar, configurar e gerir até dois carregadores eHome 5 dentro da mesma habitação.

Esta possibilidade é especialmente interessante para casas com dois veículos elétricos ou para instalações onde se prevê ampliar posteriormente o número de pontos de carregamento.

Características técnicas do Circutor V25560

• Marca: Circutor.
• Gama: eHome 5.
• Modelo: eHome 5 T2C32 TRI N.
• Referência: V25560.
• Tipo: carregador mural para veículo elétrico.
• Aplicação: carregamento doméstico e estacionamentos privados.
• Tipo de rede: trifásica.
• Configuração elétrica: 3P + N + PE.
• Tensão nominal: 400 V CA ±10 %.
• Frequência: 50/60 Hz.
• Corrente de entrada: 32 A.
• Corrente máxima de saída: 32 A.
• Potência máxima: 22 kW.
• Modo de carregamento: Modo 3.
• Número de pontos de carregamento: 1.
• Tipo de ligação ao veículo: cabo Tipo 2.
• Comprimento do cabo: 5 m.
• WiFi: sim.
• Ethernet: sim.
• APP de gestão: sim, eHome 5.
• Leitor RFID: sim.
• Indicador LED: sim.
• Proteção diferencial CC integrada: deteção de 6 mA CC.
• Gestão dinâmica de potência: disponível mediante contador compatível.
• Integração fotovoltaica: disponível mediante contador compatível.
• Modo Just Green: sim, com configuração solar compatível.
• Modo Smart Mix: sim, com configuração solar compatível.
• Modo Boost: sim.
• Programação horária: sim.
• Balanço líquido horário: compatível.
• Grau de proteção: IP55.
• Resistência a impactos: IK10.
• Temperatura de funcionamento: -30 a +50 °C.
• Temperatura de armazenamento: -40 a +60 °C.
• Humidade relativa: 5-95 %, sem condensação.
• Material do invólucro: plástico ABS-PC V0 autoextinguível.
• Montagem: mural.
• Fixação: ancoragem na parede através de 3 pontos.
• Dimensões: 180 x 315 x 115 mm.
• Peso líquido: aproximadamente 3,2 kg.
• Acabamento: preto.
• EAN: 8433059405649.

Normas e padrões

A Circutor declara para o eHome 5 V25560 o cumprimento de diferentes normas e diretivas relacionadas com os sistemas de carregamento e a segurança elétrica.

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Diretiva 2014/35/UE.
• Diretiva 2014/53/UE.
• Diretiva 2014/30/UE.
• RoHS 2011/65/UE.

Carregador Circutor eHome 5 para habitação e energia solar

O Circutor eHome 5 T2C32 TRI N V25560 combina uma potência máxima de 22 kW com conectividade WiFi e Ethernet, identificação RFID, programação horária e possibilidades avançadas de gestão energética.

A sua compatibilidade com integração fotovoltaica e ajuste dinâmico de potência permite adaptar o carregamento do veículo à energia disponível na habitação, enquanto os modos Just Green, Smart Mix e Boost permitem priorizar os excedentes solares, combinar energia solar e rede ou utilizar toda a potência disponível conforme as necessidades de cada momento.

Com cabo Tipo 2 de 5 metros, proteção IP55 e IK10 e um formato mural compacto, é uma solução especialmente indicada para utilizadores que dispõem de uma instalação trifásica e procuram um carregador doméstico Circutor de até 22 kW com funções inteligentes e conectividade.
